Номер госреестра:
54867-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
TTR 61 R
Производитель:
Предприятие "ZSE Praha", Чехия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 188457, 634368, 634369, 2-20-A, 2-20-B, 2-20-C
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52310
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока TTR 61 R
Назначение средства измерений
Трансформаторы тока TTR 61 R (далее – трансформаторы) предназначены для
преобразования силы переменного тока в электрических цепях промышленной частоты с целью
передачи измерительной информации приборам и устройствам измерений, защиты и
управления.
Описание средства измерений
Принцип действия трансформаторов состоит в преобразовании силы входного
переменного тока в силу выходного переменного тока с коэффициентом, определяемым
отношением числа витков первичной и вторичной обмоток.
Трансформаторы имеют проходную конструкцию и содержат магнитопроводы,
первичную и вторичную обмотки. Трансформаторы имеют две вторичных обмотки (одну
измерительную и одну защитную). Каждая вторичная обмотка находится на своем
магнитопроводе. Обмотки залиты эпоксидным компаундом, что обеспечивает электрическую
изоляцию и защиту обмоток от проникновения влаги и механических повреждений. Выводы
вторичных обмоток расположены на выступе в нижней части трансформатора. Первичная
обмотка представляет собой стержень с выводами для подсоединения шины первичной цепи.

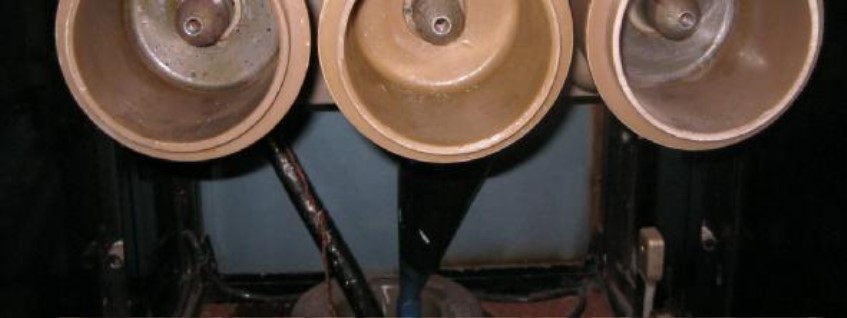

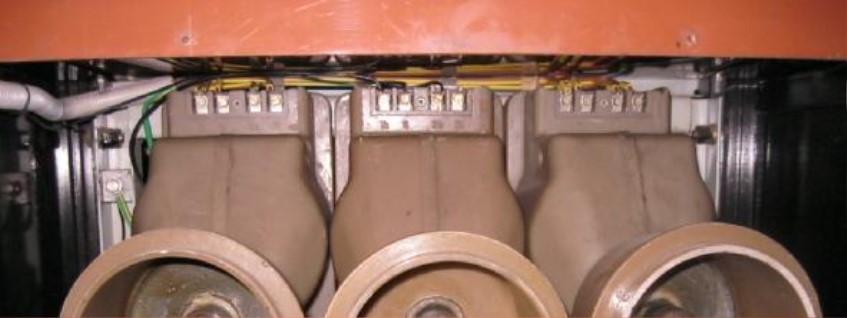

Рисунок 1 – Внешний вид трансформатора
10
8
У3
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Метрологические и технические характеристики трансформаторов представлены в
таблице 1.
Таблица 1
Значение характеристики
10
12
200
5
2
50
0,5
10Р
10
15
Наименование характеристики
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Число вторичных обмоток, шт.
Частота, Гц
Класс точности вторичных обмоток
по ГОСТ 7746-2001
- для измерений
- для защиты
Номинальная вторичная нагрузка вторичных
обмоток, В∙А
- для измерений (при cos φ = 0,8)
- для защиты (при cos φ = 0,8)
Номинальная предельная кратность вторичной
обмотки для защиты
Номинальный коэффициент безопасности приборов
вторичной обмотки для измерений
Климатическое исполнение и категория размещения
по ГОСТ 15150
-69
Температура воздуха при эксплуатации, ºС
Масса, кг
от минус 50 до плюс 50
15
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
238
224
620
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом
и на табличку технических данных методом трафаретной печати.
Комплектность средства измерений
Комплектность трансформатора представлена в таблице 2.
Таблица 2
Наименование
Трансформатор тока TTR 61 R
Паспорт
Кол-во, экз.
6
6
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Перечень эталонов, применяемых при поверке:
- регулируемый источник тока РИТ-5000 (диапазон значений выходного тока от 2 до
5000 А);
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5 1 разряда;
Лист № 3
Всего листов 3
-приборсравненияКТ-01,пределыабсолютнойтоковойпогрешности
± (0,001 ± 0,03А) %; пределы основной абсолютной угловой погрешности ± (0,1 ± 0,05А) мин;
- магазин нагрузок МР3027, номинальный ток 5 А, предел допускаемой основной
погрешности ± 4 %.
Сведения о методиках (методах) измерений
Приведены в эксплуатационном документе «Трансформатор тока TTR 61 R. Паспорт».
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока TTR 61 R
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
- при осуществлении торговли и товарообменных операций.
Изготовитель
Предприятие “ZSE Praha”, Чехия
Заявитель
ФБУ «Тюменский ЦСМ»,
625027, г. Тюмень, ул. Минская, д. 88,
тел.: 3452-206295 (приемная); факс 3452-280084.
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «УРАЛТЕСТ»,
аттестат аккредитации № 30058-08.
620990, г. Екатеринбург, ул. Красноармейская, 2а;
тел./факс 343-3502624; Е-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» ______________ 2013 г.
