Антенны широкополосные зеркальные с облучателем R&S®АС008 (антенны) R&S®HL050S7 (облучатель), ГРСИ 54840-13
Номер госреестра:
54840-13
Наименование СИ:
Антенны широкополосные зеркальные с облучателем
Обозначение типа:
R&S®АС008 (антенны) R&S®HL050S7 (облучатель)
Производитель:
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.08.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52275
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны широкополосные зеркальные R&S
®
АС008 с облучателем R&S
®
HL050S7
Назначение средства измерений
Антенны широкополосные зеркальные R&S
®
AC008 с облучателем R&S
®
HL050S7 (далее –
антенны) предназначены (совместно с измерительными приемными устройствами) для
измерений плотности потока энергии электромагнитного поля, параметров электромагнитной
совместимости радиоэлектронных средств в диапазоне частот от 0,85 до 26,5 ГГц.
Описание средства измерений

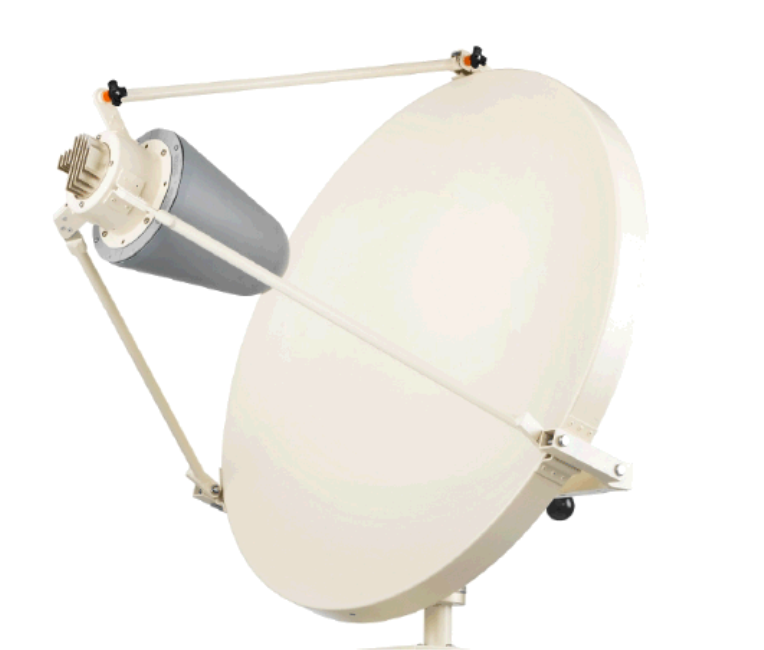

Рисунок 1 – Общий вид
Лист № 2
Всего листов 4
Рисунок 2 Схема пломбировки от несанкционированного доступа
Принцип действия антенн основан на преобразовании плотности потока энергии
электромагнитного поля в соответствующую ей высокочастотную мощность.
Конструктивно антенна состоит из рефлектора, представляющего собой параболоид
вращения, устройства крепления облучателя и механизма ориентации в угломестной плоскости,
треноги (обеспечивающей поворот антенны в азимутальной плоскости).

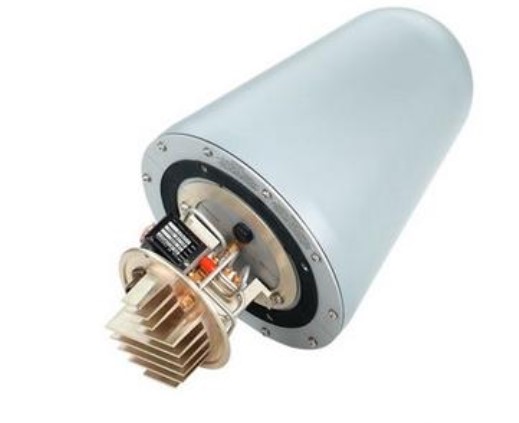

В качестве облучателя используется антенна логопериодическая R&S
®
HL050S7.
Для измерений параметров электромагнитных полей антенна подключается через соединитель
по ГОСТ 13317-89 3.50 (розетка) к входу измерительного приемника, анализатора спектра,
ваттметра поглощаемой мощности либо иного приемного устройства.
Программное обеспечение
Отсутствует
Метрологические и технические характеристики
Диапазон рабочих частот, ГГц ……………..……..………..………….……….… от 0,85 до 26,5.
Коэффициент усиления в диапазоне рабочих частот, дБ...…………....…................. от 10 до 43.
Пределы допускаемой относительной погрешности
измерений коэффициента усиления, дБ ……………………………………………………...
±
2,5.
КСВН входа, не более……………...…………………………………….……………….….......3,0.
Коэффициент усиления МШУ, дБ, не менее………………….…..………..……………………30.
Ширина главного лепестка диаграммы направленности на уровне половинной
мощности, …………...…………………….…………………………………………... от 20
0
до 1
0
.
Масса, кг, не более:
- антенны АС008 …………..……………………………..……………………………….12;
- облучателя HL050S7…………………..………………………………………………….1.
Габаритные размеры (диаметр × высота), мм, не более:
- антенны АС008 ……………..………………………………….………………….900
´
400;
- облучателя HL050S7 ............................................................................................210
´
390.
Рабочие условия эксплуатации (по данным фирмы-изготовителя):
- температура окружающего воздуха, ºС….…………………….от минус 30 до плюс 55;
- относительная влажность воздуха при температуре воздуха 20 ºС, %...........……до 80.
Место пломбировки
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на таблички с типом и заводским номером антенн в
виде наклейки (таблички крепятся к тыльной части антенн) и на титульный лист
эксплуатационной документации фирмы-изготовителя типографским способом.
Комплектность средства измерений
опция
Примечание
Комплект поставки прибора приведен в таблице 1.
Таблица 1
Наименование, тип
Зеркало AC008ZZ
Облучатель HL050S7
Блок управления и питания GB016
Кабель управления и питания GB016Z1
Тренога AC008-Z
РЧ кабель AC008W2
Прицел AC008-F1
Руководство по эксплуатации
Количество
1
1
1
1
1
1
1
1
Брошюра (СD диск)
Поверка
осуществляется по документу МП – РТ – 1938 – 2013 «Антенны широкополосные зеркальные
R&S
®
AC008 с облучателем R&S
®
HL050S7. Методика поверки», утвержденному руководителем
ГЦИ СИ ФБУ «Ростест-Москва» 26 июня 2013 г.
Основное оборудование необходимое для поверки:
Пределы измерений
± 5%
от 3 Гц до 44 ГГц
± 0,5%
от 0,8 ГГц до18 ГГц
± 2 дБ
от 18 ГГц до 26,5 ГГц
± 2 дБ
характеристикисредства
Требуемыетехнические
поверки
Наименование средства поверки
Генератор сигналов SMF100A
Госреестр № 39089-08
от 100 кГц до 43,5 ГГц
от минус 100 дБ до плюс
10 дБ относительно 1 мВт
Пределыдопускаемой
погрешности
уровень фазовых шумов на
1 ГГц при отстройке 20
кГцнеболееминус
115 дБн/Гц
от 10 МГц до 50 ГГц
КСВН: от 1,05 до 10
Анализатор электрических цепей
векторный ZVА50
Госреестр № 48355-11
Анализатор спектра
Agilent E4446A
Госреестр № 41971-09
Антенна измерительная
широкополосная HF907
Госреестр№ 41730-09
Антенна рупорная (АС-2) из
компл. АИК1-40А
Госреестр № 36492-07
Сведения о методиках (методах) измерений
эксплуатационном документе
облучателем R&S
®
HL050S7.
Методы измерений с помощью антенн указаны в
«АнтенныширокополосныезеркальныеR&S
®
AC008с
Руководство по эксплуатации».
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к антеннам
широкополосным зеркальным R&S
®
AC008 с облучателем R&S
®
HL050S7
ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных приборов.
Присоединительные размеры».
ГОСТ 8.463-82. «ГСИ. Антенны и комплексы аппаратуры измерительные. Методы и
средства поверки».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия.
Muehldorfstrasse 15, 81671 Munich, Germany,
Тел.: +49-89-41-29-0, Факс: +49-89-41-29-12-164
Заявитель
“Rohde & Schwarz GmbH & Co. KG” Московское представительство
Российская Федерация, 115093 г. Москва, Павловская, д.7, стр.1
Телефон:+7 (495) 981-3560, Факс: +7 (495) 981-3565
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Государственный региональный центр стандартизации, метрологии и
испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»);
аттестат аккредитации от 15.03.2010 г. № 30010-10;
117418 г. Москва, Нахимовский проспект, 31;
тел./факс (495) 544 00 00;
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
М.п.«» __________ 2013 г.
