Номер госреестра:
54815-13
Наименование СИ:
Штангенциркули специальные
Обозначение типа:
ШЦС, ШЦЦС
Производитель:
ООО "ГЦ Тулз", г.Димитровград
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52245
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули специальные ШЦС, ШЦЦС
Назначение средства измерений
Штангенциркули специальные ШЦС, ШЦЦС (далее по тексту - штангенцирку-
ли) предназначены для измерений канавок на наружных и внутренних поверхностях,
проточек, толщины стенок труб, а также расстояний между осями отверстий малых диа-
метров.
Описание средства измерений
Штангенциркули изготавливаются с отсчетом по нониусу (ШЦС) или с цифровым
отсчетным устройством (ШЦЦС).
Принцип действия штангенциркулей ШЦС - механический. Отсчет размеров
производится методом непосредственной оценки совпадения делений шкалы на штанге с
делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей типов ШЦЦС - механический с выводом
показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства.
Отсчет размеров производится непосредственно считыванием показаний на ЖК экране
цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на
рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки
нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание
штангенциркулей осуществляется от встроенного источника питания.
Штангенциркули изготавливаются следующих типов:
- 115 – односторонние с губками для измерений канавок на внутренних поверх-
ностях и измерений наружных размеров (рисунок 1);
- 116 – односторонние с губками для измерений канавок на наружных поверхно-
стях (рисунок 2);
- 117 – односторонние с губками для измерений толщины стенок труб и с глуби-
номером (рисунок 3);
- 120 – односторонние с губками с кромочными измерительными поверхностями
для измерений внутренних размеров (рисунок 4);
- 123 – двусторонние с верхними губками с кромочными измерительными по-
верхностями для измерений внутренних размеров и нижними губками с плоскими из-
мерительными поверхностями для измерений наружных размеров с перемещаемой
перпендикулярно штанге губкой (рисунок 5);
- 127 – односторонние для измерений расстояний между осями отверстий малых
диаметров с перемещаемой перпендикулярно штанге губкой (рисунки 6-7);
- 128 – односторонние со сменными измерительными губками (рисунок 8).
Лист № 2
Всего листов 8

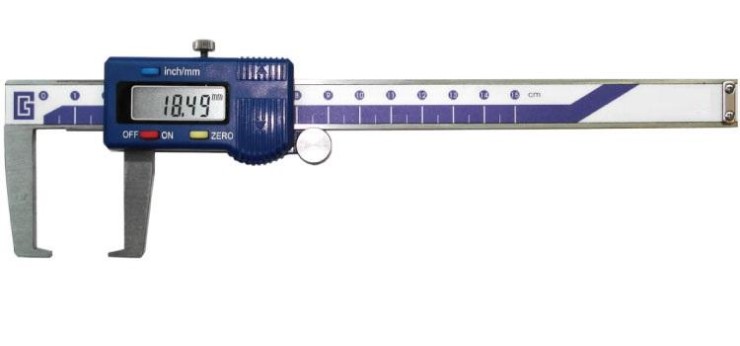

Рисунок 1 - Общий вид штангенциркулей специальных ШЦЦС-115.

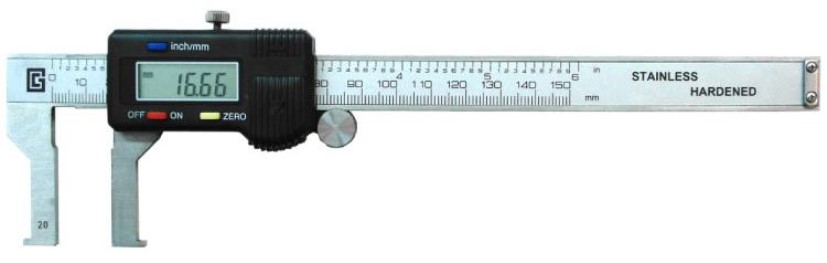

Рисунок 2 - Общий вид штангенциркулей специальных ШЦЦС-116.

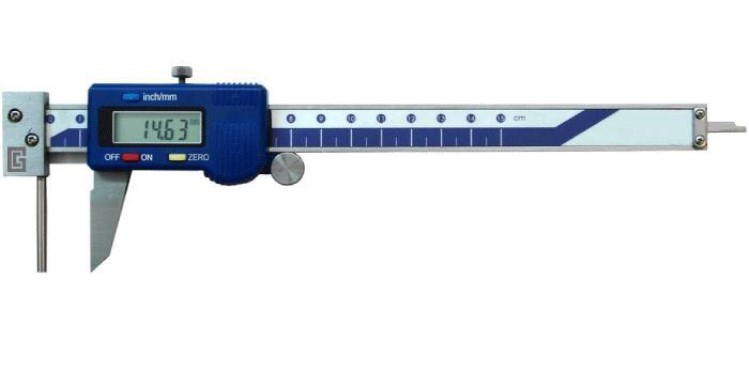

Рисунок 3 - Общий вид штангенциркулей специальных ШЦЦС-117.
Лист № 3
Всего листов 8

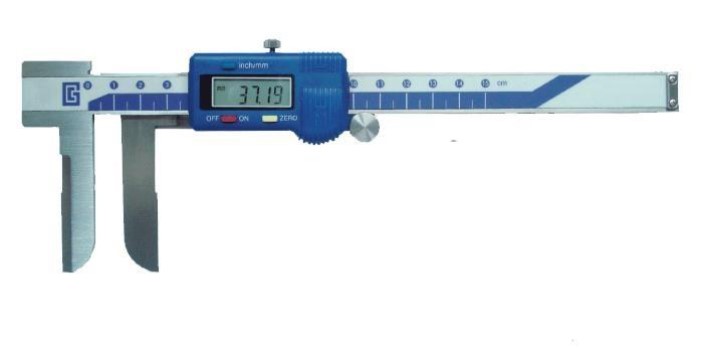

Рисунок 4 - Общий вид штангенциркулей специальных ШЦЦС-120.

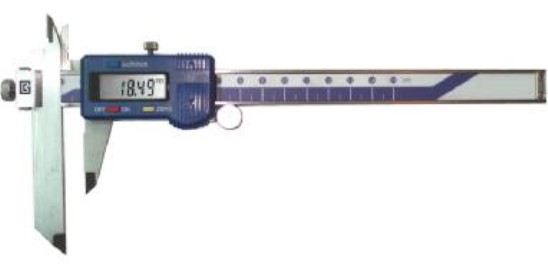

Рисунок 5 - Общий вид штангенциркулей специальных ШЦЦС-123.

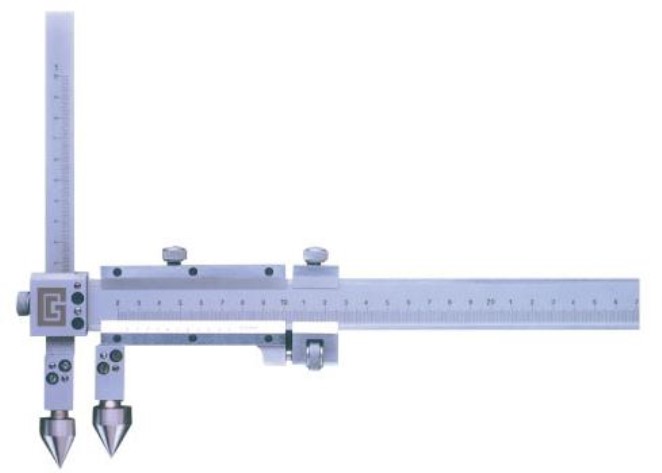

Рисунок 6 - Общий вид штангенциркулей специальных ШЦС-127.
Лист № 4
Всего листов 8

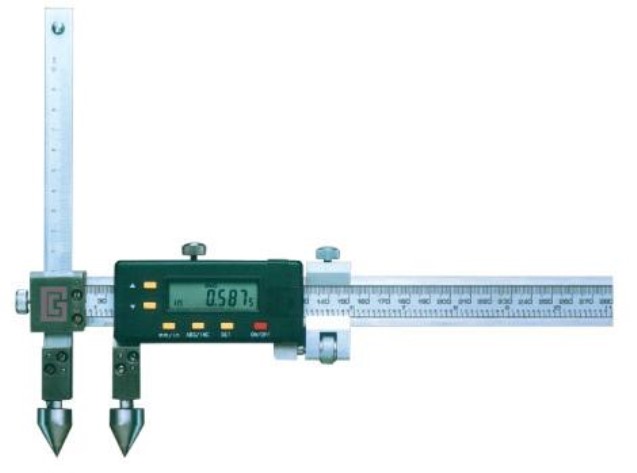

Рисунок 7 - Общий вид штангенциркулей специальных ШЦЦС-127.
Рисунок 8 - Общий вид штангенциркулей специальных ШЦЦС-128.
Наимено-
вание ПО
Идентифика-
ционное
наименование
ПО
Номер версии
(идентификацион-
ный номер) ПО
Программное обеспечение
Штангенциркули ШЦЦС имеют в своем составе встроенное программное обеспече-
ние, записанное на микрочипе.
HT-C-18B1
HT-C-18F
-
-
v. 1.0
v. 1.0
Цифровой иден-
тификатор ПО
(контрольная
сумма исполняе-
мого кода)
--
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
--
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и
его окружение являются неизменными, средства для про-
граммирования или изменения метрологически значимых функций отсутствуют.
Лист № 5
Всего листов 8
Уровень защиты программного обеспечения оценивается как «A» согласно
МИ 3286-2010.
Тип штан-
генцирку-
ля
Диапазон измере-
ний, мм
115
116
117
120
123
127
128
Метрологические и технические характеристики
Таблица 1. Диапазон измерений, значение отсчета по нониусу, шаг дискретности
цифрового отсчетного устройства и размер сдвинутых до соприкосновения губок
штангенциркулей
Значение
отсчета по
нониусу,
мм
Шаг дискретно-
сти цифрового
отсчетного уст-
ройства, мм
от 0 до 150 вкл.
от 0 до 200 вкл.
от 0 до 300 вкл.
от 0 до 500 вкл.
от 0 до 150 вкл.
от 0 до 200 вкл.
от 0 до 300 вкл.
от 0 до 150 вкл.
от 0 до 200 вкл.
от 0 до 300 вкл.
от 15 до 150 вкл.
от 18 до 200 вкл.
от 20 до 300 вкл.
от 22до 500 вкл.
от 0 до 150 вкл.
от 0 до 200 вкл.
от 0 до 300 вкл.
от 0 до 500 вкл.
от 20 до 150 вкл.
от 20 до 200 вкл.
от 20 до 300 вкл.
от 20 до 500 вкл.
от 20 до 1000 вкл.
от 30 до 2000 вкл.
от 0 до 150 вкл.
от 0 до 200 вкл.
от 0 до 300 вкл.
-
-
0,02
0,02
-----
-----
----
0,02
0,02
0,02
0,02
0,02
0,02
---
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
Размер сдвинутых до
соприкосновения
губок с цилиндриче-
скими измеритель-
ными поверхностя-
ми, мм
20; 35; 50
25; 40; 60
30; 40; 50; 60
60
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
Лист № 6 Trial
листов 8
Таблица 2. Пределы допускаемой абсолютной погрешности штангенциркулей ти-
пов 115, 116, 117, 120, 123 при температуре окружающей среды (20±5) °С
Пределы допускаемой абсолютной погрешности, мм
Диапазон
измерений, мм
от 0 до 150 вкл.
от 0 до 200 вкл.
от 0 до 300 вкл.
от 0 до 500 вкл.
при значении отсчета по
нониусу, мм
0,02
± 0,04
± 0,05
± 0,06
± 0,10
с шагом дискретности цифро-
вого отсчетного устройства, мм
0,01
± 0,04
± 0,05
± 0,06
± 0,10
Диапазон
измерений,
мм
Таблица 3. Пределы допускаемой абсолютной погрешности штангенциркулей ти-
пов 127, 128 при температуре окружающей среды (20±5) °С
Пределы допускаемой абсолютной погрешности, мм
при значении отсчетас шагом дискретности цифрового
по нониусу, ммотсчетного устройства, мм
0,02 0,01
от 0 до 150 вкл. ± 0,06 ± 0,06
от 0 до 200 вкл. ± 0,06 ± 0,06
от 0 до 300 вкл. ± 0,08 ± 0,08
от 0 до 500 вкл. ± 0,10 ± 0,10
от 0 до 1000 вкл. ± 0,20 ± 0,20
от 0 до 2000 вкл. ± 0,40 ± 0,40
Пределы допускаемой абсолютной погрешности штангенциркулей типа 117 при
измерении глубины, равной 20 мм, не превышают значений, указанных в таблице 2.
Допуск плоскостности и прямолинейности измерительных поверхностей губок со-
ставляет 0,01 мм на 100 мм длины большей стороны измерительной поверхности штан-
генциркулей, но не менее 0,004 мм.
Допуск прямолинейности торца штанги штангенциркулей типа 117 с глубиномером
составляет 0,01 мм.
Допуск параллельности измерительных поверхностей губок для измерений наруж-
ных размеров не более 0,02 мм на длине 100 мм.
Допуск параллельности губок с кромочными измерительными поверхностями для
измерений
внутренних размеров составляет для
штангенциркулей
с верхним пределом
измерений:
до 300 мм включительно≤ 0,01 мм на всей длине,
более 300 мм≤ 0,02 мм на всей длине.
Отклонение размера губок с цилиндрическими измерительными поверхностями от
номинального штангенциркулей типа 115 не превышает:
+ 0,03 мм - при отсчете по нониусу 0,05 мм;
+ 0,01 мм - при отсчете по нониусу 0,02 мм или шаге дискретности 0,01 мм.
Отклонение размера между вершинами конусов от номинального штангенцирку-
лей типа 127 не превышает ±0,01 мм.
Диапазон рабочих температур, ºСот +10 до +40.
Относительная влажность воздуха не более 80% при температуре 25 ºС.
Лист № 7
Всего листов 8
Знак утверждения типа
Знак утверждения типа наносится на наружную поверхность футляра штанген-
циркуля методом наклейки и в правом верхнем углу паспорта типографским методом.
Комплектность средства измерений
Наименование
штангенциркуль
элемент питания (для ШЦЦС)
сменные измерительные вставки (для штангенциркулей типа 128)
футляр
паспорт
методика поверки
Количество
1 шт.
1 шт.
1 компл.
1 шт.
1 экз.
1экз.
Поверка
осуществляется по документу МП 54815-13 «Штангенциркули специальные ШЦС,
ШЦЦС. Методика
поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 27 февраля
2012 г.
Основные средства поверки:
– меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
– кольца установочные серии 177 (Госреестр № 31524-12);
– микрометры гладкие типа МК по ГОСТ 6507-90.
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Порядок работы» паспорта штангенцирку-
лей.
Нормативные и технические документы, устанавливающие требования к штан-
генциркулям специальным ШЦС, ШЦЦС
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств изме-
рений длины в диапазоне 1*10
-9
…50 м и длин волн в диапазоне 0,2 … 50 мкм»;
ТУ 3933-007-25434828-2012 «Штангенциркули специальные ШЦС, ШЦЦС. Тех-
нические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
Выполнение работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Россий-
ской Федерации обязательным требованиям.
Изготовитель
ООО «ГЦ Тулз».
433503, Россия, Ульяновская обл.,
г. Димитровград, ул. Куйбышева, 83.
Тел./факс (84235) 5-41-05, 5-27-75,
Е-mail:
Web site:
Лист № 8
Всего листов 8
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП
«ВНИИМС», г. Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
Сайт:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»___________ 2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 6466-78 | Весы специальные конвейерные автоматические с вибростержневым преобразователем | АВ-10 (весы) 1748 (преобразователь) | Нет данных | Нет данных | Перейти |
| 6664-78 | Весы специальные квадрантные | ВСК-10г | Завод "Госметр", г.С.-Петербург | 1 год (ГОСТ 8.002-71) | Перейти |
| 35795-07 | Штангенциркули | ШЦ-I, ШЦЦ-I, ШЦК-I, ШЦ-II, ШЦЦ-II, ШЦ-III, ШЦЦ-III, ШЦ-V, ШЦЦ-V, ШЦЦС-115, ШЦЦС-116, ШЦЦС-123 | ООО "ГЦ Тулз", г.Димитровград | 1 год | Перейти |
| 45384-10 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "НОВАТЭК - ПУРОВСКИЙ ЗПК" | Нет данных | ООО НПК "Специальные электрические машины" (Спецэлектромаш), г.Красноярск | 4 года | Перейти |
| 48466-11 | Штангенциркули с круговой шкалой | Holex | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
