Приложение к свидетельству № 71150
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенрейсмасы серий 192, 506, 514, 570
Назначение средства измерений
Штангенрейсмасы серий 192, 506, 514, 570 (далее по тексту - штангенрейсмасы) предна-
значены для измерений линейных размеров, а также для проведения разметочных работ.
Описание средства измерений
Принцип действия штангенрейсмасов серий 506 и 514 основан на измерении линейных
размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями
нониуса, расположенного на рамке штангенрейсмаса.
Принцип действия штангенрейсмасов серии 192 исполнение I основан на измерении ли-
нейных размеров методом непосредственной оценки по делениям круговой шкалы и счетчикам,
встроенных в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется
стопорным винтом.
Принцип действия штангенрейсмасов серий 192 исполнение II и 570 основан на преобра-
зовании линейного перемещения рамки штангенрейсмаса в изменения напряжения в электриче-
ской схеме блока индикации с выводом показаний на жидкокристаллический (ЖК) экран циф-
рового отсчетного устройства. Отсчет размеров производится непосредственно считыванием
показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штанген-
рейсмаса. Также на рамке находятся кнопки включения/выключения штангенрейсмаса
(OFF/ON), установки нуля/переключение между режимами абсолютных и относительных изме-
рений (ZERO/ABS) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание
штангенрейсмасов осуществляется от съемного элемента питания. Корпус цифрового отчетного
устройства может быть выполнен из пластика или металла. Штангенрейсмасы имеют различ-
ный набор кнопок управления в зависимости от исполнения.
Штангенрейсмасы серии 506 и 514 состоят из основания, штанги с рамкой, несущей но-
ниусную шкалу, устройства микрометрической подачи, измерительной ножки. Рамка свободно
перемещается по штанге. Подвижные и сменные элементы штангенрейсмаса фиксируются сто-
порными винтами.
Штангенрейсмасы серий 192 и 570 состоят из основания, на котором закреплена штанга
с одинарной или двойной направляющей с установленным на ней цифровым отсчетным уст-
ройством. Имеют возможность подключения к компьютеру.
Штангенрейсмасы серии 192 изготавливаются двух исполнений:
– I - с круговой шкалой и цифровыми механическими счетчиками. Имеют штангу с двой-
ной направляющей. Для вывода полного количества миллиметров штангенрейсмас имеет два
механических счетчика с индикацией данных по часовой стрелке и против нее. Вращающаяся
круговая шкала позволяет устанавливать показания на ноль в любом месте диапазона измере-
ний.
– II – с цифровым отсчетным устройством. Имеют штангу с двойной направляющей.
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.
Общий вид штангенрейсмасов показан на рисунках 1-7.
Пломбирование корпуса цифрового отсчетного устройства не предусмотрено.
Лист № 2
Всего листов 10

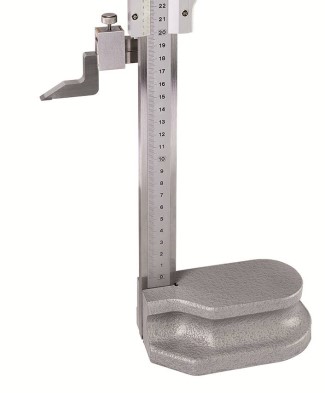

Рисунок 1 – Общий вид штангенрейсмасов серии 506
Лист № 3
Всего листов 10
Рисунок 2 – Общий вид штангенрейсмасов серии 514
Лист № 4
Всего листов 10

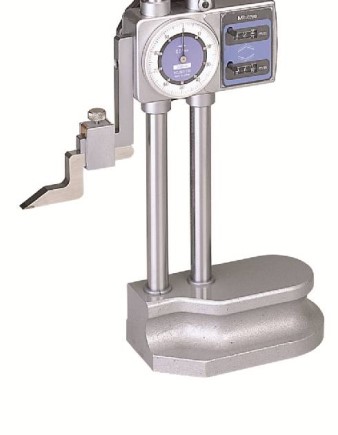

Рисунок 3 – Общий вид штангенрейсмасов серии 192 исполнение I
Лист № 5
Всего листов 10
Рисунок 4 – Общий вид штангенрейсмасов серии 570
Лист № 6
Всего листов 10
Рисунок 5 – Общий вид штангенрейсмасов серии 570 с большим маховиком

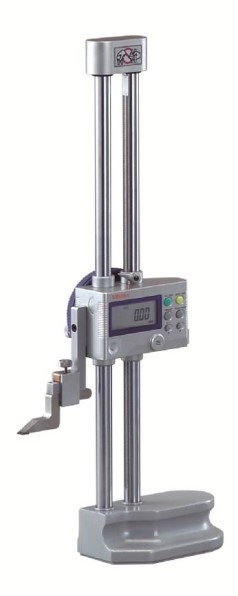

Рисунок 6 – Общий вид штангенрейсмасов серии 192 исполнение II
Лист № 7
Всего листов 10
Рисунок 7 – Общий вид штангенрейсмасов серии 192 исполнение II и разъемом под контактный
датчик
Программное обеспечение
отсутствует.
Основные метрологические и технические характеристики
Серия
Диапазон изме-
рений, мм
Ссылка на
рисунок
514
0,02
Рис. 2
192 испол-
нение I
0,01
Рис 3
570
0,01
Рис. 4
570
0,01
Рис. 5
Таблица 1 - Метрологические характеристики
506
Значение отсчета
по нониусу (цена
деления круговой
шкалы, шаг дис-
кретности), мм
0,02
Рис.1
от 0 до 200
от 0 до 300
от 0 до 450
от 0 до 600
от 0 до 1000
от 0 до 1500
от 0 до 300
от 0 до 450
от 0 до 600
от 0 до 1000
от 0 до 200
от 0 до 1000
от 0 до 300
от 0 до 600
Пределы до-
пускаемой
абсолютной
погрешности,
мм
±0,03
±0,04
±0,05
±0,05
±0,07
±0,18
±0,03
±0,05
±0,05
±0,07
±0,03*
±0,07*
±0,03*
±0,05*
Лист № 8
Всего листов 10
Серия
Диапазон изме-
рений, мм
Ссылка на рису-
нок
0,01; 0,005
Рис. 6
192 испол-
нение II
0,01; 0,005
Рис. 7
Продолжение таблицы 1
Значение отсчета
по нониусу (цена
деления круговой
шкалы, шаг дис-
кретности), мм
от 0 до 300
от 0 до 600
от 0 до 1000
от 0 до 300
от 0 до 600
от 0 до 1000
Пределы до-
пускаемой
абсолютной
погрешности,
мм
±0,02*
±0,05*
±0,07*
±0,02*
±0,04*
±0,06*
Примечание: * - без учета шага дискретности отсчета (без учета ошибки квантования)
Серия
Диапазон изме-
рений, мм
Масса, кг, не
более
Ссылка на рису-
нок
514
Рис. 2
192 trial-
нение I
Рис 3
570
Рис. 4
570
Рис. 5
Рис. 6
Рис. 7
Таблица 2 – Габаритные размеры и масса
506
Рис.1
192 испол-
нение II
от 0 до 200
от 0 до 300
от 0 до 450
от 0 до 600
от 0 до 1000
от 0 до 1500
от 0 до 300
от 0 до 450
от 0 до 600
от 0 до 1000
от 0 до 200
от 0 до 1000
от 0 до 300
от 0 до 600
от 0 до 300
от 0 до 600
от 0 до 1000
от 0 до 300
от 0 до 600
от 0 до 1000
Габаритные разме-
ры, мм, не более
(длина х ширина х
высота)
110х70х345
310х80х550
310х130х700
310х130х900
310х150х1400
310х90х1800
140х100х500
190х130х700
190х130х800
260х160х1250
110х70х400
260х160х1300
170х130х520
200х150х830
140х100х500
190х130х800
260х160х1250
140х100х500
190х130х800
260х160х1250
1,5
3,2
3,5
7,5
21,0
27,0
4,5
9,5
10,0
18,0
1,5
17,0
5,0
7,0
5,0
9,0
16,5
6,0
9,0
16,5
Таблица 3 – Условия эксплуатации, параметр шероховатости и средний срок службы
Значение
от +15 до +25
от +5 до +40
80
Наименование характеристики
Условия эксплуатации:
-нормальная область значений температур, °С
-рабочая область значений температур, °С
-относительная влажность воздуха, %, не более
Параметр шероховатости Rа измерительных поверхно-
стей по ГОСТ 2789-73, мкм, не более:
измерительной ножки
основания
Средний срок службы, лет
0,16
0,32
5
Лист № 9
Всего листов 10
Знак утверждения типа
наносится на титульный лист паспорта штангенрейсмаса типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Обозначение
---
Количество
1 шт.
1 шт.
1 шт.
-
1 шт.
Наименование
Штангенрейсмас
Измерительная ножка
Элемент питания (для штанген-
рейсмасов серий 192 и 570)
Футляр
Паспорт для штангенрейсмасов
серий:
192
506
514
570
Методика поверки
ШР.01.192ПС
ШР.01.506ПС
ШР.01.514ПС
ШР.01.570ПС
МП 203-43-2018
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 203-43-2018 «Штангенрейсмасы серий 192, 506, 514, 570.
Методика поверки», утвержденному ФГУП «ВНИИМС» 01 августа 2018 г.
Основные средства поверки:
-рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011 – меры длины концевые плос-
копараллельные;
-плита поверочная класса точности 0 по ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к штангенрейс-
масам серий 192, 506, 514, 570
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений дли-
ны в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация Mitutoyo Corporation, Япония
Изготовитель
Mitutoyo Corporation, Япония
Адрес:20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan
Телефон: 81 (044) 813-8230
Факс: 81 (044) 813-8231
Лист № 10
Всего листов 10
Заявитель
Общество с ограниченной ответственностью «Митутойо РУС» (ООО «Митутойо РУС»)
ИНН 7723820978
Адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Телефон/факс: +7 (495) 745-07-52
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
