Магнитометр трехкомпонентный МТ-5 ШГЕИ1.420.024, ГРСИ 54771-13
Номер госреестра:
54771-13
Наименование СИ:
Магнитометр трехкомпонентный
Обозначение типа:
МТ-5 ШГЕИ1.420.024
Производитель:
ООО "Криомаг", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52197
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Магнитометр трехкомпонентный МТ-5 ШГЕИ1.420.024
Назначение средства измерений
Магнитометр трехкомпонентный МТ-5 ШГЕИ1.420.017 (далее магнитометр МТ-5)
предназначен для измерения модуля и трёх ортогональных компонент вектора магнитной
индукции постоянного магнитного поля.
Описание средства измерений
Принцип действия магнитометра МТ-5 основан на феррозондовом методе измерений
индукции слабых магнитных полей, сущность которого заключается в возникновении
электрического сигнала в одной из обмоток феррозонда при взаимодействии внешнего
измеряемого поля и некоторого вспомогательного поля, создаваемого в объеме сердечников
феррозонда, изготовленных из пермаллоя (магнитомягких материалов).
МагнитометртрехкомпонентныйМТ-5являетсяцифровымферрозондовым
переносным прибором, состоит из феррозондовоготрехкомпонентного датчика и
электронного блока БЭ, соединенных кабелем. Измеренные значения компонент вектора
магнитной индукции (МИ) Вх, Ву, Вz и модуля вектора МИ отображаются на дисплее БЭ.

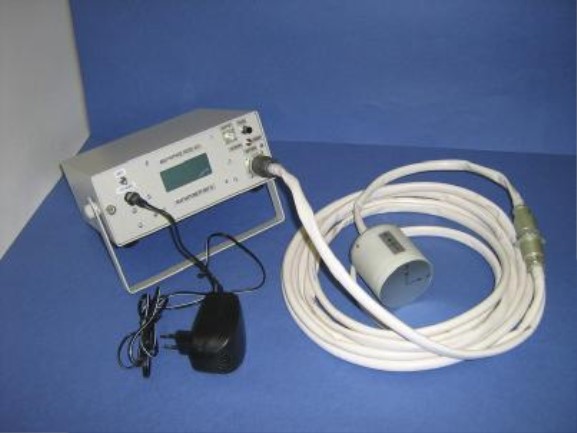

Фотография внешнего вида магнитометра МТ-5 приведена на рисунке 1.
Рисунок 1. Внешний вид магнитометра МТ-5
Для недопущения несанкционированного доступа к элементам регулировки на
передней панели блока электронного магнитометра МТ-5 предусмотрено место для
пломбирования. Нанесение оттисков клейм или размещение наклеек производится на
переднюю панель блока электронного магнитометра МТ-5.
3
2. Диапазон измерений компонент Х, У, Z магнитной индукции (МИ)
постоянного магнитного поля, нТл
±100000
Метрологические и технические характеристики
1. Количество измерительных каналов
Место
опломбирования
Место знака
утверждения типа
Приложение к свидетельству №_________
об утверждении типа средств измерений
Лист № 2
Всего листов 3
3. Пределы допускаемой систематической составляющей абсолютной
погрешности при измерении по компонентам Вх, Ву, Вz в диапазоне
±100000 нТл , нТл
±40
4. СКО случайной составляющей абсолютной погрешности (при
доверительной вероятности 0,95), нТл, не более±3
5. Пределы допускаемой систематической абсолютной погрешности при
измерении модуля вектора МИ в диапазоне ±100000 нТл, нТл±50
6. Пределы допускаемой систематической абсолютной погрешности
измерения МИ, обусловленной смещением нуля магнитометра по±10
компонентам Х, У, Z, нТл
7. Углы неортогональности между осями датчика α
zx,
α
zу,
α
xу
(при
погрешности определения ±10”), не более90”
8. Порог чувствительности, нТл, не более±1
9. Потребляемая мощность при напряжении питания (12 ±2) В, Вт,
не более4
10. Номинальный ток потребления при напряжении питания (12 ±2) В,
А, не более0,3
Знак утверждения типа
Знак утверждения типа наносится на переднюю панельблока электронного
магнитометра МТ-5 с помощью штампа и титульный лист паспорта- типографским
способом.
Датчик МТ-5
Блок электронный
Кабель сигнальный
Блок питания Robiton
Блок питания батарейный
Жгут питания
Паспорт
Руководство по эксплуатации
Методика поверки
Комплектность средства измерений
Наименование
ОбозначениеКол.Примечание
ШГЕИ2.733.0491
ШГЕИ2.068.0441
ШГЕИ6.644.0331
SN-500S1
ШГЕИ3.233.0091
ШГЕИ6.640.0241
ШГЕИ1.420.024 ПС1
ШГЕИ1.420.024 РЭ1
ШГЕИ1.420.024 МП1
Наименование и тип средства
поверки, обозначение нормативного
документа, регламентирующего
технические и метрологические
характеристики средства поверки
Государственный первичный эталон
единиц магнитных величин ГЭТ 12-91
Воспроизведение компонент
индукции постоянного
магнитного поля
Поверка
осуществляется по документу ШГЕИ1.420.024 МП «Магнитометр трехкомпонентный
МТ-5. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.
Менделеева" 06.06.2013 г.
Перечень основных средств поверки
НазначениеПримечание
Лист № 3
Всего листов 3
Гигрометр психрометрический ВИТ-1
ТУ 25-11.1645-84
Барометр-анероид М-110 ТУ 2504-
1799-75
Измерение атмосферного
давления
Приложение к свидетельству №_________
об утверждении типа средств измерений
Измерение температуры иДоп. замена ВИТ-2
влажности воздуха
Нормативныеитехническиедокументы,устанавливающиетребованияк
магнитометру трехкомпонентному МТ-5 ШГЕИ1.420.024
Технические условия ШГЕИ1.420.024 ТУ
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью "КРИОМАГ" (ООО "КРИОМАГ")
Юридический адрес:190005, г. Санкт-Петербург, Московский пр., 63, лит. А, пом. 8-Н
Почтовый адрес: п/о 190005, ООО «КРИОМАГ»
Тел.: (812) 251-54-86; факс: (812) 251-54-86
E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Регистрационный номер 30001-10
190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14;
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии_______________ Ф.В. Булыгин
М.п.«_____»__________2013 г.
