Устройства многоцелевые учета и измерения качества электроэнергии SICAM P850 и SICAM P855, ГРСИ 54764-13
Номер госреестра:
54764-13
Наименование СИ:
Устройства многоцелевые учета и измерения качества электроэнергии
Обозначение типа:
SICAM P850 и SICAM P855
Производитель:
Компания "Siemens AG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 5
Приложение к свидетельству № 52190
об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства многоцелевые учёта и измерения качества электроэнергии SICAM
P850 и SICAM P855
Назначение средства измерений
Устройства многоцелевые учёта и измерения качества электроэнергии SICAM P850 и
SICAMP855(далееустройства)предназначеныдляизмеренияирегистрации
электроэнергетических величин и показателей качества электрической энергии в трёхфазных
сетях.
Описание средства измерений
Устройства, внешний вид которых показан на рисунке 1, осуществляют измерения и
регистрацию основных показателей качества электроэнергии в однофазных и трех-
фазных сетях. На передней панели устройств расположены: жидкокристаллический дисплей
и клавиши управления. Устройства снабжены двумя независимо программируемыми
дискретными выходами. Устройства имеют четыре входа для измерения переменного
напряжения, три входа для измерения переменного тока и могут использоваться как для
прямого подключения к сети, так и для подключения к сети через трансформаторы.
Устройства выполняют аналого-цифровое преобразование мгновенных значений
входных сигналов с последующим вычислением значений измеряемых величин из
полученного массива данных в соответствии с программой. Связь устройств с ЭВМ
осуществляется с помощью набора цифровых интерфейсов. Результаты измерений хранятся
во внутренней энергонезависимой памяти.

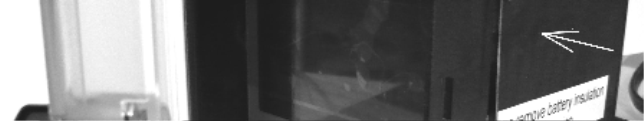

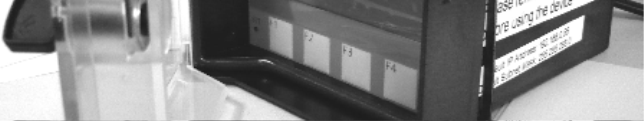

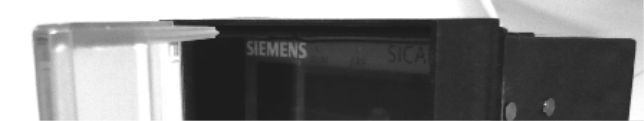

Рисунок 1. Внешний вид устройства, стрелкой показано место нанесения знака утверждения
типа
Лист № 2
Всего листов 5
Питание устройств осуществляется от источника переменного или постоянного тока.
Конструкция устройства позволяет пользователю осуществить его пломбирование за счет
использования крепежных винтов на задней поверхности корпуса.
Программное обеспечение
Программное обеспечение устройств встроено в защищённую от записи память
микроконтроллера, что исключает возможность его несанкционированных настройки и
вмешательства, приводящих к искажению результатов измерений. Идентификационные
данные программного обеспечения многоцелевых устройств учёта и измерения качества
электроэнергии SICAM P850 и SICAM P855 представлены в таблице 1.
Наименование
программного
обеспечения
Таблица 1– Идентификационные данные программного обеспечения устройств многоцелевых
учёта и измерения качества электроэнергии SICAM P850 и SICAM P855
Номер версии
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
Встроенное
программное
обеспечение
Идентификационное
наименование
программного
обеспечения
SICAM P85x Firmware
V02.00.05
Отсутствует
Отсутствует
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «C» по МИ 3286-2010.
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование величины
Диапазон
измерения
от 0 до 1,2 U
DIN
Пределы допускаемой основной
погрешности
± 0,002 U
DIN
от 0 до 1,2 U
DINL
± 0,002 U
DINL
Действующее значение
фазного напряжения, В
Действующее значение
линейного напряжения, В
Несимметрия напряжений, %
Частота, Гц
от 0 до 100
от 42,5 до 57,5
от 51 до 69
от 0,4 до 4
-
от 0 до 2 I
N
± 0,2 %
± 50 мГц
± 50 мГц
± 0,1 P
st
± 0,05 U
H
( при U
H
≥ 0,03 U
DIN
)
± 0,0015 U
DIN
( при U
H
< 0,03 U
DIN
)
± 0,002 I
N
Доза фликера
Действующее значения
гармоники напряжения, В
Действующее значение силы
переменного тока, А
Несимметрия токов, %
от 0 до 1 I
N
± 0,2 %
-
Действующее значение
гармоники тока, А
Активная мощность, Вт
-
± 0,05 I
H
( при I
H
≥ 0,1 I
N
)
± 0,005 I
N
( при I
H
< 0,1 I
N
)
± 0,005 P
Реактивная мощность, вар
-
± 0,005 Q
Лист № 3
Всего листов 5
Полная мощность, В·А
-
± 0,005 S
Коэффициент мощности
от минус 1 до 1
± 0,01 К
Фазовый угол, град
± 2 град
Активная энергия, Вт•ч
от минус 180 до
180
-
± 0,005 W
P
Реактивная энергия, вар•ч
-
± 0,005 W
Q
Полная энергия, В·А·ч
-
± 0,005 W
S
от 0 до 100
± 0,5 %
Коэффициент искажения
синусоидальности
напряжения, %
Коэффициент искажения
синусоидальности тока, %
от 0 до 100
± 0,5 %
Примечание:
1 U
DIN
– входное фазное напряжение. Принимает значения 63,5; 110; 230; 400 В
2 U
DINL
– входное линейное напряжение. Принимает значения 110; 190; 400; 690 В
3 P
st
– показания устройства
4 U
H
- действующее значение гармонической составляющей напряжения
5 I
N
– номинальное значение силы тока
6 I
H
– действующее значение гармонической составляющей силы тока
7 P – номинальное значение активной мощности
8 Q - номинальное значение реактивной мощности
9 S - номинальное значение полной мощности
10 К - показания устройства
11 W
P
- номинальное значение активной энергии
12 W
Q
- номинальное значение реактивной энергии
13 W
S
- номинальное значение полной энергии
14 Измерения дозы фликера доступны только в модели SICAM P855
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на корпус анализаторов в
соответствии с рисунком 1, а также типографским методом на титульные листы
эксплуатационной документации.
75
Таблица 3 – Технические характеристики
Наименование характеристики
Значение
от минус 25 до 55
100 х 96 x 96
Диапазон рабочих температур,
°
С
Максимальная относительная влажность
для температур от минус 10 до 31 °С (не
более), %
Габаритные размеры (длина х ширина х
высота), мм
Масса (не более), г
600
Лист № 4
Всего листов 5
Комплектность средства измерений
В комплект поставки входят:
устройство
руководство пользователя
методика поверки
- 1 шт.;
- 1 шт.;
- 1 экз.
Поверка
Поверка осуществляется по документу МП 54764-13 «Устройства многоцелевые учёта
и измерения
качества электроэнергии SICAM P850 и SICAM P855 компании Siemens AG,
Германия. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2013 году.
Основное оборудование, необходимое для поверки:
-
калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения
постоянного тока: 0 – 1000 В, пределы допускаемой погрешности:
±
0,002 %;
диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц –
500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения
силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности :
±
0,01 %;
диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц),
пределы допускаемой погрешности :
±
0,05 %; диапазон воспроизведения
электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности :
±
0,0028 %;диапазонвоспроизведенияэлектрическойемкости:0,19 нФ–
110 мФ, пределы допускаемой погрешности :
±
0,4 %.
Сведения о методиках (методах) измерений
Устройства многоцелевые учёта и измерения качества электроэнергии SICAM P850 и
SICAM P855. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к устройствам
многоцелевым учёта и измерения качества электроэнергии SICAM P850 и SICAM P855
ГОСТ Р 51317.4.30-2008 «Совместимость технических средств электромагнитная.
Методы измерений показателей качества электрической энергии» (класс S)
ГОСТ Р 51317.4.7-2008 «Совместимость технических средств электромагнитная.
Общее руководство по средствам измерений и измерениям гармоник и интергармоник для
систем электроснабжения и подключаемых к ним технических средств»
ГОСТ Р 51317.4.15-99 «Совместимость технических средств электромагнитная.
Фликерметр. Технические требования и методы испытаний»
Техническая документация фирмы-изготовителя.
регулирования
промышленной
установленным
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
Применяется при выполнении работ по оценке соответствия
продукцииипродукциидругихвидов,атакжеиныхобъектов
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Компания Siemens AG, Германия.
Адрес: Wernerwerkdamm 5, D-13629 Berlin, Germany.
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»).
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9.
Лист № 5
Всего листов 5
Испытательный центр
ФГУП «ВНИИМС», аттестат аккредитации № 30004-13.
Адрес: 119361,Москва, ул. Озерная, 46.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» ____________ 2013 г.
