Измерители крутящего момента силы INSPECT+, ГРСИ 54720-13
Номер госреестра:
54720-13
Наименование СИ:
Измерители крутящего момента силы
Обозначение типа:
INSPECT+
Производитель:
Фирма "Schatz AG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52141
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители крутящего момента силы INSPECT+
Назначение средства измерений
Измерители крутящего момента силы INSPECT+ предназначены для использования
при поверке и калибровке ключей и отверток динамометрических, воспроизводящих крутя-
щий момент силы, в соответствии с требованиями ГОСТ Р 51254-99, а также для определе-
ния крутящего момента силы при затяжке резьбовых соединений с правой и c левой резьбой
с нормированной погрешностью.
Описание средства измерений
Принцип действия измерителей крутящего момента силы INSPECT+ заключается в
преобразовании деформации упругого тела первичного измерительного преобразователя, с
наклеенными на нем тензорезисторами, в пропорциональный, приложенному крутящему
моменту силы, сигнал разбаланса тензометрического моста. Нагрузка измеряется посредст-
вом тензорезистора, импульсы от которого после усиления передаются в блок обработки, а
результаты измерений выводятся на дисплей.
Измерители крутящего момента силы INSPECT+ состоят из дисплея контроля кру-
тящего момента силы цифрового в отдельном корпусе, снабженного 16-штырьковым разъё-
мом сопряжения с внешними первичными измерительными преобразователями.
Измерители крутящего момента силы INSPECT+ могут работать с любыми типами
стандартных первичных измерительных преобразователей.
В стандартном исполнении измерители
крутящего момента силы INSPECT+ ком-
плектуется следующими первичными преобразователями: 5413-1030, 5413-1100, 5413-1160,
5413-1200, 5413-1260.
Указанные первичные преобразователи различаются диапазоном и погрешностью
измерения крутящего момента силы, имеют различные габариты и массу.
Питание измерителей крутящего момента силы INSPECT+ осуществляется от сети
переменного тока или от быстро заряжаемых портативных аккумуляторных батарей.

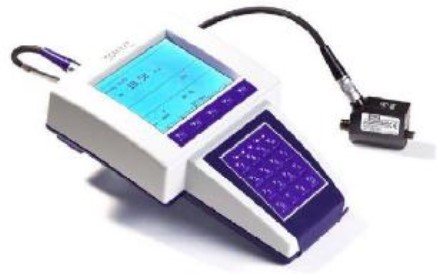

Общий вид измерителей крутящего момента силы INSPECT+
Для ограничения доступа к определённым частям в целях несанкционированной на-
стройки и вмешательства производится нанесение пломбирующих наклеек на стыки между
деталями корпуса.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Модель Размер Диапазон Пределы
первичного присоединительн измерений, допускаемой
измерительногоого квадрата,
Н
×
м
относительной
преобразователя мм (дюйм) погрешности
измерителя, %
ГабаритныеМасса, г
размеры (Д х
Ш х В), мм
Измерители крутящего момента силы INSPECT+ с первичными измерительными
преобразователями 5413-1100
5413-1100/100
5413-1100/200
5413-1100/500
5413-1100/1K
12,5 (1/2)
12,5 (1/2)
18,9 (3/4)
25(1,0)
20 - 100
40 - 200
100 - 500
200 - 1000
± 0,25
± 0,25
± 0,25
± 0,5
87 x 59 x 45
87 x 59 x 45
101 x 68 x 54
112 x 83 x 68
700
800
1000
1300
Модель
первичного
измерительного
преобразователя
Размер
присоединительн
ого квадрата,
мм (дюйм)
Диапазон
измерений,
Н
×
м
Пределы
допускаемой
относительной
погрешности
измерителя, %
Габаритные
размеры (Д х
Ш х В), мм
Масса, г
Измерители крутящего момента силы INSPECT+ с первичными измерительными
преобразователями 5413-1200
5413-1200/100
5413-1200/200
5413-1200/500
5413-1200/1K
12,5 (1/2)
12,5 (1/2)
18,9 (3/4)
25(1,0)
20 - 100
40 - 200
100 - 500
200-1000
± 0,25
± 0,25
± 0,25
± 0,5
87 x 59 x 45
87 x 59 x 45
101 x 68 x 54
112 x 83 x 68
700
800
1000
1300
Модель
первичного
измерительного
преобразователя
Размер
присоединительн
ого квадрата,
мм (дюйм)
Диапазон
измерений,
Н
×
м
Пределы
допускаемой
относительной
погрешности
измерителя, %
Габаритные
размеры (Д х
Ш х В), мм
Масса, г,
Измерители крутящего момента силы INSPECT+ с первичными измерительными
преобразователями 5413-1160
5413-1160/5
5413-1160/10
5413-1160/20
5413-1160/50
6,26 (1/4)
6,26 (1/4)
6,26 (1/4)
9,4 (3/8)
1 - 5
2 – 10
4 - 20
10 - 50
± 0,25
± 0,25
± 0,25
± 0,25
94 x 31 x 44
94 x 31 x 44
94 x 31 x 44
94 x 31 x 44
200
200
200
250
Модель
первичного
измерительного
преобразователя
Размер
присоединительн
ого квадрата,
мм (дюйм)
Диапазон
измерений,
Н
×
м
Пределы
допускаемой
относительной
погрешности
измерителя, %
Габаритные
размеры (Д х
Ш х В), мм
Масса, г
Измерители крутящего момента силы INSPECT+ с первичными измерительными
преобразователями 5413-1260
5413-1260/5
5413-1260/10
5413-1260/20
5413-1260/50
6,26 (1/4)1 - 5
6,26 (1/4) 2 – 10
6,26 (1/4) 4 – 20
9,4 (3/8)10 – 50
± 0,2594 x 31 x 44200
± 0,594 x 31 x 44200
± 0,594 x 31 x 44200
± 0,594 x 31 x 44250
Лист № 3
Всего листов 4
Модель
первичного
измерительного
преобразователя
Размер
присоединительн
ого квадрата,
мм (дюйм)
Диапазон
измерений,
Н
×
м
Пределы
допускаемой
относительной
погрешности
измерителя, %
ГабаритныеМасса, г,
размеры (Ø х
В), мм
Измерители крутящего момента силы INSPECT+ с первичными измерительными
преобразователями 5413-1030
5413-1030/5
5413-1030/10
5413-1030/20
5413-1030/50
5413-1030/100
5413-1030/200
5413-1030/500
5413-1030/1k
6,26 (1/4)
6,26 (1/4)
6,26 (1/4)
9,4 (3/8)
12,5 (1/2)
12,5 (1/2)
18,9 (3/4)
25(1,0)
1 – 5 ± 0,25
2 - 10 ± 0,25
4 - 20 ± 0,25
10 - 50 ± 0,25
20 - 100 ± 0,25
40 - 200 ± 0,25
100 - 500± 0,25
200 - 1000 ± 0,5
100 x 93 1700
100 x 93 1700
100 x 96,5 1700
100 x 85 1900
100 x 85 1900
100 x 85 1900
120 x 122 2500
120 x 122 2500
Модель
Габаритные размеры (Д х Ш х В), мм, не более:
Масса, кг, не более
Рабочая температура,
°
С
Напряжение питания, В
INSPECT+
280 x 185 x 90
1,8
+10…+45
5
Знак утверждения типа
наносится типографским
способом на титульный лист
руководства по
эксплуатации и
на-
клейкой на корпус измерителей крутящего момента силы INSPECT+.
Комплектность средства измерений
Наименование
Измеритель крутящего момента силы в комплекте
Первичный измерительный преобразователь
Методика поверки
Руководство по эксплуатации
Количество
1
по заказу
1
1
Поверка
производится по документу МП АПМ 53-12 «Измерители крутящего момента силы
INSPECT+. Методика поверки», утверждённому ГЦИ СИ ООО
«Автопрогресс-М» в июле
2013 году.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- государственный первичный эталон единицы крутящего момента силы ГЭТ 149-85
или машины моментоизмерительные эталонные 1-го разряда по ГОСТ 8.752-2011
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Измерители крутящего момента силы
INSPECT+. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
крутящего момента силы INSPECT+
1. ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений крутящего момента силы».
2. Техническая документация «Schatz AG.», Германия.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- выполнение работ и (или) услуг по обеспечению единства измерений;
- выполнение измерений, предусмотренных законодательством Российской Федера-
ции о техническом регулировании.
Изготовитель
«Schatz AG», Германия
Koelner Strasse 71, 42897 Remscheid Germany
Tel.: +49 2191 600-23; Fax: +49 2191 698-0
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологии______________Ф.В. Булыгин
М. п.«____» ___________ 2013 г.
