Тахеометры электронные GeoMax ZOOM80 1'', ГРСИ 54718-13
Номер госреестра:
54718-13
Наименование СИ:
Тахеометры электронные
Обозначение типа:
GeoMax ZOOM80 1''
Производитель:
Фирма "GeoMax AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52139
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные GeoMax ZOOM80 1
²
Назначение средства измерений
Тахеометры электронные GeoMax ZOOM80 1
²
предназначены для измерения расстояний,
горизонтальных и вертикальных углов.
Описание средства измерений
Тахеометры электронные GeoMax ZOOM80 1
²
– геодезические приборы, принцип дейст-
вия которых заключается в измерении углов поворота линии визирования зрительной трубы в го-
ризонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний
до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной
плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются
кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных
полос получать при пропускании через них света лишь два сигнала: "темно
- светло", которые
принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную
часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого
основан на определении разности фаз излучаемых и принимаемых модулированных сигналов.
Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отражен-
ное целью излучение принимается той же оптической системой, усиливается и направляется на
блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основа-
нии, которого вычисляется расстояния до цели. Лазерный дальномер может работать с примене-
нием призменных отражателей (отражательный режим) или по диффузным объектам (в диффуз-
ном режиме).
Длина волны излучения лазерного дальномера – 0,658 мкм, класс 1 / 3R (при измерении в
отражательном / диффузном режиме)
в соответствии со стандартом IEC 60825-1 «Безопасность
лазерных изделий».
Тахеометры электронные GeoMax ZOOM80 1
²
выпускаются в следующих модификациях:
GeoMax ZOOM80S 1
²
и GeoMax ZOOM80R 1
²
. Выпускаемые модификации оснащены сервопри-
водом и
имеют автоматические функции:
точное наведение на центр призмы в
автоматическом
режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в
автоматическом режиме (только для GeoMax ZOOM80R 1
²
).
Конструктивно тахеометры электронные GeoMax ZOOM80 1
²
выполнены единым блоком.
На передней панели расположен цветной сенсорный жидко-кристаллический дисплей с кнопками
управления. На боковых панелях расположены аккумуляторный отсек, слот для подключения кар-
ты памяти Compact Flesh и рычажки управления сервоприводом для точного наведения на цель.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или
на карте памяти Compact Flesh и впоследствии могут быть переданы на внешние устройства. Так-
же тахеометры электронные GeoMax ZOOM80 1
²
оснащены портом RS232 для подключения к
персональному компьютеру.
Пломбирование крепёжных винтов корпуса тахеометров электронных GeoMax ZOOM80
не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, кото-
рые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты
специальным лаком.
Лист № 2
Всего листов 5

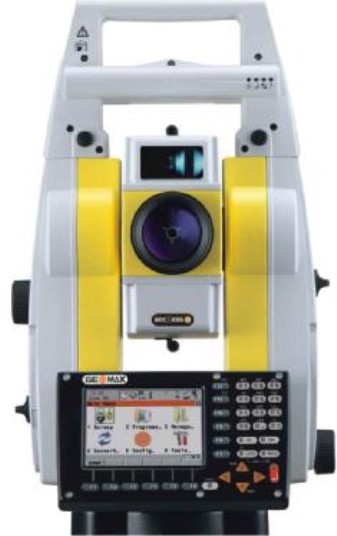

Фотографии общего вида тахеометров электронных GeoMax ZOOM80 1
²
Программное обеспечение
Встроенное программное обеспечение предназначено для обеспечения взаимодействия
узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Аппа-
ратная и программная части, работая совместно, обеспечивают заявленные точности конечных ре-
зультатов.
ZOOM80.fw
1.50
08383F50
CRC32
Идентификационные данные программного обеспечения:
Наименование
программного
обеспечения
Идентификационное
наименование про-
граммного обеспе-
чения
Номер версии
программного
обеспечения,
не ниже
Цифровой
идентификатор
программного
обеспечения
Алгоритм вычисле-
ния цифрового иден-
тификатора про-
граммного обеспе-
чения
GeoMax
ZOOM80
Защита программного обеспечения и измеренных данных от
непреднамеренных и пред-
намеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
1 30
1,7
Метрологические и технические характеристики
Наименование характеристики
Модификация
Значение характеристики
GeoMax ZOOM80S 1
²
GeoMax ZOOM80R 1
²
30
40
Увеличение зрительной трубы, крат, не менее:
Диаметр входного зрачка, мм:
Угловое поле зрения зрительной трубы, …° …
¢
,
не менее:
Наименьшее расстояние визирования, м, не бо-
лее:
Лист № 3
Всего листов 5
±4
±0,5
1,5
0 - 360
±(1+1,5x10
-6
xD)
±(5+2x10
-6
xD)
±(2+2x10
-6
xD)***
±(4+2x10
-6
xD)****
7,4 – 4,4
6/2
1,5 – 3500
1,5 - 250
1,5 - 1000
0,1
0,1
1
Цена деления установочных уровней:
- круглого, …
¢
/ мм
Диапазон компенсации компенсатора, …
¢
, не ме-
нее:
Пределы допускаемой систематической состав-
ляющей погрешности компенсации компенсато-
ра, …
²
, не более:
Пределы допускаемой погрешности лазерного
центрира, мм, не более:
Диапазон измерений:
- углов, …°:
- расстояний, м, не менее:
- отражательный режим
- отражательный режим на отражающую плёнку*
- диффузный режим**
Дискретность отсчитывания измерений:
- углов, …
²
:
- расстояний, мм:
Допускаемая СКП измерений углов, …
²
:
Допускаемая СКП измерений расстояний, мм:
- отражательный режим
- отражательный режим на отражающую плёнку
- диффузный режим
где D – измеряемое расстояние, мм
256
Объем внутренней памяти, Мбайт:
Источник электропитания, В - Ач:
Li-Ion аккумулятор
Диапазон рабочих температур, °С:
Габаритные размеры (Д х Ш х В), мм, не более:
Масса, без трегера и батареи, не более:
-20…+50
203 x 226 x 328
5,5
* - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее 90 %
по ГОСТ 8.557-2007;
** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффици-
ентом отражения не менее 90% по ГОСТ 8.557-2007;
*** - на расстоянии до 500 м;
**** - на расстоянии свыше 500 м.
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и
наклейкой на
корпус.
Комплектность средства измерений
Наименование
Тахеометр электронный
Аккумуляторная батарея ZBA400
Радиоручка ZRT81
Зарядное устройство ZCH-201
Трегер ZTR101
Отражательная призма 360° GRZ4
Телескопическая вешка ZPT101
Количество, ед.
1
1
1
1
1
1
1
Лист № 4
Всего листов 5
Карта памяти Compact Flesh (256MB)1
Контроллер Getac PS236E1
Радио кеп для контроллера Getac PS236E1
Веха1
Крепление контроллера на веху1
Стилус2
Набор инструментов для юстировки1
Защитный чехол от дождя1
Транспортировочный футляр1
Компакт-диск с ПО1
Руководство по эксплуатации1
Поверка
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Тахеометры электронные GeoMax
ZOOM80 1
²
. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам элек-
тронным GeoMax ZOOM80S 1
²
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».
3 РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геоде-
зического и картографического назначения».
4 Техническая документация «GeoMax AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений
- осуществление геодезической и картографической деятельности.
Изготовитель
«GeoMax AG», Швейцария
Espenstrasse 135 CH-9443, Widnau, Switzerland
Тел.: +41 71 447 1700, Факс: +41 71 447 1709
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г.Москва, Ленинградский пр-т, д. 64, оф.501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-05-12
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологии______________Ф.В. Булыгин
М. п.«____» ___________ 2013 г.
