Номер госреестра:
54717-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТПЛ-CЭЩ-10
Производитель:
ЗАО "Группа компаний "Электрощит"-ТМ Самара", г.Самара
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52138
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТПЛ-CЭЩ-10
Назначение средства измерений
ТрансформаторытокаТПЛ-CЭЩ-10предназначеныдляпередачисигнала
измерительной информации измерительным приборам, устройствам защиты и управления
использования в цепях коммерческого учета электроэнергии в электрических установках
переменного тока на класс напряжения до 10 кВ.
Описание средства измерений
Трансформаторы тока ТПЛ-CЭЩ-10 (далее – трансформаторы) выполнены в виде про-
ходной конструкции. Корпус трансформаторов тока литой, выполнен из эпоксидного компаун-
да, который одновременно является главной изоляцией и обеспечивает защиту обмоток от ме-
ханических и климатических воздействий.
Трансформаторы по принципу конструкции являются проходными, представляют собой
блок, состоящий из первичной катушки и двух, трех или четырех магнитопроводов с вторич-
ными обмотками.
Выводы первичной обмотки расположены
на боковых поверхностях трансформаторов.
Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток
имеют 2 варианта исполнения и расположены в нижней части трансформатора.
Для защиты вторичных выводов от несанкционированного доступа предусмотрена
прозрачнаякрышкасвозможностьюпломбирования.Трансформаторынеподлежат
заземлению, т.к. корпус трансформатора выполнен из литой смолы и не имеет подлежащих
заземлению металлических частей.
Крепление трансформаторов на месте установки производится с помощью четырех
болтов с резьбой М12 через втулки, пропущенные на фланце трансформатора.
Трансформаторы тока ТПЛ-CЭЩ-10 выпускаются в нескольких конструкторских
исполнениях.
Расшифровка условного обозначения трансформаторов приведена на рисунке 2. Принцип
действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока.

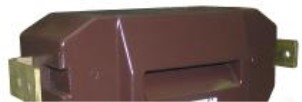

Рисунок 1 - Фотографии общего вида трансформаторов тока ТПЛ-CЭЩ-10
ГОСТ 15150
Лист № 2
Всего листов 4
Т
П
Л
- СЭЩ
- 10
- ХХ
- Х / Х / Х
–Х/Х/Х
- Х/Х
- Х
2
Категория размещения по
Климатическое исполнение по
ГОСТ 15150
Номинальный вторичный ток,
А
Номинальный первичный ток,
А
Номинальная нагрузка, В∙А
Класс точности
Конструктивный вариант ис-
полнения
Номинальное напряжение
в киловольтах
Зарегистрированный товар-
ный знак изготовителя
С литой изоляцией
Проходной
Трансформатор тока
* - Вариант конструктивного исполнения зависит от особенностей изделия
Рисунок 2 - Расшифровка условного обозначения трансформаторов тока ТПЛ-CЭЩ-10
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
ТПЛ-CЭЩ-10 приведены в таблице 1.
Значение параметра
2
10
12
от 5 до 2000
1; 5
50; 60
4
от 3 до 60
от 3 до 60
1; 2; 2,5
Таблица 1
Наименование параметра
1
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Номинальная частота, Гц
Число вторичных обмоток, не более
Номинальная вторичная нагрузка c коэффициентом
мощности cos
j
2
= 0,8:
- вторичных обмоток для измерений, В
×
А
- вторичных обмоток для защиты, В
×
А
Номинальная вторичная нагрузка c коэффициентом
мощности cos
j
2
= 1:
- вторичных обмоток для измерений, В
×
А
Класс точности вторичных обмоток:
- для измерений и учета
- для защиты
0,2S; 0,2; 0,5S; 0,5
5Р; 10Р
Лист № 3
Всего листов 4
513 х 222 х 250
2
от 2 до 35
от 2 до 35
4
×
10
5
Окончание таблицы 1
1
Номинальная предельная кратность вторичной об-
мотки для защиты К
ном
Номинальный коэффициент безопасности приборов
вторичной обмотки для измерений К
Бном
Средняя наработка до отказа, час
Габаритные размеры (длина×ширина×высота), мм,
не более
Масса, кг, не более
Климатическое исполнение по ГОСТ 15150-69
34
У2; Т2
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта типографским способом и
на табличку технических данных трансформатора методом трафаретной печати.
Комплектность средства измерений
Номинальные значения первичного тока, А: от 5 до 5000.
Класс точности: 0,05.
Прибор сравнения
КНТ-03
В комплект поставки входят:
– трансформатор тока
– паспорт
– руководство по эксплуатации
1 шт.
1 экз.
согласно заказ-наряду.
Поверка
трансформаторовтокаТПЛ-CЭЩ-10осуществляетсяпоГОСТ8.217-2003
«ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке, приведен в таблице 2.
Таблица 2
Основные метрологические характеристики
2
Тип прибора
1
Трансформатор тока измери-
тельный лабораторный ТТИ-
5000.5
Предел измерения токовой погрешности, %: 19,99;
Пределы допускаемой абсолютной погрешности измерения
токовой погрешности (погрешности напряжения) поверяемого
трансформатора, %: ± (0,1 + 0,05
×
A);
Предел измерения угловой погрешности поверяемого
трансформатора, угловых мин: ± 199,9;
Пределы допускаемой абсолютной погрешности измерения
угловой погрешности (погрешности напряжения) поверяемого
трансформатора, угловых мин: ± (0,1 + 0,03
×
A).
Магазин нагрузок МР3027
Магазин нагрузок СА5018-1
Номинальные величины нагрузки, В∙А: от 1 до 80.
Коэффициент мощности cos
j
2
= 0,8.
Номинальные величины нагрузки, В∙А: от 1 до 15.
Коэффициент мощности cos
j
2
= 1.
Примечание
А – значение измеряемой погрешности.
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов тока ТПЛ-CЭЩ-10 указаны в
руководстве по эксплуатации.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока ТПЛ-CЭЩ-10
1 ГОСТ 7746-2001«Трансформаторы тока. Общие технические условия».
2ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
3ТУ3414-110-72210708-2008«ТрансформаторытокаТПЛ-CЭЩ-10.Технические
условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций.
Изготовитель
ЗАО «ГК «Электрощит» – ТМ Самара», г. Самара
Адрес: 443048, г. Самара, пос. Красная Глинка,
корпус заводоуправления ОАО «Электрощит»
Тел. 8 (846) 276-28-88. Факс 8 (846) 277-73-83
E-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2013 г.
