Приложение к свидетельству № 78042
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные акусторезонансные АРП1.0
Назначение средства измерений
Преобразователи измерительные акусторезонансные АРП1.0 предназначены для измере-
ний довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе
паров нефтепродуктов, водорода, аммиака в воздухе или азоте, объемной доли диоксида угле-
рода, фреонов (хладонов), гексафторида серы в воздухе или азоте, а также передачи измери-
тельной информации внешним устройствам в аналоговой и/или цифровой формах.
Описание средства измерений
Принцип действия преобразователей измерительных акусторезонансных АРП1.0 (далее -
преобразователи) – акустический, основанный на акустическом резонансе в закрытом резонато-
ре в области звуковых частот и ближнего ультразвука.
Способ отбора пробы – диффузионный или принудительный (с помощью внешнего по-
будителя расхода).
Преобразователи являются стационарными одноканальными приборами непрерывного
действия.
Конструктивно преобразователь выполнен в металлическом корпусе и состоит из двух
модулей, соединенных неразъемным соединением – модуля сенсора и модуля электроники. В
модуле сенсора размещен акустический резонатор, в котором с помощью встроенного динами-ка
формируется звуковая волна с изменяемой частотой; полость резонатора сообщается с окру-
жающей средой.
Преобразователь имеет выходные сигналы:
- унифицированный аналоговый токовый сигнал от 4 до 20 мА;
- цифровой выход, интерфейс RS 485.
- дискретный выходной сигнал (3 оптрона): «Порог 1», «Порог 2», «Отказ».
Преобразователи обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемого компонента;
- формирование выходного аналогового сигнала от 4 до 20 мА;
- формирование выходного цифрового сигнала, интерфейс RS 485, протокол MOD-
BUS RTU;
- формирование сигналов о превышении заданных пороговых уровней;
- самодиагностику аппаратной и программной части преобразователя и сигнализации об
отказах.
Преобразователи выпускаются в нескольких исполнениях, обозначение исполнения име-
ет вид АРП1.0-А-Б-В-Г-Д-Е, где:
А – наименование определяемого компонента;
Б – верхняя граница диапазона измерений;
В – исполнение по температуре окружающей среды («П» или «О»);
Г – возможность работы в режиме газосигнализатора.
Д – способ подключения:
«Р»- выходной разъем;
«Кх»- кабель длиной Х метров;
Е- наличие выходных реле.
Общий вид преобразователей представлен на рисунке 1. Пломбирование корпуса от не-
санкционированного доступа не предусмотрено.
Лист № 2
Всего листов 8

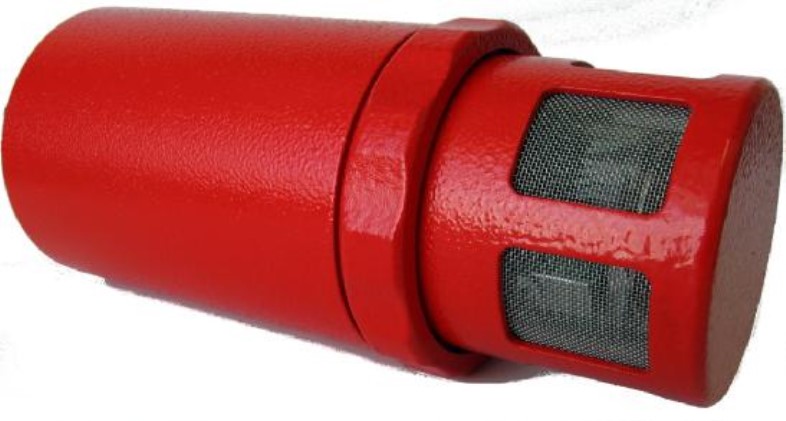

Рисунок 1 - Общий вид газоанализаторов
Программное обеспечение
Преобразователи измерительные акусторезонансные АРП1.0 имеют встроенное про-
граммное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения
содержания определяемых компонентов в воздухе рабочей зоны и обеспечивает следующие ос-
новные функции:
- обработку измерительной информации от преобразователя акусторезонансного,
- формирование выходных сигналов (цифрового, аналогового, релейных),
- формирование сигналов о превышении заданных пороговых уровней,
- диагностику аппаратной части преобразователя и целостности фиксированной части
встроенного ПО.
Встроенное ПО преобразователя реализует следующие расчетные алгоритмы:
1) вычисление значений содержания определяемых компонентов на основании данных
от преобразователя акусторезонансного;
2) сравнение текущих результатов измерений с заданными пороговыми уровнями.
ПреобразователиобеспечиваютвозможностьработысавтономнымПО
«ModTest4.2.exe», . «ModTestARP.exe», а также с любой программой или контроллером, обес-
печивающим прием/передачу данных по протоколу MODBUS RTU.
Влияние встроенного программного обеспечения учтено при нормировании метрологи-
ческих характеристик преобразователей.
Преобразователи имеют защиту встроенного программного обеспечения от преднаме-
ренных или непреднамеренных изменений. Уровень защиты – «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные встроенного ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ARP
Номер версии (идентификационный номер) ПО
2)
3.1Н
Примечание – Номер версии программного обеспечения должен быть не ниже указанно-
го в таблице.
Лист № 3
Всего листов 8
Метрологические и технические характеристики
Определяемый
компонент
% НКПР
Таблица 2 – Основные метрологические характеристики преобразователей
Регист-Диапазон измерений содержа-
рацион- ния определяемого компонента Пределы допускаемой
ный но-
2)
основной абсолютной
мер CAS
3)
объемнаяпогрешности
4) 5)
1)
доля, %
метан (CH
4
)74-82-8от 0 до 50от 0 до 2,2±5% НКПР
этан (C
2
H
6
)74-84-0от 0 до 50от 0 до 1,2±5% НКПР
пропан (C
3
H
8
)74-98-6от 0 до 50от 0 до 0,85±5% НКПР
бутан (C
4
H
1
0)106-97-8от 0 до 50от 0 до 0,7±5% НКПР
и-бутан (i-C
4
H
10
)75-28-5от 0 до 50от 0 до 0,65±5% НКПР
пентан (C
5
H
12
)109-66-0от 0 до 50от 0 до 0,55±5% НКПР
циклопентан (C
5
H
10
)287-92-3от 0 до 50от 0 до 0,7±5% НКПР
гексан (C
6
H
14
)
6)
110-54-3от 0 до 50от 0 до 0,5±5% НКПР
водород (H
2
)1333-74-0от 0 до 50от 0 до 2,0±5% НКПР
бензол (С
6
Н
6
)71-43-2от 0 до 50от 0 до 0,6±5% НКПР
циклогексан (C
6
H
12
)110-82-7от 0 до 50от 0 до 0,5±5% НКПР
гептан (C
7
H
16
)142-82-5от 0 до 50от 0 до 0,425±5% НКПР
пропилен (пропен)115-07-1от 0 до 50от 0 до 1,0±5% НКПР
(C
3
H
6
)
метиловый спирт (ме-67-56-1от 0 до 50от 0 до 3,0±5% НКПР
танол) (CH
3
OH)
этиловый спирт (эта-64-17-5от 0 до 50от 0 до 1,55±5% НКПР
нол) (C
2
H
5
OH)
толуол (С
6
Н
5
СН
3
)108-88-3от 0 до 50от 0 до 0,5±5% НКПР
ацетон (СН3СОСН
3
)67-64-1от 0 до 50от 0 до 1,25±5% НКПР
метил-третбутиловый1634-04-4от 0 до 50от 0 до 0,75±5% НКПР
эфир, (МТБЭ, трет-
бутоксиметан)
(CH
3
СО(CH
3
)
3
)
пара-ксилол (п-C
8
H
10
)106-42-3от 0 до 50от 0 до 0,45±5% НКПР
орто-ксилол (о-C
8
H
10
)95-47-6от 0 до 50от 0 до 0,5±5% НКПР
изопропиловый спирт67-63-0от 0 до 50от 0 до 1,0±5% НКПР
(2-пропанол)
(CH
3
)
2
CHOH)
1,3-бутадиен (C
4
H
6
)106-99-0от 0 до 50от 0 до 0,7±5% НКПР
этиленоксид(оксид 75-21-8от 0 до 50от 0 до 1,3±5% НКПР
этилена) (C
2
H
4
O)
хлорметан (CH
3
Cl)74-87-3от 0 до 25от 0 до 1,9±5% НКПР
бутилацетат (C
6
H
12
O
2
)123-86-4от 0 до 25от 0 до 0,3±5% НКПР
этилацетат (C
4
H
8
O
2
)141-78-6от 0 до 25от 0 до 0,5±5% НКПР
2-бутанон (C
4
H
8
O)78-93-3от 0 до 50от 0 до 0,75±5% НКПР
1-пропанол (C
3
H
7
OH)71-23-8от 0 до 30от 0 до 0,63±5% НКПР
октан (C
8
H
18
)111-65-9от 0 до 50от 0 до 0,4±5% НКПР
пары нефтепродуктов -от 0 до 50-±5% НКПР
7)
аммиак (NH
3
)
диоксид углерода
(СО
2
)
7664-41-7
124-38-9
от 0 до 50
-
-
от 0 до 7,5
от 0 до 1 включ.
св. 1 до 5
±5% НКПР
±0,12% об.д.
±(0,12+0,15(С-1))%
об.д.
Лист № 4
Всего листов 8
Определяемый
компонент
% НКПР
3
)
Регист-Диапазон измерений содержа-
рацион- ния определяемого компонента Пределы допускаемой
ный но-
2)
основной абсолютной
мер CAS
объемная
погрешности
4) 5)
1)
доля, %
хладон 12 (CF
2
Cl
2
)
8)
75-71-8-от0до0,2 ±0,075 % об.д.
включ.
-св. 0,2 до 2,0±(0,075+0,15(С-0,2)%
об.д.
хладон 22 (CHClF
2
)
9)
75-45-6-от 0 до 0,2 включ. ±0,075 % об.д.
-св. 0,2 до 2,0 ±(0,075+0,15(С-0,2)%
об.д.
гексафторидсеры 2551-62-4-от 0 до 2,0±(0,02+0,2∙C
вх
) % об.д.
(SF
6
)
1)
Численный идентификатор определяемого компонента в реестре Chemical Abstracts
Service
.
2)
Диапазон показаний довзрывоопасных концентраций горючих газов и паров горючих
жидкостей для выходного цифрового сигнала по протоколу MODBUS RTU составляет от 0 до
100% НКПР.
3)
Значения НКПР указаны в соответствии с ГОСТ Р МЭК trial-20-1-2011.
4)
Пределы допускаемой основной абсолютной погрешности нормированы при условии
загазованности контролируемой воздушной среды источниками, выделяющими только один
компонент.
5)
С
вх
– значение объемной доли определяемого компонента на входе газоанализатора, %.
6)
Преобразователи АРП1.0 с градуировкой на гексан в режиме газосигнализатора (ис-
полнение Г) при установке порога срабатывания сигнализации 20 % НКПР обеспечивают воз-
можность сигнализации о наличии горючих газов и паров горючих жидкостей и их смеси в воз-
духе в диапазоне сигнальных концентраций от 5 до 50 % НКПР (перечень контролируемых
компонентов указан в Приложении А Руководства по эксплуатации ЕКРМ.413151.002 РЭ).
7)
Градуировка осуществляется изготовителем на один из определяемых компонентов:
- бензин неэтилированный по ГОСТ Р 51866-2002,
- топливо дизельное по ГОСТ 305-2013,
- керосин по ГОСТ Р 52050-2006,
- уайт-спирит по ГОСТ 3134-78,
- топливо для реактивных двигателей по ГОСТ 10227-2013,
- бензин автомобильный по техническому регламенту "О требованиях к автомобильному
и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей
и топочному мазуту",
- бензин авиационный по ГОСТ 1012-2013.
8)
Преобразователи АРП1.0 с градуировкой на хладон 12 в режиме газосигнализатора
(исполнение Г) при установке порогов сигнализации в соответствии с таблицей 3 обеспечивают
возможность сигнализации объемной доли хладонов в диапазоне от 0,11 до 0,21 % (Порог 1)
(перечень контролируемых компонентов указан в Приложении А Руководства по эксплуатации
ЕКРМ.413151.002 РЭ).
9)
Преобразователи АРП1.0 с градуировкой на хладон 22 в режиме газосигнализатора
(исполнение Г) при установке порогов сигнализации в соответствии с таблицей 3 обеспечивают
возможность сигнализации объемной доли хладонов в диапазоне от 0,16 до 0,2 % (Порог 1) (пе-
речень контролируемых компонентов указан в Приложении А Руководства по эксплуатации
ЕКРМ.413151.002 РЭ).
Лист № 5
Всего листов 8
Таблица 3 - Пороги срабатывания дискретных выходных сигналов для преобразователей в ре-
жиме газосигнализатора
Определяемый компонент
Значение порога срабатывания сигнализации
порог1порог2
Гексан (C
6
H
14
)20% НКПР40% НКПР
Хладон 12 (CF
2
Cl
2
) 0,2 % (об.д.) -
Хладон 22 (CHClF
2
) 0,2 % (об.д.) -
Примечание – при эксплуатации преобразователей в режиме газосигнализатора изменение
заводских настроек порогов срабатывания сигнализации не допускается.
Таблица 4 - Пороги срабатывания дискретных выходных сигналов для преобразователей в ре-
жиме газоанализатора
Определяемый компонент
Значение порога срабатывания сигнализации
порог 1порог 2
горючие газы и пары горючих жид-
костей, в том числе пары нефте-
продуктов10% НКПР20% НКПР
водород (H
2
)
аммиак (NH
3
)
диоксид углерода (CO
2
)1,5 % (об.д.)4,5 % (об.д.)
хладон 12 (CF
2
Cl
2
)0,2 % (об.д.) -
хладон 22 (CHClF
2
)0,2 % (об.д.) -
гексафторид серы (SF
6
)0,1 % (об.д.)1,8 % (об.д.)
от +15 до +25
Значение
±0,2
0,5
Таблица 5 – Метрологические характеристики газоанализаторов
Наименование характеристики
Пределы допускаемой абсолютной погрешности порогового устройства, в
долях от предела допускаемой основной абсолютной погрешности
Пределы допускаемой вариации выходного сигнала, в долях от предела до-
пускаемой основной абсолютной погрешности
Пределы допускаемой дополнительной погрешности при изменении темпе-
ратуры окружающей и контролируемой сред на каждые 10ºC относительно
условий определения основной погрешности, в долях от предела допускае-
мой основной абсолютной погрешности:
0,5
±0,2
45
10
±0,5
Пределы допускаемой дополнительной погрешности при изменении отно-
сительной влажности окружающей и контролируемой сред на каждые 10 %
относительно условий определения основной погрешности, в долях от пре-
делов допускаемой основной абсолютной погрешности
Предел допускаемого времени установления выходного сигнала, Т
0,9д
, с
Время прогрева, мин, не более
Изменение выходного сигнала за 30 сут непрерывной работы, в долях от
предела допускаемой основной абсолютной погрешности, не более
Нормальные условия измерений:
- диапазон температуры окружающей среды,
o
C:
- диапазон относительной влажности окружающей среды при температуре
+25
o
C, %
- атмосферное давление, кПа
- напряжение питания постоянного тока, В
- объемная доля кислорода в ГС, %
от 30 до 80
от 98,0 до 104,6
24±1,2
20,9±0,2
Лист № 6
Всего листов 8
1Ex ib IIВ T4 Gb
Значение
от 15 до 36
от 15 до 26
2,0
90
240
1,2
15
40 000
Таблица 6 – Основные технические характеристики газоанализаторов
Наименование характеристики
Электрическое питание газоанализаторов осуществляется
постоянным током напряжением, В:
- общепромышленное исполнение
- взрывозащищенное исполнение
Электрическая мощность, потребляемая газоанализатором,
Вт, не более
Габаритные размеры преобразователя, мм, не более:
- диаметр
- длина
Масса преобразователя, кг, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
Газоанализаторы выполнены во взрывозащищенном испол-
нении и соответствуют требованиям технического регламен-
та ТС ТР 012/2011, ГОСТ 12.2.007.0-75, ГОСТ 31610.0-2014
(IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-112011),
ГОСТ Р МЭК 60079-18-2012, маркировка взрывозащиты
1)
:
Степень защиты от проникновения пыли и влаги по
ГОСТ 14254-2015IP65
Условия эксплуатации:
- диапазон температуры окружающей среды,
o
C:
исполнение «П» от +5 до +60
исполнение «О» от -50 до +60
- диапазон массовой концентрации влаги, г/м
3
от 0 до 80
- диапазон атмосферного давления, кПа от 80 до 110
1)
Маркировка взрывозащиты указана согласно сертификату соответствия № ТС RU C-
RU.АЖ58..B.00100/20 от 12.02.2020 г.,
Знак утверждения типа
наносится на табличку на корпусе преобразователя методом наклейки и на титульный лист руко-
водства по эксплуатации типографским методом.
Комплектность средства измерений
Таблица 8 - Комплектность преобразователей измерительных акусторезонансных АРП1.0
НаименованиеОбозначениеКоличество
Преобразователь измерительный акусто-
резонансныйАРП1.01 шт.
Комплект монтажного крепежа - 1 комплект
Насадка градуировочная ЕКРМ.442276.002 1 экз. на поставку
Руководство по эксплуатации ЕКРМ.413151.002 РЭ 1 экз. на поставку
Паспорт ЕКРМ.413151.002 ПС 1 экз.
Методика поверки МП 242-2345-2020 1 экз на поставку
Преобразователь RS485/USB - 1 шт. на поставку ( по
заказу)
Упаковочная тара-1 компл
Лист № 7
Всего листов 8
Поверка
осуществляется по документу МП 242-2345-2020 «ГСИ. Преобразователи измерительные аку-
сторезонансныеАРП1.0.Методикаповерки»,утвержденномуФГУП«ВНИИМ
им. Д.И. Менделеева» 21 февраля 2020 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси (ГСО 10534-2014, ГСО 10532-2014, ГСО
10534-2014, ГСО 10534-2014, ГСО 10535-2014, ГСО 10535-2014, ГСО 10539-2014, ГСО 10540-
2014, ГСО 10541-2014, ГСО 10541-2014, ГСО 10547-2014, ГСО 10549-2014, ГСО 10550-2014) в
баллонах под давлением;
- рабочий эталон 1-го разряда в соответствии с Приказом Росстандарта от 14.12.2018 г.
№ 2664 комплекс ГГП-1 (рег. № 48775-11);
- генераторгазовыхсмесейГГС,мод.ГГС-Т,ГГС-Р,ГГС-К,ГГС-03-03
(рег. № 62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразовате-
лям измерительным акусторезонансным АРП1.0
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной пове-
рочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных
средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ 12.1.005-88 Системастандартовбезопасноститруда.Общиесанитарно-
гигиенические требования к воздуху рабочей зоны
ТУ 26.51.53-037-47275141-2018 Преобразователи измерительные акусторезонансные
АРП1.0. Технические условия
Изготовитель
Обществосограниченнойответственностью«Научно-производственнаяфирма
«ИНКРАМ» (ООО НПФ «ИНКРАМ»)
ИНН 7717136914
Адрес: 125438, г. Москва, ул. Михалковская, д. 63Б, стр. 1, эт. 3 пом. VII ком. 4, 4А
Web сайт:
E-mail:
Лист № 8
Всего листов 8
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт
E-mail
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
