Анализаторы размеров частиц CAMSIZER мод. CAMSIZER и CAMSIZER XT, ГРСИ 54669-13
Номер госреестра:
54669-13
Наименование СИ:
Анализаторы размеров частиц
Обозначение типа:
CAMSIZER мод. CAMSIZER и CAMSIZER XT
Производитель:
Фирма "Retsch Technology GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52081
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы размеров частиц CAMSIZER моделей CAMSIZER и
CAMSIZER XT
Назначение средства измерений
Анализаторы размеров частиц CAMSIZER моделей CAMSIZER и CAMSIZER XT
(далее –анализаторы) предназначены для измерения размеров (эквивалентных
сферических диаметров) частиц в суспензиях, эмульсиях и порошкообразных материалах.
Описание средства измерений
Принцип действия основан на регистрации проекционных изображений частиц.
Анализируемая проба движется через измерительную ячейку, подсвеченную планарным
светодиодом. Находящиеся в пробе частицы попадают в поле зрения двух цифровых
камер, содержащих высокочувствительные ПЗС-матрицы. Высокая частота кадров
позволяетполучатьмассивцифровыхизображенийчастицдляпоследующего
определения их размеров.
Конструктивно анализаторы состоят из одного блока, в котором размещена оптико-
аналитическая система и система пробоподготовки.
В модели CAMSIZER система пробоподготовки встроена в анализатор и состоит из
бункера для сыпучих образцов и загрузочного лотка, из которого проба под действием
силы тяжести поступает в измерительную ячейку и накапливается в поддоне.
ВмоделиCAMSIZERXTсистемапробоподготовкипредставляетсобой
встраиваемые в анализатор модули, позволяющие проводить измерения сухих образцов
(модуль Х-Dry) и образцов, диспергированных в жидкости (модуль X-Flow). Модуль
Х-Dry выпускается в двух исполнениях: с картриджем Х-Fall и картриджем X-Jet. В
случае исполнения с картриджем Х-Fall принцип действия модуля Х-Dry аналогичен
системе пробоподготовки, которой оснащены анализаторы модели CAMSIZER. В случае
исполнения с картриджем Х-Jet анализируемая проба продувается через измерительную
ячейку с помощью сжатого воздуха. В модуле X-Flow анализируемая проба несколько раз
прокачивается через измерительную ячейку с помощью центробежного насоса. Для
разрушенияагломератови предотвращенияихобразованиямодульоснащен
ультразвуковым диспергатором.
Анализаторы модели CAMSIZER могут поставляться в составе системы CAMSIZER
Online. Конструктивно система CAMSIZER Online представляет собой металлический
шкафпромышленногоисполнения,оснащённыйустройствамиавтоматической
пробоподачи и очисти анализатора CAMSIZER.
Электрическое питание анализаторов осуществляется от сети переменного тока.
Представление результатов измерений предусмотрено в виде таблиц и графиков.
Управление анализаторами осуществляется с помощью персонального компьютера.
CAMSIZERCAMSIZER XT

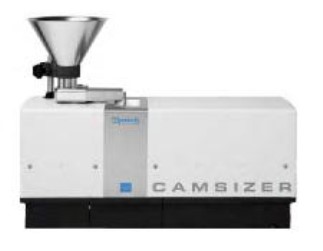

Рисунок 1 – Внешний вид анализаторов размеров частиц CAMSIZER
Лист № 2
Всего листов 4
Программное обеспечение
Анализаторы в зависимости от модели имеют автономное программное обеспечение
(ПО)«CAMSIZER»или«CAMSIZERXT».РазработанноеизготовителемПО
предназначено для проведения измерений размеров частиц в суспензиях, эмульсиях и
порошкообразных материалах. ПО используется для настройки параметров отображения
результатовизмерений, установкирежимов измерений,выполненияизмерений,
сохранения результатов измерений, просмотра и очистки архива измерений, передачи
результатов измерений на внешние устройства и т.д.
Работоспособность встроенных в анализатор цифровых камер и устройства захвата
изображения на основе устанавливаемой в персональных компьютер PCI-платы
обеспечивается драйверами, поставляемыми в комплекте с анализатором на CD-диске.
К метрологически значимой части относятся файлы ПО «camsizer.exe» и
«camsizerXT.exe».
ПО идентифицируется путём вывода на экран номера версии (идентификационного
номера). Идентификационные данные программного обеспечения приведены в таблице 1.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(иден-
тификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
CAMSIZER
Сamsizer.exe
5.1
MD5
СamsizerXT.exe
5.1
MD5
Таблица 1
Алгоритм
вычисления
цифрового
идентифика-
тора про-
граммного
обеспечения
CAMSIZER
XT
7928e985dfe7ee14c
5096527ff8e1509
fdf30ef46f4d2291406
c2e177d015fd5
Примечание. Допускается применение ПО с номером версии не ниже указанной в таблице 1.
Анализаторы имеют защиту программного обеспечения от преднамеренных или
непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При
нормировании метрологических характеристик анализаторов учтено влияние ПО
«CAMSIZER» и «CAMSIZER XT».
Метрологические и технические характеристики
1. Диапазоны измерений размеров (эквивалентных сферических диаметров) частиц
приведены в таблице 2.
Модель
10 – 3000
10 – 3000
10 – 1500
1 – 1500
CAMSIZER XT
Таблица 2
Диапазон
измерений, мкм
30 – 3500
Диапазон
показаний, мкм
30 – 30000
CAMSIZER
модуль Х-Dry c
картриджем Х-Fall
модуль Х-Dry c
картриджем Х-Jet
модуль X-Flow
1 – 600
1 – 600
2. Пределы допускаемой относительной погрешности, %±15
3. Габаритные размеры, масса и потребляемая мощность представлены в таблице 3.
Лист № 3
Всего листов 4
Модель
Масса, кг
850 x 570 x 640
59,5
1400
Таблица 3
Габаритные размеры
(Д х Ш х В), мм
852 х 333 х 630
39,5
Потребляемая
мощность, В∙А
35
CAMSIZER
блок Х-Dry c
модулем Х-Fall
CAMSIZER XT блок Х-Dry c
модулем Х- Jet
блок X-Flow
850 x 570 x 420
49,5
4. Электрическое питание: от внешней сети переменного тока с напряжением (230
±
23) В
и частотой (50
±
1) Гц.
5. Наработка на отказ, ч, не менее5000
6. Средний срок службы, лет10
7. Условия эксплуатации:
-
диапазон температуры окружающей среды,
°
С от 10 до 40
-
диапазон относительной влажности, % от 10 до 80
-
диапазон атмосферного давления, кПаот 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
методом компьютерной графики.
Комплектность средства измерений
Основная комплектность поставки анализаторов приведена в таблице 4.
Таблица 4
1 шт.
Количество
Наименование
Анализатор размеров частиц CAMSIZER
модели CAMSIZER или CAMSIZER XT
Модуль системы пробоподготовки для модели CAMSIZER XT
ЗИП
CD-диск с ПО и драйверами
Руководство по эксплуатации
Методика поверки МП-242-1355-2012
1 шт.
1 комплект
1 шт.
1 экз.
1 экз.
Примечание. Комплектность поставки может быть изменена при осуществлении заказа.
Поверка
осуществляется по документу МП-242-1355-2012 «Анализаторы размеров частиц
CAMSIZER моделей CAMSIZER и CAMSIZER XT. Методика поверки», утверждённому
«16» мая 2013 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».
Основные средства поверки:
государственные стандартные образцы гранулометрического состава порошкообразных
материалов СМС-55 (ГСО 10156-2012), СМС-250 (ГСО 10205-2013), СМС-500 (ГСО
10206-2013), СМС-3000 (ГСО 10123-2012).
Сведения о методиках (методах) измерений
Методика измерений приведена в эксплуатационной документации на анализаторы.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам размеров частиц CAMSIZER моделей CAMSIZER и CAMSIZER XT
1. ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств
измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма «Retsch Technology GmbH» (Германия)
Адрес: Retsch-Allee 1-5, 42781, Haan, Germany
Тел.: +49 (2104) 55610, факс: +49 (2104
)
556187
, e-mail:
Заявитель
ООО «Реч Рус»
Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17
Тел.: +7 (812) 7771107, факс: +7 (812) 3256073
, e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: +7 (812) 2517601, факс: +7 (812) 7130114
, e-mail:
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«_____»_________________2013 г.
М.п.
