ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов произвольной формы модульные M8190А
Назначение средства измерений
Генераторы сигналов произвольной формы модульные M8190А (далее – генераторы)
предназначены для воспроизведения сигналов сложной и произвольной формы, в том числе
сверхширокополосных и квадратурных сигналов (I/Q).
Описание средства измерений
Принцип действия генераторов основан на прямом цифровом синтезе сигналов с
использованием внутреннего устройства памяти, цифро-аналоговых преобразователей с
разрешением 12 или14 бит. Выходнойсигналформируется в трёхразличных
широкополосных выходных трактах: прямое цифро-аналоговое преобразование, усилитель
постоянного тока (опция АМР) и усилитель переменного тока (опция АМР).
Конструктивно генератор представляет собой двухслотовый модуль стандарта AXIе в
базовом блоке AXIе. На лицевой панели модуля установлены сигнальные разъемы, на задней
панели находится разъем интерфейса для установки в шасси PСI-Express. Управление
осуществляется от внешнего компьютера или от встроенного системного контроллера AXIе
М9536А с установленным программным обеспечением (далее − ПО).
Генератор выпускается в одноканальном варианте – опция 001, и в двухканальном
варианте – опция 002. Опции 14В и 12G определяют разрешение и максимальную частоту
дискретизации генератора. Опция АМР вводит в действие два дополнительных выходных
усилителя, это обеспечивает три выбираемых выходных тракта. Опция 02G позволяет
увеличить память для формирования сигнала до 2 млрд. выборок. Опция SEQ обеспечивает
широкиевозможностиформированияпоследовательностей.ОпцияFSWпозволяет
переключаться по внешнему сигналу или по сегментам с периодом менее 100 мкс.

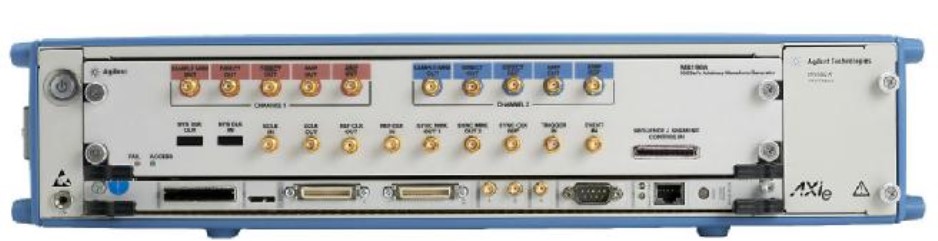

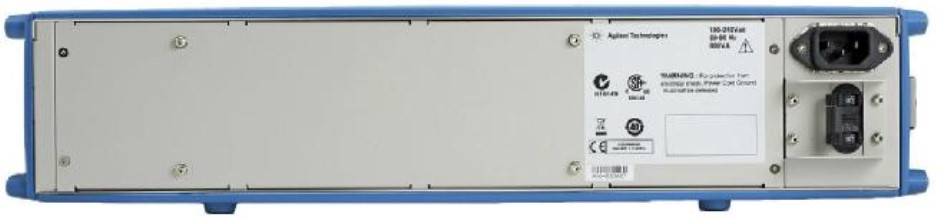

Внешний вид генератора приведен на рисунке 1. Схема пломбировки от
несанкционированного доступа и место нанесения наклейки со знаком утверждения типа
приведены на рисунке 2. При оформлении внешнего вида генераторов могут использоваться
логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Рисунок 1
Место нанесения
наклейки со знаком
утверждения типа
Лист № 2
Всего листов 6
Метрологически значимая часть ПО генераторов и измеренные данные не требуют
специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений
соответствует уровню «А» по МИ 3286-2010.
1
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Наименование характеристикиЗначение характеристики
Количество каналов
опция 001
опция 002
2
Разрешение цифро-аналогового
преобразователя, бит
опция 14В14
опция 12G12
Частота дискретизации f
Sa
, Мвыб/с
опция 14Вот 125 до 8000
опция 12G от 125 до 12000
Память для формирования сигнала, млн.без опции 02Gс опцией 02G
Рисунок 2
кационное
номер) ПО
идентификатор ПО
вычисления
Программное обеспечение
Дляуправлениярежимамиработыгенераторовиформированиясигналов
применяется ПО «U8903A Firmware 2.10.1.0», обеспечивающее управление работой
генератора в процессе воспроизведения сигнала, формирование заданий, отображение хода
функционирования генератора в удобном для пользователя виде.
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
Идентифи-
Номер версии
ЦифровойАлгоритм
наименование
(идентификационный
(контрольная сумма идентификатора
ПОисполняемого кода)ПО
М8190А/
М1890Аверсия 1.1.3.2 и выше--
Firmware
Место
пломбировки
1281500
1282000
Лист № 3
Всего листов 6
Наименование характеристикиЗначение характеристики
отсчётов
опция 14В
опция 12G
Параметры выходов DIRECT OUT 1 и DIRECT OUT 2
Тип разъемаSMA
Тип выходаСимметричный и несимметричный
Выходное сопротивление канала, Ом 50
Диапазон установки напряжения
синусоидального выходного сигнала,
мВ
п-п
от 350 до 700
Здесь и далее, «п-п» обозначает размах
напряжения от пика до пика
Разрешение установки амплитуды
напряжения выходного сигнала (U
DR
), мкВ30
Пределы допускаемой абсолютной
погрешности установки амплитуды
напряжения выходного сигнала при
нулевом смещении± (0,015 U
DR
+ 15 мВ) (при 23º С)
Верхняя граница диапазона частот, ГГц
по уровню минус 3 дБ 3
по уровню минус 5 дБ 5
Параметры выходов AMP OUT 1 и AMP OUT 2 (опция АМР)
Тип разъемаSMA
Тип выходаВыход постоянногоВыход переменного
напряжения; напряжения;
симметричный инесимметричный
несимметричный
Выходное сопротивление канала, Ом50
Диапазон установки амплитуды
напряжения выходного сигнала (U
AMP
)от 600 до 1000 мВ от 200 до 2000 мВ
п-п
от минус 10 до 10 дБм
(дБ отн. 1 мВт)
Разрешение установки амплитуды
напряжения выходного сигнала300 мкВ0,25 дБ
Пределы допускаемой абсолютной ± 0,5 дБ
погрешности установки амплитуды (для синусоидального
напряжения выходного сигнала при сигнала на частоте
нулевом смещении ± (0,025 U
AMP
+ 10 мВ) 500 МГц)
Диапазон частот по уровню минус 3 дБ, - от 50 до 5000
МГц
Параметры смещения на каналах AMP OUT 1 и AMP OUT 2
Диапазон установки постоянного
напряжения смещения на нагрузку (U
см
)
50 Ом, Вот минус 1 до 1
Разрешение установки напряжения
смещения, мкВ600
Лист № 4
Всего листов 6
Наименование характеристикиЗначение характеристики
Пределы допускаемой абсолютной
погрешности установки напряжения
смещения, В± (0,025 U
см
+ 10 мВ)
Параметры маркерных выходов SAMPLE MRK OUT 1 и SAMPLE MRK OUT 2
Тип разъемаSMA
Выходное сопротивление канала, Ом 50
Диапазон установки напряжения
выходного сигнала (U
MRK
), мВ
п-п
от 200 до 2000
Разрешение установки амплитуды
напряжения выходного сигнала, мВ10
Пределы допускаемой абсолютной
погрешности установки амплитуды
напряжения выходного сигнала± (0,1 U
MRK
+ 25 мВ)
Параметры входа сигнала опорной частоты REF CLK IN
Частота сигнала, МГцот 1 до 200 с шагом 1 МГц
Диапазон напряжения входного сигнала,
В
п-п
от 0,1 до 2
Входное сопротивление, Ом 50
Параметры выхода сигнала опорной частоты REF CLK OUT
Частота сигнала, МГц100
Пределы допускаемой относительной
погрешности установки частоты± 2·10
-6
Амплитуда сигнала на нагрузку 50 Ом,
В
п-п
1
Диапазон напряжения входного сигнала
для входа TRIGGER IN, Вот минус 5 до 5
Диапазон напряжения входного сигнала
для входа EVENT IN, Вот минус 5 до 5
Общие характеристики
Напряжение питания от сети переменного тока
частотой (50
±
3) Гц, В ...................................................................................................от 100 до 240.
Потребляемая мощность, В·А, не более....................................................................................... 210.
Габаритные размеры (длина×ширина
´
высота), мм, не более....................................456
´
439
´
109.
Масса, кг, не более........................................................................................................................... 4,9.
Рабочие условия эксплуатации:
температура окружающего воздуха, °С............................................................................. от 0 до 40;
относительная влажность воздуха (при температуре 30 °С), %, не более..................................80;
атмосферное давление, кПа .............................................................................................от 84 до 106.
Знак утверждения типа
наносится на переднюю панель в виде наклейки и на титульный лист эксплуатационной
документации типографским способом.
Лист № 5
Всего листов 6
Количество
1 экз.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Таблица 3
Обозначение
Генератор сигналов произвольной формы модульный
M8190А
Руководство по эксплуатации
Методика поверки
1 экз.
1 экз.
Поверка
осуществляетсяподокументу651-13-26МП«Инструкция.Генераторысигналов
произвольной формымодульныеM8190А. Методикаповерки»,утвержденному
руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.
Основные средства поверки:
- мультиметр 3458А (рег. № 25900-03), диапазоны измерений напряжения переменного
тока от 10 мВ до 1000 В, пределы допускаемой абсолютной погрешности измерений
напряжения переменного тока ± (2·10
-4
·А +2·10
-4
·D), где А – измеренное значение, D –
значение верхней границы диапазона измерений, в диапазоне частот от 40 Гц до 1 кГц;
-
анализатор сигналов Agilent N9030A (рег. № 51073-12), диапазон частот от 3 Гц до
8 ГГц, пределы допускаемой относительная погрешность измерений уровня ± 0,19 дБ;
- осциллограф цифровой MSO72004С (рег. № 48470-11), полоса пропускания 20 ГГц,
развертка от 10 до 500 мВ/дел и от 10 пс/дел до 1000 с/дел;
- частотомер электронно-счётный 53132A (рег. № 26211-03), диапазон измеряемых
частот от 0 до 225 МГц, пределы допускаемой относительной погрешности измерений
частоты ± 4
×
10
-8
%.
Сведения о методиках (методах) измерений
Генераторы сигналов произвольной trial модульные M8190А. Руководство по
эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов произвольной формы модульным M8190А
Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Лист № 6
Всего листов 6
Изготовитель
Компания «Keysight Technologies Deutschland GmbH», Германия
Herrenberger Strasse 130
Boeblingen Germany D 71034
Испытательный центр
Федеральное государственное унитарное предприятие«Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор.
поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 744-81-12, е-mail:
.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2014 г.
