Установки измерительные эталонные для воспроизведения фазового дрожания ЭД-01, ГРСИ 54587-13
Номер госреестра:
54587-13
Наименование СИ:
Установки измерительные эталонные для воспроизведения фазового дрожания
Обозначение типа:
ЭД-01
Производитель:
ООО "НПП "Радио, приборы и связь", г.Нижний Новгород
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 5 шт. с зав.№ 011, 012, 013, 014, 015
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51982
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные эталонные для воспроизведения фазового дрожания
ЭД-01
Назначение средства измерений
Установка измерительная эталонная для воспроизведения фазового дрожания ЭД-01
(далее по тексту - установка) предназначена для воспроизведения и передачи размера
амплитуды (размаха) фазового дрожания измерителям параметров цифровых каналов связи.
Применяется в качестве рабочего эталона для первичной и периодической поверки
специализированных измерителей фазового дрожания и комплексных анализаторов
PDH/SDH сетей.
Описание средства измерений
Установка представляет собой настольный прибор с управлением от персонального
компьютера. Функционально установка состоит из калибратора амплитуды фазового
дрожанияикомпаратора.Калибраторявляетсяактивноймногозначноймерой,
формирующей цифровые измерительные сигналы требуемой формы с калиброванными
значениями амплитуды фазового дрожания в тактовых интервалах. Калибровка амплитуды
фазового дрожания осуществляется косвенным методом через калибруемые цифровым
методом значения девиации частоты. Компаратор построен по принципу демодулятора
цифровых фазомодулированных сигналов.

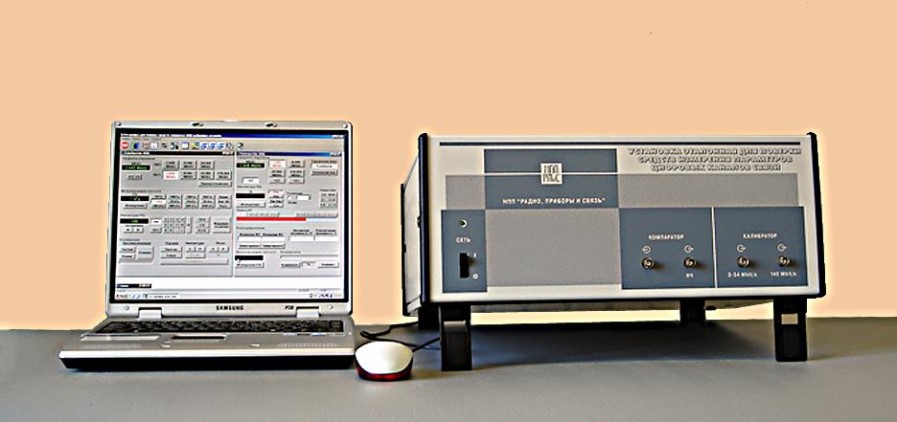

Общий вид установки приведен на рисунке 1.
Рис. 1 Общий вид установки.
Установка построена по принципу агрегатирования функционально и конструктивно
законченного аппаратного блока и внешнего персонального компьютера (ПК).
Аппаратный блок установки состоит из Калибратора ФД, Компаратора ФД и Уст-
ройства управления.
Калибратор ФД представляет собой источник сигналов, в котором на тактовых час-
тотах формируются модулированные импульсные последовательности требуемой формы с
калиброванными значениями размаха и амплитуд ФД. Калибратор используется для опреде-
Лист № 2
Всего листов 5
ления методом прямых измерений погрешности измерения размаха и амплитуд фазового
дрожания в измерителях (приемниках) ФД (джиттера), а также для передачи единицы с по-
мощью компаратора другим генераторам и калибраторам ФД.
Компаратор ФД представляет собой приемник фазомодулированных сигналов, по-
зволяющий путем поочередного подключения входа к калибратору и поверяемому источни-
ку (генератору) сигналов определять абсолютную и относительную погрешности размаха и
амплитуд ФД, воспроизводимых поверяемым источником.
Управление аппаратным блоком осуществляется программным способом от персо-
нального компьютера по интерфейсу RS-232 (или с преобразователем по интерфейсу
RS-485) через встроенное устройство управления (контроллер), далее по тексту УУ.
Программное обеспечение прибора имеет структуру с разделением на метрологиче-
ски значимую и метрологически незначимую части. В приборе предусмотрены способы
идентификации файла метрологически значимой части ПО, расчета его контрольной суммы,
и оценка его по критериям целостности и аутентичности.
В приборе предусмотрены меры защиты программного обеспечения от преднаме-
ренного и непреднамеренного изменения:
- пользователь не имеет возможности обновления или загрузки новых версий ПО;
- в режиме управления реализовано однозначное назначение каждой команды в со-
ответствии с руководством по эксплуатации, поэтому невозможно подвергнуть ПО прибора
искажающему воздействию через интерфейсы пользователя и интерфейсы связи;
- в процессе работы в прибор невозможно ввести данные измерений, полученные
вне прибора, данные результатов измерения не могут быть подвергнуты искажению в про-
цессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсут-
ствуют требования по их хранению после окончания цикла измерения;
- без нарушения целостности конструкции прибора и заводских пломб невозможно
удаление запоминающего устройства, или его замена другим устройством.
Идентификационные признаки программного обеспечения установки приведены в
таблице 1.
Таблица 1
Наименование
ПО
Идентификационное
наименование ПО
Номер версии
(идентификаци-
онный номер)
ПО
Алгоритм вы-
числения циф-
рового иденти-
фикатора ПО
17.09.08
02.03.11
BA52FF25
CRC32
Установка изме-
рительная эта-
лонная ЭД-01
Цифровой иденти-
фикатор ПО (кон-
трольная сумма
исполняемого ко-
да)
74181635
4C100DD5
7E2C1DCC
CRC32
CRC32
CRC32
ЭД01.dll
chvComm.ocx
chvLink.ocx
ПО устройства
управления
Для расчета контрольных сумм используется алгоритм CRC-32-IEEE 802.3, который
основан на полиноме 0xEDB88320 (зеркальное отображение полинома 0x04C11DB7).
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «А» МИ 3286-2010.

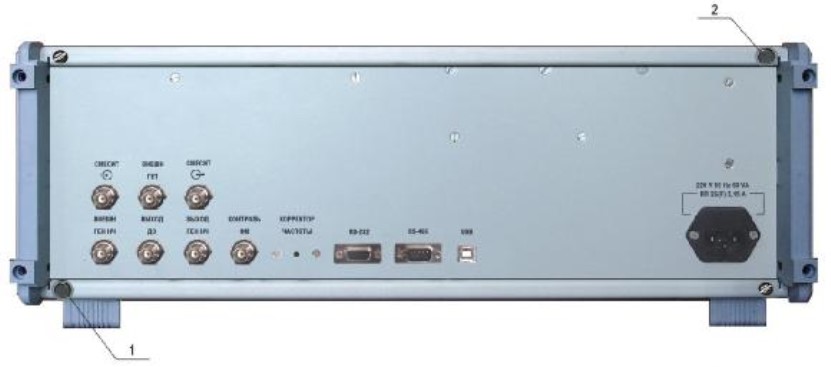

Схема пломбировки от несанкционированного доступа приведена на рис 2.
Позиции 1; 2 на схеме – места для нанесения оттисков клейм.
Лист № 3
Всего листов 5
Рис. 2 Схема пломбировки установки.
Метрологические и технические характеристики
·
Частота 2,048·(1±50·10
-6
) МГц (код HDB-3); 8,448·(1±30·10
-6
) МГц (код HDB-3);
34,368·(1±20·10
-6
) МГц (код HDB-3), 139,264 (1±15·10
-6
) МГц (код CMI).
·
Фиксированные частоты встроенного модулирующего генератора 0,02; 0,1; 0,2; 0,4; 1; 10;
20; 50; 100; 400;800 и 3500 кГц
·
Пределы устанавливаемых значений размаха (Ар-р) фазового дрожания в тактовых
интервалах (UI) приведены в таблице 2
Таблица 2
Значения моду-
лирующих час-
тот, кГц
Пределы устанавливаемых значений амплитуды (размаха)
фазового дрожания А
р-р
, UI
2048 кГц8448 кГц34368 кГц139264 кГц
0,02
0,1
0,2; 0,4
1
10
20
50
100
400
800
3500
0,2 - 100
0,1 - 100
0,1 – 50
0,1 – 20
0,1 – 2
0,05 – 1
0,05 - 1
0,05 – 0,5
---
0,2 - 100
0,1 - 100
0,1 – 50
0,1 – 20
0,1 – 2
0,05 – 1
0,05 - 1
0,05 – 0,5
0,05 – 0,5
--
-
0,1 - 100
0,1 – 50
0,1 – 20
0,1 – 2
0,05 – 1
0,05 – 1
0,05 – 1
0,05 – 0,5
0,05 – 0,5
-
-
-
0,1 – 50
0,1 – 20
0,1 – 2
0,05 – 1
0,05 – 1
0,05 – 1
0,05 – 0,5
0,05 – 0,5
0,05 – 0,5
·
Дискретность установки размаха (А
р-р
) и амплитуд (А
+р
, А
-р
) фазового дрожания от 0,002 UI
до 1 UI (в зависимости от верхнего предела).
·
Пределы допускаемой абсолютной погрешности воспроизведения пиковых значений
размаха (А
р-р
) и амплитуд (А
+р
, А
-р
) фазового дрожания:
0ш
Q
0
= ±
(A
×
10
-
2
×
A
p
-
p
+ D
A )
где А
0
= (0,5 – 1,5) – в зависимости от модулирующей частоты;
ΔА
ш
= (0,0075 – 0,03) UI – в зависимости от полосы модулирующих частот и
тактовой частоты (согласно табл. 2.2, 2.3 РЭ).
·
Среднеквадратическое отклонение (СКО) результата измерения при воспроизведении и
передаче размаха (А
р-р
) фазового дрожания:
S
в
=
1
×
10
-
3
А
р
-
р
+
0,001ТUI
Лист № 4
Всего листов 5
·
Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 0,5) Гц.
·
Потребляемая мощность не более 60 В·А.
·
Габаритные размеры (без ПК) не более (488×475×210) мм.
·
Масса установки (без ПК) не более 20 кг.
·
Рабочие условия применения: в лабораторных условиях, при
-температуре окружающего воздуха (20 ± 5) ºС;
-относительной влажности воздуха (65 ± 15) %;
-атмосферном давлении (100 ± 4) кПа.
·
Средняя наработка на отказ не менее 12000 ч.
·
По требованиям безопасности установка соответствует ГОСТ Р 52319-2005, степень загряз-
нения 2, категория измерений 1.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель установки методом офсетной
печати. В эксплуатационной документации на титульных листах знак утверждения типа на-
носится типографским способом.
Комплектность средства измерения
В состав комплекта поставки входят:
- установка измерительная эталонная для воспроизведения
фазового дрожания ЭД-01
1 шт.
- кабели соединительные ВЧ ЯНТИ.685671.0752 шт.
- кабель для подключения ПК РПИС.685611.0961 шт.
- шнур соединительный (сетевой)1 шт.
- переход 75/120 сим РПИС.5.721.003
1 шт.
- аттенюатор 1 дБ РПИС.5.721.0041 шт.
- руководство по эксплуатации РПИС.411734.004 РЭ1 шт.
- методика поверки РПИС.411734.004 МП1 шт.
- компактный диск с программным обеспечением установки РПИС.00003-03
1 шт.
Поверка
осуществляется по документу РПИС.411734.004 МП, утвержденному руководителем ГЦИ
СИ ФБУ «Нижегородский ЦСМ» 03 июня 2013 г.
Перечень эталонов, применяемых при поверке, приведен в таблице 11.
Таблица 11
Установка поверочная для
средств измерения девиа-
ции частоты РЭЕДЧ-1 или
Установка измерительная
эталонная К2-85
Наименование средства
поверки
Используемые основные технические
характеристики СИ
Пределы воспроизводимых значений девиации частоты
(1 – 200) кГц; диапазон модулирующих частот
(0,02 – 200) кГц; погрешность воспроизведения девиации
частоты (0,15 – 0,3) %
Осциллограф С1-97
Частотомер
электронно-счетный Ч3-64
Измеритель модуляции вы-
числительный СК3-45
с блоком ЯС4-104
Диапазон частот до 250 МГц; время нарастания переход-
ной характеристики не более 1,5 нс; погрешность измере-
ния амплитуды не более ± 6%
Диапазон частот от 20 Гц до 1000 МГц; основная погреш-
ность измерения не более (5·10
-6
¦
+0,1) Гц
Пределы измерения девиации частоты от 1 до 106 Гц; ос-
новная погрешность измерения от 2 до 15 %
Лист № 5
Всего листов 5
Продолжение таблицы 11
Наименование средства
измерений
Используемые основные технические
характеристики СИ
Анализатор спектра FSP-3
(30) ф. Rohde&Shwartz
Диапазон частот до 300 МГц; динамический диапазон
70 дБ
Анализатор спектра С4-77Диапазон частот от 0,02 до 600 кГц;
динамический диапазон 70 дБ
Милливольтметр цифровой
В3-52/1
Диапазон частот от 0,1 до10 МГц; диапазон измеряемых
напряжений от 50 мВ до 2 В; погрешность измерения на-
пряжения ± 3 %.
Генератор сигналов высо-
кочастотный Г4-158А
Диапазон частот от 1 до 70 МГц; trial НК; уровень вы-
ходного сигнала от 0,1 до 2 В; дискретность установки
частоты 100 Гц
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуата-
ции РПИС.411734.004 РЭ.
Нормативные документы, устанавливающие требования к установке измерительной
эталонной для воспроизведения фазового дрожания ЭД-01
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
Обществосограниченнойответственностью«Научно-производственное
предприятие «Радио, приборы и связь» (ООО НПП «Радио, приборы и связь»).
603144, Россия, г. Нижний Новгород, ул. Землемерная, д. 31.
Тел./Факс (831) 436-64-22, электронная почта E-mail:
.
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного
учреждения«Государственныйрегиональныйцентрстандартизации,метрологиии
испытаний в Нижегородской области» (ГЦИ СИ ФБУ «Нижегородский ЦСМ»).
Зарегистрирован в Государственном реестре средств измерений под № 30011-08.
Аттестат аккредитации действителен до 01 января 2014 г.
603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1,
тел. (831) 428-78-78, факс (831) 428-57-48, электронная почта E-mail:
.
______________________Ф. В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«___»____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57043-14 | Установки аэродинамические | А-02вм | ООО "Сирсенсор", г.Москва | 1 год | Перейти |
| 31713-17 | Преобразователи измерительные цифровые переменного тока | Е 854ЭС-Ц | ООО "Энерго-Союз", Беларусь, г.Витебск | 1 год | Перейти |
| 27200-04 | Системы информационно-измерительные и управляющие | ТЕКОН | ЗАО "ТЕКОН-Инжиниринг", г.Москва | 1 год | Перейти |
| 20611-00 | Установки | УППС | ЗАО "Экодатчик", г.Тула | 1 год | Перейти |
| 7015-79 | Насадки эндоскопические измерительные | НЭИ-01 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
