Измерители цифровые многофункциональные VT200, AMI300, ГРСИ 54561-13
Номер госреестра:
54561-13
Наименование СИ:
Измерители цифровые многофункциональные
Обозначение типа:
VT200, AMI300
Производитель:
Фирма "KIMO Instruments", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51956
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители цифровые многофункциональные моделей VT200, AMI300
Назначение средства измерений
Измерители цифровые многофункциональные моделей VT200, AMI300 (далее по
тексту –приборы) предназначеныдляизмеренийтемпературы различныхсред,
относительной влажности воздуха, скорости воздушного потока, разности давлений газов и
атмосферного давления (AMI300). При применении сменного модуля «ток/напряжение» –
дляизмеренийвыходныханалоговых сигналовпостоянноготокаинапряжения
термопреобразователей и различных датчиков с унифицированным выходным сигналом.
Описание средства измерений
Принцип действия приборов при измерении температуры термометров основан на
измерении сигналов (электрического сопротивления или термо-ЭДС) поступающих в элек-
тронный блок от первичных термопреобразователей, пропорциональных измеряемой темпе-
ратуре.
Принцип измерения относительной влажности приборов основан на зависимости ди-
электрической проницаемости полярного полимерного сорбента, используемого в качестве
влагочувствительного слоя, от количества сорбированной влаги.
Принцип действия приборов при измерении скорости воздушного потока термоане-
мометрическим способом основан на измерении тока, которым нагревается термистор, по-
мещенный в воздушный поток. Принцип действия приборов при измерении скорости тахо-
метрическим способом основан на тахометрическом принципе преобразовании скорости
воздушного потока в частоту электрического сигнала с помощью крыльчатки, вращение ко-
торый приводит в действие восьмиполюсной круглый магнит.
Принцип действия приборов при измерении давления основан на преобразовании
упругой деформации первичного преобразователя, возникающей в результате воздействия
измеряемого давления, в электрический выходной сигнал.
Приборы моделей VT200 и AMI300 являются портативными микропроцессорными
приборами с возможностью накопления результатов измерений и отображения измеряемых
параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автоном-
ным питанием и подключаемых к нему сменных датчиков температуры (термопреобразова-
телей сопротивления с номинальной статической характеристикой преобразования (НСХ)
типов Pt100 по ГОСТ 6651-2009 (в т.ч. и беспроводных) и термоэлектрических преобразова-
телей (термопар) с НСХ типов «K», «J», «T» по ГОСТ Р 8.585-2001), термоанемометрических
(«обогреваемая струна») и тахометрических («зонд-клыльчатка») сменных преобразователей
скорости воздушного потока, а также модуля «ток/напряжение» для измерения выходных
аналоговых сигналов постоянного тока и напряжения различных датчиков. Приборы модели
AMI300 могут работать со сменными емкостными датчиками относительной влажности, а
также с подключаемым модулем для измерения дифференциального давления MDP и моду-
лем со встроенным зондом для измерений температуры, относительной влажности и атмо-
сферного давления окружающего воздуха.
Приборы модели VT200 имеют следующие модификации VT200F, VT200H, VT200L,
VT200P, VT200TP, VT200TF, а приборы модели AMI300 – AMI300, AMI300CLA,
AMI300STD, AMI300PRO, AMI300CRF, AMI300SRF, AMI300PRF.
Модификации приборов различаются по типам подключаемых модулей и первичных
преобразователей.
Приборы имеют специальный разъем для передачи результатов измерений для их
последующей обработки в персональный компьютер.
Лист № 2
Всего листов 9
Фото общего вида приборов приведены на рисунках 1-2.

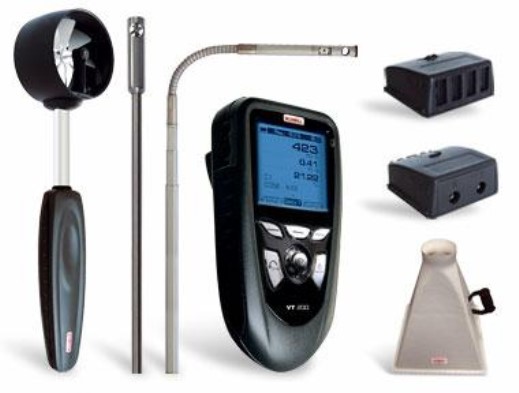

Рис.1 - VT200

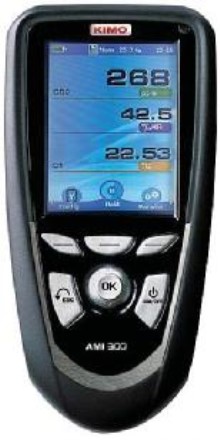

Рис.2 - AMI300
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из метрологически значимой встро-
енной части ПО, находящейся в микропроцессоре, размещенном внутри корпуса термометра,
и не доступно для внешней модификации, а также внешнего, метрологически незначимого
ПО «Datalogger-10», предназначенного для сохранения и обработки данных измерений из
памяти прибора.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изме-
нений соответствует уровню «A» - не требуется специальных средств защиты, исключающих
возможность несанкционированной модификации, обновления (загрузки), удаления и иных
преднамеренных изменений метрологически значимой встроенной части ПО средства изме-
рений и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Лист № 3
Всего листов 9
CRS32
CRS32
Таблица 1 - Идентификационные данные программного обеспечения
Наименова-Идентифика-Номер версииЦифровой иденти-
ние программ-ционное наиме-(идентифика-фикатор программ-
много обеспе- нование про- ционный номер) ного обеспечения
ченияграммного обес-программного
печения обеспечения
(*)
Алгоритм вы-
числения
цифрового
идентифика-
тора
программного
обеспечения
VT200
05_V2-33.hex
AMI300
05_v2-33.hex
ПО для при-
боров модели
APP200-U18_11-
2.330x90BA75C0
(встроенная
часть)
ПО для при-
боров модели
AMI300-U17_11-
2.330xF8DFAD11
(встроенная
часть)
(*)
Примечание: и более поздние версии.
Метрологические и технические характеристики
Основные технические характеристики приборов модели VT200 приведены в таблице 2.
Таблица 2
ПараметрыVT200
Диапазон измеряемых
температур (в зависимости от типа
НСХ первичного ТC или ТП), °С
- для типа «Pt100»:от минус 50 до плюс 250;
- для типа «K»: от минус 200 до плюс 1300;
- для типа «J»: от минус 100 до плюс 750;
- для типа «Т»: от минус 200 до плюс 400
Пределы допускаемой
погрешности
(*)
в зависимости от типа
НСХ первичного ТС или ТП):
- для типа «Pt100»: ±(0,25 °С + 0,3 % (от измеряемого значения));
- для типа «К»: ±1,1 °С или ±0,4 % (от измеряемого значения)
(берут большее значение);
- для типа «J»:`±0,8 °С или ±0,4 %;
- для типа «T»:±0,5 °С или ±0,4 %
Конструктивное исполнение и типТС: сменный, в т.ч. беспроводной (Pt100 SMART
подключаемого первичного термопре- PLUS), класс допуска «1/3 B»
образователя по ГОСТ 6651-2009;
ТП: сменный, класс 1 по ГОСТ Р 8.585-2001
(ГОСТ 6616-94)
Диапазон измерений аналоговых элек-
трических сигналов:
- постоянного тока, мА: 0÷20, 4÷20;
- напряжения постоянного тока, В: 0÷2,5, 0÷10
от 0,15 до 30;
от 0,8 до 25;
от 0,3 до 30;
- преобразователь тахометрический
диаметром 14 мм:
- в диапазоне от 0,8 до 3 м/с:
- в диапазоне от 3,1 до 25 м/с:
- преобразователь тахометрический
диаметром 70 мм:
- в диапазоне от 0,3 до 3 м/с:
- в диапазоне от 3,1 до 30 м/с:
±(3 % (от измеряемой величины) +0,03);
±(3 % +0,1)
±(3 % +0,13);
±(1 % +0,3)
±(3 % +0,1);
±(1 % +0,3)
Лист № 4
Всего листов 9
±0,01;
±0,002 (в диапазоне 0÷2,5 В); ±0,01 (0÷10 В)
от 0,25 до 30
Пределы допускаемой абсолютной по-
грешности канала измерений аналого-
вых электрических сигналов:
- постоянного тока, мА
- напряжения постоянного тока, В
Диапазон измерений скорости воз-
душного потока (в зависимости от ти-
па первичного преобразователя), м/с:
- преобразователь термоанемометри-
ческий:
- преобразователь тахометрический
диаметром 14 мм:
- преобразователь тахометрический
диаметром 70 мм:
- преобразователь тахометрический
диаметром 100 мм:
Пределы допускаемой погрешности
канала измерений скорости воздушно-
го потока (в зависимости от типа пер-
вичного преобразователя), м/с:
- преобразователь термоанемометри-
ческий:
- в диапазоне от 0,15 до 3 м/с:
- в диапазоне от 3,1 до 30 м/с:
±(3 % +0,1);
±(1 % +0,3)
0,1 °С; 0,01 °С; 0,01 мА; 0,01 В; 0,001 В;
0,1 м/с; 0,01 м/с
от минус 20 до плюс 80
- преобразователь тахометрический
диаметром 100 мм:
- в диапазоне от 0,25 до 3 м/с:
- в диапазоне от 3,1 до 30 м/с:
Разрешающая способность
дисплея прибора
Диапазон измерений температуры воз-
душного потока, °С
Пределы допускаемой погрешности
канала измерений температуры воз-
душного потока, °С
Масса, г
Габаритные размеры, мм
Напряжение питания, В
±(0,4 % +0,3);
±(0,3 % +0,25) (для термоанемометрического
преобразователя)
340
161,9×80,8×57,4
6 (4 алкалиновые батареи типа LR6)
Лист № 5
Всего листов 9
Рабочие условия эксплуатации:
- температур окружающей среды, °С:от 0 до плюс 50
- относительная влажности воздуха, % до 95
Примечания:
(*)
– для типа «Pt100» погрешность нормирована вместе с датчиком, для ТП – только для
электронного блока.
Основные технические характеристики приборов модели AMI300 приведены в таблице 3.
Таблица 3
ПараметрыAMI300
Диапазон измеряемых
температур (в зависимости от типа
НСХ первичного ТC или ТП), °С
- для типа «Pt100»:от минус 50 до плюс 250;
- для типа «K»: от минус 200 до плюс 1300;
- для типа «J»: от минус 100 до плюс 750;
- для типа «Т»: от минус 200 до плюс 400
Пределы допускаемой
погрешности
(*)
в зависимости от типа
НСХ первичного ТС или ТП):
- для типа «Pt100»: ±(0,25 °С + 0,3 % (от измеряемого значения));
- для типа «К»: ±1,1 °С или ±0,4 % (от измеряемого значения)
(берут большее значение);
- для типа «J»:`±0,8 °С или ±0,4 %;
- для типа «T»:±0,5 °С или ±0,4 %
Конструктивное исполнение и типТС: сменный, в т.ч. беспроводной (Pt100 SMART
подключаемого первичного термопре- PLUS), класс допуска «1/3 B»
образователя по ГОСТ 6651-2009;
ТП: сменный, класс 1 по ГОСТ Р 8.585-2001
(ГОСТ 6616-94)
Диапазон измерений аналоговых элек-
трических сигналов:
- постоянного тока, мА: 0÷20, 4÷20;
- напряжения постоянного тока, В: 0÷2,5, 0÷10
Пределы допускаемой абсолютной по-
грешности канала измерений аналого-
вых электрических сигналов:
- постоянного тока, мА±0,01;
- напряжения постоянного тока, В±0,002 (в диапазоне 0÷2,5 В); ±0,01 (0÷10 В)
Диапазон измерений скорости воз-
душного потока (в зависимости от ти-
па первичного преобразователя), м/с:
- преобразователь термоанемометри-
ческий:от 0,15 до 30;
- преобразователь тахометрический
диаметром 14 мм:от 0,8 до 25;
- преобразователь тахометрический
диаметром 70 мм:от 0,3 до 30;
- преобразователь тахометрический
диаметром 100 мм:от 0,25 до 30
- преобразователь тахометрический
диаметром 14 мм:
- в диапазоне от 0,8 до 3 м/с:
- в диапазоне от 3,1 до 25 м/с:
- преобразователь тахометрический
диаметром 70 мм:
- в диапазоне от 0,3 до 3 м/с:
- в диапазоне от 3,1 до 30 м/с:
±(3 % (от измеряемой величины) +0,03);
±(3 % +0,1)
±(3 % +0,13);
±(1 % +0,3)
±(3 % +0,1);
±(1 % +0,3)
Лист № 6
Всего листов 9
Пределы допускаемой погрешности
канала измерений скорости воздушно-
го потока (в зависимости от типа пер-
вичного преобразователя), м/с:
- преобразователь термоанемометри-
ческий:
- в диапазоне от 0,15 до 3 м/с:
- в диапазоне от 3,1 до 30 м/с:
±(3 % +0,1);
±(1 % +0,3)
от минус 20 до плюс 80
- преобразователь тахометрический
диаметром 100 мм:
- в диапазоне от 0,3 до 3 м/с:
- в диапазоне от 3,1 до 30 м/с:
Диапазон измерений температуры воз-
душного потока, °С
Пределы допускаемой погрешности
канала измерений температуры воз-
душного потока, °С
±(0,4 % +0,3);
±(0,3 % +0,25) (для термоанемометрического
преобразователя)
от 5 до 95
±2,9
от минус 20 до плюс 80;
от минус 40 до плюс 180
(высокотемпературный зонд)
±(0,3 % +0,25)
Диапазон измерений относительной
влажности, %
Пределы допускаемой абсолютной по-
грешности канала измерений относи-
тельной влажности (при температуре
18÷28 °С), %
Диапазон измерений температуры зон-
да «температура-влажность» и муль-
тифункционального зонда, °С
Пределы допускаемой погрешности
канала измерений температуры с при-
менением зонда «температура-
влажность» и мультифункционального
зонда (при температуре 18÷28 °С), °С
Диапазон измерений дифференциаль-
ного давления:
от минус 500 до плюс 500 Па;
от минус 2500 до плюс 2500 Па;
от минус 10000 до плюс 10000 Па;
от минус 500 до плюс 500 мбар;
от минус 2000 до плюс 2000 мбар
Диапазон измерений атмосферного
давления, гПа:
от 800 до 1100
Лист № 7
Всего листов 9
Пределы допускаемой погрешности
канала измерений дифференциального
давления, в диапазоне:
- от минус 500 до плюс 500 Па:±(0,2 % +2 Па); -
от минус 2500 до плюс 2500 Па:±(0,2 % +2 Па); -
от минус 10000 до плюс 10000 Па: ±(0,2 % +10 Па);
- от минус 500 до плюс 500 мбар:±(0,2 % +0,5 мбар);
- от минус 2000 до плюс 2000 мбар: ±(0,2 % +2 мбар)
Пределы допускаемой погрешности ±3 гПа
канала измерений атмосферного
давления, гПа
Разрешающая способность0,1 °С; 0,01 °С; 0,01 мА; 0,01 В; 0,001 В;
дисплея прибора 0,1 м/с; 0,01 м/с; 0,1 Па; 1 Па; 0,1 мбар; 1 мбар
Масса, г 380
Габаритные размеры, мм172×85,4×57,1
Напряжение питания, В 6 (4 алкалиновые батареи типа LR6)
Рабочие условия эксплуатации:
- температур окружающей среды, °С:от 0 до плюс 50
- относительная влажности воздуха, % до 95
Примечания:
(*)
– для типа «Pt100» погрешность нормирована вместе с датчиком, для ТП – только для
электронного блока.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист (в левом верхнем углу) руково-
дства по эксплуатации типографским способом, а также на корпус прибора при помощи на-
клейки.
Комплектность
В комплект поставки входят:
- прибор (серия и модель в соответствии с заказом)- 1 шт.;
- руководство по эксплуатации (на русском языке)- 1 экз.;
- методика поверки- 1 экз.;
- кейс для транспортировки- 1 шт.
По дополнительному заказу:
- чехол, сменные зонды (в т.ч. шарообразный зонд для измерения радиационной
температуры внутри помещения), измерительные модули, программное обеспечение, защит-
ный чехол с ремнем для переноски, телескопическая рукоятка.
Поверка
осуществляется по документу Мп 54561-13 «Измерители цифровые многофункциональные
моделей VT200, AMI300. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС»,
в марте 2013 г.
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до
плюс 1200 °С;
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по
ГОСТ 8.558-2009 в диапазоне температуры от минус 196 до плюс 660 °С;
Лист № 8
Всего листов 9
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами
допускаемой основной абсолютной погрешности измерения напряжения ±(10
-4
·U+1) мкВ,
где U –измеряемое напряжение, мВ; сопротивления ±(10
-5
·R+5·10
-4
), где R – измеряемое со-
противление, Ом.
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс
50 до плюс 700 °С
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-
1.3 с диапазоном воспроизводимых температур от минус 80 до плюс 300 °С и нестабильно-
стью поддержания заданной температуры ±(0,004…0,02) °С;
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном вос-
производимых температур от минус 48 до плюс 700 °С и нестабильностью поддержания за-
данной температуры ±(0,005…0,02) °С;
- сосуд Дьюара с азотом;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном темпера-
тур от плюс 300 до плюс 1100 °С;
- компаратор напряжений Р3003 (с блоком калибратора тока ЕР3003), класс точности
0,0005;
- камера климатическая мод. MHU-880CSSA, диапазон воспроизводимых значений
относительной влажности от 5 до 98 %;
- термогигрометр «ИВА-6АР», ПГ канала измерений относительной влажности
±1,0 % в диапазоне от 2 до 98 %;
- генератор влажного газа эталонный «Родник-4М», диапазон воспроизведения отно-
сительной влажности: 10…98 % (при температуре от плюс 15 до плюс 80 °С), пределы до-
пускаемой абсолютной погрешности воспроизведения относительной влажности: ±1,0 %;
- манометры грузопоршневые МП-2,5; МВП-2,5; МП-6; МП-60; КТ 0,02;
- манометр грузопоршневой МПА-15, КТ 0,01;
- эталонная аэродинамическая установка (стенд) с диапазоном воспроизведения ско-
рости воздушного потока от 0,1 до 30 м/с и с метрологическими характеристиками согласно
ГОСТ 8.542-86.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе руководства по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к измерителям
цифровым многофункциональным моделей VT200, AMI300
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие
технические условия.
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 8.558-2001. ГСИ. Термопары. Номинальные статические характеристики преобразо-
вания.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные эле-
менты термометров сопротивления из платины.
Международный стандарт МЭК 60584-1:1995 Термопары. Часть 1. Градуировочные
таблицы.
ГОСТ 2405-88. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тяго-
напоромеры. Общие технические условия
Техническая документация фирмы KIMO Instruments, Франция.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений темпера-
туры.
ГОСТ 8.547-86 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений относительной влажности газов.
Лист № 9
Всего листов 9
ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема
для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная
схема для средств измерений воздушного потока.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
фирма KIMO Instruments, Франция
FR-24700 MONTPON, Zone Industrielle BP16
Тел./факс: +33(0) 1 60 06 69 25 / 29
Заявитель
ООО «Евротест»
Адрес: 198216, г.Санкт-Петербург, Ленинский пр., 140
Тел\Факс +7 (812) 703-05-55 (многоканальный)
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер
в Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14884-95 | Измерители скорости движения транспортных средств дистанционные | Барьер 2-2М | АО "Запорожприбор", Украина, г.Запорожье | 1 год | Перейти |
| 27547-04 | Измерители мощности | NAUS 6 | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия | 1 год | Перейти |
| 3857-73 | Измерители флюктуаций | СК3-38 | Нет данных | Нет данных | Перейти |
| 57246-14 | Тонометры внутриглазного давления через веко цифровые портативные | ТГДц-02 | АО "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань | 1 год | Перейти |
| 51719-12 | Измерители артериального давления крови (тонометры) электронные автоматические с принадлежностями | Geratherm desktop 2.0 GT 6630 | Фирма "Geratherm Medical AG", Германия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
