Колонки топливораздаточные, колонки топливораздаточные комбинированные SK700-2/AdBlue, SK700-2/AdBlueЕх; SK700-2+AdBlueEx, ГРСИ 54551-13
Номер госреестра:
54551-13
Наименование СИ:
Колонки топливораздаточные, колонки топливораздаточные комбинированные
Обозначение типа:
SK700-2/AdBlue, SK700-2/AdBlueЕх; SK700-2+AdBlueEx
Производитель:
Фирма "Gilbarco GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51943
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
КолонкитопливораздаточныеSK700-2/AdBlue,SK700-2/AdBlueЕх,
колонки топливораздаточные комбинированные SK700-2+AdBlueEx
Назначение средства измерений
Колонки топливораздаточные SK700-2/AdBlue, SK700-2/AdBlueEx предназначены для
измерений объёма присадки к дизельному топливу на основе водных растворов мочевины
(торговых марок AdBlue, DEF и других) при выдаче его в топливные баки транспортных
средств.
Колонки топливораздаточные комбинированные SK700-2+AdBlueEx предназначены
для измерений объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до
40 мм
2
/с (сСт) и объёма присадки к дизельному топливу на основе водных растворов мочевины
(торговых марок AdBlue, DEF и других) при выдаче его в топливные баки транспортных
средств.
Описание средства измерений
Принцип работы колонок топливораздаточных комбинированных SK700-2+AdBlueЕх
(колонок топливораздаточных SK700-2/AdBlue, SK700-2/AdBlueEx) состоит в следующем:
топливо (жидкость) из резервуара при помощи насоса с газоотделителем через фильтр и
приёмный клапан подаётся в счётчик поршневой или объёмно-шнековый (расходомер
массовый кориолисовый), из которого через раздаточный рукав с краном поступает в бак
транспортного средства.
Информация о количестве топлива (жидкости), прошедшее через счётчик (расходомер),
поступает в электронно-вычислительное устройство колонок. На цифровом табло колонки
отображается количество отпущенного топлива (жидкости), его цена и стоимость.
Установка показаний на цифровом табло разового учета выданного объёма топлива
(жидкости) в положение нуля производится автоматически при снятии раздаточного крана.
ОсновнымиэлементамиколоноктопливораздаточныхSK700-2/AdBlue,
SK700-2/AdBlueЕх являются:
- расходомер массовый LPGmass фирмы «Endress+Hauser Flowtec AG», Швейцария (в
госреестре средств измерений №37965-08);
- электронно-вычислительное устройство Sаndpiper 2 (Е101) производства фирмы
«Gilbarco GmbH & Co. KG», Германия;
- раздаточный рукав с краном.
Основнымиэлементамиколоноктопливораздаточныхкомбинированных
SK700-2+AdBlueEx являются:
- счётчик (измеритель объёма) поршневого типа С+ или V+, либо объёмно-шнековый
счётчик типа Ecometer;
- электронно-вычислительное устройство Sаndpiper 2 (Е101) производства фирмы
«Gilbarco GmbH & Co. KG», Германия;
- насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140
производительностью 90 л/мин и 140 л/мин соответственно;
- датчик импульсов 01-04 производства фирмы «Eltomatic», Дания или SK700 или
SK700 IS фирмы «Gilbarco GmbH & Co. KG», Германия, или M11128 (SIP) или 140861632 (ILV)
или M0140893503;
- раздаточный рукав с краном.
В зависимости от комплектации колонки могут оснащаться модулями для приёма
платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными
Лист № 2
Всего листов 5

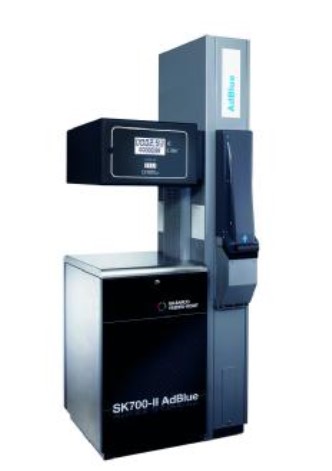

Р и с у н о к1 –а) колонки топливораздаточные SK700-2/AdBlue, SK700-2/AdBlueЕх;

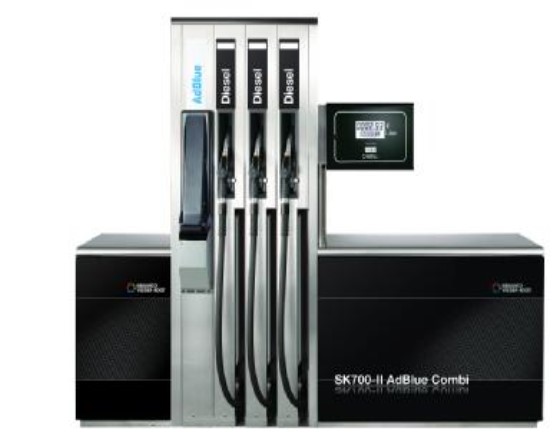

б) колонки топливораздаточные комбинированные SK700-2+AdBlueEx.
информационными дисплеями, панелями предварительной установки дозы, считывателями
штрих-кода, радиочастотной идентификацией RFID.
Колонки могут быть оснащены модулем температурной компенсации (АТС)
производства фирмы “Gilbarco Inc.” или “Gilbarco GmbH & CO. KG”, что позволяет
производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к
температуре 15 ºС.
ИсполнениеколоноктопливораздаточныхSK700-2/AdBlueЕхвотличиеот
SK700-2/AdBlue является взрывозащищённым.
Колонки топливораздаточные SK700-2/AdBlue, SK700-2/AdBlueЕх выпускаются без
встроенного насоса, применяется погружной насос в резервуаре. Давление жидкости на входе
колонки должно быть не менее 0,2 МПа.
Колонки топливораздаточные комбинированные SK700-2+AdBlueEx выпускаются со
встроенным насосом или без насоса, в последнем случае применяется погружной насос в
резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно
быть не менее 0,2 МПа.
Блок электроники может комплектоваться электронагревателем для устойчивой работы
при отрицательных температурах окружающего воздуха.

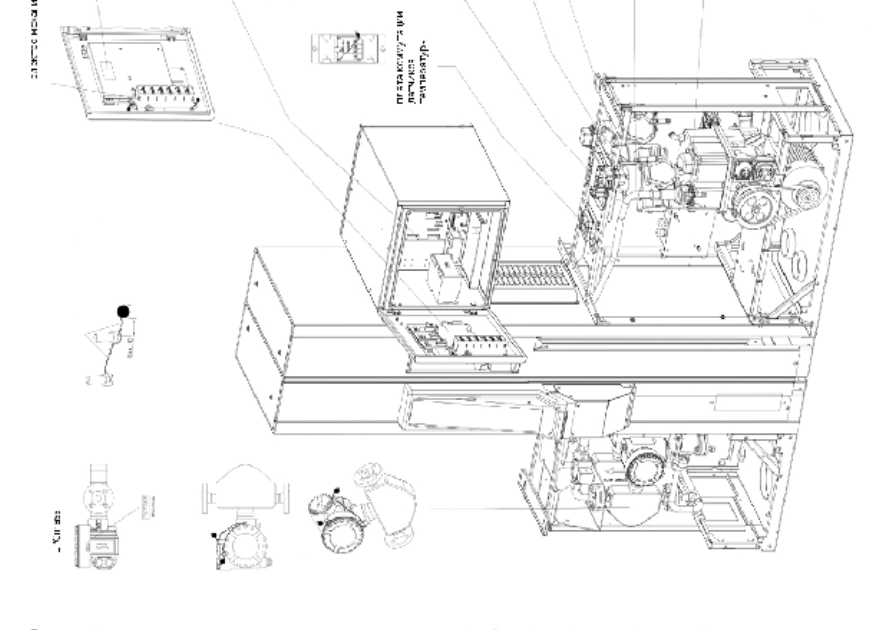

Схемыпломбировкиэлектронногоблока,расходомера,счётчиковколонок
топливораздаточныхSK700-2/AdBlue,SK700-2/AdBlueЕх,колонок топливораздаточных
комбинированных SK700-2+AdBlueEx приведены на рисунке 1.
Программное обеспечение
Внутреннее ПО выполняет функции вычисления и отображения объёма отпущенного
топлива (жидкости), управления режимами работы колонок, передачи результатов измерений в
систему верхнего уровня.
Уровеньзащитыпрограммногообеспеченияколоноктопливораздаточных
SK700-2/AdBlue,SK700-2/AdBlueЕх,колоноктопливораздаточных комбинированных
SK700-2+AdBlueEx от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
а)
б)
Лист № 3
Всего листов 5

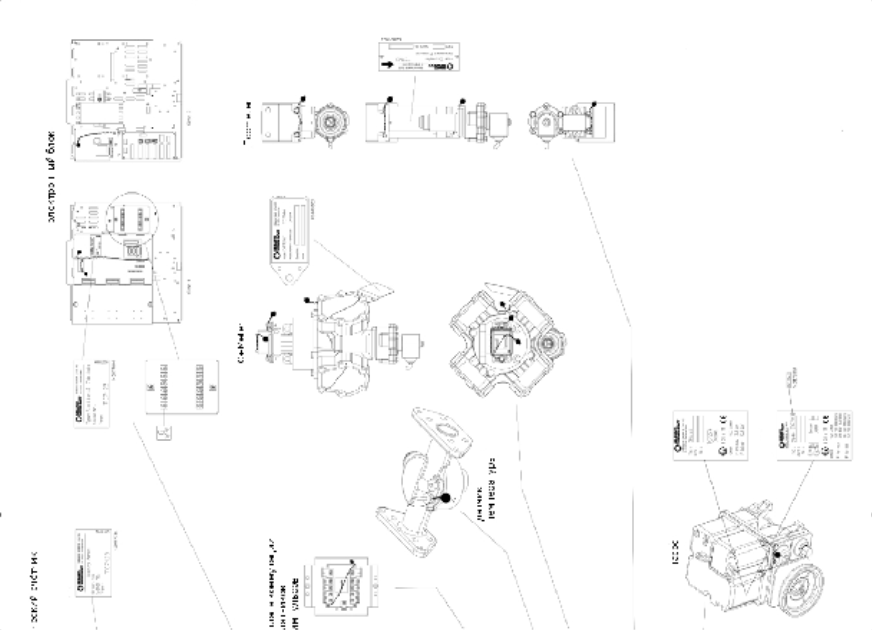

Р и с у н о к 1 – Схема пломбировки колонок.
Лист № 4
Всего листов 5
SW E101
Не ниже
29-04-05E
Т а б л и ц а 1 – Идентификационные данные программного обеспечения
Номер
версии
ПО
Цифровой
НаименованиеИдентификационноеидентификатор ПО
ПОнаименование ПО(контрольная
сумма)
Алгоритм
вычисления
цифрового
идентификатора
ПО
Программный
код для
вычислительного
устройства Е101
4FE0CRC16
Метрологические и технические характеристики
± 0,25
Напряжение электропитания, В
Условия эксплуатации:
-
относительная влажность, %
-
атмосферное давление, кПа
-
температура окружающей среды, °С
Т а б л и ц а 2
Наименование параметраЗначение
40; 70; 130
5; 5; 10
5; 5; 10
± 0,25
± 0,4
Номинальный расход топлива, л/мин
Наименьший расход топлива, л/мин
Минимальная доза выдачи топлива, л
Пределы допускаемой основной относительной погрешности измерений
объема топлива при температуре окружающей среды (20 ± 5) °С, %
-
при номинальном расходе
-
при наименьшем расходе
Пределы допускаемой дополнительной относительной погрешности
измерений объема топлива при температуре, отличной от (20 ± 5) °С, в
пределах температур окружающей среды и топлива от минус 40 °С до
плюс 55 °С, %
220
, 380
+
10 %
+
10 %
-
15 %
-
15 %
Потребляемая мощность, кВт, не более
Масса, кг, не более
Габаритные размеры, мм, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
4,5
765
2195 × 580 × 1970
12
12000
до 100
от 84,0 до 106,7
от минус 40 до
плюс 55
Знак утверждения типа
наносят на маркировочную табличку колонки фотографическим способом и на титульные
листы эксплуатационной документации типографским способом.
Комплектность средстваизмерений
Т а б л и ц а 4 – Комплектность средства измерений
НаименованиеКоличество
Колонка
Раздаточный рукав с краном
Руководство по эксплуатации
Запасные части и принадлежности
1 шт.
по заказу
1 экз.
по заказу
Лист № 5
Всего листов 5
Сведения ометодиках (методах) измерений
В колонках реализован прямой метод непосредственной оценки объёма жидкости
объёмным счётчиком или расходомером массовым кориолисовым, проходящего через колонку,
в единицах объёма.
Поверка
осуществляется по документу: МИ 1864-88 «Рекомендация. ГСП. Колонки топливораздаточные.
Методика поверки».
При поверкеприменяются следующиесредстваизмерений:
-
мерники 2-го разряда вместимостью 5, 10, 20, 50, 100 л с основной погрешностью
не более± 0,1 % по ГОСТ 8.400-80.
Нормативные и технические документы, устанавливающие требования к колонкам
топливораздаточным Trial-2/AdBlue, SK700-2/AdBlueЕх, колонкамтопливораздаточным
комбинированным SK700-2+AdBlueEx
ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости».
Техническая документация «Gilbarco GmbH & Co. KG», Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения
единстваизмерений
Осуществление торговли и товарообменных операций.
Изготовитель
«Gilbarco GmbH & Co. KG», Германия
Ferdinand-Henze-Str.,9 D-33154 Salzkotten, Deutschland.
Phone/Fax: +49(0) 5258 130
Заявитель
Представительство Общества с ограниченной ответственностью «Данахер ЮКей Индастриз
Лимитед» («Гилбарко Видер-Рут СНГ и Монголия»)
127051, Москва, Цветной бульвар, д. 25, стр. 3,
тел/факс: +7 (495) 664 75 75, 664 75 88, 664 75 92
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418, Москва, Нахимовский пр., 31,
тел.: +7 (495) 544 00 00
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
М.п.«__» _________ 2013 г.
