Номер госреестра:
54548-13
Наименование СИ:
Анализаторы калибровочные
Обозначение типа:
Citrex H4
Производитель:
Фирма "Imtmedical AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51939
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы калибровочные Citrex H4
Назначение средства измерений
Анализаторы калибровочные Citrex H4 (далее анализаторы) предназначены для изме-
рений давления, расхода, объема, объемной доли кислорода, атмосферного давления и темпе-
ратуры при тестировании, калибровке и проверки основных функций применяемых в медици-
не аппаратов ингаляционного наркоза и искусственной вентиляции легких.
Описание средства измерений
Анализаторы представляют собой портативные приборы со специальными режимами
для измерения параметров работы аппаратов ингаляционного наркоза и искусственной венти-
ляции легких (далее аппараты ИН и ИВЛ).
Установка режимов и параметров работы анализаторов осуществляется с помощью
кнопок на лицевой панели модуля управления и индикации и нажатием на активные области
сенсорного дисплея. Результаты измерений и параметры режимов работы выводятся на дис-
плей анализатора.
Для измерения параметров работы аппаратов ИН и ИВЛ анализаторы подключаются
к тестовому легкому и аппаратам ИН и ИВЛ с помощью комплекта принадлежностей.
Для измерения давления, воспроизводимого аппаратами ИН и ИВЛ, анализаторы че-
рез канал потока или разъем высокого давления, расположенные на его задней панели, под-
ключаются к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение расхода и объема, воспроизводимых аппаратами ИН и ИВЛ, осуществля-
ется при подключении анализаторов через канал потока к тестовому легкому и аппаратам ИН
и ИВЛ.
Измерение объемной доли кислорода в среде, воспроизводимой аппаратами ИН и
ИВЛ, выполняется с помощью датчика кислорода, подключаемого к измерительной ячейке на
верхней панели анализаторов.
При тестировании, калибровке и проверки работы аппаратов ИН и ИВЛ анализаторы
непрерывно измеряют атмосферное давление и температуру с помощью встроенных датчиков
атмосферного давления и температуры.
Принцип действия анализаторов основан на преобразовании сигнала измеряемой ве-
личины, поступающего в измерительный преобразователь, в выходной сигнал, пропорцио-
нальный измеряемой величине. Для каждой измеряемой величины в анализаторах доступен
выбор единиц измерения.
Для связи с компьютером и печати данных результатов измерений используются кар-
та microSD, интерфейсы аналогового выхода, RS-232, USB, Ethernet.
Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-
изготовителем. Программное обеспечение идентифицируется путем вывода на дисплей анали-
заторов на информационном экране номера версии программного обеспечения.
Идентификационные данные программного обеспечения
Номер версии
программного
обеспечения
Наименова-
ние про-
граммного
обеспечения
«CITREX»
Идентификацион-
ное наименование
программного
обеспечения
«CITREX H4»
3.1.000
Цифровой идентификатор
программного обеспече-
ния (контрольная сумма
исполняемого кода)
Недоступен, вследствие
защиты встроенного ПО
от чтения и записи
Алгоритм вы-
числения про-
граммного
обеспечения
-
Лист № 2
Всего листов 5
Анализатор имеет защиту программного обеспечения от преднамеренных или не-
преднамеренных изменений, реализованную фирмой-изготовителем на этапе производства
путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С»
по МИ 3286-2010.

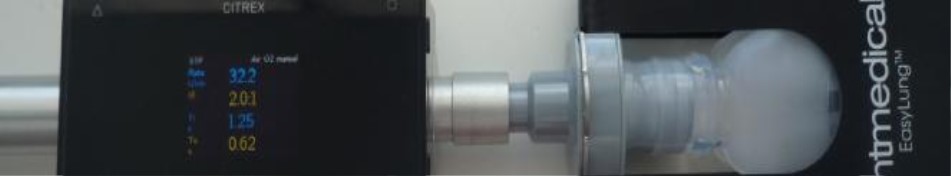

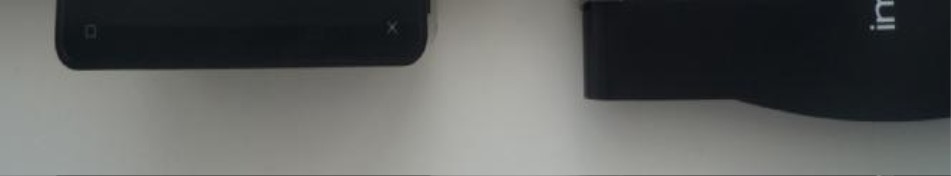

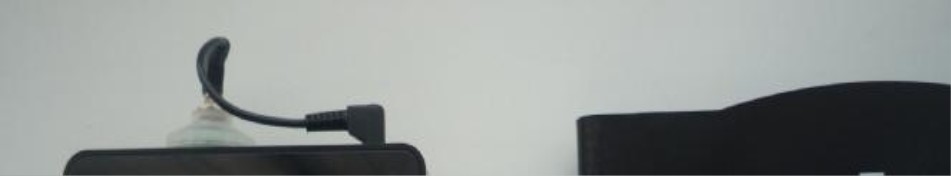

Фотография общего вида представлена на рисунке 1.
Рисунок 1
Метрологические и технические характеристики
±0,01
Значение характеристики
3
от минус 5 до плюс 15
±0,5
3
от 0 до 1000
№Наименование характеристики
п/п
12
1Диапазон показаний низкого давления, кПа
2Пределы допускаемой погрешности при измерении низкого
давления:
- абсолютной в диапазоне давления от минус 1,5 до
плюс 1,5 кПа, кПа
- приведенной в диапазонах давления от минус 5 до
минус 1,5 кПа и от 1,5 до 15 кПа, %
12
3Диапазон показаний высокого давления, кПа
4Пределы допускаемой погрешности при измерении высо-
кого давления:
- абсолютной в диапазоне давлений от 0 до 100 кПа, кПа
- приведенной в диапазоне давления от 100 до 1000 кПа, %
5Диапазон показаний расхода, дм
3
/мин
±1,0
±1,0
от минус 300 до плюс 300
Лист № 3
Всего листов 5
±0,02
±0,02
±1,0
от минус 10 до плюс 10
6Пределы допускаемой погрешности при измерении расхо-
да:
- абсолютной в диапазоне расхода от минус 5 до
плюс 5 дм
3
/мин, дм
3
/мин
- приведенной в диапазоне расхода от минус 300 до
минус 5 дм
3
/мин и от 5 до 300 дм
3
/мин, %
7Диапазон показаний объема, дм
3
8Пределы допускаемой погрешности при измерении объема:
- абсолютной в диапазоне объема от минус 1 до плюс 1 дм
3
,
дм
3
- относительной в диапазоне объема от минус 10 до
минус 1 дм
3
и от 1 до 10 дм
3
, %
±2,0
от 0 до 100
±1,0
от 80 до 120
±1,0
от 0 до 50
9Диапазон показаний объемной доли кислорода, %
10 Пределы допускаемой приведенной погрешности при
измерении объемной доли кислорода, %
1Диапазон показаний атмосферного давления, кПа
11 Пределы допускаемой приведенной погрешности при
измерении атмосферного давления, %
12Диапазон показаний температуры, °С
13 Пределы допускаемой абсолютной погрешности при
измерении температуры, °С
14Напряжение питания от сети переменного тока, В
15Габаритные размеры, мм, не более
16Масса, кг, не более
±0,5
от 100 до 240
114х60х70
0,4
Знак утверждения типа
наносится на табличку, расположенную на задней панели анализатора в виде наклейки.
Комплектность средства измерений
Наименование
Анализатор калибровочный Citrex H4
Датчик кислорода
Кабель датчика кислорода
Заглушка кислородной ячейки
Бактериальный фильтр
Трубка подачи алюминиевая
Набор адаптеров (11 предметов)
Трубка силиконовая
Сетевой адаптер
Вилка сетевого адаптера
Набор MicroSD 4GB multi
Кабель USB
Тестовое легкое EasyLung
Сумка для переноски и хранения
Инструкция по эксплуатации Citrex H4
Количество
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП 54548-13 «Анализаторы калибровочные Citrex H4. Методи-
ка поверки», утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 15.05.2013 г.
При поверке используются следующие основные средства поверки
Лист № 4
Всего листов 5
№Наименование средства измерений
п/п
1Калибратор многофункциональный
MC2-R
Метрологические характеристики
Диапазон измере-Погрешность,
нийкласс точности
0-10 кПа±(0,015 %П+0,025 %ВПИ)
±40 кПа±(0,015 %П+0,02 %ВПИ)
-100…+200 кПа±(0,015 %П+0,01 %ВПИ)
-100…+2000 кПа±(0,035 %ВПИ)
80-120 кПа±0,03 кПа
0,004-400 дм
3
±0,5 %
1,8-90 дм
3
/мин±0,008 дм
3
/мин
90-900 дм
3
/мин±0,26 %
Объемная доля О
2
0,001 %
20,9 %±0,5 %
99,999 %±0,001 %
-70…+100 °С точность поддержания
±0,3 °С
0-250 °С1 разряд
2Установка поверочная для счетчиков
газа УПС-7,5
3Стенд для поверки спирометров
СПС-02
4ПГС в баллонах:
азот нулевой
воздух нулевой,
кислород ОСЧ
5 Камера климатическая
MHU-225 CSSA
6Термометр сопротивления платиновый
ПТС-10
7Измеритель-регулятор температуры
многоканальный прецизионный
МИТ8.10М
-200…+500 ºС±(0,0035+10
-5
t) ºС
Сведения о методиках (методах) измерений
В соответствии с документом «Анализатор калибровочный Citrex H4. Инструкция по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к Анализаторам
калибровочным Citrex H4
Техническая документация изготовителя «Анализатор калибровочный Citrex H4. Ин-
струкция по эксплуатации».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям (при тестировании, калибровке и проверке основных
функций аппаратов ингаляционного наркоза и искусственной вентиляции легких).
Изготовитель
IMTMEDICAL AG, Швейцария
Gewerbestrasse 8, CH-9470 Buchs SG, Швейцария, тел.: +
4 181 750 6699
, +
4 181 750 6695,
Заявитель
ЗАО «Бернер Росс Медикал», 107031 г. Москва, Петровский пер., д. 1/30 стр.1,
тел.:(495) 629-44-70, 629-06-85, 200-26-10, 609-00-59, факс: (495) 564-82-64
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ФБУ "Ивановский ЦСМ", 153000, г. Иваново, ул. Почтовая, д. 31/42,
тел.: (4932) 32-84-85, факс: (4932) 41-60-79, e-mail:
, аттестат аккредита-
ции № 30072-11.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.« ____ » _____________ 2013 г.
