Номер госреестра:
54534-13
Наименование СИ:
Установка спектрографическая
Обозначение типа:
ДФС-8-3
Производитель:
Фирма "АВИСМА" филиал ОАО "Корпорация "ВСМПО-АВИСМА", г.Березники
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51924
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Установка спектрографическая ДФС-8-3
Назначение средства измерений
Установка спектрографическая ДФС-8-3 (далее – установка) предназначена для из-
мерения содержания элементов в жидких и твердых веществах и материалах по аттестован-
ным методикам (методам) измерений.
Описание средства измерений
Принцип действия установки основан на методе эмиссионного спектрального анали-
за, использующего зависимость интенсивности спектральных линий от количественного со-
держания элементов в пробе.
Установка состоит из полихроматора с системой регистрации сигналов, источника
возбуждения спектра, штатива, системы охлаждения и микроденситометра. Источник возбу-
ждения спектров излучения создает электрический разряд между исследуемой пробой и под-
ставным электродом. При разряде происходит возбуждение атомов и ионов пробы, которые в
дальнейшем переходя на нижние электронные уровни испускают излучения характерного
спектрального состава. Данное излучение через входную щель попадает на дифракционную
решетку полихроматора, где происходит разложение оптического излучения в спектр, харак-
теризующий состав пробы, при этом каждому элементу соответствует своя совокупность
спектральных линий, интенсивность которых зависит от количественного содержания данно-го
элемента в пробе. Излучение спектральных линий проецируется на фотопластины.
Количественное определение элементов производится при помощи микроденсито-
метра на основании оптической плотности характерных участков экспонированной фотопла-
стины.

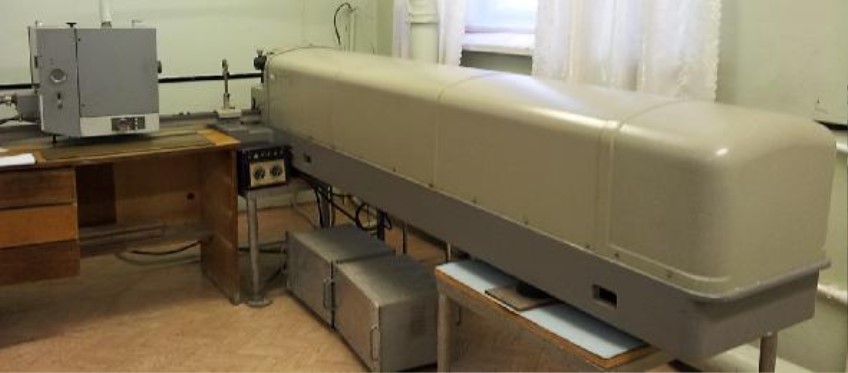

Внешний вид установки представлен на рисунке 1.
Рисунок 1 Внешний вид установки спектрографической ДФС-8-3
Место нанесения знака поверки
Лист № 2
Всего листов 3
Наименование характеристик
Значения характеристик
Спектральный диапазон, нм
230 - 350
16
8
Масса прибора, кг
520
Полный средний срок службы, лет
10
Метрологические и технические характеристики
Предел допускаемого СКО случайной составляющей относи-
тельной погрешности измерений выходного сигнала, %
Относительное изменение выходного сигнала в течение 6 ча-
сов, %, не более
Питание:
- напряжение, В
- частота, Гц
Габаритные размеры, мм
220 ± 22
50
3000х700х510
Условия эксплуатации:
Температура окружающей среды,
0
С
Относительная влажность, %, не более
от 10 до 35
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
- установка спектрографическая ДФС-8-3;
- источник возбуждения спектра ИВС-28;
- микроденситометр МД 100;
- руководство по эксплуатации;
- МП 13-251-2013 «ГСИ. Установка спектрографическая ДФС-8-3. Методика поверки».
Поверка
осуществляется по документу МП 13-251-2013 «ГСИ. Установка спектрографическая
ДФС-8-3. Методика поверки», утвержденному ФГУП «УНИИМ» 28 февраля 2013 г.
Перечень эталонных средств поверки:
- ГСО 503-74 – 508-74 стандартные образцы состава титана металлического для спектрально-
го анализа (комплект).
Сведения о методиках (методах) измерений
ГОСТ 9853.23-96 «Титан губчатый. Спектральный метод определения кремния, же-
леза, никеля»;
ГОСТ 9853.24-96 «Титан губчатый. Спектральный метод определения ванадия, мар-
ганца, хрома, меди, циркония, алюминия, молибдена, олова, магния и вольфрама».
Нормативные документы, устанавливающие требования к установке
ГОСТ 9853.23-96 «Титан губчатый. Спектральный метод определения кремния, же-
леза, никеля»;
ГОСТ 9853.24-96 «Титан губчатый. Спектральный метод определения ванадия, мар-
ганца, хрома, меди, циркония, алюминия, молибдена, олова, магния и вольфрама».
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Установка применяется вне сферы государственного регулирования обеспечения
единства измерений.
Изготовитель
«АВИСМА» филиал ОАО «Корпорация ВСМПО-АВИСМА»
618421, Россия, Пермский край,
г. Березники, ул. Загородная, 29
Тел: +7 (3424) 29-31-03
Факс: +7 (3424) 29-30-99
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, 4
Аттестат аккредитации № 30005-11 от 03.08.2011
Тел.: +7 (343) 350-26-18, факс: (343) 350-20-39, e-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«___» _________ 2013 г.
