Газоанализаторы APXA-370, ГРСИ 54532-13
Номер госреестра:
54532-13
Наименование СИ:
Газоанализаторы
Обозначение типа:
APXA-370
Производитель:
Фирма "Horiba Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.08.2018
Описание типа:
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 51921
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы APXA – 370
Назначение средства измерений
Газоанализаторы APXA – 370 предназначены для измерений массовой концентрации
или объемной доли сероводорода (H
2
S), диоксида серы (SO
2
), оксида азота (NO), диоксида
азота (NO
2
), аммиака (NH
3
), оксида углерода (CO), озона (O
3
), метана (CH
4
), суммы углево-
дородов (СН) в пересчете на метан, суммы углеводородов за вычетом метана (НCH) в атмо-
сферном воздухе.
APMA-370
CO
APNA-370 NH
3
x
, NН
3
APSA-370 H
2
S
H
2
S
APSA-370 SO
2
/H
2
S
SO
2
, H
2
S
APHA-370
пламенно-ионизационный
APОA-370
O
3
Описание средства измерений
Газоанализаторы APXA 370 (далее газоанализаторы) представляют собой ста-
ционарные автоматические показывающие приборы непрерывного действия, используемые
как автономно, так и в составе измерительных аналитических комплексов.
Газоанализаторы выпускаются нескольких модификаций, отличающихся обозначе-
нием и принципом действия, и приведены в таблице 1.
Таблица 1.
МодификацияОпределяемый компонентПринцип действия
APNA-370
NO, NO
2
, NО
x
APSA-370
SO
2
оптико-абсорбционный
(в ИК области спектра)
хемилюминесцентный
хемилюминесцентный
c конвертером (CU-2)
флуоресцентный
флуоресцентный
со встроенным конвертером (CU-1)
флуоресцентный
со встроенным конвертером (CU-1)
метан (CH
4
), сумма углеводо-
родов (СН) в пересчете на
метан, сумма углеводородов за
вычетом метана (НCH)
оптико-абсорбционный
(в УФ области спектра)
Конструктивно газоанализатор выполнен в одном блоке (кроме модификации
APNA-370 в варианте для определения NH
3
где конвертер и анализатор располагаются в
двух отдельных блоках).
На лицевой панели газоанализаторов расположены органы управления, сенсорный
графический жидкокристаллический экран, разъем для карты памяти типа CF, корпус основ-
ного фильтра, служебный последовательный порт.
На задней панели газоанализаторов расположены последовательный порт вво-
да/вывода данных RS-232С, аналоговый выход 4-20 мА (опционально) и порт Ethernet.
Способ отбора пробы – принудительный, при помощи встроенного побудителя рас-
хода.
Газоанализаторы применяются только во взрывобезопасных помещениях.
В газоанализаторах предусмотрены возможность автоматической калибровки, авто-
матического определения диапазона измерения для аналогового выхода.

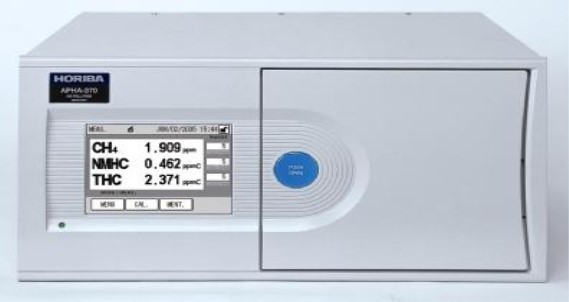

Внешний вид газоанализаторов представлен на рисунке 1.
Лист № 2
Всего листов 6
Рисунок 1. Внешний вид газоанализаторов APXA – 370 модификации APНA-370.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение APXA-370.
Программное обеспечение осуществляет функции:
·
выбор измерительного канала;
·
расчет содержания определяемого компонента,
·
отображение результатов измерений на ЖКИ дисплее газоанализатора;
·
передачу результатов измерений по интерфейсу связи с ПК,
·
контроль целостности программных кодов ПО, настроечных и калибровочных
констант;
·
контроль общих неисправностей (связь, конфигурация);
·
контроль архивации измерений,
·
контроль внешней связи (RS232С, Ethernet).
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании
метрологических характеристик.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
APXA-370
APXA-370
P1000878001Х
NA
NA
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2.
Цифровой
идентификатор
программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
*Номер версии (идентификационный номер) программного обеспечения должен быть не ни-
же указанного в таблице.
Метрологические и технически характеристики
1. Диапазоны измерений и пределы допускаемой основной погрешности приведены
в таблице 3.
Диапазоны измерений
Модификация
Определяемый
компонент
APNA-370
от 0 до 0,07
св. 0,07 до 4,0
APNA-370
APNA-370 NH
3
от 0 до 0,10
св.0,10 до 6,0
APNA-370 NH
3
APMA-370
APОA-370
APHA-370
от 0 до 3,6
св. 3,6 до 70
Лист № 3
Всего листов 6
Таблица 3.
Пределы допускаемой
основной погрешности*
3
массовой
объемной
концентрации,
доли, млн
-1
мг
/
м
(ppm)
приведенной относитель-
γ, %ной δ, %
APSA-370
APSA-370 SO
2
/H
2
S
APSA-370 H
2
S
APSA-370 SO
2
/H
2
S
от 0 до 0,06
св. 0,06 до 6,0
от 0 до 0,008
св. 0,008 до 1,5
от 0 до 0,07
св. 0,07 до 4,0
от 0 до 0,10
св.0,10 до 6,0
от 0 до 0,02± 20-
св.0,02 до 2,0 - ± 20
от 0 до 0,005± 20-
св.0,005 до 1,0 - ± 20
от 0 до 0,05 ± 20 -
св. 0,05 до 3,0 - ± 20
от 0 до 0,05 ± 20 -
св. 0,05 до 3,0-± 20
от 0 до 0,05± 20-
св. 0,05 до 3,0 - ± 20
от 0 до 0,05± 20-
св. 0,05 до 3,0 - ± 20
от 0 до 0,04
св. 0,04 до 2,5
от 0 до 3
св. 3 до 125
от 0 до 0,03
св. 0,03 до 2,0
от 0 до 0,05± 20-
св. 0,05 до 3,0 - ± 20
от 0 до 2,5± 15-
св. 2,5 до 100 - ± 15
от 0 до 0,015± 15-
св. 0,015 до 1,0± 15
Диоксид
серы (SO
2
)
Сероводород
(H
2
S)
Оксид азота
(NO)
Диоксид азота
(NO
2
)
Сумма окислов
азота (NО
x
) в
пересчете на
NO
Сумма окислов
азота (NО
x
) в
пересчете на
NO
2
Аммиак
(NH
3
)
Оксид углерода
(CO)
Озон
(O
3
)
Сумма
углеводородов
в пересчете на
метан (ΣСН),
метан (СН
4
),
сумма углево-
дородов за вы-
четом метана
(ΣNСН)
от 0 до 5± 15-
св. 5 до 100 - ± 15
Примечание:
1. *Пределы допускаемой основной погрешности нормированы при условии использования для
градуировки и поверки газоанализатора поверочного нулевого газа с объемной долей определяемой
примеси, не более, млн
-1
:
- H
2
S – 0,0005 (генератор нулевого воздуха ZAG мод. ZAG7001);
- NH
3
0,005 (генератор
нулевого воздуха ZAG мод. ZAG7001, генератор
нулевого воздуха мод.
701);
- СО 0,1 (генератор нулевого воздуха утвержденного типа или азот особой чистоты по
ТУ 2114-007-53373468-2008 марки 5,8).
2. Пересчет объемной доли (млн
-1
) в массовую концентрацию компонента (мг/м
3
) проводится с при-
ведением к температуре 0
о
С и давлению 760 мм рт. ст. в соответствии с требованиями РД
52.04.186-89.
2. Предел допускаемой вариации показаний газоанализаторов: 0,3, в долях от преде-
лов допускаемой основной погрешности.
Лист № 4
Всего листов 6
3. Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы:
0,3, в долях от пределов допускаемой основной погрешности.
4. Пределы допускаемой дополнительной
погрешности от изменения температуры
окружающей среды от 20 °С в пределах
рабочих условий эксплуатации
на каждые 10 °С: ±
0,3, в долях от пределов допускаемой основной погрешности.
5. Суммарная дополнительная погрешность от влияния содержания неизмеряемых
компонентов в анализируемой газовой смеси, указанных в п.13, в долях от пределов допус-
каемой основной погрешности, не более:0,8
6. Время прогрева газоанализатора, ч, не более3
7. Время установления показаний Т
0,9
, с, не более
APSA-370: по каналу SO
2
– 120, по каналу H
2
S – 180;
APNA-370: по каналам NO, NO
2
– 90; по каналу NH
3
– 300;
APMA-370: по каналу СO – 50;
APОA-370: по каналу O
3
– 75;
APHA-370: по каналу СH
4
– 60.
8. Напряжение питания переменным током частотой (50 ± 1) Гц, В(230 ± 23)
9. Габаритные размеры газоанализатора, мм, не более
длина 430, ширина 550, высота 221
Габаритные размеры конвертора CU-2, мм, не более
длина 430, ширина 550, высота 310
10. Масса, кг, не более (для разных модификаций)16 – 46
11. Потребляемая электрическая мощность, В·А,
(максимальное значение) не более240
12. Условия эксплуатации:
- диапазон температур окружающей среды,
о
Сот 5 до 40
- относительная влажность окружающего воздуха: до 80 %
(без конденсации влаги)
- диапазон атмосферного давления, кПаот 84 до 106,7
13. Параметры и состав анализируемой газовой смеси:
- температура газовой смеси на входе газоанализатора,
о
Сот 5 до 40
- диапазон объемного расхода газовой смеси на входе газоанализатора, (обеспечива-
ется встроенным побудителем расхода), дм
3
/мин 0,6 - 1,6
- относительная влажность газовой смеси до 95 %
(без конденсации влаги)
- содержание неизмеряемых компонентов:
- не более максимально-разовой ПДК газов-загрязнителей атмосферы в соответствии
с ГН 2.1.6.1338-03 (для всех модификаций кроме модификаций APSA-370 и APNA-370 c
конвертером);
- не более верхнего значения диапазона измерений определяемых компонентов (для
модификаций APSA-370 и APNA-370 c конвертером);
Примечание: сероорганические соединения (для модификации APSA-370 c конвер-
тером по каналу измерений Н
2
S) в анализируемой газовой пробе должны отсутствовать.
14. Средняя наработка на отказ 24000 ч (при доверительной вероятности Р=0,95)
15. Средний срок службы 10 лет
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руко-
водства по эксплуатации и на табличке, расположенной на задней панели газоанализаторов.
Лист № 5
Всего листов 6
APXA – 370
Комплектность средства измерений
Комплект поставки газоанализаторов APXA – 370 приведен в таблице 4.
Таблица 4.
Обозначение
НаименованиеКол.
Газоанализатор*1 шт.
МП-242-1530-2013
Сетевой кабель1 шт.
Руководство по эксплуатации1 экз.
Методика поверки1 экз.
Комплект фильтров (24 шт)2 комплекта
Примечание: Модификация газоанализатора определяется при заказе
Поверка
осуществляется по документу МП-242-1530-2013 «Газоанализаторы APXA 370. Методика
поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 апреля 2013 г.
Основные средства поверки:
-рабочий эталон 1-горазрядагенераторгазовыхсмесейГГС-03-03по
ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными об-
разцами состава: газовые смеси Н
2
S/N
2
, SO
2
/N
2
, NO
2
/N
2
, NO/N
2
, NH
3
/N
2
, CO/N
2
, CH
4
/N
2
в
баллонах под давлением по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда - калибратор газовых смесеймодели146i (№ 46818 - 11 в
Госреестре СИ РФ) для получения ПГС на основе озона; диапазон измерений от
(0,05 5,0) млн
-1
, пределы допускаемой относительной погрешности воспроизведения
объемной доли озона в ПГС ± 5 %.
- генератор нулевого воздуха ZAG мод. ZAG7001 фирмы Environnement s. (№ 37681-
08 в Госреестре СИ РФ).
- поверочный нулевой газ (ПНГ) – воздух по ТУ 6-21-5-82.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы APXA – 370. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализа-
торам APXA – 370
1. ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха.
2. ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содер-
жания компонентов в газовых средах.
3. Техническая документация фирмы - изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при осуществлении деятельности в области охраны окружающей среды
Изготовитель
Фирма HORIBA Ltd., Япония
Адрес: Head Office/Factory 2, Miyanohigashi, Kisshoin Minami–Ku Kyoto 601–8510, Japan.
Тел. +81 75 313 8121, факс +81 75 321 8312.
Лист № 6
Всего листов 6
Заявитель
ООО «ХОРИБА»
Адрес: Россия, 127106 г. Москва, Алтуфьевское шоссе, д.13, корп.5
Телефон:(495) 221–87–71
Факс:(495) 221–87–68
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail:
,
аттестат аккредитации № 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
15408-96 Газоанализаторы портативные AUER TOX-METER PID Фирма "Auer-Gesellschaft GmbH", Германия 1 год Перейти
70544-18 Газоанализаторы портативные Микросенс М3 (PID) ООО "ЭМИ-Прибор", г.С.-Петербург 1 год Перейти
15233-96 Газоанализаторы PLMS GD 4000 Фирма "PPM Systems Oy", Финляндия 1 год Перейти
7720-80 Газоанализаторы Оскар АО "ВЗГ", Эстония, г.Выру Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) Перейти
27852-04 Газоанализаторы AR-PR мод. Z3-2D Фирма "BW Technologies", Канада 1 год Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
