Колонки раздаточные сжиженного газа SK700-2/LPG, SK700-2/IOD/LPG, ГРСИ 54508-13
Номер госреестра:
54508-13
Наименование СИ:
Колонки раздаточные сжиженного газа
Обозначение типа:
SK700-2/LPG, SK700-2/IOD/LPG
Производитель:
Фирма "Gilbarco GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51894/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки раздаточные сжиженного газа SK700-2/LPG, SK700-2/IOD/LPG
Назначение средства измерений
КолонкираздаточныесжиженногогазаSK700-2/LPG,SK700-2/IOD/LPG
предназначены для измерений объёма сжиженного углеводородного газа по ГОСТ 27578-87 и
ГОСТ Р 52087-2003 при заправке транспортных средств.
Описание средства измерений
Принцип работы колонок состоит в следующем: сжиженный газ из резервуара
подводится к патрубку жидкой фазы и через механический или электромагнитный клапан,
фильтр, сепаратор поступает в поршневой счётчик, затем через дифференциальный клапан,
разрывную муфту и раздаточный рукав с краном поступает в бак транспортного средства.
Газовая фаза после сепаратора поступает обратно в резервуар. При помощи датчика импульсов
информация о количестве сжиженного газа, прошедшего через счётчик, поступает в
электронно-вычислительное устройство колонки, на цифровом табло которого индицируется
количество отпущенного сжиженного газа, его цена и стоимость.
Для исключения попадания газовой фазы в раздаточный шланг давление сжиженного
газа на выходе поршневого счётчика превышает давление газовой фазы не менее, чем на 100
кПа (1 бар). Это превышение обеспечивается автоматически при помощи дифференциального
клапана.
Колонка оснащена манометрами для контроля:
-
давления газа на выходе перед раздаточным рукавом;
-
давления газовой фазы.
Задание дозы сжиженного газа и включение колонок производится непосредственно с
колонки или оператором с пульта дистанционного управления или системы управления.
Установка показаний на цифровом табло разового учёта выданного объёма топлива и
стоимости в положение нуля производится автоматически при снятии раздаточного крана с
колонки.
Основными элементами колонки являются:
-
счётчик (измеритель объёма) поршневого типа «PRIMA» фирмы «2А Mühendislik
А. Ş.», Турция или «YGM» фирмы «Yenen Engineering AS», Турция;
-
датчик импульсов типа 01-08 производства фирмы «Eltomatic», Дания или SK700 IS
фирмы «Gilbarco GmbH», Германия, или SIP «Gilbarco», США;
-
электронно-вычислительное устройство Sandpiper 2 (El01) производства фирмы
«Gilbarco GmbH», Германия;
-
фильтр тонкой очистки (30 мкм);
-
преобразователь импульсов;
-
сепаратор гравиметрического типа;
-
дифференциальный клапан, являющийся частью измерителя объёма «PRIMA» фирмы
«2А Mühendislik А.Ş.», Турция или «Differential valve», фирмы «Yenen Engineering AS», Турция;
-
раздаточный рукав длиной не менее 3,3 м с краном, выдерживающий давление
не менее 10,0 МПа (100 бар).
Колонкимогутбытьдополнительнооснащенывзрывозащищенныммодулем
температурной компенсации АТС производства фирмы «Gilbarco GmbH», Германия, или
фирмы «Kraus Global Inc», Канада, что позволяет производить автоматическую коррекцию
объёма сжиженного газа, приведённого к температуре 15 °С.
Лист № 2
Всего листов 5
В зависимости от комплектации колонки раздаточные сжиженного газа SK700-2/LPG,
SK700-2/IOD/LPG могут оснащаться модулями для приёма платежей посредством карт оплаты
и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями,
панелями предварительной установки дозы, считывателями штрих-кода, радиочастотной
идентификацией RFID.
Блок электроники может комплектоваться электронагревателем для устойчивой
работы при отрицательных температурах окружающего воздуха.
Исполнение SK700-2/LPG от SK700-2/IOD/LPG отличается расположением рукава
раздаточного и электронного блока.

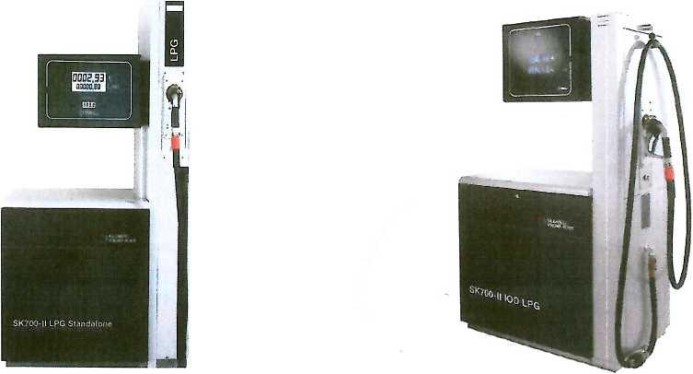

Рисунок 1 - Колонки раздаточные сжиженного газа: а) SK700-2/LPG, б) SK700-2/IOD/LPG

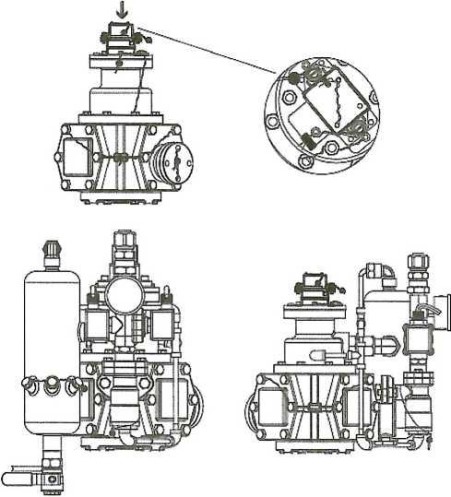

Рисунок 2 - Схема пломбировки измерителя объема
Лист № 3
Всего листов 5
Рисунок 3 - Схема пломбировки электронного блока.
Программное обеспечение
Внутреннее ПО выполняет функции управления насосами, подсчётом объёма
выданного топлива, вывод информации об объёме выданного топлива и его стоимости на
дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты программного обеспечения колонок раздаточных сжиженного газа
SK700-2/LPG, SK700-2/IOD/LPG от непреднамеренных и преднамеренных изменений «С» по
МИ 3286-2010.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSW E101
Номер версии ПО не ниже 29-04-05E
Цифровой идентификатор ПО 4FE0
(контрольная сумма)
Алгоритм вычисления цифровогоCRC16
идентификатора ПО
Наименование ПОПрограммный код для вычислительного
устройства Е101
Метрологические и технические характеристики
Таблица 2
±0,7
Наименование параметра Значение
Номинальный расход топлива, л/мин 50
Наименьший расход топлива, л/мин 5
Минимальная доза выдачи топлива, л5
Пределы допускаемой основной относительной погрешности
измерений объема топлива при температуре окружающей среды
и топлива (20±5)°С,%
- при номинальном расходе
- при наименьшем расходе
±1
Пределы допускаемой дополнительной относительной
погрешности измерений объема топлива при температуре,
отличной от (20±5) °С, в пределах температур окружающей среды
и топлива от минус 40 °С до плюс 55 °С, %
±1
Максимальное давление сжиженного газа, МПа 2,5
Лист № 4
Всего листов 5
Напряжение электропитания, В
Продолжение таблицы 2
Рабочее давление сжиженного газа, МПа
220
1,8
+
10 %
-
15 %
700
270
1033 × 580 × 2165
12
12000
Потребляемая мощность, В·А, не более
Масса, кг, не более
Габаритные размеры, мм, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
Условия эксплуатации:
-
относительная влажность, %
-
атмосферное давление, кПа
-
температура окружающей среды, °С
до 100
от 84,0 до 106,7
от -40 до +55
Знак утверждения типа
наносят на маркировочную табличку колонки фотографическим способом и на титульные
листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Колонка
Методика поверки МП РТ 1766-2013
Руководство по эксплуатации
Запасные части и принадлежности
Количество
1 шт.
1 экз.
1 экз.
по заказу
Поверка
осуществляется по документу МП РТ 1766-2013 «Колонки раздаточные сжиженного газа
SK700-2/LPG, SK700-2/IOD/LPG. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-
Москва» 20 марта 2013 г.
Основные средства поверки:
- мерник металлический технический передвижной шкальный 1-го класса для
сжиженных газов ММТСГ-1М номинальной вместимостью 10 дм
3
, погрешность ± 0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии
с рисунками 2 и 3.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к колонкам
раздаточным сжиженного газа Trial-2/LPG, SK700-2/IOD/LPG
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости
Международная рекомендация МОЗМ №117 Динамические измерительные системы для
жидкостей, кроме воды
Техническая документация «Gilbarco GmbH», Германия
Лист № 5
Всего листов 5
Изготовитель
«Gilbarco GmbH», Германия
Адрес: Ferdinand-Henze-Str.,9
D-33154 Salzkotten, Germany
Телефон/Факс: +49(0) 5258 130
Заявитель
Представительство Общества с ограниченной ответственностью «Данахер ЮКей
Индастриз Лимитед» (Гилбарко Видер-Рут СНГ и Монголия)
Адрес: 127051, г. Москва, Цветной бульвар, д. 25, стр. 3
Телефон/Факс: +7 (495) 664 75 75, 664 75 88, 664 75 92
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544 00 00
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
