Фотометры для микропланшет автоматические ELx 808, ГРСИ 54486-13
Номер госреестра:
54486-13
Наименование СИ:
Фотометры для микропланшет автоматические
Обозначение типа:
ELx 808
Производитель:
Фирма "BioTek Instruments Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51869
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фотометры для микропланшет автоматические ELx 808
Назначение средства измерений
Фотометры для микропланшет автоматические ELx 808 (далее - фотометры)
предназначены для измерения оптической плотности в 96-луночных микропланшетах с
пробами.
Описание средства измерений
Принцип действия фотометра основан на измерении оптической плотности
анализируемых проб
в лунках стандартного 96-ти луночного планшета. Для коррекции
нестабильности источника света используется опорный световой канал. Выделение
необходимойдлиныволнывсветовомпотокепроизводитсяприпомощи
интерференционных фильтров с шириной полосы пропускания порядка 10 нм.
Световой поток падает через верхний блок линз сверху, на лунку с измеряемым
образцом. Ослабленный образцом световой поток регистрируется фотодетектором,
расположенным под микропланшетом. В процессе измерения каретка с микропланшетом
перемещается относительно светового потока, совмещая поочередно каждую из лунок
микропланшета с лучом света в измерительном канале.
Фотометр оснащен COM портом для соединения с внешним компьютером и
может работать как автономно, так и под управлением внешнего компьютера.
Конструктивно прибор выполнен в виде моноблока. Для ограничения доступа
внутрь корпуса фотометра производится его пломбирование.

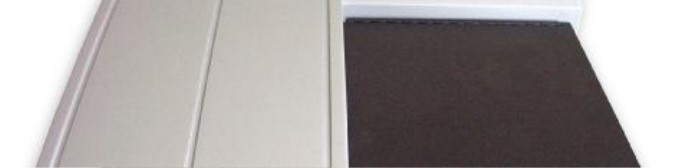

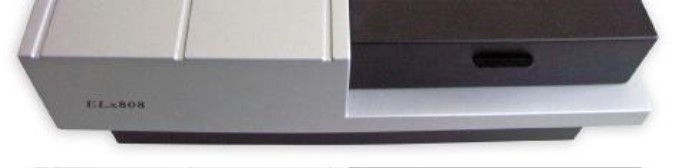

Рисунок 1 – Общий вид
Фотометра для микропланшет автоматического ELx 808
Лист № 2
Всего листов 5

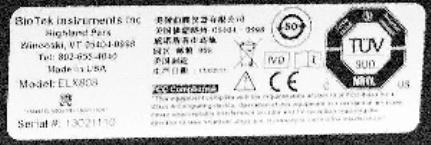

Рисунок 2
– Схема маркировки и пломбировки
Программное обеспечение
В фотометре используется встроенное программное обеспечение, которое
устанавливается заводом-изготовителем непосредственно в ПЗУ системы.
Программноеобеспечениепредназначенодляуправленияфотометром,
контроллером внутренних исполнительных механизмов и измерительных устройств и его
настроек,атакже дляобеспеченияфункционирования интерфейса,обработки
информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационныеданные(признаки)метрологическизначимойчасти
программного обеспечения фотометров указаны в таблице 1.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
ПО анализа
“Extensions®
Define Protocol’’
“Extensions®
Define Protocol”
Gen 5 RUS 2.01
Данные являются собственностью
производителя и являются
защищенными для доступа дилера и
пользователей
Таблица 1
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «А» по МИ 3286-2010.
Место нанесения знака
утверждения типа СИ
Изготовитель
Модель
Место пломбирования
Заводской номер
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
0,002
0,5
±0,015
Пределы допускаемой систематической составляющей
относительной погрешности измерения оптической плотности, %
18 - 40
10 - 85
84 - 106
Таблица 2
Диапазон длин волн, нм
Рабочие длины волн, нм
Ширина полосы пропускания, нм
Диапазон измерения оптической плотности, Б
380 - 900
405, 450, 490*
10
0,000 - 3,500
Предел допускаемого абсолютного среднего квадратического
отклонения случайной составляющей погрешности измерения
оптической плотности, в диапазоне от 0,000 до 0,300 Б, Б
Предел
допускаемого
относительного среднего квадратического
отклонения случайной составляющей погрешности измерения
оптической плотности в диапазоне от 0,301 до 3,500 Б, %
Пределыдопускаемойсистематическойсоставляющей
абсолютной погрешности измерения оптической плотности, в
диапазоне от 0,000 до 0,300 Б, Б
в диапазоне 0,301 - 2,500 Б
в диапазоне 2,501 - 3,500 Б
Напряжение питания, В
При частоте, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более
Масса, кг, не более
±2,0
±6,0
207 - 253
50/ 60
90
406 х 394 х 222
15,9
Условия эксплуатации:
-
температура окружающей среды, °С
-
относительная влажность воздуха при плюс 25˚С, %,
-
атмосферное давление, кПа
* – длины волн указаны для стандартной комплектации, по отдельному заказу
могут быть установлены другие интерференционные светофильтры с длинами волн
максимумов пропускания в спектральном диапазоне от 380 до 900 нм.
Знак утверждения типа
Знак утверждения типа наносится на табличку, расположенную на боковой
панели фотометра, методом шелкографии или фотохимическим методом, и на титульный
лист руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Наименование
Количество, шт.
Таблица 3
1
1
1
1
1
1
1
1
Фотометр для микропланшет автоматический ELx808
Турель со светофильтрами 405 нм, 450 нм, 492 нм
Комплект запасных предохранителей
Транспортная тара
Руководство по эксплуатации
Методика поверки МП 17.Д4-13
Формуляр
Принтер*
* – поставляется по требованию заказчика
Поверка
осуществляетсяподокументуМП17.Д4-13«Фотометрыдлямикропланшет
автоматическиеELx 808.Методика поверки», утверждённому ГЦИ СИ ФГУП
«ВНИИОФИ» 07 мая 2013 г.
Основные средства поверки:
КомплектсветофильтровповерочныйКСП-02.Абсолютнаяпогрешность
измерения оптической плотности светофильтров составляет:
в диапазоне от 0,030 до 1,000 Б, Б:
±
0,003
в диапазоне от 1,001 до 2,000 Б, Б:
±
0,003
в диапазоне от 2,001 до 3,000 Б, Б:
±
0,003
в диапазоне от 3,001 до 4,000 Б, Б:
±
0,003
Нормативные документы, устанавливающие требования к Фотометрам для
микропланшет автоматическим ELx 808
1ГОСТ 8.557-2007Государственнаясистемаобеспеченияединства
измерений. Государственная поверочная схема для средств измерений спектральных,
интегральных иредуцированныхкоэффициентов направленногопропусканияи
оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и
зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.
2Техническая документация фирмы “BioTek Instruments Inc”, США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности в области здравоохранения.
Изготовитель
Фирма «BioTek Instruments Inc.», США.
Адрес: Highland Park, P.O. Box 998 Winooski, Vermont 05404-0998 USA
Телефон/факс: 888-451-5177/802-655-7941
Email:
Website:
Лист № 5
Всего листов 5
Заявитель
ООО «БиоСистемы», Россия,
Адрес: 197101, Санкт Петербург, Петроградская наб. 36, литер А.
Телефон/факс: +7 (812) 320-49-40 (доб. 219)/+7 (812) 320-49-40
e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИОФИ»,
119361 г. Москва, ул. Озерная, д.46
тел. 437-56-33, факс 437-31-47
Е-mail:
Аттестат аккредитации государственного центра испытаний (испытательной,
измерительной лаборатории) средств измерений №30003-08 от 30.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»___________2013 г.
