Датчики весоизмерительные BILANCIAI GROUP NTI, ГРСИ 54393-13
Номер госреестра:
54393-13
Наименование СИ:
Датчики весоизмерительные
Обозначение типа:
BILANCIAI GROUP NTI
Производитель:
Фирма "Societa Cooperativa Bilanciai S.R.L.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51772
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные BILANCIAI GROUP NTI
Назначение средства измерений
Датчики весоизмерительные BILANCIAI GROUP NTI (далее–датчики) предназначены
для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого
объекта в аналоговый нормированный электрический измерительный сигнал.
Описание средства измерений
Принцип действия датчиков основан на изменении электрического сопротивления
тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах
наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой
нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и
появление в диагонали моста электрического сигнала, изменяющегося пропорционально
нагрузке.
Датчики состоят из упругого элемента, выполненного из нержавеющей стали, штуцера
для ввода четырехпроводного кабеля питания и измерения, тензорезисторов на клеевой основе,
соединенных по полной мостовой электрической схеме, и элементов герметизации. Места
наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в
датчиках находятся во внутренней полости упругого элемента и заварены герметичной
крышкой.
Модификации датчиков отличаются максимальной нагрузкой, классом точности,
габаритными размерами, массой и имеют обозначение NTI-КМ, где:
NTI – обозначение датчика;
К – класс точности по ГОСТ Р 8.726-2010 и число поверочных интервалов (С1, C2, C3
или С4);
М – обозначение для датчиков, применяемых в многоинтервальных весах.

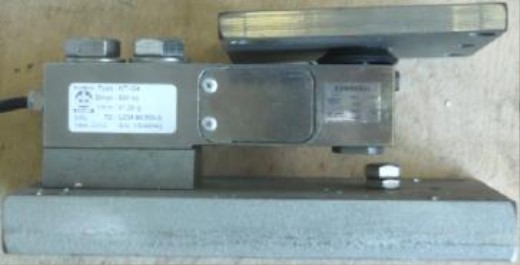

Рисунок 1 – Внешний вид датчика
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка E
max
;
- минимальный поверочный интервал,
n
min
;
- год выпуска;
- серийный номер.
Метрологические и технические характеристики
Метрологические и технические характеристики датчиков приведены в таблице 1.
Наименование характеристики
150
0,98
Лист № 2
Всего листов 3
Таблица 1
Класс точности по ГОСТ Р 8.726-2010
Обозначение датчика
NTI-С1NTI-С2NTI-С3NTI-С3МNTI-С4
С
10002000300030004000
Максимальное число поверочных
интервалов, n
max
= Е
max
/
n
Максимальная нагрузка, Е
max
, кг
Минимальная нагрузка, Е
min
, кг
Значение поверочного интервала
n
, кг
500, 1000, 2000
0
Е
max
/ n
max
Е
max
/5000 Е
max
/7000 Е
max
/12000 Е
max
/16000 Е
max
/16000
Минимальный поверочный интервал,
n
min
, кг
Выходной сигнал при Е
max
, мВ/В
Входное сопротивление, Ом
Выходное сопротивление, Ом
2 ± 0,002
350 ± 5
350 ± 5
---Е
max
/16000-
Невозврат выходного сигнала при
возврате к минимальной нагрузке DR
после нагружения постоянной
нагрузкой, составляющей 90 – 100 %
от Е
max
в течение 30 мин, выраженный
через поверочный интервал ν
Пределы допускаемой погрешности
mpe:
± 0,35
n
± 0,70
n
± 1,05
n
от минус 10 до плюс 40
CH
от 1 до 18
130,0
34,0
32,5
0,8
до 500
n
вкл.
св. 500
n
до 2000
n
вкл.
св. 2000
n
Предельные значения температуры,
°
С
Обозначение по влажности
Напряжение питания, В
Предел допустимой нагрузки Е
lim
, %
от Е
max
Габаритные размеры, мм, не более:
длина
ширина
высота
Масса, кг, не более
Вероятность безотказной работы за
2000 ч
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта
и в виде наклейки на корпус датчика.
Комплектность средства измерений
Датчик – 1 шт.
Паспорт – 1 экз.
Поверка
осуществляется по приложению В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с
пределами допускаемых значений доверительных границ относительной погрешности δ =
0,01 %.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования.
Методы испытаний».
Нормативныедокументы,устанавливающиетребованиякдатчикам
весоизмериетельным BILANCIAI GROUP NTI
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования.
Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений массы.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление торговли и товарообменных операций, выполнение государственных учетных
операций в составе весов и весоизмерительных устройств.
Изготовитель
фирма «Società Cooperativa Bilanciai Srl», Италия
Адрес: Via S.Ferrari, 16 – 41011 Campogalliano – Modena – ITALY
Тел: (059) 893611, Факс: (059) 527079
E-mail:
Http:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», аттестат аккредитации № 30001-10.
Адрес: 198005, г. Санкт-Петербург, Московский пр-кт, 19.
Тел./факс (812) 251-7601, 713-0114.
E-mail:
Http:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«______»______________ 2013 г.
