Номер госреестра:
54375-13
Наименование СИ:
Усилители измерительные
Обозначение типа:
System 7000
Производитель:
Фирма "Vishay Micro-Measurements", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51754
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители измерительные System 7000
Назначение средства измерений
Усилители измерительные System 7000 предназначены для измерения электрических сиг-
налов от измерительных датчиков, преобразования усиленных сигналов в цифровую форму и
индикации значений измеряемых величин.
Описание средства измерений
Усилители измерительные System 7000 (далее - усилители) осуществляют измерение
электрических сигналов от первичных измерительных преобразователей – тензометрических, ,
потенциометрических, индуктивных и др.
Усилители
конструктивно выполнены в виде
базового блока 7000-128-SM или 7000-32-
SM (на 128 и 32 измерительных канала соответственно)
и сменных многоканальных
измери-
тельных модулей нормализации сигнала 7003-8-SG, 7003-8-SG-A, 7003-8-HL, 7003-8-ТС, 7003-
8-LVDT, устанавливаемых на задней панели базового блока. Каждый измерительный модуль
устанавливается совместно с модулем оцифровки сигнала 7008-8-A-I, имеющей анти-
аналайзинговый фильтр, восьмиканальный АЦП и энергонезависимую память.
Управление усилителями осуществляется при помощи встроенного микропроцессора или
при помощи внешнего управляющего компьютера через коммуникационный процессор, имею-
щий интерфейсы ETHERNET.
Измерительные модули 7003-8-SG, 7003-8-SG-A, 7003-8-HL, 7003-8-ТС, 7003-8-LVDT от-
личаются друг от друга метрологическими и техническими характеристиками (см. таблицу 2 –
таблицу 6).
На передней панели базового блока размещены:
– панель индикации и управления;
– индикаторы состояния измерительных модулей.
На задней панели базового блока размещены:
– коммутационный разъём;
– разъём подключения блока питания;
– коммуникационный процессор;
– разъёмы синхронизации;
– кнопка вкл/выкл. питания
– сменные измерительные модули.
Общий вид базового блока усилителей и измерительных модулей 7003-8-SG, 7003-8-SG-
A, 7003-8-HL, 7003-8-ТС, 7003-8-LVDT представлен на рисунке 1, рисунке 2 и рисунке 3.
Программное обеспечение
Программное обеспечение (ПО) усилителей встроено в защищённую от записи память
микроконтроллера, что исключает возможность его несанкционированной настройки и вмеша-
тельства, приводящим к искажению результатов измерений. Метрологические характеристики
приборов с учетом погрешности, вносимой ПО, представлены в таблице 1. Суммарная погреш-
ность усилителей с учетом погрешности, вносимой ПО, не превышает пределов допускаемой
погрешности. Идентификационные данные программного обеспечения усилителей измеритель-
ных System 7000 представлены в таблице 1.
Лист № 2
Всего листов 8
Модификация
прибора
Идентификационное
наименование ПО
Таблица 1 – Идентификационные данные встроенного ПО приборов.
НомерЦифровой
версии идентификатор
ПОПО
Алгоритм вычис-
ления цифрового
идентификатора
ПО
1
2
345
5
System 7000
CM DSP Firmware
V1,648EC64A92
CRC32
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных
изменений «А» по МИ 3286-2010.

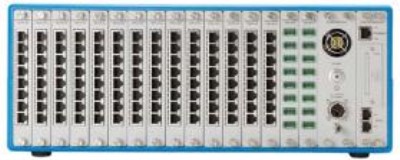

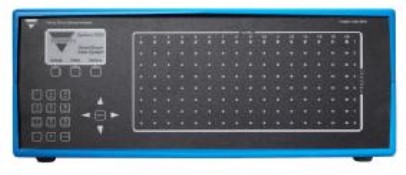

а) базовый блок 7000-128-SM вид спередиб) базовый блок 7000-128-SM вид сзади
Рисунок 1 - Фотографии общего вида базового блока

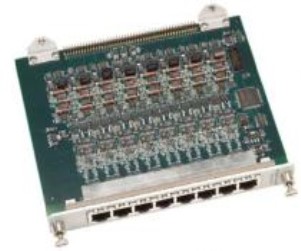

б) 7003-8-TC
а) 7003-8-SG,
7003-8-SG-A
в) 7003-8-HL
г) 7003-8-LVDT
Рисунок 2 – Фотографии общего вида измерительных модулей: а) - 7003-8-SG, 7003-8-SG-A –
измерительный модуль нормализации тензосигнала, б) - 7003-8-TC - измерительный модуль
нормализации сигнала термопар, в) - 7003-8-HL - измерительный модуль нормализации сигна-
ла напряжения, г) 7003-8-LVDT - измерительный модуль нормализации сигнала индуктивных
датчиков
Лист № 3
Всего листов 8

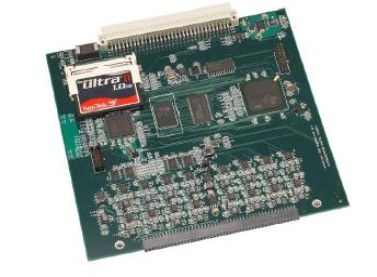

7008-8-A-I
Рисунок 3 – Фотография общего вида измерительного модуля оцифровки сигнала 7008-8-A-I.
Метрологические и технические характеристики
Напряжение пита-
ния датчика, В
120 Ом, 350 Ом, 1000 Ом
± 0,05 %
Таблица 2 – Основные метрологические характеристики измерительного модуля 7003-8-SG
Наименование
1
Пределы допускаемой приведенной погрешности
Характеристика
2
± 0,1%
Предел измерения коэффициента преобразования в
зависимости от напряжения питания
0
0,25
0,5
0,75
1
2
3
4
5
6
7
8
9
10
Пределы измерения
коэффициента пре-
образования, мВ/В
24
50
48
35
24
12
8
25
20
17.5
15
12.5
10
10
8
от 60 Ом до 5000 Ом
Количество измерительных каналов
Диапазоны сопротивлений подключаемых датчиков,
Ом:
- четвертьмостовая схема подключения:
- полумостовая и полностью мостовая схема под-
ключения:
Пределыдопускаемойдополнительной относительной
погрешности измерения коэффициента преобразования,
вызванной изменением температуры окружающей сре-
ды на 1
°
С
Лист № 4
Всего листов 8
Окончание таблицы 2
1
Габаритные размеры, мм
Вес, г
2
165 x 165 x 23
200
Примечание
- Погрешности измерения нормируются без учета погрешности первичного преобразования.
Таблица 3 – Основные метрологические характеристики измерительного модуля 7003-8-HL
Наименование
1
Пределы допускаемой приведенной погрешности
Диапазон измерения напряжения постоянного тока
Количество измерительных каналов
Габаритные размеры, мм
Масса, г, не более
Характеристика
2
± 0,05 %
от минус 10 до 10
8
165 x 165 x 23
200
± 0,01 %
Пределдопускаемойдополнительной относительной
погрешности измерения напряжения постоянного то-
ка, вызванной изменением температуры окружающей
среды на 1
°
С
Примечание
- Погрешности измерения нормируются без учета погрешности первичного преобразования.
Напряжение пита-
ния датчика, В
от минус 10 до 10
Таблица 4 – Основные метрологические характеристики измерительного модуля 7003-8-SG-A
Наименование
1
Пределы допускаемой приведенной погрешности
Характеристика
2
± 0,1%
Предел измерения коэффициента преобразования в
зависимости от напряжения питания
0
0,25
0,5
0,75
1
2
3
4
5
6
7
8
9
10
Предел измерения
коэффициента пре-
образования, мВ/В
24
50
48
35
24
12
8
25
20
17.5
15
12.5
10
10
Диапазонвоспроизведениянапряженияпостоянноготока
нааналоговомвыходе, В
Количество измерительных каналов
8
Лист № 5
Всего листов 8
120 Ом, 350 Ом, 1000 Ом
2
Окончание таблицы 4
1
Диапазоны сопротивлений подключаемых датчиков,
Ом:
- четвертьмостовая схема подключения:
- полумостовая и полностью мостовая схема под-
ключения:
Габаритные размеры, мм
Вес, г
от 60 Ом до 5000 Ом
165 x 165 x 23
200
± 0,05 %
Пределдопускаемойдополнительной относительной
погрешности измерения коэффициента преобразова-
ния, вызванной изменением температуры окружающей
среды на 1
°
С
Примечание
- Погрешности измерения нормируются без учета погрешности первичного преобразования.
от минус 81,9 до 81,9
Таблица 5 – Основные метрологические характеристики измерительного модуля 7003-8-ТС
Характеристика
2
±0,1 %
Наименование
1
Пределы допускаемой приведенной погрешности
Диапазон измерения напряжения постоянного тока
на входах измерении температуры при помощи тер-
мопар, мВ
Количество измерительных каналов
Габаритные размеры, мм
Масса, г, не более
8
165 x 165 x 23
200
± 2 мкВ
Пределдопускаемойдополнительной абсолютной по-
грешности измерения напряжения постоянного тока,
вызванной изменением температуры окружающей сре-
ды на 1
°
С
Примечание
- Погрешности измерения нормируются без учета погрешности первичного преобразования.
0,3
Таблица 6 – Основные метрологические характеристики измерительного модуля 7003-8-LVDT
Характеристика
2
± 0,1 %
Наименование
1
Пределы допускаемой приведенной погрешности
Предел измерения напряжения постоянного и пере-
менного тока при измерении сигналов от датчиков
LVDT, В
Количество измерительных каналов
Габаритные размеры, мм
Масса, г, не более
8
165 x 165 x 23
200
Пределдопускаемойдополнительной относительной
погрешности измерения напряжения постоянного и
переменного тока при измерении сигналов от датчи-± 0,05 %
ков LVDT, вызванной изменением температуры окру-
жающей среды на 1
°
С
Примечание
- Погрешности измерения нормируются без учета погрешности первичного преобразования.
Лист № 6
Всего листов 8
Таблица 7 – Основные технические характеристики базового блока усилителей измерительных
System 7000
НаименованиеХарактеристика
1
Модель базового блока
2
7000-128-SM7000-32-SM
от 11 до 32
Диапазон напряжения питания постоянного тока, В
Максимальное количество измерительных модулей
164
Максимальное количество измерительных каналов
12832
Габаритные размеры, мм
Масса, кг, не более
190 x 445 x 343
9,1
190x180x343
4,6
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %
от минус 10 до 45
90 при 35 °С
Примечание
Погрешности измерения нормируются без учета погрешности первичного преобразования.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типо-
графским способом и на лицевую панель корпуса в виде наклейки со стойким к истиранию по-
крытием.
Комплектность средства измерений
Таблица 8 – Комплект поставки
Наименование
1
Базовый блок 7000-128-SM или 7000-32-SM
Блок питания
Измерительный модуль 7003-8-HL
Измерительный модуль 7003-8-SG
Измерительный модуль 7003-8-SG-A
Измерительный модуль 7003-8-ТС
Измерительный модуль 7003-8-LVDT
Модуль оцифровки сигнала 7008-8-A-I
Руководство по эксплуатации.
Паспорт
Количество
2
1 шт.
1 шт.
в зависимости от заказа
в зависимости от заказа
в зависимости от заказа
в зависимости от заказа
в зависимости от заказа
в зависимости от заказа
В соответствии с кол-вом измерительный мо-
дулей
1 шт.
1 шт.
Поверка
осуществляется по документу МП 366/447-2012 «ГСИ. Усилители измерительные System 7000.
Методы и средства поверки», утвержденному ФБУ «Ростест-Москва» в декабре 2012 г.
Перечень основных средств, применяемых при поверке, указан в таблице 9.
Лист № 7
Всего листов 8
Таблица 9 – Основные средства, применяемые при поверке
Тип прибора
Наименование
величины
Предел (диапазон)
воспроизведения
Калибратор
универсальный Fluke
5520А
Напряжение
постоянного
тока
32,9999 В
±
(0,0012
×
10
-2
×
U + 20 мкВ)
Пределы допускаемой
абсолютной погрешности
(класс точности)
Коэфф. преобразо-
Калибратор К3608вания напряжения100 мВ/ВКласс точности: 0,01 %.
постоянного тока
Примечание
- U – значение воспроизводимого напряжения.
Сведения о методиках (методах) измерений
Методы измерений с помощью усилителей измерительных System 7000 указаны в доку-
менте «Усилители измерительные System 7000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к усилителям из-
мерительным System 7000
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие тех-
нические условия».
2. ГОСТ 8.027-89. ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений электродвижущей силы и постоянного напряжения.
3. Техническая документация фирмы изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям.
Изготовитель
Фирма «Vishay Micro-Measurements», США
P.O. Box 27777 Raleigh, NC 27611, USA.
Заявитель
ООО «МТ»
115172, г.Москва, Новоспасский переулок, д. 5.
Лист № 8
Всего листов 8
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13613-93 | Бюретки измерительные комплекта оборудования из стекла | КОМЦ | СКТБ СП, г.Клин | Первичная поверка при выпуске | Перейти |
| 1142-57 | Головки измерительные пружинные | 1-ИГП | Нет данных | Нет данных | Перейти |
| 17395-17 | Преобразователи измерительные переменного тока | Е852М | ОДО "Энергоприбор", Беларусь, г.Витебск | 4 года | Перейти |
| 24281-03 | Преобразователи измерительные для датчиков давления | ПТС-4И | ОАО "Теплоприбор", г.Рязань | 1 год | Перейти |
| 32789-06 | Системы измерительные | АСРД-602 | ООО "Многопрофильный НТЦ "БИАТ", г.Москва | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
