Установки эталонные для поверки мер ослабления и магазинов затухания ЭО-01, ГРСИ 54367-13
Номер госреестра:
54367-13
Наименование СИ:
Установки эталонные для поверки мер ослабления и магазинов затухания
Обозначение типа:
ЭО-01
Производитель:
ООО "НПП "Радио, приборы и связь", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51744
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки эталонные для поверки мер ослабления и магазинов затухания ЭО-01
Назначение средства измерений
Установки эталонные для поверки мер ослабления и магазинов затухания ЭО-01 (далее
- установки) предназначены для измерений ослабления электромагнитных колебаний в диапа-
зоне частот от 20 Гц до 100 МГц .
Описание средства измерений
Установка представляет собой аппаратный настольный блок с управлением от персо-
нального компьютера (ПК). Аппаратный блок содержит генератор сигналов, измерительный
приемник, средства калибровки, устройство управления с средствами ввода и вывода информа-
ции на ПК.
Принцип действия установки основан на известном способе замещения ослабления на
низких (промежуточных) частотах.
Внешний вид и места нанесения знака утверждения типа и пломбировки установки эта-
лонной для поверки мер ослабления и магазинов затухания ЭО-01 (без ПК) представлены на
рисунках 1 и 2.

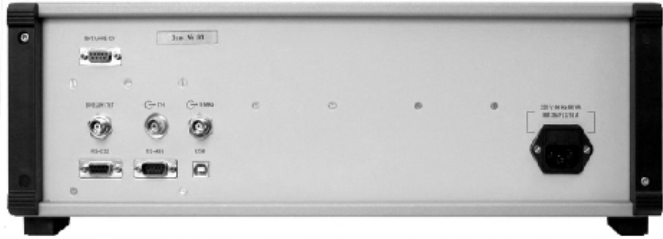

Рисунок 2 - Пломбирование аппаратного блока установки эталонной для поверки мер
ослабления и магазинов затухания ЭО-01
пломба
пломба

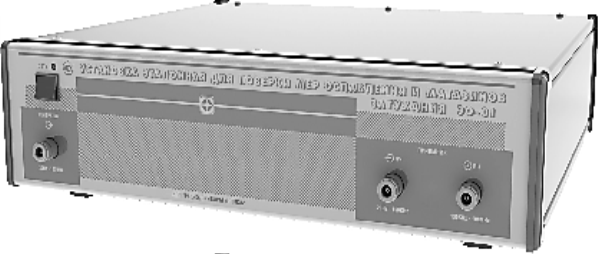

Рисунок 1 - Внешний вид аппаратного блока установки эталонной для поверки мер ос-
лабления и магазинов затухания ЭО-01
место нанесения
знака утвержде-
ния типа
Лист № 2
Всего листов 5
Рабочие условия применения установок соответствуют установленным для приборов
группы 2 ГОСТ 22261-94 с пределом рабочих температур окружающей среды от 10 до 35
о
С.
Программное обеспечение
Программное обеспечение
(ПО) ПК работает
под управлением операционных систем
Windows XP/ Windows Vista / Windows 7.
В состав метрологически значимой части ПО входят:
- программное обеспечение устройства управления установки ЭО-1 в памяти встроен-
ного в аппаратный блок устройства управления,
- библиотека Metrology.dll,
- компонент MODBUS-подобного протокола trial ПК и устройства управления аппа-
ратного блока, диалога настройки и базовых функций журнала событий – chvCommN.dll.
Идентификационные данные программного обеспечения прибора приведены в табли-
це 1.
Наименование ПО
02.03.11
ПО устройства
управления
BA52FF225
CRC32
Metrology.dll
chvCommN.dll
Таблица 1
Номер версии
(идентифика-Метрологически
ционный значимая часть ПО
номер) ПО
Цифровой иден-
тификатор ПО
(контрольная
сумма)
Алгоритм вычис-
ления цифрового
идентификатора
ПО
ПО устройства
управления установ-
ки ЭО-1
1EEFF4F5CRC32
ПО «Программное
обеспечение ЭО-1»Версия 1.0.0
РПИС.0003-08
B3153F17CRC32
В установке имеется защита программного обеспечения устройства управления от
преднамеренного и непреднамеренного изменения:
- без нарушения
целостности
конструкции аппаратного блока и
заводских пломб не-
возможно удаление или замена запоминающего устройства или самого контроллера;
- доступ к калибровочным и регулировочным коэффициентам защищен паролями двух
уровней (первый уровень – защищён доступ
к диалоговым окнам
настройки коэффициентов,
второй уровень – защищён канал связи с контроллером). Задать соответствующие пароли мож-но
в диалоговом окне ПО ПК, которое открывается через меню «Сервис-Регулировка-Заводской
пароль».
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Пределы измерений ослабления:
на фиксированных частотах 30 Гц, 1 кГц, 20 кГц, 55 кГц и 100 кГц:от 0 до 120 дБ
в диапазоне частот 20 Гц – 150 кГц:от 0 до 100 дБ;
в диапазоне частот 150 кГц – 100 МГц:от 0 до 120 дБ.
Пределы допускаемой
неисключенной основной систематической погрешности изме-
рений разностного ослабления в зависимости от частоты и измеряемого ослабления на фикси-
рованных частотах 30 Гц, 1 кГц, 20 кГц, 55 кГц и 100 кГц и в диапазоне частот от 20 Гц до
150 кГц приведены в таблице 2, в диапазоне частот от 150 кГц до 100 МГц - в таблице 3.
Лист № 3
Всего листов 5
Таблица 2
Измеряемое
ослабление D, дБ
Пределы допускаемой неисключенной основной систематической
погрешности измерений разностного ослабления, ± дБ
Фиксированные частотыДиапазон частот
30 Гц; 1 кГц; 20 кГц55 кГц; 100 кГц 20 Гц-150 кГц
0,05-10
0,001+0,0002D
0,001+0,0003D
0,001+0,0003D
10-20
0,0015+0,0002(D-10)
0,002+0,0003(D-10)
0,002+0,0005(D-10)
20-30
0,0015+0,0002(D-20)
0,003+0,0003(D-20)
0,003+0,0005(D-20)
30-40
0,002+0,0002(D-30)
0,003+0,0003(D-30)
0,003+0,0005(D-30)
40-50
0,002+0,0002(D-40)
0,003+0,0003(D-40)
0,003+0,0005(D-40)
50-60
0,002+0,0002(D-50)
0,003+0,0003(D-50)
0,003+0,0005(D-50)
60-70
0,002+0,0002(D-60)
0,003+0,0003(D-60)
0,004+0,0005(D-60)
70-80
0,002+0,0002(D-70)
0,003+0,0003(D-70)
0,005+0,0005(D-70)
80-90
0,003+0,0002(D-80)
0,004+0,0004(D-80)
0,01+0,005(D-80)
90-100
0,004+0,0003(D-90)
0,008+0,001(D-90)
0,015+0,0015(D-90)
100-110
0,007+0,0008(D-100)
0,01+0,0015(D-100)
-
110-120
0,015+0,0015(D-110)
0,025+0,002(D-110)
-
Таблица 3
Измеряемое ослабление
тельно
включительно
Пределы допускаемой неисключенной основной систематиче-
ской погрешности измерений разностного ослабления, ± дБ
Диапазон частот
D, дБ
от 150 кГц до 30 МГц включи-
свыше. 30 МГц до 100 МГц
от 0,05 до 60 вкл.0,002+0,0001D
св. 60 до 80
0,008+0,0001(D-60)
0,01+0,0002(D-60)
св. 80 до 100 вкл.
0,01+0,001(D-80)
0,02+0,002(D-80)
св. 100 до 110 вкл.
0,06
0,1
св. 110 до 120 вкл.
0,1
0,2
Среднеквадратическое отклонение (СКО) результата измерения для ряда из десяти из-
мерений ослабления, при использовании текущего усреднения в каждом измерении по десяти
наблюдениям от 0,0003 до 0,1 дБ.
Выходное сопротивление генератора 50 Ом.
Затухание несогласованности по выходу генератора 32-46 дБ в диапазоне частот
20 Гц÷100 МГц.
Максимальный уровень выходного напряжения генератора 2±0,2 В на нагрузке 50 Ом.
Дискретность установки частоты генератора (0,1 ± 0,05) Гц в диапазоне частот до
49900 Гц и (1 ± 0,5) Гц в диапазоне частот выше 500 кГц.
Лист № 4
Всего листов 5
Пределыдопускаемой погрешности установкичастотыгенераторанеболее
± (10
-5
·F + 0,05) Гц, где F – устанавливаемая частота, Гц.
Диапазон частот измерительного приемника 20 Гц÷100 МГц перекрывается двумя
поддиапазонами. В поддиапазоне 20 Гц÷150 кГц (НЧ) приемник работает в режиме приемника
прямого усиления. В поддиапазоне 150 кГц÷100 МГц (ВЧ) приемник работает в режиме супер-
гетеродинного преобразования.
Входное сопротивление приемника по входу «НЧ» устанавливается с значениями
(1000±50) кОм; (600±6) Ом; (75±0,7) Ом; (50±0,5) Ом.
Входная емкость входу «НЧ» не более 20 пФ.
Входное сопротивление приемника по входу «ВЧ» - 50 Ом. Затухание несогласованно-
сти по входу «ВЧ» приемника от 32 до 40 дБ в диапазоне частот от 20 Гц до 100 МГц.
Дополнительная неисключенная систематическая погрешность измерения разностного
ослабления, в рабочих условиях эксплуатации, не должна превышать половины от основной
погрешности.
Время установления рабочего режима 30 минут.
Время непрерывной работы 8 часов
Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 0,5) Гц.
Потребляемая мощность 50 ВА.
Средняя наработка на отказ не менее 10000 ч.
Габаритные размеры (без ПК) (ширина х высота х глубина): 480х168х445 мм
Масса не более 9,0 кг.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
РПИС.411734.008 РЭ типографским или иным способом и на лицевой панели прибора методом
шелкографии.
Комплектность средства измерений
Установка эталонная для поверки мер ослабления и магазинов затуха-- 1 шт.
ния ЭО-01 РПИС.411734.008
Кабель соединительный ВЧ- 4 шт.
Кабель RS-232- 1 шт.
Устройства согласующие- 5 шт.
Переходы- 6 шт.
Шнур соединительный (сетевой)- 1 шт.
Руководство по эксплуатации РПИС.411734.008 РЭ- 1 шт.
Программное обеспечение ЭО-01 на CD-R- 1 шт.
Методика поверки- 1 шт.
Поверка
Осуществляется по документу РПИС.411734.008 МП «Инструкция. Установки эталон-
ные для поверки мер ослабления и магазинов затухания ЭО-01. Методика поверки», утвер-
жденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013 г.
Основные средства поверки:
- прибор для поверки аттенюаторов Д1-13А, регистрационный № 3174 – 72, ослабление
(0-110) дБ, диапазон частот 20 Гц - 30 МГц пределы допускаемой погрешности измерений
± (0,001-0,1) дБ),
-аттенюаторрезисторныйфиксированный (6шт.),Д2-32,регистрационный
№ 3174 - 72, д
иапазон частот 20 Гц - 100 МГц, о
слабление (20±1) дБ,
Лист № 5
Всего листов 5
- частотомер электронно-счетный Ч3-63, регистрационный № 9084 – 83, диапазон
измеряемых частот 20 Гц – 100 Мгц, погрешность измерения частоты 2,5
·
10
-6
¦
+0,01 Гц, где f -
измеряемая частота, Гц.
Сведения о методиках (методах) измерений
Установки эталонные для поверки мер ослабления и магазинов затухания. Руководство
по эксплуатации РПИС.411734.008 РЭ.
Нормативные и технические документы, устанавливающие требования к установкам
эталонным для поверки мер ослабления и магазинов затухания ЭО-01
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
«Установка эталонная для поверки мер ослабления и магазинов затухания ЭО-01. Тех-
нические условия». РПИС.411734.008. ТУ.
ГОСТ 8.249-77 «Аттенюаторы коаксиальные и волноводные измерительные. Методы и
средства поверки в диапазоне частот от 100 кГц до 17,44 ГГц».
Рекомендации по областям применения в сфере государственного регулирования и обес-
печения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством РФ обязательным
требованиям.
Изготовитель
Общество с ограниченной
ответственностью
«Научно-производственное предприятие
«Радио, приборы и связь» (ООО НПП «Радио, приборы и связь»)
Юридический адрес: 603144, г. Нижний Новгород, ул. Землемерная, д. 31
Почтовый адрес: 603144, г. Нижний Новгород, ул. Землемерная, д. 31
Телефон/Факс: (831) 436-64-22
E-mail
:
:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт физико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское посе-
ление Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» № 30002-08 от 04.12.2008 г.,
действителен до 01.11.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метроло-
гии
М.п.
___________________ Ф.В. Булыгин
«___»____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 53735-13 | Устройства для измерений углов установки колес автомобилей | X-631+, X-631+T | Фирма "Launch Tech Co. Ltd.", Китай | 1 год | Перейти |
| 34077-07 | Установки дифференциального термического анализа | Термоскан-2 | ООО "Аналитприбор", г.С.-Петербург | 2 года | Перейти |
| 14055-09 | Установки массоизмерительные транспортабельные для нефтяных скважин | АСМА-Т | ООО "Серафимовский опытный завод автоматики и телемеханики", с.Серафимовский | 1 год | Перейти |
| 21162-01 | Установки прямого нагружения | ЭСМП-0,6Т и ЭСМП-2Т | ЗАО "Тензо-М", г.Люберцы | 1 год | Перейти |
| 17018-98 | Стенды для контроля и регулировки углов установки колес автомобилей | UNILUX | Фирма "Simpes Faip S.p.A.", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
