Осциллографы цифровые модульные NI PXIe-5162, ГРСИ 54366-13
Номер госреестра:
54366-13
Наименование СИ:
Осциллографы цифровые модульные
Обозначение типа:
NI PXIe-5162
Производитель:
Компания "National Instruments Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51743
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые модульные NI PXIe-5162
Назначение средства измерений
Осциллографы цифровые модульные NI PXIe-5162 предназначены для исследования
формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые модульные NI PXIe-5162 выпускаются в двухканальной и
четырехканальной модификациях.
По условиям эксплуатации осциллографы цифровые модульные NI PXIe-5162
соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до + 45 °C.
Программное обеспечение
Пакет программного обеспечения NI-Scope устанавливается на жесткий диск внешнего
контроллера с интерфейсом PXI Express, и работает под управлением операционной системы
Windows. Программное обеспечение выполняет функции управления режимами работы,
математические функции обработки и представления измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
Описание средства измерений
Принцип действия осциллографов цифровых модульных NI PXIe-5162 основан на
высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени в
цифровой код, математической обработке сигнала в цифровой форме, и отображении его на
дисплее в виде осциллограммы.
Конструктивно осциллографы цифровые модульные NI PXIe-5162 выполнены в виде
экранированной сборки с лицевой панелью и разъемами интерфейса, которая устанавливается в

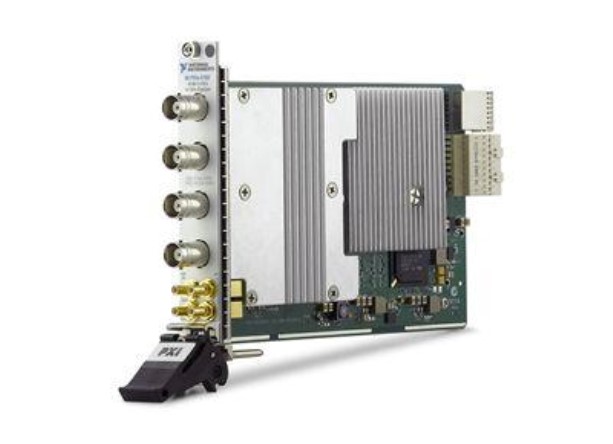

слот шасси PXI Express компании “National Instruments”. Внешний вид осциллографов
цифровых модульных NI PXIe-5162 показан на фотографии. Знак поверки в виде наклейки
размещается в свободной части экранирующей панели.
место пломбирования
Фотография
Лист № 2
Всего листов 4
Класс риска
Идентификационное наименование
Идентификационный номер версии
A по WELMEC 7.2 для категории U
NI-Scope
4.0 и выше
Метрологические и технические характеристики
2 или 4
50 Ом; 1 МОм
количество каналов (по заказу)
входное сопротивление
верхняя частота полосы пропускания по уровню – 3 дБ
входное сопротивление 50 Ом
входное сопротивление 1 МОм, типовое справочное значение
1,5 ГГц
300 МГц
время нарастания переходной характеристики, не более, типовое справочное значение
входное сопротивление 50 Ом320 пс
входное сопротивление 1 МОм, типовое справочное значение 1,4 нс
максимальная скорость выборки (частота дискретизации)5 ГГц
тип связи по входу: открытый (DC); закрытый (AC)
нижняя частота среза по уровню – 3 дБ при закрытом входе, типовое справочное значение
170 кГц
17 Гц
10 бит
от 0,05 до 5 В
от 0,05 до 50 В
± 0,5 В
± 1,5 В
0 В
входное сопротивление 50 Ом
входное сопротивление 1 МОм
разрядность аналого-цифрового преобразователя
пределы
диапазонов вертикальной шкалы R
входное сопротивление 50 Ом
входное сопротивление 1 МОм
диапазоны установки напряжения смещения Uo
входное сопротивление 50 Ом
диапазон вертикальной шкалы от 0,05 до 1 В
диапазон вертикальной шкалы 2 В
диапазон вертикальной шкалы 5 В
входное сопротивление 1 МОм
диапазон вертикальной шкалы от 0,05 до 1 В
диапазон вертикальной шкалы 2 до 10 В
± 0,5 В
± 5 В
диапазон вертикальной шкалы 20 В ± 30 В
диапазон вертикальной шкалы 50 В ± 15 В
пределы допускаемой погрешности измерения постоянного напряжения U
1
:
± [0,02∙(U – Uo) + 0,014∙Uo + 0,006∙R + 0,6 мВ]
пределы допускаемой погрешности измерения напряжения частотой 50 кГц: ± 0,5 дБ
± 1·10
-5
пределы допускаемой погрешности частоты опорного генератора,
типовое справочное значение
порог устойчивости при внутренней синхронизации,
на частотах не более 100МГц
на частотах выше 100 МГц
0,03∙R
0,05∙R
порог устойчивости при внешней синхронизации, только для 2-х канального исполнения,
типовое справочное значение
на частотах не более 100МГц
на частотах выше 100 МГц
тип входных соединителей
0,03∙R
0,08∙R
BNC(f), 50 Ом
примечание 1. в пределах ± 3 °C от температуры, при которой выполнена автоподстройка
(Self-Calibrate); типовые справочные значения для пределов диапазонов 0,05; 0,1; 0,2 В
Лист № 3
Всего листов 4
131 х 214 х 20
430 г
35 Вт
от 0 до + 45 °C
от 10 до 90 %
2000 м
габаритные размеры (высота х глубина х толщина) мм
масса, не более
потребляемая мощность от шасси PXI Express, не более
рабочие условия применения
(
группа 3 ГОСТ 2261-94)
температура окружающей среды
относительная влажность воздуха, без конденсата, не более
предельная высота над уровнем моря
условия транспортирования и хранения
температура окружающей среды
относительная влажность воздуха, без конденсата, не более
электромагнитная совместимость
безопасность
от – 40 до + 70 °C
от 5 до 95 %
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится экранирующую панель осциллографов цифровых
модульных NI PXIe-5162 в виде наклейки и на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
наименование и обозначение
осциллограф цифровой модульный NI PXIe-5162
компакт-диск с документацией и программным обеспечением NI-Scope
принадлежности
руководство по эксплуатации (на русском языке) 371133R-R
методика поверки МП РТ 1926-2013
кол-во
1 шт. по заказу
1 шт.
по заказу
1 шт.
1 шт.
Поверка
осуществляется по документу МП РТ 1926-2013 «Осциллографы цифровые модульные NI
PXIe-5162. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва»
02.07.2013 г.
Средства поверки:
наименование и требования к
метрологическим характеристикам
калибратор постоянного напряжения
относительная погрешность установки
постоянного напряжения от 90 мВ до 40 В
не более ± 0,5 %
генератор сигналов низкочастотный
относительная погрешность установки
синусоидального напряжения частотой
50 кГц от 50 мВ до 14 В скз не более ± 1 %
ваттметр проходящей мощности
диапазон частот от 10 МГц до 2 ГГц;
относительная погрешность измерения
мощности от – 30 до + 5 дБм
не более 0,3 dB
рекомендуемое средство поверки и его
метрологические характеристики
калибратор универсальный
Fluke 9100 с опциями 100, 250 / 600
относительная погрешность установки
постоянного напряжения от 90 mV до 40 V
не более ± 0,25 %
генератор сигналов сложной формы со
сверхнизким уровнем искажений Stanford
Research Systems DS360
относительная погрешность установки
синусоидального напряжения частотой
50 кГц от 50 мВ до 14 В скз не более ± 1 %
ваттметр проходящей СВЧ мощности
Rohde & Schwarz NRP-Z28
относительная погрешность измерения
мощности от – 50 до + 10 дБм на частотах
от 10 МГц до 18 ГГц не более 0,15 дБ
Лист № 4
Всего листов 4
генератор СВЧ
диапазон частот от 10 МГц до 1,5 ГГц;
диапазон уровня от – 25 до + 10 дБм
генератор сигналов Agilent E8257D-520
диапазон частот от 250 кГц до 20 ГГц;
диапазон уровня от – 115 до + 15 дБм
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «371133R-R. Осциллографы цифровые
модульные NI. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к осциллографам цифровым
модульным NI PXIE-5162
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Компания “National Instruments Corporation” ,США
11500 North Morac Expway,
Austin, Texas, 78759-3504, USA; тел./факс 1-512-683-8000, e-mail
Заявитель
ЗАО «АКТИ-Мастер», г. Москва
юридический адрес: 125047, Москва, ул. Александра Невского,
19/25, стр. 1; тел./факс (499)154-74-86
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве (ФБУ «Ростест-Москва»), аттестат
аккредитации № 30010-10 от 15.03.2010 г.;
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Заместитель
Руководителя Федерального
агентства по техническомуФ.В. Булыгин
регулированию и метрологии
М.п.«______»______________ 2013 г.
