Анализаторы дымовых газов KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300, ГРСИ 54360-13

Смотреть ГРСИ
54359-13

Номер госреестра:

54360-13

Наименование СИ:

Анализаторы дымовых газов

Обозначение типа:

KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300

Производитель:

Фирма "KIMO Instruments", Франция

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

29.07.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 51736

об утверждении типа средств измерений

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Анализаторы дымовых газов KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300

Назначение средства измерений

Анализаторы дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300

предназначены для

измерения объемной доли кислорода (%) (О

), оксида углерода (млн

-1

(ppm) (СО),оксида азота(млн

-1

(ppm) (NO), диоксида азота (млн

-1

(ppm) (NO

), диоксида серы

(млн

-1

(ppm) (SO

), в промышленных выбросах, дифференциального давления (гПа) газового

потока и температуры (ºС) различных сред.

Описание средства измерений

Принцип действия анализаторов дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200,

KIGAZ 300основан на использовании:

электрохимических ячеек для измерения объёмной доли кислорода, оксида

углерода, оксида азота, диоксида азота, диоксида серы;

встроенные сенсоры дифференциального давления;

термопара типа К (Ni-Cr-Ni) для определения температуры.

Анализаторы дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300

конструктивно выполнены в корпусе из пластика. На передней панели размещены

функциональные кнопки и монохромный экран 3,5 дюйма, а для KIGAZ 300 цветной экран 3,5

дюйма.Имеется встроенный принтер с печатью на термобумаге. На боковых сторонах

анализаторов дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200,KIGAZ 300 имеются

гнезда для подключения внешних зондов ( зонды для измерения температуры, давления,

источника питания, зонда дымовых газов) .

Анализаторы дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300 могут

опционально комплектоваться разными наборами измерительных газовых сенсоров, и

газозаборных зондов. Возможные варианты комплектации представлены в таблице 1.

Таблица 1.

Модельизмеряемые параметры

анализатораО

СОNONO

температураДавление

KIGAZ 100++ ++ - - - * ++

KIGAZ 150

KIGAZ 200

KIGAZ 300

++++---*++

++++ ++-- ++++

++++ ++ * * ++++

++базовая комплектация,

*дополнительная комплектация по заказу,

-не комплектуется.

Лист № 2

Всего листов 10

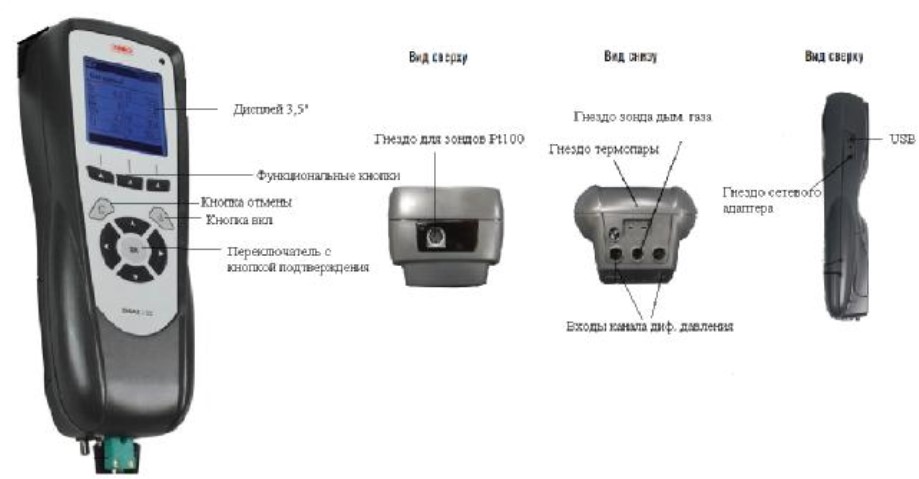

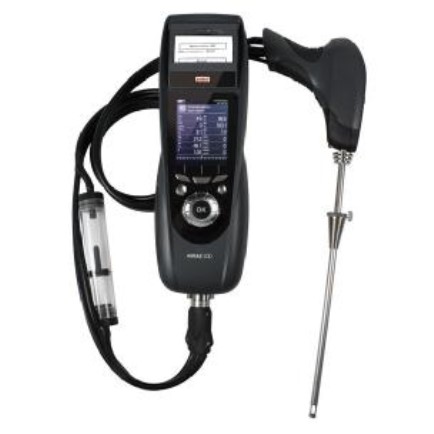

Внешний вид анализатора дымовых газов KIGAZ 100 представлен на рис.1.

Рисунок 1.

Внешний вид анализатора дымовых газов KIGAZ 150 представлен на рис.2.

Рисунок 2.

Лист № 3

Всего листов 10

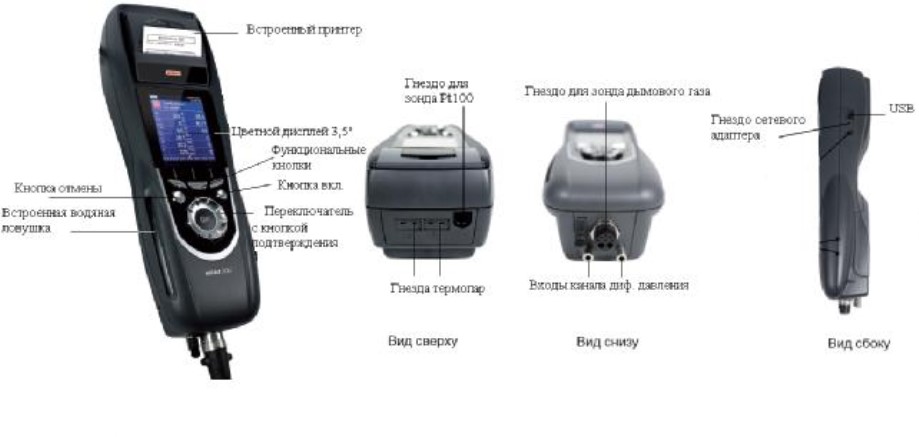

Внешний вид анализатора дымовых газов KIGAZ 200 представлен на рис.3.

Рисунок 3

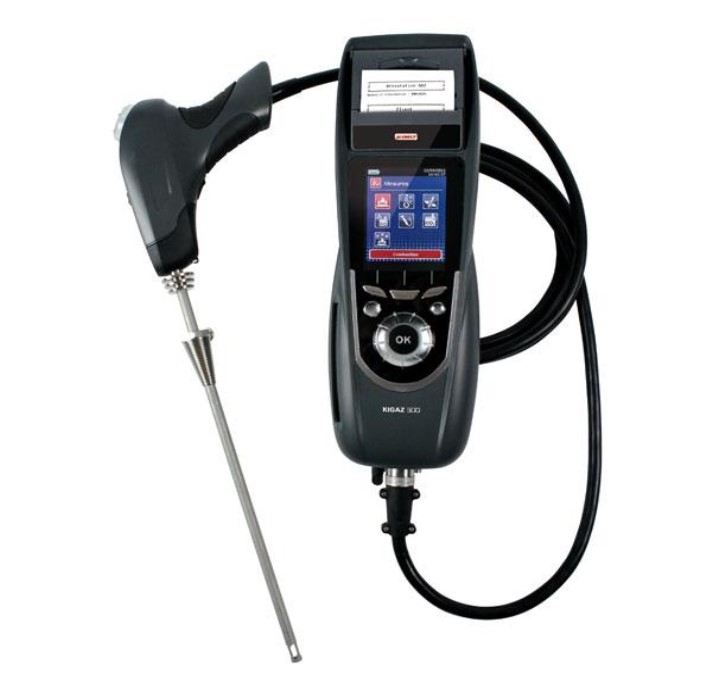

Внешний вид анализатора дымовых газов KIGAZ 300 представлен на рис.4.

Рисунок 4.

Лист № 4

Всего листов 10

Рисунок 5. Компоненты блока анализатора дымовых газов KIGAZ 100.

Рисунок 6. Компоненты блока анализатора дымовых газов KIGAZ 150

Лист № 5

Всего листов 10

Рисунок 7. Компоненты блока анализатора дымовых газов KIGAZ 200

Номер версии

(идентификацио

нный номер)

Цифровой идентификатор

(контрольная сумма

исполняемого кода)

Алгоритм

вычисления

цифрового

идентифика

тора

KIGAZ 150

Программное обеспечение

Таблица 2

Наименова

ние

программн

ого

обеспечени

Trial 100

1.28 (B2096)

MD5

Идентификац

ион-ное

наименование

программног

обеспечения

KIGAZ 100

(upgrade.bin)

KIGAZ 150

(upgrade.bin)

1.28 (B1106)

50545d3f01e03d42475e70cfa

d7fddd4

0d7d42c35082d23af9d876c82

bd14e24

MD5

Лист № 6

Всего листов 10

1.28

(B2096)

50545d3f01e03d42475e70cfad7fddd4 MD5

KIGAZ

KIGAZ 200

200

(upgrade.bin)

KIGAZ

KIGAZ 300

300

(upgrade.bin)

1.28

(B2096)

50545d3f01e03d42475e70cfad7fddd4 MD5

Значимой частью номера версии ПО является цифровой код в скобках, который

означает

модификации, заключающиеся

в несущественных для технических характеристик

изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей показаний и

т.п.) или устранениях незначительных программных дефектов.

Защита программного обеспечения анализаторов дымовых газов KIGAZ 100, KIGAZ 150,

KIGAZ 200, KIGAZ 250, KIGAZ 300 соответствует уровню «С» защиты от преднамеренных

и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жестко определенного

алгоритма без возможности изменения.

Модификация

приборов

Метрологические и технические характеристики

Таблица 3

Канал измерений объёмной доли кислорода О

ДиапазонРазрешение,Пределы допускаемой

измерений, объемная погрешности

объемнаядоля, %измерения, % об. доли

доля, %

абсолютнаяотносительная

KIGAZ 100, KIGAZ150,

KIGAZ 200, KIGAZ 300от 0 до 21,00,1±0,3-

Пределы допускаемой

погрешности

измерений

Модификация

приборов

Диапазон

измерений,

объемная доля,

млн

-1

(ppm)

Таблица 4

Канал измерений объёмной доли оксида углерода (СО)

Разрешение,

объемная

доля, млн

-1

(ppm)

абсолютная,относительная

млн

-1

(ppm) , %

KIGAZ 100, KIGAZ150,

KIGAZ 200, KIGAZ 300

от 0 до 2001±10

св.. 200 до 2000

-±5

св. 2000 до 8000

- ± 10

Пределы допускаемой

погрешности

измерений

Модификация

приборов

Диапазон

измерений,

объемная доля,

млн

-1

(ppm)

Таблица 5

Канал измерений объёмной доли оксида азота (NO)

Разрешение,

объемная

доля, млн

-1

(ppm)

абсолютная,относительная,

млн

-1

(ppm) %

от 0 до 100

±10

KIGAZ 200, KIGAZ 300

св. 100 до 5000

-±10

Лист № 7

Всего листов 10

азрешени

погрешности

измерений

Таблица 6

Канал измерения объёмной доли диоксида азота (NO

)

Диапазон

объемная

е,

Пределы допускаемой

Модификацияизмерений, доля, млн

-1

приборовобъемная доля,(ppm)

млн

-1

(ppm)

абсолютная,относительная,

млн

-1

(ppm) %

KIGAZ 300от 0 до 1001±20

св. 100 до 500-±10

Таблица 7

Модификация

приборов

азрешени

погрешности

измерений

Канал измерения объёмной доли оксида серы (SO

)

Диапазон

объемная

е,

Пределы допускаемой

измерений, доля, млн

-1

объемная доля,(ppm)

млн

-1

(ppm)

абсолютная,относительная,

млн

-1

(ppm) %

KIGAZ 300от 0 до 1001±10

св. 100 до 5000-±10

Модификация

приборов

Диапазон

измерений,

гПа

Таблица 8

Канал измерения дифференциального давления

Разрешение,

гПа

Пределы допускаемой погрешности

измерений

абсолютная, гПа

относительная,

±(0,45·+0,5% от-

изм. значения)

-±5

KIGAZ 100, KIGAZ150,

KIGAZ 200, KIGAZ 300

От минус 150 до0,01

минус 1,00

Св. 1,00 до 150

св минус 1,00 до

минус 0,40

св. 0,40 до 1,00

Св. минус 0,40

до 0,40

±0,02

Лист № 8

Всего листов 10

Модификация

приборов

Канал измерений температуры

Разрешение,

ºС

Пределы допускаемой абсолютной

погрешности измерений, ºС

± (2,5 + 0,004|t|)

± (5 + 0,05|t|)

Диапазон

измерений,

ºС

от минус 25 до

плюс 1000

(температура

дымовых газов )

от минус 20 до

плюс120

(температура,

измеряемая

поверхностными

датчиками)

от минус 50 до

плюс 250

(температура,

измеряемая

погружаемым

зондом Pt100)

± (0,25 + 0,5% от изм. значения)

KIGAZ 100, KIGAZ150,

KIGAZ 200, KIGAZ 300

0,1

Условия эксплуатации анализаторов дымовых газов : рабочая температура (от

минус 5 до 50)°С

Условия хранения и транспортирования, температура (от минус 10 до +50) °С.

Электропитание анализаторов дымовых газов:

KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300 от сети

переменного тока с

напряжением 220 В, частотой 50 Гц через сетевой адаптер или от одного

аккумулятора Li-Ion 3,6 В, максимальная потребляемая мощность при работе

от сети не более 16 ВА

Габаритные размеры и масса:

KIGAZ 100 не более (331 x 112 x 86) мм, не более 0,9 кг;

KIGAZ 150 не более (331 x 112 x 86) мм, не более 0,68 кг;

KIGAZ 200 не более (331 x 112 x 86) мм, не более 1,16 кг;

KIGAZ 300 не более (331 x 112 x 86) мм, не более 1,16 кг.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации

типографским способом и на заднюю панель корпуса анализаторов дымовых газов KIGAZ

100, KIGAZ150, KIGAZ 200, KIGAZ 250, KIGAZ 300 в виде наклейки.

Комплектность средства измерений

Комплект поставки включает:

блок анализатора, укомплектованный

измерительными ячейками

и зондами в соответствии с заказом1 шт.

Кейс или сумка в соответствии с заказом

руководство по эксплуатации1 шт.

заводской протокол калибровки1 шт.

методика поверки1 шт.

Лист № 9

Всего листов 10

Поверка

осуществляется по документу МП РТ 1791-2013 «Анализаторы дымовых газов KIGAZ

100, KIGAZ150, KIGAZ 200, KIGAZ 300. Методика поверки», являющемуся приложением к

Руководству по эксплуатации и утверждённому ГЦИ СИ ФБУ «Ростест-Москва» от 2 марта

2013 г.

Основные средства поверки

1) По каналам содержания газовых компонентов:

ГСО-ПГС в баллонах под давлением, выпускаемых по ТУ 6016-2956-88 №№ 3726-

87, 3722-87, 3806-87, 3811-87, 3816-87, 8375-03, 4025-87, 4026-87, 8741-06, 7608-99, 9775-11.

По каналу дифференциального давления:

Калибратор давления пневматический «Метран-505Воздух», класс точности 0,015 с

диапазоном воспроизведения избыточного давления от5 Па до 25000 Па,

ТермогигрометрИВА-6А,диапазонизмерениятемпературы(-40…+50)оС,

абсолютная погрешность +0,5оС, диапазон измерения

2) По каналу температуры:

Калибратор температуры АТС-155В, диапазон от минус 25до плюс155 ºС,

уст.

=±0,2 ºС, нестабильность поддержания ±0,03 ºС.

Калибратор температуры АТС-650В,диапазон от 50 до 650 ºС, Δ

уст.

=±0,39 ºС,

нестабиль-ность поддержания ±0,03 ºС.

Калибратор температуры СТС-1200А, диапазон от 300 до 1200 ºС, Δ

уст.

=±2 ºС,

нестабиль-ность поддержания ±0,1 ºС.

Калибратор температуры поверхностный КТП-2, диапазон температуры от минус 50

до плюс 140 ºС,

= ±

(0,0035

t) ºС.

Термостаты переливные прецизионные ТПП-1, диапазон от минус 75 до плюс 300 ºС,

нестабильность поддержания ±0,01 ºС.

Эталонный термометр сопротивления 3 разряда.

ИзмерительтемпературымногоканальныйпрецизионныйМИТ8.10,

= ±

(0,0035

t) ºС

Сведения о методиках (методах) измерений

Методы измерений указаны в Руководстве по эксплуатации анализаторов дымовых

газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300.

Нормативные документы, устанавливающие требования к анализаторам

дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300

1. ГОСТР 50759-95 «Анализаторы газовдля контроля промышленных и

транспортных выбросов»;

2. ГОСТ 9.578-2008 «ГСИ. Государственная поверочная схема для средств измерений

содержания компонентов в газовых средах»;

3. ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная

поверочная схема для средств измерения разности давлений до 4 · 10

Па»;

4. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений

температуры»;

5. ГОСТ 13320-81«Газоанализаторы промышленные автоматические. Общие

технические условия»;

6. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических

процессов. Общие технические условия»;

Лист № 10

Всего листов 10

7. ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного

воздуха. Общие технические условия»;

8. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная.

Электрическое оборудование для измерения, управления и лабораторного

применения»;

9. Руководствапоэксплуатации анализаторовдымовых газовKIGAZ 100,

KIGAZ150, KIGAZ 200, KIGAZ 300.

Рекомендации по области применения в сфере государственного регулирования

обеспечения единства измерений

- при осуществлении деятельности в области охраны окружающей среды.

Изготовитель

KIMO INSTRUMENTS Франция

адрес: Bd de Beaubourg –BP 48 Emerainville,

F-77312 MARNE LA VALLE Cedex 2

Тел: +33 (0) 1 60 06 69 25

Факс: +33 (0) 160 06 69 29

E-mail:

export@kimo.fr

Web:

www.kimo.fr

Заявитель

ООО «Евротест»

адрес: 198216, г. Санкт-Петербург, Ленинский пр., д.140

Тел: (812) 703-05-55

факс: (812) 703-05-55

E-mail:

sales@eutest.ru

Web:

www.eutest.ru

Испытательный центр

ГЦИ СИ ФБУ «Ростест-Москва»

Регистрационный номер 30010-10

117418, г. Москва, Нахимовский пр., д.31

www.rostest.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«____» __________2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
49372-12	Анализаторы микропримесей азота в аргоне	Model D	Фирма "Delphi Control Systems, Inc.", США	1 год	Перейти
47395-11	Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении	NEX XT	Фирма "Applied Rigaku Technologies, Inc.", США	2 года	Перейти
25598-08	Анализаторы биохимические	Vitalab Flexor E, Vitalab Flexor XL, Vitalab Flexor Junior	Фирма "Vital Scientific N.V.", Нидерланды	1 год	Перейти
52407-13	Анализаторы цифро-аналоговые профессиональные	HD мод. TOUCH, FLASH, PRO	Фирма "RO.VE.R. Laboratories S.p.A.", Италия	1 год	Перейти
8688-82	Анализаторы кислорода дыхательных газов показывающие и сигнализирующие	АК-ПС	Нет данных	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуАнализаторы дымовых газов KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300ГРСИ 54360-13

Заказать поверку
Анализаторы дымовых газов KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300
ГРСИ 54360-13
