Номер госреестра:
54353-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
JS12c
Производитель:
Фирма "ZWAR", Польша
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 41025, 40975
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51728
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока JS12c
Назначение средства измерений
Трансформаторы тока JS12c предназначены для контроля и передачи сигнала измери-
тельной информации приборам измерения, защиты, автоматики, сигнализации и управления
в
электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Трансформаторы тока JS12c (далее – трансформаторы тока) являются шинными и пред-
ставляют собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенный в
смоляной изолирующий корпус.
Принцип действия трансформаторов тока заключается в преобразовании переменного то-
ка промышленной частоты в
переменный ток для измерения с помощью стандартных измери-
тельных приборов, а также обеспечения электрической изоляции измерительных устройств от
цепей высокого напряжения.
Общий вид трансформаторов тока JS12c представлен на рисунке 1.

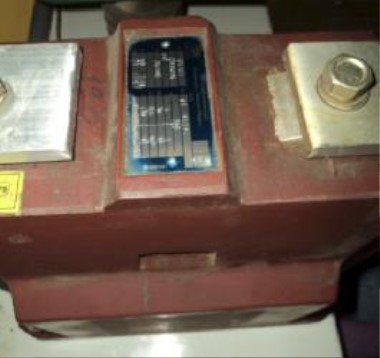

Рисунок 1 – Фотография общего вида трансформаторов тока JS12c.
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов тока JS12c
представлены в таблице 1.
Таблица 1 – Основные метрологические и технические характеристики трансформаторов тока
JS12c
Параметр
Заводской номер
Значение
41025, 40975
Класс точности обмоток для измерения0,5
Номинальный первичный ток I
1ном.
, А 200
Номинальный вторичный ток I
2ном.
, А 5
Номинальные вторичные нагрузки S
ном.
, В∙А 10
Лист №2
Всего листов 3
Окончание таблицы 1
Параметр
Номинальный коэффициент безопасности приборов К
Бном
Номинальное напряжение U
ном.
, кВ
Номинальная частота f
ном.
, Гц
Габаритные размеры (длина х ширина х высота), мм
Масса, кг, не более
Диапазон рабочих температур, °С
Максимальная относительная влажность, %
Значение
5
10
50; 60
290 х 160 х 230
30
от минус 10 до 50
80
Знак утверждения типа
наносят на титульный лист паспорта и руководства по эксплуатации типографским способом и
на табличку технических данных трансформатора методом трафаретной печати.
Комплектность средства измерений
В комплект поставки входят:
– трансформатор тока JS12c 1 шт.
– паспорт 1 экз.
Поверка
трансформаторов тока JS12c осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансфор-
маторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке, указан в таблице 2.
Номинальные значения первичного тока, А: от 5 до 5000.
Класс точности: 0,05.
Прибор сравнения
КНТ-03
Основные метрологические характеристики
Таблица 2
Тип прибора
Трансформатор тока измери-
тельный лабораторный ТТИ-
5000.5
Нагрузочное устройство НТТ
50.5
Предел измерения погрешности напряжения, %: 19,99;
Пределы допускаемой абсолютной погрешности измерения
токовой погрешности (погрешности напряжения) поверяемого
трансформатора, %: ± (0,1 + 0,05
×
A);
Предел измерения угловой погрешности поверяемого транс-
форматора, угловых мин: ± 199,9;
Пределы допускаемой абсолютной погрешности измерения
угловой погрешности (погрешности напряжения) поверяемого
трансформатора, угловых мин: ± (0,1 + 0,03
×
A).
Номинальные величины нагрузки, В∙А:
от 1,75 до 50
Примечание
1. А – значение измеряемой погрешности.
Сведения о методиках (методах) измерений
Сведений нет.
Нормативные документы, устанавливающие требования к трансформаторам тока JS12c
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация фирмы-изготовителя.
Лист №3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
– осуществление торговли и товарообменных операций.
Изготовитель
Фирма «ZWAR», Польша.
Адрес: 06-300 Przasnysz, ul. Lesno 59, Poland.
Заявитель
ООО «Балтнефтепровод»
Юридический адрес: 188910, Ленинградская область, Выборгский район, город Приморск.
Почтовый адрес: 195009, г. Санкт-Петербург, Арсенальная набережная, дом 11.
Телефон: 8(812) 542-15-90.
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, д. 31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2013 г.
