Номер госреестра:
54311-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
JGF
Производитель:
Фирма "PFIFFNER Deutschland GmbH", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51674
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

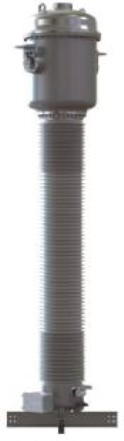

Трансформаторы тока JGF
Назначение средства измерений
Трансформаторы тока JGF предназначены для передачи сигналов измерительной
информации измерительным приборам и/или устройствам защиты и управления, применяются в
установках переменного тока промышленной частоты в сетях от 110 до 500 кВ.
Описание средства измерений
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных
обмоток практически пропорционален первичному току и относительно сдвинут по фазе на
угол, близкий к нулю. Трансформаторы тока JGF являются масштабными
преобразователями. Сердечники и вторичные обмотки расположены в верхней
части внутри корпуса из алюминиевого сплава, который смонтирован на
изоляторе из композитного материала. Высоковольтная изоляция внутри
обеспечивается за счёт смеси элегаза и азота, плотность которой контролируется
монитором плотности, снабженным сигнализирующими и отключающими
контактами.Защитаотвозможногоповышениявнутреннегодавления
обеспечивается за счет предохранительного клапана с разрывной мембраной.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь
тороидальные сердечники с вторичными обмотками. Трансформатор может
иметь до 8 вторичных обмоток
-
измерительных и/или защитных. Выводы
вторичных обмоток пропущены через опорную трубу и подключены к клеммам
контактной коробки на раме основания трансформатора. Различные комбинации
коммутации внешних и внутренних шин дают возможность менять коэффициент
трансформации. Контактная (клеммная) коробка закрыта крышкой, которая
пломбируется для предотвращения несанкционированного доступа.
Выпускаются четыре модификации трансформаторов тока: JGF-110, JGF-220,
JGF-330 и JGF-500, предназначенные для работы в электрических сетях 110, 220,
330 и 500 кВ, соответственно.
Метрологические и технические характеристики
Характеристики
JGF-110
JGF-220
JGF-330
JGF-500
Наибольшие рабочие напряжения, кВ
126
252
363
550
100-5000
1 или 5
0,1; 0,2s; 0,2; 0,5s; 0,5; 1,0
5; 10; 15; 20; 30
От 2 до 100
5Р, 10P
От 5 до 60
От 1 до 100
50 или 60
От 300 до 1750
Номинальные первичные токи, А
Номинальные вторичные токи, А
Для измерительных обмоток:
Классы точности
Коэффициенты безопасности
Номинальные нагрузки, В·А
Для защитных обмоток:
Классы точности
Предельная кратность
Номинальные нагрузки, В·А
Номинальная частота, Гц
Масса не более, кг
Габаритные размеры, мм
От 2800×830×760 до 7200×1486×1200
Климатическое исполнение УХЛ1 по ГОСТ 15150-69 в диапазоне от – 60ºС до + 50ºС и
У1 в диапазоне от – 45ºС до + 45ºС.
Лист № 2
Всего листов 2
и на паспорт –
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора
типографским способом.
Комплектность средства измерений
Трансформатор тока JGF – 1 шт.
Руководство по эксплуатации – 1экз.
Паспорт – 1 экз.
Поверка
Осуществляется по документу ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока.
Методика поверки".
Основные средства поверки:
– Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до
5000 А, относительная погрешность ± 0,05 %),
– Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая
погрешность ± (0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока JGF»
фирмы «PFIFFNER Deutschland GmbH», Германия.
Нормативные документы, устанавливающие требования к трансформаторам тока JGF
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
–
осуществление торговли и товарообменных операций;
– выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
«PFIFFNER Deutschland GmbH», Германия
Адрес: Zusestrasse 3, D-25524, Itzehoe, Germany
Телефон +49 4821 4082710, факс +49 4821 4082729
Заявитель
ООО «НЕПА», Российская Федерация
Адрес: 123022, г. Москва, ул. Рочдельская, д. 15, стр. 8.
Телефон +(7) 495 649 40 69, факс +(7) 495 653 83 58
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 г.
Адрес: 119361, Москва, Г-361, ул. Озерная, 46,
тел. +7 495 437 55 77, факс +7 495 437 56 66, e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п.«___» ________ 2013 г.
