Номер госреестра:
54310-13
Наименование СИ:
Трансформаторы комбинированные
Обозначение типа:
EJGF
Производитель:
Фирма "PFIFFNER Deutschland GmbH", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51673
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Трансформаторы комбинированные EJGF
Назначение средства измерений
Трансформаторы комбинированные EJGF предназначены для передачи сигналов
измерительной информации приборам измерения, защиты, сигнализации и управления в
установках переменного тока на классы напряжения от 110 до 500 кВ.
Описание средства измерений

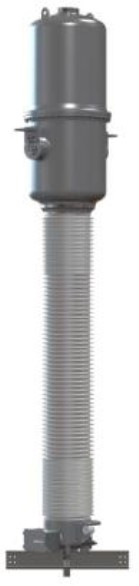

Трансформаторы комбинированные EJGF представляют собой совмещенные в
одной конструкции трансформатор тока и трансформатор напряжения электромагнитного
типа, размещенные в герметичном баке из алюминиевого сплава, заполненном элегазовой
смесью и установленном наверху изоляционной колонны. Изолятор из
композитного материала имеет различную высоту в зависимости от
значения наибольшего рабочего напряжения. Выпускаются четыре
модификации:EJGF-110,EJGF-220,EJGF-330иEJGF-500,
предназначенные для работы в электрических сетях 110, 220, 330 и
500 кВ, соответственно.
Принцип действия трансформатора напряжения основан на явлении
взаимной индукции в обмотках, намотанных на один сердечник.
Напряжение во вторичной обмотке зависит от напряжения, поданного в
первичную обмотку, и соотношения витков первичной и вторичной
обмоток. Первичная и вторичные обмотки расположены в верхней
частибака,заполненногогазовойсмесьюэлегазаиазотас
минимальным рабочим давлением 350 кПа. Плотность элегазовой
смеси контролируется специальным монитором плотности. При этом
для целей безопасности предусмотрен предохранительный клапан с
разрывной мембраной. Трансформатор напряжения может иметь до
четырех вторичных обмоток – основных и/или дополнительных. Сбоку
бака расположен вывод, к которому подключается подвод высокого
напряжения. В нижней части бака расположен трансформатор тока.
Первичная обмоткатрансформатора тока выполненаввиде
токоведущих шин, проходящих сквозь тороидальные сердечники с
вторичными обмотками. Трансформатор тока может иметь до 8
вторичных обмоток – измерительных и/или защитных. Выводы
вторичных обмоток пропущены через опорную трубу и подключены к
клеммам контактной (клеммной) коробки на раме основания трансформатора. Различные
комбинации коммутации внешних и внутренних шин дают возможность менять
коэффициент трансформации. Выводы вторичных обмоток в контактной коробке закрыты
крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Метрологические и технические характеристики
Характеристики
EJGF-110
EJGF-220
EJGF-330
EJGF-500
Наибольшие рабочие
напряжения, кВ
126
252
363
550
Для трансформатора
напряжения:
Номинальные первичные
напряжения, кВ
110/
Ö
3
220/
Ö
3
330/
Ö
3
500/
Ö
3
Лист № 2
Всего листов 3
Характеристики
EJGF-110
EJGF-220
EJGF-330
EJGF-500
Номинальные вторичные
напряжения, В
100/
Ö
3,
100
100/
Ö
3,
100
100/
Ö
3,
100
100/
Ö
3,
100
0,2/(3 – 300); 0,5/(3 – 400); 1/(3-400); 3/(3-400);
3Р/(3 – 600); 6Р/(3 – 600)
2000 или 3000
100 – 5000
1 или 5
0,1; 0,2s; 0,2; 0,5s; 0,5; 1,0
5; 10; 15; 20; 30
От 2 до 100
Классы точности/
нагрузки, В·А
– основные обмотки
– дополнительные обмотки
Предельные мощности,
В·А
Для трансформатора
тока:
Номинальные первичные
токи, А
Номинальные вторичные
токи, А
Обмотки для измерений
Классы точности
Коэффициенты
безопасности
Номинальные нагрузки,
В·А
Обмотки для защиты
Классы точности
Предельная кратность
Номинальные нагрузки,
В·А
5Р, 10P
От 5 до 60
От 1 до 100
Номинальная частота, Гц
50 или 60
Масса не более, кг
От 950 до 1950
Габаритные размеры, мм3250×1250×700 4450×1486×700 5650×1486×1200 7440×1486×1200
Климатическое исполнение УХЛ1 по ГОСТ 15150-69 в диапазоне от – 60ºС до + 50ºС и
У1 в диапазоне от – 45ºС до + 45ºС.
Знак утверждения типа
Знакутверждениятипананоситсянаэксплуатационнуюдокументацию
типографическим способом.
Комплектность средства измерений
Трансформатор комбинированный EJGF – 1 шт.
Руководство по эксплуатации – 1 экз.
Паспорт – 1 экз.
Поверка
Осуществляетсяподокументам:ГОСТ8.216-2011"ГСИ.Трансформаторы
напряжения. Методика поверки" и ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока.
Методика поверки".
Основные средства поверки трансформаторов напряжения:
– ТрансформаторынапряженияэталонныеNVOS(номинальноепервичное
напряжение 110/√3; 220/√3, класс точности 0,01), NUES (номинальное первичное
напряжение 330/√3; 500/√3; 750/√3, класс точности 0,05),
Лист № 3
Всего листов 3
– Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Основные средства поверки трансформаторов тока:
– Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до
5000 А, относительная погрешность ± 0,05 %),
– Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы
комбинированные EJGF» фирмы «PFIFFNER Deutschland GmbH», Германия.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
комбинированным EJGF
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– осуществление торговли и товарообменных операций;
– выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
«PFIFFNER Deutschland GmbH», Германия
Адрес: Zusestrasse 3, D-25524, Itzehoe, Germany
Телефон +49 4821 4082710, факс +49 4821 4082729
Заявитель
ООО «НЕПА», Российская Федерация
Адрес: 123022, г. Москва, ул. Рочдельская, д. 15, стр. 8.
Телефон +(7) 495 649 40 69, факс +(7) 495 653 83 58
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул. Озерная, 46,
тел. +7 495 437 55 77, факс +7 495 437 56 66, e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п.«___» ________ 2013 г.
