Номер госреестра:
54308-13
Наименование СИ:
Имитаторы сигналов
Обозначение типа:
СН-3805М
Производитель:
ЗАО "КБ навигационных систем" (НАВИС), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51671
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Имитаторы сигналов СН-3805М
Назначение средства измерений
Имитаторы сигналов СН-3805М (далее – имитаторы) предназначены для формирования
радиочастотных навигационных сигналов спутниковых навигационных систем (СНС)
ГЛОНАСС, GPS, Galileo, широкозонной дифференциальной подсистемы (ШДПС) SBAS.
Описание средства измерений
Принцип действия имитатора основан на формировании навигационного поля как
совокупности навигационных сигналов:
СНС ГЛОНАСС с дальномерными кодами стандартной точности СТ (OF) и высокой
точности ВТ (SF) в частотных диапазонах L1, L2, дальномерными кодами L3И, L3П в
частотном диапазоне L3;
СНС GPS с дальномерным кодом стандартной точности C/A и возможностью имитации
селективного доступа SA в частотном диапазоне L1, дальномерными кодами C/A или CM, CL в
частотном диапазоне L2, дальномерными кодами I5, Q5 в частотном диапазоне L5;
СНС Galileo с дальномерным кодом OS в частотном диапазоне Е1, дальномерными
кодами BPSK(10) в частотных диапазонах E5a, E5b;
ШДПС SBAS с дальномерным кодом стандартной точности C/A в частотном диапазоне
L1;
по 48-м независимым (по типу навигационных сигналов СНС) имитационным каналам
с возможностью распределения их в любом количественном соотношении СНС-канал.
Описание дальномерных кодов приведено в документах ТДЦК.464938.007 ТУ
Имитаторы сигналов СН-3805М. Технические условия и ТДЦК.464938.007 РЭ Имитаторы
сигналов СН-3805М. Руководство по эксплуатации.
Конструктивно имитатор состоит из блока имитации и внешнего управляющего
компьютера на базе персональной электронно-вычислительной машины (ПЭВМ).
Имитатор имеет две модификации:
имитатор сигналов СН-3805М, блок имитации которого имеет радиочастотные выходы
по формированию навигационных сигналов СНС РЧ, РЧI, РЧII, РЧIII;
имитатор сигналов СН-3805М-01, блок имитации которого имеет радиочастотные
выходы по формированию навигационных сигналов СНС РЧI…РЧ12.
Управляющий компьютер обеспечивает выполнение вычислительных операций по
созданию сценариев имитации.
Блок имитации обеспечивает формирование полного навигационного радиосигнала на
выходе по результатам суммирования сигналов всех каналов имитации, каждый из которых
формирует один полный навигационный сигнал одного навигационного космического
аппарата (НКА) в одном частотном диапазоне.
Возможные варианты аппаратной и программной части блока имитации выражаются в
виде опций, которые определяют технические характеристики: частотные диапазоны и типы
дальномерных кодов СНС, режимы формирования дифференциальных поправок (SBAS,
RTCM SC-104 v. 2.2), режимы формирования навигационных сигналов и моделирования
движения носителя навигационной аппаратуры потребителей (НАП) (в реальном времени,
объемное тело).
Блок имитации имеет возможность моделирования движения одного, двух или трех
носителей НАП в совмещенном навигационном поле СНС с многократным повторением
Лист № 2
Всего листов 6
движения по предварительно сформированному сценарию имитации. Управление процессом
формирования навигационных сигналов, а также устройством индикации, клавиатурой,
обменом с внешней ПЭВМ и считывания сценария с флэш-карты осуществляется с помощью
встроенной ЭВМ. Синхронизация работы всех узлов блока имитации осуществляется либо от
внутреннего опорного генератора, либо от внешнего источника высокостабильных сигналов
частотой 10 МГц. При этом синхронизация всех каналов имитации происходит по переднему
фронту импульса «секундная метка».
Блок имитации выполнен в виде отдельного блока настольного исполнения, имеет
стандартный корпус 4U, корпус состоит из боковых стенок, нижней и верхней крышки.
Органы управления, дисплей, переключатель питания, считыватель флэш-карты установлены
на передней панели блока. На задней панели установлены: вентилятор, соединитель сетевого
кабеля, соединители для подключения внешних потребителей, внешнего опорного генератора,
шпилька заземления. Органы управления и все соединители, расположенные на передней и
задней панелях блока, имеют соответствующую маркировку.
Внешний вид блока имитации имитатора, места пломбировки от несанкционированного
доступа и нанесения знака об утверждении типа приведены на рисунках 1, 2.
*
Рисунок 2 – Внешний вид блока имитации имитатора (задняя панель) и место пломбировки от
несанкционированного доступа (*)

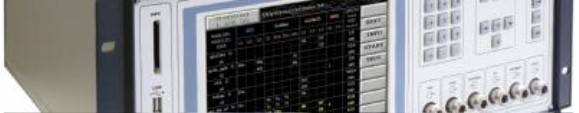

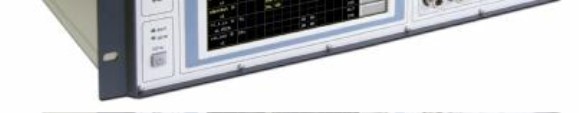

Рисунок 1 – Внешний вид блока имитации имитатора и места пломбировки от
несанкционированного доступа и нанесения знака об утверждении типа
* - место пломбировки
** - место нанесения знака
*
**
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (ПО) имитатора состоит из специального программного
обеспечения управления блоком имитации имитатора, установленного в ЭВМ, встроенную в
блок имитации, и специального программного обеспечения рабочей станции (среды создания
сценария),устанавливаемогонавнешнийуправляющийкомпьютер.Специальное
программное обеспечение управления блоком имитации имитатора определяет программную
часть блока имитации, содержит набор опций, характеризующих технические возможности
имитатора, недоступно для пользователя и защищено конструкцией блока имитации.
Идентификационныеданные(признаки)метрологическизначимойчастиПО
приведены в таблице 1.
Таблица 1
Наименование
ПО
Идентификацион-
ное наименование
ПО
Цифровой
идентификатор ПО
(контрольная
сумма)
ТДЦК.80192-01
Номер
версии
(идентифика
ционный
номер) ПО
версия не
ниже
0.1.21.1.1.1
-
Алгоритм
вычисления
цифрового
идентификатора
ПО
-
Специальное
программное
обеспечение
управления
блоком
имитации СН-
3805М
Специальное
программное
обеспечение
рабочей
станции (среда
создания
сценария)
ТДЦК.80025-04
версия не
ниже 4.4.6
-
-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Наименование характеристики
СНС ГЛОНАСС (L3)
СНС GPS (L1)
СНС GPS (L2)
СНС GPS (L5)
СНС Galileo (E1)
СНС Galileo (E5a)
СНС Galileo (E5b)
ШДПС SBAS
Метрологические и технические характеристики
Метрологические и технические характеристики имитаторов приведены в таблице 2.
Таблица 2
Значение
характеристики
Номинальные значения выходных частот, МГц
СНС ГЛОНАСС (L1)
СНС ГЛОНАСС (L2)
1602 + k
×
0,5625
1246 + k
×
0,4375
где k = - 7…7
1202,0250
1575,4200
1227,6000
1176,4500
1575,4200
1176,4500
1207,1400
1575,4200
Лист № 4
Всего листов 6
Наименование характеристики
Значение
характеристики
±
2
×
10
-8
±
5
×
10
-10
5
×
10
-12
(устанавливаются опциями при поставке)
Пределы относительной погрешности по частоте внутреннего опорного
генератора
Пределы относительной вариации частоты внутреннего опорного
генератора за 1 сутки
Среднее квадратическое относительное двухвыборочное отклонение
результата измерений частоты внутреннего опорного генератора
при
t
И
=
t
В
= 1 с, не более
Относительный уровень помех, обусловленный паразитными
составляющими, дБс
(1)
, не более
Динамический диапазон изменения уровня мощности выходного сигнала,
дБВт
(2)
минус 40
от минус 180 до
минус 140
±
0,5
0,1
0,001
0,005
±
10
от 0 до 12000
от 100 до 250
от 48 до 66
100
Пределы допускаемой погрешности установки уровня мощности
выходного сигнала между каналами имитации, дБ
Предел допускаемого среднего квадратического отклонения (СКО)
случайной составляющей погрешности формирования беззапросной
дальности (псевдодальности), м:
- по фазе дальномерного кода
- по фазе несущей частоты
Предел допускаемого СКО случайной составляющей погрешности
формирования скорости изменения беззапросной дальности
(псевдодальности), м/с
Пределы допускаемой погрешности синхронизации шкалы времени блока
имитации (выход сигнала метки времени «1 с») с меткой времени,
передаваемой в навигационном сигнале, нс
Диапазон скорости при моделировании параметров движения объекта-
носителя НАП в навигационном поле СНС, м/с
Параметры питания от сети переменного тока:
- напряжение, В
- частота, Гц
Мощность, потребляемая блоком имитации, В
×
А, не более
Габаритные размеры блока имитации (длина
´
ширина
´
высота), мм, не
более
500
´
420
´
157
Масса блока имитации, кг, не более18
Рабочие условия эксплуатации:
- температура окружающего воздуха, °Сот 10 до 40
- относительная влажность при температуре 25
°
С,
%
до 80
- атмосферное давление, мм рт. ст.
от 450 до 800
Примечания:
(1)
1 дБc = 1 дБ относительно уровня несущей на частоте сигнала;
(2)
1 дБВт = 1 дБ относительно 1 Вт.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
руководства по эксплуатации и на переднюю панель блока имитации имитатора.
Комплектность средства измерений
Комплектности имитаторов для модификаций СН-3805М и СН-3805М-01 приведены в
таблицах 3, 4.
Лист № 5
Всего листов 6
Таблица 3
Наименование
Имитатор сигналов СН-3805М в составе:
блок имитации
1)
управляющий компьютер
2)
Комплект кабелей и переходников
Комплект ЗИП одиночный
Комплект эксплуатационной документации
согласно ТДЦК.464938.007 ВЭ
Обозначение
ТДЦК.464938.007
ТДЦК.464978.007
ТДЦК.466219.011
ТДЦК.464939.046
ТДЦК.464933.019
ТДЦК.464938.007 ВЭ
Количество
1 комплект
1 шт.
1 комплект
1 комплект
1 комплект
1 комплект
Ящик упаковочныйТДЦК.305642.1061 шт.
Примечание:
1)
– поставляется с установленным СПО ТДЦК.80192-01;
2)
– поставляется с установленным СПО (ССС) ТДЦК.80025-04, в соответствии
с договором поставки
Таблица 4
Наименование
Имитатор сигналов СН-3805М-01 в составе:
блок имитации
1)
управляющий компьютер
2)
Комплект кабелей и переходников
Комплект ЗИП одиночный
Комплект эксплуатационной документации
согласно ТДЦК.464938.007-01 ВЭ
Обозначение
ТДЦК.464938.007-01
ТДЦК.464978.007-01
ТДЦК.466219.011
ТДЦК.464939.046-01
ТДЦК.464933.019
ТДЦК.464938.007-01 ВЭ
Количество
1 комплект
1 шт.
1 комплект*
1 комплект
1 комплект
1 комплект
Ящик упаковочныйТДЦК.305642.1061 шт.
Примечание:
1)
– поставляется с установленным СПО ТДЦК.80192-01;
2)
– поставляется с установленным СПО (ССС) ТДЦК.80025-04, в соответствии
с договором поставки;
* – поставка определяется договором поставки
Поверка
осуществляется по документу МП 54308-13 «Инструкция. Имитаторы сигналов СН-3805М.
Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013 г.
Основные средства поверки:
-
стандарт частоты рубидиевый FS 725 (рег. № 31222-06, пределы относительной
погрешности по частоте ± 5·10
-11
);
-
компаратор частотный Ч7-318 (рег. № 40928-09, среднее квадратическое
относительное двухвыборочное отклонение результата измерений частоты для интервала
времени измерений 1 с при полосе пропускания компаратора 3 Гц не более 2·10
–14
);
-
анализатор спектра N9010А (рег. № 40312-08, диапазон рабочих частот от 9 кГц до
26,5 ГГц, пределы относительной погрешности частоты опорного генератора ± 1,5·10
-7
);
-
ваттметр E4418B с преобразователями 8481A и 8481D (рег. № 44731-10 , пределы
допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне значений от
минус 70 до минус 30 дБ (исх. 1мВт));
-
осциллограф цифровой запоминающий WaveMaster 820Zi (рег. № 40232-08,
количество каналов 2, полоса пропускания 20 ГГц);
-
приемник сигналов глобальных навигационных спутниковых систем геодезический
многочастотный СИГМА (рег. № 50275-12, диапазоны частот принимаемых спутниковых
навигационных сигналов ГЛОНАСС (L1, L2), GPS (L1, L2, L5), Galileo (E1, E5ab), пределы
допускаемой абсолютной погрешности измерения длины «ноль-базиса» в плане
±
9 мм,
±
15
мм).
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
ТДЦК.464938.007 РЭ Имитаторы сигналов СН-3805М. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к имитаторам
сигналов СН-3805М
ТДЦК.464938.007 ТУ Имитаторы сигналов СН-3805М. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Дляформированиярадиочастотныхнавигационныхсигналовспутниковых
навигационныхсистемГЛОНАСС,GPS, Galileo,широкозоннойдифференциальной
подсистемы SBAS в случаях предусмотренных законодательством Российской Федерации о
техническом регулировании
Изготовитель
Закрытое акционерное общество «Конструкторское бюро навигационных систем»
(ЗАО «КБ НАВИС»)
Юридический адрес: 121170, г. Москва, ул. Кульнева, д.3, стр.1
Фактический адрес: 127411, г. Москва, Дмитровское шоссе, д.157, стр. 5, 8
Почтовый адрес:
127411
, г. Москва,
а/я 11
Телефон/факс: +7 (495) 665-61-48/ 665-61-49
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарного предприятия «Всероссийский научно-исследовательский институт физико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____»_______________2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20580-00 | Калибраторы-измерители унифицированных сигналов эталонные | ИКСУ-2000 | НПП "Элемер", пос.Менделеево | 1 год | Перейти |
| 47154-11 | Расходомеры электромагнитные с конверторами сигналов | WATERFLUX 3000 (расходомеры) IFC 070/ IFC 100/ IFC 300 (конверторы) | Фирма "KROHNE Altometer B.V.", Нидерланды | 4 года | Перейти |
| 78563-20 | Регистраторы сигналов волоконно-оптических датчиков | SM/SI (NTM/NTI) | ООО "Нева Технолоджи", г.С.-Петербург | 4 года | Перейти |
| 13064-89 | Имитаторы выходных сигналов тензорезисторных преобразователей образцовых | ИСТ-2 | Завод тензометрических приборов, г.Краснодар | 1 год | Перейти |
| 50275-12 | Приемники сигналов глобальных навигационных спутниковых систем геодезические многочастотные | СИГМА | ООО "Джавад Джи Эн Эс Эс", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
