Установки специализированные измерительные спектрометрические GAMS-3, ГРСИ 54271-13
Номер госреестра:
54271-13
Наименование СИ:
Установки специализированные измерительные спектрометрические
Обозначение типа:
GAMS-3
Производитель:
Фирма "ENVINET a.s.", Чехия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51631
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки специализированные измерительные спектрометрические GAMS-3
Назначение средства измерений
Установки специализированные измерительные спектрометрические GAMS-3 (далее
– установки) предназначены для измерения спектрального состава и интенсивности гамма-
излучения радионуклидов в счетных образцах, представляющих собой 50, 100 или 200-
литровые упаковки цилиндрической формы, на предприятиях атомной промышленности.
Описание средства измерений
Принцип работы установки основан на регистрации полупроводниковым детектором
на основе особо чистого германия (далее – ОЧГ) гамма-излучения, испускаемого присутст-
вующими в упаковке радионуклидами, получении спектра амплитудного распределения
энергии излучения и выделении в спектре пиков полного поглощения (далее – ППП) гамма-
квантов. По положению ППП в спектре определяют энергии гамма-квантов Ei, а по значени-
ям энергий Ei идентифицируют радионуклиды, присутствующие в материале. Далее опреде-
ляют скорости счета импульсов в ППП. Расчет активности радионуклидов, присутствующих
в материале, проводят по скоростям счета импульсов в ППП с учетом абсолютных интен-
сивностей гамма-излучения и эффективности регистрации гамма-квантов, которая установ-
лена для данной геометрии измерения расчетно-экспериментальным путем.
Для управления работой установкой и обработки результатов измерения предназна-
чен комплект пользовательского программного обеспечения установленного на ПК автома-
тизированного рабочего места (далее – АРМ) оператора. АРМ оператора размещается за
биологической защитой для снижения дозовой нагрузки на обслуживающий персонал. Для
контроля за работой установки с целью дистанционного управления, оператору служит ка-
мера видеонаблюдения.
Программное обеспечение
Программное обеспечение (далее – ПО) установок состоит из ПО, устанавливаемых
на ПЭВМ, работающих в операционной среде WINDOWS:
- ПО GamWin. Спектрометрический программный пакет GamWin предназначен об-
работки данных (файлов спектра), полученных от полупроводникового ОЧГ детектора, их
анализа и обработки. ПО применяется для управления и настройки параметров детектора,
многоканального цифрового анализатора, создания/изменения библиотек нуклидов, энерге-
тической калибровки спектрометрического тракта и т.д.;
- ПО GamControl предназначено для организации измерений упаковок.
ПО GamControl состоит из двух главных функциональных модулей:
- измерительный модуль;
- модуль визуализации и пользовательский интерфейс.
Измерительный модуль осуществляет коммуникацию с аппаратными средствами
измерительного тракта: ОЧГ-детектор, спектрометрический анализатор DSpec, весы, устрой-
ство чтения штрих-кодов и управляющее ПЛК. Коммуникация производится через ПЛК
AMIT. Модуль визуализации служит для отображения текущего состояния измерения и ото-
бражения результатов.
Метрологически значимой частью программного обеспечения специализированной
измерительной спектрометрической установки GAMS-3 является ПО GamWin, включающее
программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициен-
тов и констант.
Лист № 2
Всего листов 5
Идентификационныеданныепрограммногообеспечениявсоответствиис
таблицей 1.
Т а б л и ц а 1
—
Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Управляющая
программа
846a1ffd8e8a86457be1
f70fbb3b930c
MD5
Программа
анализа спек-
тров гамма-
излучения
e56e3b3b37092bcba18
82efa04a93ada
MD5
обеспечения
числения циф-
граммного обес-
Цифровой идентифика-
Алгоритм вы-
тор программного
рового иденти-
(контрольная сумма ис-
фика
т
ора про-
полняемого кода)
печения
GamControl1.0.0
GamWin1.5.1
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений в соответствии с МИ 3286-2010 — С.

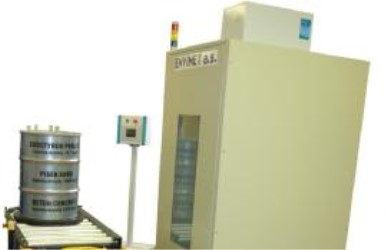

Общий вид установки представлен на рисунке 1.

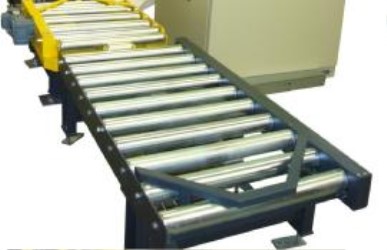

Рисунок 1 – Общий вид установки
Метрологические и технические характеристики
Диапазон регистрируемых энергий trial-излучения, кэВ
от 50 до 3000
Энергетическое разрешение на 662 кэВ (
137
Cs), кэВ
от 0,825 до 1,5
Энергетическое разрешение на 1330 кэВ (
60
Co), кэВ
от 1,75 до 2,4
Лист № 3
Всего листов 5
Интегральная нелинейность функции преобразования, %,
не более
Максимальная статистическая входная загрузка, имп./с
0,025
10
5
Относительная эффективность регистрации, %, не менее
40
Время установления рабочего режима, мин, не более
30
Время непрерывной работы, ч
12
Питание осуществляется:
- от трехфазной сети переменного тока напряжением, В
частота, Гц
+38
380
-
57
50
+2,5
-
2,5
- от двухфазной сети переменного тока напряжением, В
частота, Гц
+
22
50
220
-
33
+
2,5
-
2,5
Потребляемая мощность, В·А, не более
5300
Габаритные размеры (длина × ширина × высота), мм, не более
5500 × 4000 × 3000
Масса, кг, не более
1200
Средняя наработка на отказ, ч, не менее
10000
Средний срок службы, лет, не менее
10
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
от плюс 5 до плюс 50
до 80 при температуре
плюс 35ºС или ниже
от 84 до 108
Знак утверждения типа
наносится фотоспособом на корпус установок и типографским способом на титульные листы
руководствапоэксплуатации
ME0075.M008–EDС–X003РЭ и формуляра М008–ЕЕС–Х001ФО.
Комплектность средства измерений
GEM40P4-76-SMP
Полупроводниковый детектор
1 шт.
CFG-X-COOL-II-230
1 шт.
Многоканальный анализатор спектра
Автоматический коллиматор
1 шт.
Блок электрического охлаждения детекто-
ра
DSPEC jr 2.0
M008-C100/80-S
1 шт.
1 шт.
Блок вертикального перемещения детек-
тора
M008-40-D2-K-O
M008-SP6
M008-VD2000/(L/P)
M008-VD1200/T
Шкаф управления
Модуль взвешивания
Роликовый конвейер
Поворотный стол
1 шт.
1 шт.
2 шт.
1 шт.
Управляющий ПК
1 шт.
Лазерный принтер
1 шт.
Термотрансферный принтер
1 шт.
Поддон для бочек
4 шт.
Комплект программного обеспечения
3 шт.
1 шт.
М008-ЕЕС-Х002 ВЭ
Ведомость эксплуатационных документов
1 экз.
M008-EEC-X001 ФО
Формуляр
1 экз.
ME0075.M008-EDС-X003 РЭ
Руководство по эксплуатации
1 экз.
Лист № 4
Всего листов 5
МКТ 1021ТЕ
QX-830
AVP 321
Блок кондиционера
Сканер штрих-кода
Камера видеонаблюдения
1 шт.
1 шт.
1 шт.
Комплект принадлежностей для монтажа
и обслуживания установки
Поверка
осуществляется по документу МИ 1916-88 «Государственная система обеспечения единства
измерений. Гамма-спектрометры с полупроводниковыми детекторами. Методика поверки».
Основное поверочное оборудование:
- источники радионуклидные закрытые фотонного излучения эталонные типа ОСГИ-
Р
57
Со,
60
Co,
137
Cs, активностью (10
3
- 10
5
) Бк с погрешностью не более 4 %.
Сведения о методиках (методах) измерений
Сведения о методиках/методах измерений изложены в разделе 2 «Использование по
назначению» руководства по эксплуатации ME0075.M008–EDС–X003РЭ.
Нормативные документы, устанавливающие требования к установкам специализирован-
ным измерительным спектрометрическим GAMS-3
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спек-
трометрические. Общие технические условия.
ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показа-
телей.
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехни-
ческие. Общие требования безопасности.
Техническая документация фирмы «ENVINET a.s.», Чешская Республика .
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при осуществлении производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к экс-
плуатации опасного производственного объекта;
- при выполнении работ по оценке соответствия промышленной продукции и про-
дукции других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
«ENVINET a.s.», Modřínová 1094, 674 01, Třebíč, Чешская Республика.
Заявитель
Закрытое акционерное общество «НЕОЛАНТ» (ЗАО «НЕОЛАНТ»).
Почтовый адрес: г. Москва, ул. Покровка, д. 47А, 105062,
Юридический адрес: г. Москва, ул. Стромынка, д. 19, корп. 2, 107076,
тел./факс: +7(499) 999-0000, E-mail:
Web:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение «Государственный региональный центр стандартизации, метрологии и испытаний в
Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области») (номер аттестата аккре-
дитации 30083-08 в Государственном реестре СИ).
Юридический и почтовый адрес: пгт Менделеево, Солнечногорский р-н, Московская
обл., 141570
тел. (495) 994-22-10 факс (495) 994-22-11
, E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«____»____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 7975-80 | Преобразователи измерительные | ИПЕ846 | ПО "Электроизмеритель", Беларусь, г.Витебск | Нет данных | Перейти |
| 27867-04 | Установки измерительные мобильные | УЗМ | ОАО ИПФ "Сибнефтеавтоматика", г.Тюмень | 2 года | Перейти |
| 37668-13 | Преобразователи давления измерительные | ЭЛЕМЕР-АИР-30 | ООО НПП "ЭЛЕМЕР", г.Москва | 3 года - с погрешностью 0,075, 0,1 и 0,2 %; 5 лет - с погрешностью 0,4 %. | Перейти |
| 78068-20 | Установки измерительные групповые автоматизированные | АГЗУ-ПЕРЕСВЕТ | ООО "ЭНВИОГРУПП", г.Москва | 4 года | Перейти |
| 12018-89 | Преобразователи измерительные тензометрические многоканальные | ФК4400 | ВЗЭТ (завод электроизмерительной техники), Литва, г.Вильнюс | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
