Установка поверочная расходомеров-счетчиков газа УПРСГ, ГРСИ 54253-13

Смотреть ГРСИ
54252-13

Номер госреестра:

54253-13

Наименование СИ:

Установка поверочная расходомеров-счетчиков газа

Обозначение типа:

УПРСГ

Производитель:

ООО "Метрология и автоматизация", г.Самара

Межповерочный интервал:

2 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

зав.№ 01

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 51609

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная расходомеров-счетчиков газа УПРСГ

Назначение средства измерений

Установка поверочная расходомеров-счетчиков газа УПРСГ предназначена для вос-

произведения объемного расхода газа.

Описание средства измерений

Принцип действия основан на сравнении эталонного объема воздуха, прошедшего по-

следовательно через установку поверочную расходомеров-счетчиков газа УПРСГ и поверяемый

прибор, с показаниями поверяемого прибора. В качестве рабочей (поверочной) среды использу-

ется воздух, забираемый из помещения, где размещается установка.

Установка поверочная расходомеров-счетчиков газа УПРСГ применяется для поверки и

калибровки средств измерений расхода и объема газа различных типов методом непосредст-

венного сличения в диапазоне воспроизводимых расходов установки.

В состав установки поверочной расходомеров-счетчиков газа УПРСГ входят:

- набор эталонных критических сопел, смонтированных в днище и на коллекторе с боку

форкамеры и включаемых в работу при помощи шаровых кранов с ручным управлением;

- средства измерений, приведенные в таблице 1;

- генератор расхода с компрессорами и постом ручного управления;

- испытательный участок с рабочим столом, измерительными линиями с различными

диаметрами условного прохода (Ду) и переходниками;

- приемный коллектор и выхлопной коллектор.

Таблица 1

Наименование, тип СИ

Кол-

во

Номер в

Госреестре

СИ РФ

Преобразователи давления измерительные АИР-20/М2-ДД (мо-30402-051 шт.

дели 031, 420, 440)

15200-062 шт.

25948-051 шт.

Термопреобразователь с унифицированным выходным сигналом

ТСМУ–205-Н

Измерительный преобразователь влажности и температуры с то-

ковыми выходами ДВ2ТТ20-А-1Т-2П

Счетчик импульсов СИ 30-220.Н.К.

Генератор сигналов низкочастотный прецизионный Г3-110

Измеритель-регулятор микропроцессорный ТРМ 201-Щ2.Р

47225-11 2 шт.

5460-76 1 шт.

32478-06 7 шт.

В качестве эталонных средств измерений в установке используются эталонные крити-

ческие сопла по ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств из-

мерений объемного и массового расходов газа», поверенные с применением государственного

первичного эталона единиц объемного и массового расхода газа ГЭТ 118-2006.

Создание требуемого значения расхода воздуха осуществляется включением одного

или нескольких эталонных критических сопел из набора. Движение воздуха через установку

обеспечивается при помощи генератора расхода и компрессоров различной производительно-

сти. В зависимости от требуемой величины расхода предусмотрена как раздельная, так и одно-

временная работа компрессоров.

Лист № 2

Всего листов 5

Испытательный участок снабжен сменными комплектами

измерительных линий и переходников с диаметрами условного прохода от 50 до 200 мм, кото-

рые монтируются на рабочем столе с регулируемой высотой подъема.

Поверяемый прибор монтируется на измерительной линии соответствующего диамет-

ра, с помощью регулируемых опор осуществляется совмещение осей измерительной линии и

форкамеры. Конструкция установки допускает одновременную поверку нескольких приборов.

Сигналы от первичных преобразователей передаются на измерители - регуляторы, на

дисплее каждого из них отражается значение параметра для считывания оператором.

Интервалы времени при поверке задаются при помощи генератора сигналов и ведущего

счетчика импульсов. Второй (ведомый) счетчик импульсов используется для считывания им-

пульсов с поверяемого прибора.

Управление работой установки производится оператором в ручном режиме. Считыва-

ние показаний приборов осуществляется визуально. Обработка результатов измерений выпол-

няется вручную, с применением калькулятора. Установка поверочная расходомеров-счетчиков

газа УПРСГ сконструирована таким образом, чтобы обеспечить свободный доступ к средствам

измерения и оборудованию, требующим обслуживания в процессе эксплуатации.

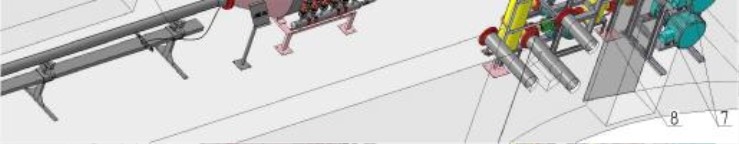

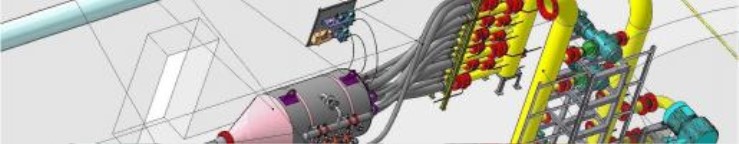

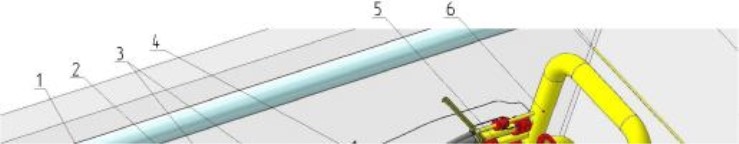

Общий вид установки приведен на рисунке 1.

Рисунок 1 - Общий вид установки

1 – испытательный участок с измерительной линией на рабочем столе; 2 - форкамера;

3 - блок эталонных критических сопел; 4 - гибкие рукава; 5 - запорная арматура; 6 – приемный

коллектор; 7 - генератор расхода с компрессорами; 8 – выхлопной коллектор.

Эталонные критические сопла имеют четкую маркировку и подлежат пломбировке в соот-

ветствии с рисунком 2.

Пломбысоттискамиклеймустанавливаютсянаконтровочнуюпроволоку,

пропущенную через отверстия в гайках, фиксирующих эталонные критические сопла на

посадочных местах форкамеры.

Лист № 3

Всего листов 5

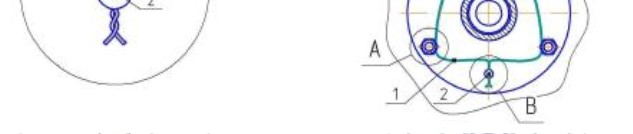

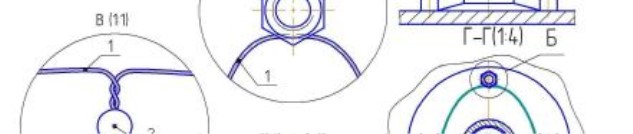

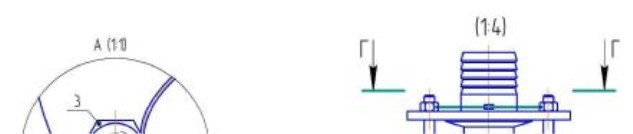

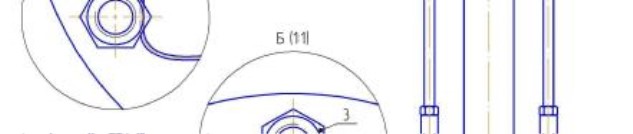

Рисунок 2 - Схема пломбировки сопел

1 – проволока стальная низкоуглеродистая общего назначения 0,5-0-С, ГОСТ 8282-74,

L = 600 мм; 2 – пломба свинцовая ГОСТ 19133-73; 3 – гайка М12 ГОСТ 5915-70

от 0,1 до 3000

от 50 до 200

± 0,3

воздух

минус 23

от плюс 10 до плюс 30

от 30 до 80

от 84 до 106,7

от 1 до 17

от 1 до 5

16000

3850

4150

5100

380/220 (

+ 10

- 15

) %

50 ± 1

Метрологические и технические характеристики

Диапазон воспроизводимых объемных расходов газа, м

/ч

Диаметр условного прохода поверяемых приборов, мм

Пределы допускаемой относительной погрешности установки*, %

Рабочая среда

Рабочее давление, кПа, не менее

Температура рабочей среды, ºС

Температура окружающей среды, ºС

Относительная влажность окружающей среды, %

Атмосферное давление, кПа

Количество критических сопел, задающих действительное значение

расхода, шт.

Количество одновременно поверяемых приборов, шт.

Габаритные размеры, мм, не более

Масса, кг, не более

Напряжение питания, В

Частота переменного тока, Гц

Потребляемая мощность, кВт, не более

Средняя наработка на отказ, ч, не менее

Срок службы, лет, не менее

12000

Лист № 4

Всего листов 5

Знак утверждения типа

наносится на маркировочную табличку, закрепляемую на площадке боковой поверхности фор-

камеры, и в центр титульных листов руководства по эксплуатации, формуляра и паспорта типо-

графским способом.

Комплектность средства измерений

Комплектность установки приведена в таблице 2.

Таблица 2

Наименование

Обозначение

поверочнаярасходомеров-

№

n/n

1Установка

счетчиков газа

УПРСГ

Кол-Примечание

во

1 шт.

0001-10. РЭ1 экз.

0001-10. ПС1 экз.

0001-10. ФО

1 экз.

2 Установкаповерочнаярасходомеров-

счетчиков газа УПРСГ. Руководство по экс-

плуатации

3 Установкаповерочнаярасходомеров-

счетчиков газа УПРСГ. Паспорт

4 Установкаповерочнаярасходомеров-

счетчиков газа УПРСГ. Формуляр

5 Инструкция. ГСИ. Установка поверочная рас-

ходомеров-счетчиков газа УПРСГ. Методика

поверки.

6Свидетельство о поверке критических сопел

7 Комплект эксплуатационной документации на

составные части установки

компл.

Поверка

осуществляется по документу МП 54253-13 «Инструкция. ГСИ Установка поверочная расходо-

меров-счетчиков газа УПРСГ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР», 21

июня 2013 г.

Основные средства поверки:

- эталонная установка ЭУ-2 из состава государственного первичного эталона единицы

объемного и массового расходов газаГЭТ 118-06, диапазон измерений расходов от 2 до

10000 м

/ч, пределы относительной погрешности ± 0,1 %;

- цифровой манометр DPI 740 «Druck», № 2614, диапазон измерений от 75 до 115 кПа,

пределы приведенной погрешности ± 0,02 %,

- термометр стеклянный ртутный лабораторный СП - 95, диапазон измерений от 10 до

35 ºС, пределы абсолютной погрешности ± 0,1 ºС,

- датчик разности давлений «Метран-100-ДД», № 143445, диапазон измерений от 0 до

1,6 кПа, пределы приведенной погрешности к ВПИ ± 0,2 %,

- частотомер электронный АСН-8326, диапазон измерений от 0,1 Гц до 200 МГц, пре-

делы относительной погрешности ± 1,8·10

-8

Сведения о методиках (методах) измерений

Методы измерений содержатся в руководстве по эксплуатации 0001-10 РЭ «Установка

поверочная расходомеров-счетчиков газа УПРСГ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам по-

верочным расходомеров-счетчиков газа УПРСГ

1. ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений

объемного и массового расхода газа».

2. Техническая документация ООО «Метрология и Автоматизация».

Лист № 5

Всего листов 5

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

Передача единицы величины в соответствии с государственной поверочной схемой по

ГОСТ Р 8.618-2006.

Изготовитель

ООО «Метрология и Автоматизация», 443013, г. Самара, ул. Киевская, 5А, тел./факс

(846) 247-89-19, 247-89-29, 247-89-33;

ma@ma-samara.ru

;

www.ma-samara.com

Испытательный центр

Федеральноегосударственноеунитарное предприятие«Всероссийскийнаучно-

исследовательский институт расходометрии» (ФГУП «ВНИИР»). Регистрационный номер

30006-09. Юридический адрес: 420088, г. Казань, ул.2-я Азинская, 7А. тел./факс (843) 272-70-62,

272-00-32;

www.vniir.org

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

М.п.

Ф. В. Булыгин

«___» __________ 2013 г.
