Измерители параметров и качества электрической энергии многофункциональные NEXUS 1500, ГРСИ 54250-13
Номер госреестра:
54250-13
Наименование СИ:
Измерители параметров и качества электрической энергии многофункциональные
Обозначение типа:
NEXUS 1500
Производитель:
Фирма "Electro Industries, Div. Of EI Electronics, LLC", США
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51606
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерителипараметровикачестваэлектрическойэнергии
многофункциональные NEXUS 1500
Назначение средства измерений
Измерители параметров и качества электрической энергии многофункциональные NEXUS
1500 (далее – измерители) трансформаторного
включения предназначены для
измерения и
учета активной, реактивной, полнойэнергии и мощности в трехфазных трёх- и
четырёхпроводныхцепяхпеременного тока;измеренияпараметровтрехфазной
энергетической сети (токов, напряжений, частоты, cos φ) и основных показателей качества
электрической энергии (ПКЭ).
Описание средства измерений
Измерители состоят из входных первичных преобразователей тока и напряжения,
аналого-цифровых преобразователей, микропроцессора, программируемых запоминающих
устройств (ЗУ)
и цветного жидкокристаллического дисплея с сенсорными возможностями.
Сохранение данных и программ обеспечивается энергонезависимой памятью. Принцип
действия измерителей основан на вычислении действующих
значений
тока и
напряжения,
активной (прямой и обратной) и реактивной (в 4-х квадрантах) энергии, активной,
реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по
измеренным мгновенным значениям входных сигналов тока и напряжения.
Измерители предназначены для использования в коммунальном секторе, а также на
промышленных предприятиях и объектах электроэнергетики. Измерители обеспечивают
управление
электрическими нагрузками, контроль и анализ переходных
процессов в сетях
энергосистемы, а также контроль состояния коммутационной и защитной аппаратуры и
других элементов электрической сети.
Измерители могут использоваться как автономно, так и в составе автоматизированных
информационно-измерительных систем коммерческого учета электроэнергии (АИИС
КУЭ) и
автоматизированныхинформационно-измерительныхсистемтехническогоучета
электроэнергии (АИИС ТУЭ) для передачи измеренных или вычисленных параметров на
диспетчерский пункт по контролю, учету и распределению электрической энергии, а также в
системах управления нагрузкой энергетических сетей.
В состав измерителей, в соответствии со структурой, могут входить средства
телесигнализации, до двух интерфейсов RS485 с поддержкой протоколов MODBUS
RTU/ASCII, ASCII/RTU или DNP 3.0, интерфейс Ethernet 10/100 BaseT RJ-45, совмещённый
Ethernet/Modem, оптический порт, виртуальные СОМ-порты через USB 1.1/2.0.
Измерители могут вести учет энергии по восьми тарифным зонам суток с разделением
на четырё сезона года. Встроенные часы реального времени позволяют вести учет активной,
реактивной и полной энергии по тарифным зонам суток. Ход часов при отсутствии питания
обеспечивается с помощью встроенной литиевой батареи CR1632 в течение 10 лет.
Календарь измеритель ведёт в течение 20 лет.
Измерители могут регистрировать события по отклонению и выходу за порог сигналов
тока, напряжения, мощности.
Измерители обеспечивают учет и индикацию:
- активной энергии прямого и обратного направлений, реактивной и полной энергии по
4 квадрантам по каждому тарифу и суммарной по всем тарифам:
1) за текущий год;
2) за текущий месяц;
3) за текущие сутки;
Лист № 2
Всего листов 11
4) за предыдущий год;
5) за любой из 11 предыдущих месяцев;
6) за предыдущие сутки;
7) с момента сброса показаний:
- мощности активной, реактивной и полной по каждой фазе и суммарной по всем
фазам;
- среднеквадратических значений фазных напряжений;
- среднеквадратических значений фазных токов;
- фазных коэффициентов мощности cos φ и средний cos φ;
- частоты сети.
Измерители также предназначены для измерений ПКЭ:
- коэффициента n-й гармонической составляющей напряжения;
- количественных характеристик фликера;
- параметров временных перенапряжений;
- провалов напряжений;
- прерывания напряжения;
- установившееся отклонение среднеквадратического значения напряжения;
- коэффициента несимметрии напряжений по обратной и нулевой последовательности.
Измерители регистрируют провалы и пропадания напряжения, перенапряжения и
импульсные напряжения, обеспечивая последующий анализ потенциального воздействия,
посредством сравнения амплитуды и продолжительности этих возмущений в сети с кривыми
допустимых значений напряжений.
В отдельном журнале СВЕМА сохраняются данные о величинах и длительностях
превышений и провалов токов и напряжений для каждого события, относящегося к качеству
электроэнергии. Журнал позволяет проводить анализ данных в
режиме реального
времени
без загрузки из измерителя всех сохранённых осциллограмм. Также журнал позволяет
длительное время наблюдать и проводить анализ отчётов о качестве электроэнергии.
Контроль и анализ качества электроэнергии в режиме реального времени обеспечивают
возможность мгновенного реагирования на события, связанные с ПКЭ и надёжностью
электроснабжения
Измерители обеспечивают возможность задания следующих параметров:
- IP-адреса;
- пароли первого (потребителя энергии) и второго (продавца энергии) уровней доступа;
- скорость обмена по портам (пароли первого и второго уровней доступа);
- индивидуальные параметры измерителя;
- тарифное расписание;
- текущее время;
- текущая дата.
Измерители обеспечивают настройку и параметрирование временных графиков
электрической энергии, потребляемой мощности, напряжения, тока, параметров качества
энергии и других измеренных параметров, запуск записи через заданные интервалы времени,
по календарному расписанию, при наступлении аварийной ситуации или определённого
события.
Журнал событий измерителей регистрирует до 1024 событий.
Дополнительные возможности измерителей:
- фиксированное и «скользящее» усреднение потребляемой мощности;
- настраиваемые профили электрической нагрузки;
- регистрация минимумов и максимумов для основных измеряемых параметров;
- регистрация максимальных значений перенапряжения и минимальных значений
провалов напряжения;
Лист № 3
Всего листов 11
- компенсация погрешностей в измерительных трансформаторах тока и напряжения;
- просмотр кривых токов и напряжений в режиме реального времени на дисплее
измерителя и с помощью программного обеспечения.
Измерители дают возможность пользователю задавать собственные уставки для любых
параметров,чтопозволяетиспользоватьизмерительдляуправленияразличным
оборудованием, таким как:
- управление конденсаторными установками;
- отключение электрической нагрузки;
- переключения в электрических сетях;
- контроль и управление элементами электрических сетей;
- резервирование (кроме функций основной защиты от перегрузки);
- любые управляющие функции.
Работоспособность измерителей сохраняется при отсутствии напряжения двух любых
фаз или одной фазы и нулевого провода.
При пропадании питания во всех фазах или двух фазах и нулевом проводе измерители
переходят в режим хранения данных.
Заводские настройки, отвечающие за
точность
измерений, являются неизменными на
протяжения всего срока службы измерителей.
Конструкция предусматривает возможность пломбирования корпуса измерителей
навеснымипломбамипослевыпускаизпроизводствадляпредотвращения
несанкционированных вмешательств в схемы включений приборов.
В случае обнаружения несанкционированных действий измеритель регистрирует
данные в журнале.
Измерители выпускаютсяв несколькихисполнениях,отличающихся набором
сервисных функций.
Функциональные возможности измерителей в зависимости от модели и заказа
приведены на рисунке 1.
Лист № 4
Всего листов 11
Дополнительные функции 4:
отсутствие знака – отсутствуют;
6RO1 –6 релейных выходов;
16DI1 – 16 дискретных выходов.
Дополнительные функции 3:
отсутствие знака – отсутствуют;
6RO1 –6 релейных выходов;
16DI1 – 16 дискретных выходов.
Дополнительные функции 2:
отсутствие знака – отсутствуют;
NTRJ – второй интерфейс Ethernet;
NTFO– сетевая карта с оптоинтерфесом
(выход типа ST)
Дополнительные функции 1:
отсутствие знака – отсутствуют;
485Р – 2 порта RS485 и 4 импульсных
выхода.
Функциональные возможности:
V1 – измеритель с 128 МБ памяти и 614
измерениями за период;
V2 – V1 с 1 ГБ памяти и 1228 измерениями
за период;
V3 – V2 с записью переходных процессов 10
МГц;
Частота сети:
60 Hz – 60 Гц;
50 Hz – 50 Гц.
Класс напряжения:
115АС – 100/240 В переменного тока;
D2 – универсальный, 90…265 В переменного
тока 50/60 Гц или 100…370 В постоянного
тока.
Рис.1
Программное обеспечение
Программное обеспечение (ПО) счётчиков разработано специалистами фирмы
«Electro Industries, Div. Of EI Electronics, LLC» и является с собственностью компании.
Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его
производства. Защита от копирования ПО осуществляется на аппаратном уровне:
вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не
имеет доступа к изменению системных параметров (калибровочные коэффициенты,
алгоритмы работы устройства и т.д.). Для защиты от несанкционированного изменения
настроечных параметров устройства в ПО используется система авторизации пользователя
(логин и пароль). Несанкционированное изменение настроечных параметров устройства
невозможно без вскрытия счётчика.
Внешнее ПО применяется для связи с компьютером через интерфейсы. Оно состоит
из драйвера, позволяющего подключать счётчики к персональному компьютеру и
NEXUS®1500
Х
- Х
- Х
- Х
- Х
- Х
Лист № 5
Всего листов 11
программы, записанной на диск, позволяющей сохранять результаты измерений в виде
текстового файла. ПО не является метрологически значимым и позволяет только считывать
результаты измерений из встроенной памяти прибора.
Встроенное
Nexus 1500
микропрограмма
-
Внешнее
микропрограмма
-
Таблица 1
Характеристики программного обеспечения
Наименование
ПО
Идентифика-
ционное
наименова-ние
ПО
Номер версии
(идентифика-
ционный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
Communicator
EXT
не ниже
v.3.0000
не ниже
v.3.0.470
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «С».

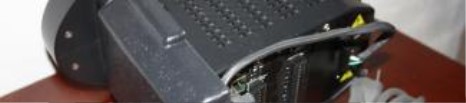

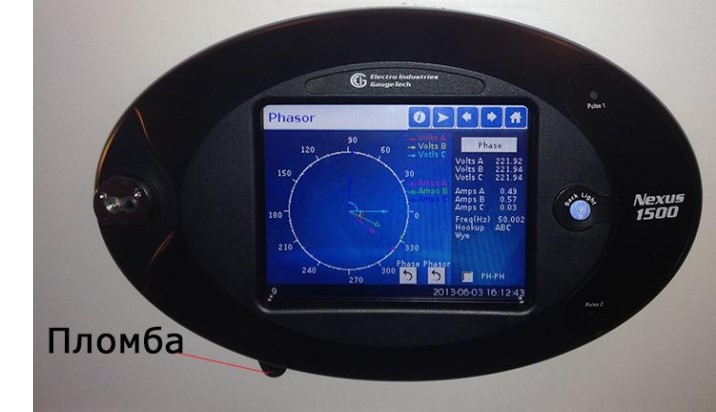

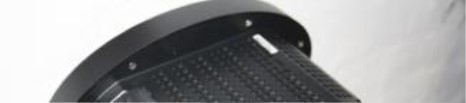

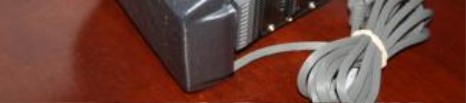

Фотографии измерителяс местамиопломбированияпредставлены на рисунках 2,3 и4.
Рис.2
Лист № 6
Всего листов 11

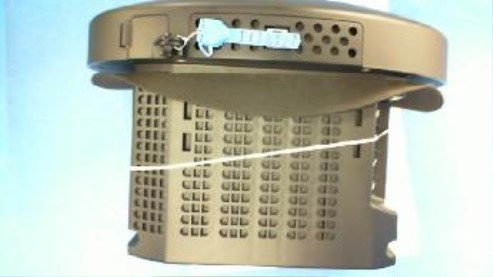

Пломба (вид снизу)
Рис.3
Рис.4
Метрологические и технические характеристики
Метрологические и технические характеристики измерителей приведены в таблице 2.
0,2S/0,2
Таблица 2
Значение
Наименование параметра
Класс точности при измерении активной/реактивной энергии по
ГОСТ Р 52323-2005 (МЭК 62053-22)
Номинальное напряжение (фазное/линейное), В
Номинальный (максимальный) ток, А
Номинальное значение частоты сети, Гц
Стартовый ток (порог чувствительности), А
Программируемое
значение из диапазона
измерений
3
´
(5…347/10…600)
1 (2) или 5 (20)
50 или 60
0,001 Iном
Лист № 7
Всего листов 11
±0,1
±0,1
±
0,03
±0,1
± 0,05
± 5
±
5
±
1,0
± 0,01
0,02-60
± 0,01
1,1-1,5
± 2
0,4 … 20
0,4 … 20
0,005…20
0,001…2
45…69,9
- 1,0…0…1,0
-1,0…0…1,0
1…50
0 - 100
Диапазон измерения тока, А:
- для измерителей с Iном=5А;
- для измерителей с Iном=1А
Диапазон измерения частоты, Гц
Диапазон измерений cos φ:
- для емкостной нагрузки
- для индуктивной нагрузки
Пределы допускаемой основной относительной погрешности
измерения:
-напряжения, %;
-силы тока, %
Пределы допускаемой абсолютной погрешности измерения
отклонения частоты, Гц
Пределы допускаемой абсолютной погрешности измерения
коэффициента мощности
Диапазон измеряемых n-гармонических составляющих напряжения
Диапазон измерения коэффициента n-й гармонической состав-
ляющей напряжения
Пределы допускаемой абсолютной погрешности измерения
коэффициента n-й гармонической составляющей напряжения при
K
U (n)
<
1,0, %
Пределы допускаемой относительной погрешности измерения
коэффициента n-й гармонической составляющей напряжения
приK
U (n)
³
1,0, %
10
2
0,02-60
10-100
Интервал времени измерения кратковременной дозы фликера, мин
Интервал времени измерения длительной дозы фликера, ч
Пределы допускаемой относительной погрешности измерения
кратковременной и длительной дозы фликера, %
Диапазон измерения длительности провалов напряжения
D
t
п
, с
Диапазон измерения глубиныпроваловнапряжения
d
U
пр
, %
Пределы допускаемой абсолютной погрешности измерения
глубины провалов напряжения, %
Пределы допускаемой абсолютной погрешности измерения
длительности провалов напряжения, с
Диапазон измерения длительности временного перенапряжения
D
t
перU
, с
Пределы допускаемой абсолютной погрешности измерения
длительности перенапряжения, с
Диапазон измерения коэффициента временного перенапряжения
K
пер U
Пределы допускаемой относительной погрешности измерения
коэффициента временного перенапряжения
Диапазон измерения коэффициента несимметрии напряжений по
обратной последовательности K
2U
, %
Диапазон измерения коэффициента несимметрии напряжений по
нулевой последовательности K
0U
,
Лист № 8
Всего листов 11
±0,2
±0,2
минус 20…..плюс 20
±0,2
± 0,5
0,001
100000
Пределы допускаемой абсолютной погрешности измерения
коэффициента несимметрии напряжений по обратной
последовательности , %
Пределы допускаемой абсолютной погрешности измерения
коэффициента несимметрии напряжений по нулевой
последовательности, %
Диапазонизмеренияустановившегосяотклонения
среднеквадратического значения напряжения
d
U
у
, %
Пределыдопускаемойабсолютнойпогрешностиизмерения
установившегося отклонения среднеквадратического значения
напряжения, %
Время начального запуска, не более, с
Передаточное число, имп./кВт
×
ч (имп./квар
×
ч)
5
Программируемое
значение
от 100 до 10000
до 14
± 0,15
от 4800 до 115200
от 1200 до 115200
0,003
0,072
0,008 при I = 20 А
25,0
Количество тарифов
Абсолютная основная погрешность суточного хода часов
реального времени, не более, с/суток
Предел допускаемой дополнительной температурной погрешности
хода часов, с/
°
С в сутки
Скорость обмена данными по интерфейсу RS-485, бит/с
Скорость обмена данными по оптическому порту, бит/с
Потребляемая мощность каждой цепью напряжения не более, Вт:
- при 120 В;
- при 600 В.
Полная мощность каждой цепью тока, В·А, не более
Полная мощность, потребляемая измерителем, В·А, не более
Цена одного разряда счетного механизма, кВт·ч (квар·ч):
- младшего;
- старшего
Диапазон рабочих температур,
°
С
Диапазон температур хранения и транспортирования,
°
С
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Масса, кг, не более
Габаритные размеры (длина; ширина; высота), мм, не более
от минус 40 до 55
от минус 40 до 70
200 000
30
2,0
280×175×118
Значение тока
cos
j
1
±
0,1
Пределы допускаемой основной относительной погрешности измерителей при
измерении активной энергии и мощности в прямом и обратном направлении в нормальных
условиях при симметричной трехфазной нагрузке не превышают значений, указанных в
таблице 3.
Таблица 3
Пределы допускаемой основной
погрешности, %
от 0,01
×
I
ном.
до 0,05
×
I
ном
от 0,05
×
I
ном.
до I
mах
от 0,02
×
I
ном.
до 0,10
×
I
ном
от 0,1
×
I
ном.
до I
mах
0,5 (при индуктивной нагрузке)
и 0,8 (при емкостной нагрузке)
Лист № 9
Всего листов 11
Примечание – Погрешность измерения активной мощности при токе меньше 0,05 I
ном
и
cos
j
равном 1, а так же при токе меньше 0,10
×
I
ном
и cos
j
равном 0,5 (при индуктивной
нагрузке) или 0,8 (при емкостной нагрузке) не нормируется.
Значение тока
cos
j
±
0,1
Пределы допускаемой основной относительной погрешности счетчиков при измерении
активной энергии и мощности в нормальных условиях при однофазной нагрузке и
симметрии многофазных напряжений, приложенных к цепям напряжения, не превышают
значений, указанных в таблице 4.
Таблица 4
Пределы допускаемой основной
относительной погрешности, %,
от 0,05
×
I
ном.
до I
mах
от 0,1
×
I
ном.
до I
mах
1
0,5
(при индуктивной нагрузке)
Пределыдопускаемойосновной
относительной погрешности, %,
Пределы допускаемой основной относительной погрешности счетчиков при измерении
реактивной энергии и мощности в четырёх квадрантах в нормальных условиях при
симметричной трехфазной нагрузке не превышают значений, указанных в таблице 5.
Таблица 5
sin
j
Значение тока(при индуктивной или
емкостной нагрузке)
1
0,5
от 0,02
×
I
ном.
до 0,05
×
I
ном
от 0,05
×
I
ном.
до I
mах
от 0,05
×
I
ном.
до 0,10
×
I
ном
±
0,1
от 0,1
×
I
ном.
до I
mах
от 0,1
×
I
ном.
до I
mах
0,25
Примечание – Погрешность измерения реактивной мощности при токе меньше 0,05 I
ном
и sin
j
равном 1, а так же при токе меньше 0,10
×
I
ном
и sin
j
равном 0,5 (при индуктивной или
емкостной нагрузке) не нормируется.
Пределы допускаемой основной относительной погрешности счетчиков при измерении
реактивной энергии и мощности в нормальных условиях при однофазной нагрузке и
симметрии многофазных напряжений, приложенных к цепям напряжения, не превышают
значений, указанных в таблице 4.
Значение тока
от 0,1
×
I
ном.
до I
mах
±
0,1
Таблица 4
Пределы допускаемой основной
относительной погрешности, %,
от 0,05
×
I
ном.
до I
mах
sin
j
(при индуктивной или
емкостной нагрузке)
1
0,5
(при индуктивной нагрузке)
Знак утверждения типа
Знак утверждения типа наносится на щиток счетчика и на титульный лист паспорта
типографским способом.
Лист № 10
Всего листов 11
Комплектность средства измерений
В комплект поставки измерителей входят:
- измеритель Nexus 15001 шт.
- паспорт на конкретную модификацию 1 шт.
- руководство по эксплуатации 1 шт.
(допускается поставка 1 экз. на партию измерителей)
- упаковочная коробка1 шт.
- диск с ПО Communicator EXT 1
шт.
По требованию организаций, производящихповерку, по отдельному договору
высылается методика поверки.
Поверка
Осуществляется по документу МП 54250-13 «Измерители параметров и качества
электрическойэнергиимногофункциональныеNEXUS1500.Методикаповерки»,
утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 года.
Перечень основного оборудования, необходимого для поверки:
1. Трехфазная поверочная установка УППУ-МЭ 3.1:
- основная относительная погрешность при измерении по активной энергии /
мощности ±0,015%;
-основнаяотносительнаяпогрешностьприизмерениипореактивной
энергии/мощности ±0,03%;
2. Калибратор показателей качества электрической энергии РЕСУРС-К2:
- диапазоны выходного фазного напряжения от 2,2 до 317 В и от 0,57 до 83 В,
- диапазоны выходного тока от 5 мА до 7,5 А и от 1 мА до 1,5 А,
- диапазон углов сдвига фаз от - 180 до 180°,
- погрешность формирования сигналов напряжения и тока ± 0,05%,
- сигналы тока и напряжения содержат гармонические составляющие с 1 по 40;
3. Универсальная пробойная установка УПУ-10:
- испытательное напряжение до 10 кВ,
- погрешность установки напряжения ±5%;
4. Секундомер СДСпр-1, абсолютная погрешность за 30 мин. ± 0,1 с;
5. Радиочасы МИР РЧ-01.
Нормативные и технические документы, устанавливающие требования к измерителям
параметров и качества электрической энергии многофункциональным NEXUS 1500
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»;
ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии»;
ГОСТ Р 52323-2005 (МЭК 62053-22:2003) “Аппаратура для измерения электрической
энергии переменного
тока. Частные требования. Часть 22. Статические счетчики активной
энергии классов точности 0,2S и 0,5S;
ГОСТР51317.4.30-2008(МЭК61000-4-30:2008)«Электрическаяэнергия.
Совместимость технических средств электромагнитная. Методы измерений показателей
качества электрической энергии»;
ГОСТ Р 54149-2010 (EN 50160:2010) «Электрическая энергия. Совместимость
технических средств электромагнитная. Норма качества электрической энергии в системах
электроснабжения общего назначения»;
Лист № 11
Всего листов 11
ГОСТ Р 8.689-2009 «Средства измерений показателей качества электрической
энергии. Методы испытаний»;
Документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций.
Изготовитель
Фирма «Electro Industries, Div. Of EI Electronics, LLC», США
Адрес: 1800 Shames Drive, Westbury, NewYork 11590
1-877-EIMETER (1-877-346-3837) Тел.: 516-334-0870 Факс: 516-338-4741
E-mail:
,
Заявитель
ООО «ИндаСофт»
Адрес: 153032 г. Москва, Перовское шоссе, д.9, стр.1, ком.104
Тел./факс: (495) 580-70-20
e-mail:
,
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститут
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____» ______________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72961-18 | Система измерений количества и показателей качества нефти № 380 на ПСП "Чернушка" | Нет данных | АО "Нефтеавтоматика", г.Уфа | 1 год | Перейти |
| 37878-08 | Измерители деформации | ТДМ | ГОУ ВПО "СГУПС", г.Новосибирск | 1 год | Перейти |
| 28860-05 | Комплексы для измерения и контроля параметров роторных агрегатов | АЛМАЗ-7010 | ООО "Диамех 2000", г.Москва | 1 год | Перейти |
| 62696-15 | Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 8/589/8 | Нет данных | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки | 1 год | Перейти |
| 46445-10 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АИИС КУЭ - "ПС 500 кВ Дальневосточная" | Нет данных | ООО "Энсис Технологии", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
