Установка для измерений радиолокационных характеристик пленок Гусь-5М, ГРСИ 54217-13

Смотреть ГРСИ
54216-13

Номер госреестра:

54217-13

Наименование СИ:

Установка для измерений радиолокационных характеристик пленок

Обозначение типа:

Гусь-5М

Производитель:

ОАО "Инженерно-маркетинговый центр Концерна "Вега", г.Москва

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

зав.№ 001

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 51568

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка для измерений радиолокационных характеристик пленок «Гусь-5М»

Назначение средства измерений

Установка для измерений радиолокационных характеристик пленок «Гусь-5М» (далее

установка) предназначена для измерений модуля коэффициентов отражения и прохождения

Описание средства измерений

Конструктивно установка представляет собой совокупность образующих измеритель-

ный тракт устройств - измерителя КСВН и ослабления панорамного, перестраиваемого атте-

нюатора поляризационного, согласующих рупорных антенн, преобразователя измерительного

аналого-цифрового и персональной электронно-вычислительной машины (ПЭВМ).

Принцип действия установки основан на регистрации уровня отраженного либо про-

шедшего электромагнитного поля образца пленки, располагаемого перед или между согла-

сующими рупорными антеннами соответственно для отражения

или прохождения, с помо-

щью направленного ответвителя и

сравнении зарегистрированного уровня с уровнем отра-

женного (проходящего) электромагнитного поля от металлической калибровочной пластины

при стабильном уровне падающего электромагнитного поля. Образец пленки располагается

нормально к осям согласующих рупорных антенн и закрепляется вместе с согласующими ру-

порными антеннами на входящем в состав установки технологическом стеллаже. Регистра-

ция уровней отраженного либо прошедшего электромагнитного поля, обработка и отображе-

ние результатов измерений проводится с помощью ПЭВМ. Перед началом измерений прово-

дится градуировка измерительного тракта с помощью перестраиваемого аттенюатора поляри-

зационного и металлической калибровочной пластины.

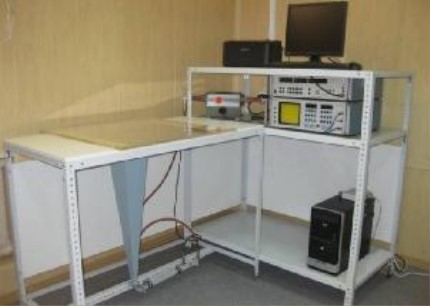

Внешний вид установки, место нанесения наклейки «Знак утверждения типа» и места

пломбировки от несанкционированного доступа приведены на рисунках 1,2.

Рисунок 1

Метрологически значимая часть программного обеспечения (ПО) установки пред-

ставляет программный продукт «Программное приложение “Гусь-5М”.

ПО позволяет контролировать процесс градуировки, регистрации данных, обработки

и получения результатов измерений.

Идентификационные данные (признаки) метрологически значимой части ПО указаны

в таблице 1.

Mera1.exe

1.0.0.1

MD5

Таблица 1

Наименовние

ПО

Идентификац-

ионное

наименование ПО

Номер версии

(идентификационный

номер) ПО

Алгоритм

вычис-

ления

идентиф-

икатора

ПО

Программное

приложение

“Гусь-5M”

Цифровой

идентификатор

ПО (контрольная

trial

исполняемого

кода)

9C9DE42A8B83B

91E2281762D205

C64F5

Метрологически значимая часть ПО установки и измеренные данные достаточно за-

щищены с помощью специальных средств защиты от непреднамеренных и преднамеренных

изменений. Уровень защиты от непреднамеренных и преднамеренных изменений соответству-ет

уровню «С» по МИ 3286-2010.

Лист № 2

Всего листов 4

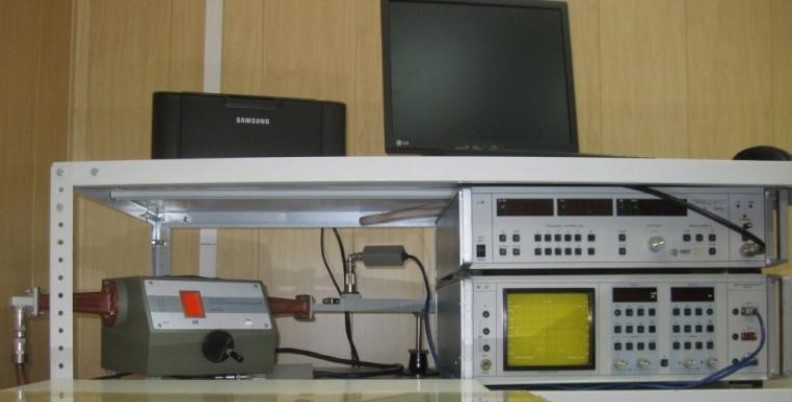

- место нанесения наклейки «Знак утверждения типа»

- места пломбировки от несанкционированного доступа

Рисунок 2

Программное обеспечение

Лист № 3

Всего листов 4

Метрологические и технические характеристики

± 2

от 1 до 100

1800 х 1200 х 600

20 ± 5

Основные метрологические и технические характеристики установки приведены в

таблице 2.

Таблица 2

Значение характеристики

от 8,24 до 12,05

Наименование параметра или характеристики

Диапазон рабочих частот, ГГц

Пределы допускаемой абсолютной погрешности измерений ко-

эффициента отражения по мощности (для доверительной вероят-

ности 0,95), %

Пределы допускаемой абсолютной погрешности измерений ко-

эффициента прохождения по мощности (для доверительной веро-

ятности 0,95), %

Диапазон измерений коэффициента отражения и коэффициента

прохождения по мощности, %

120

220 +

Габаритные размеры установки (длина×ширина×высота), мм, не

более

Масса, кг, не более

Параметры электропитания:

напряжение переменного тока, В

частота, Гц

Потребляемая мощность, В∙А, не более

Рабочие условия эксплуатации:

- температура окружающего воздуха,

- относительная влажность воздуха при температуре 20

С, %, не

более

Знак утверждения типа

Знак утверждения типа наносится на

лицевую панель установки

в виде наклейки и

типографским способом на титульный лист эксплуатационной документации.

Комплектность средства измерений

Комплект поставки включает:

- измеритель КСВН и ослабления панорамный Р2-116 – 1 шт.;

- аттенюатор поляризационный Д3-33А -1 шт.;

- преобразователь измерительный аналого-цифровой ЛА-20USB – 1 шт.;

- согласующая рупорная антенна с раскрывом (150х150) мм – 2 шт.;

- согласующая рупорная антенна с раскрывом (50х50) мм– 1 шт.;

- ПЭВМ – 1.шт.;

- калибровочная пластина – 1 шт.;

- технологический стеллаж – 1 шт.;

- планшет для гибких образцов – 1 шт.;

- ПО на компакт-диске – 1 шт.;

- эксплуатационная документация 1 к-т;

- методика поверки – 1 шт.

Поверка

осуществляется по документу МП 54217-13 «Инструкция. Установка для измерений радиоло-

кационных характеристик пленок «Гусь-5М». Методика поверки», утвержденному руководи-

телем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 17 января 2013 г.

Лист № 4

Всего листов 4

Основные средства поверки:

анализатор цепей векторный N5242A (рег. №37230-08): диапазон рабочих частот от

0,01 до 26,5 ГГц, пределы допускаемой относительной погрешности установки частоты

1·10

-6

, пределы допускаемой абсолютной погрешности измерений модуля коэффициента пе-

редачи в диапазоне от минус 49,99 до 4,99 дБ - ± 0,18 дБ, пределы допускаемой абсолютной

погрешности измерений модуля коэффициента отражения в диапазоне от минус 6 до ми-

нус 15 дБ - ± 0,2 дБ;

анализатор спектра С4-85 (рег. №24596-03): диапазон рабочих частот от 100 Гц до

39,5 ГГц, пределы допускаемой абсолютной погрешности измерений частоты ± 5·10

-7

f+0,1∙П

(где П - полоса обзора, Гц).

Сведения о методиках (методах) измерений

Установка для измерений радиолокационных характеристик пленок “Гусь-5М”. Руко-

водство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установке для

измерений радиолокационных характеристик пленок «Гусь-5М»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие

технические условия».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

Открытое акционерное общество «Инженерно-маркетинговый центр Концерна «Вега»,

(ОАО «ИМЦ Концерна «Вега»)

Юридический (почтовый) адрес: 125190, г. Москва, ул. Балтийская, д. 14

Тел.: (499) 155-43-80, факс: (499) 151-55-01

Е-mail:

imc-vega@ntsian.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учре-

ждение «Главный научный метрологический центр Министерства обороны Российской Феде-

рации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат аккредитации № 30018-10 от

05.08.2011 г.

Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Кома-

рова, 13

Телефон: (495) 583-99-23, факс: (495) 583-99-48

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п

.«____»_______________2013 г.
