Номер госреестра:
54199-13
Наименование СИ:
Детекторы сцинтилляционные
Обозначение типа:
СД2
Производитель:
ФГУП "НИИ приборов", г.Лыткарино
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 4-05, 7-11
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51549
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Детекторы сцинтилляционные СД2
Назначение средства измерений
Детекторы сцинтилляционные СД2 (далее - детекторы) предназначены для измерений
мощности экспозиционной дозы импульсного тормозного излучения.
Описание средства измерений
Конструктивно детекторы выполнены на основе коаксиального фотоэлемента типа
СДФ14, состыкованного с пластмассовым сцинтиллятором типа СПС Б15 размерами
Æ
25 х 25 мм. Электрический вывод фотоэлемента совместим с разъемами типа СР-75-154П
или СР-75-167П.
Принцип работы детекторов заключается в следующем: тормозное излучение
образует в сцинтилляторе вторичные фото- и комптоновские электроны, при торможении
которыхпроисходитвозбуждениемолекулсцинтиллятора.Снятиевозбуждения
сопровождается испусканием квантов света. Световое излучение образует в
фотоэлементе,
примыкающем к сцинтиллятору, электрический ток. Ток детектора пропорционален
мощности экспозиционной дозы, он проходитчерезкабельнуюлинию связи и
регистрируется, как правило, на осциллографе, выделяясь на согласованном нагрузочном
сопротивлении в
виде импульса напряжения. Питание
детектора
осуществляется
через эту же
кабельную линию с помощью разделительной емкости.

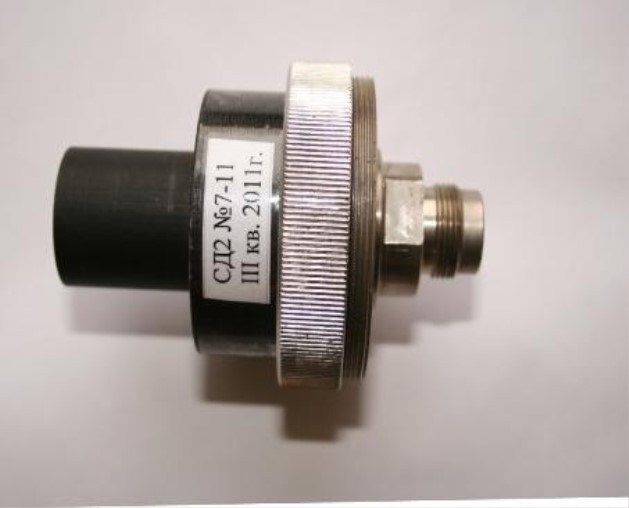

Внешний вид детектора приведен на рисунке 1.
Схема пломбировки и места нанесения наклейки приведена на рисунке 2.
Рисунок 1 – Внешний вид детектора
Лист № 2
Всего листов 4

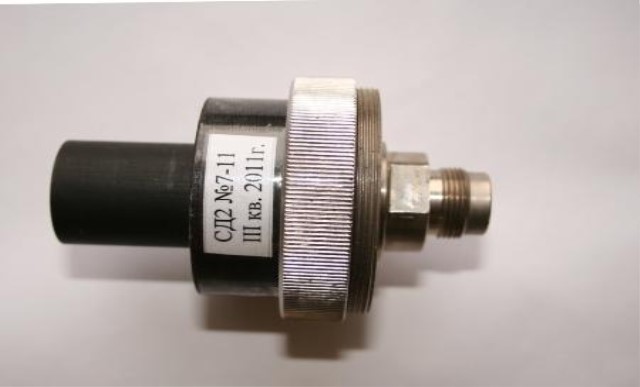

Рисунок 2 – Схема пломбировки (а) и места нанесения наклейки (б)
Метрологические и технические характеристики
Метрологические и технические характеристики детекторов приведены в таблице 1.
Наименование
параметра или характеристики
Значение
характеристики
Таблица 1
Дозовая чувствительность к излучению со средней энергией
1,25 МэВ, А·с/Р, не менее4·10
-9
Дозовая чувствительность к спектру излучения ускорителя РИУС-5,
А·с/Р, не менее4·10
-9
Пределыотносительной суммарной погрешности определения
дозовой чувствительности (при доверительной вероятности 0,95), %±10
±15
минус 40
2,5
минус (1300 ± 100)
60 х 80
250
Отклонение относительной, нормированной к 1,25 МэВ,
энергетической зависимости чувствительности (ЭЗЧ):
- в диапазоне энергий (0,15 – 10) МэВ, %, не более
- в диапазоне (0,06 – 0,15) МэВ, %, не более
Максимальный линейный ток, А, не менее
Рабочее напряжение питания, В
Габаритные размеры (диаметр х высота), мм, не более
Масса, г, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
- атмосферное давление, мм рт. ст. (кПа)
от 15 до 35
до 80
от 645 до 795
(от 86 до 106)
Знак утверждения типа
Знакутверждениятипананоситсянатитульныйлистэксплуатационной
документации типографским способом.
б
а
Лист № 3
Всего листов 4
Комплектность средства измерений
Комплект поставки приведен в таблице 2.
Таблица 2
Наименование
Детектор сцинтилляционный СД2
Кол-во, шт.
1
Паспорт 11.05.00.00 ПС
1
Руководство по эксплуатации 11.05.00.00 РЭ
1
Методика поверки 11.05.00.00 ИС МП
1
Поверка
Осуществляется по документу 11.05.00.00 ИС МП «Инструкция. Детекторы
сцинтилляционные СД2. Методика поверки», утвержденному руководителем ГЦИ СИ
ФГУП «ВНИИФТРИ» в декабре 2012 г.
Основные средства поверки:
вторичный эталон экспозиционной дозы и мощности экспозиционной дозы
ВЭТ 8-13-92 (аттестованный в установленном порядке), пределы допускаемой суммарной
погрешности измерений ± 1,9 %.
Сведения о методиках (методах) измерений
Детекторы сцинтилляционные СД2. Руководство по эксплуатации. 11.05.00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к детекторам
сцинтилляционным СД2
ГОСТ 8.034-82 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной
дозы и потока энергии рентгеновского и гамма-излучений»;
«Нормы радиационной безопасности (НРБ-99/2009)»;
«Основныесанитарныеправилаобеспечениярадиационнойбезопасности.
(ОСПОРБ-2010)».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениеконтролязасоблюдениемустановленныхзаконодательством
Российской Федерации требований по радиационному воздействию при испытании объектов
на радиационную стойкость.
Изготовитель
Федеральное государственное унитарное предприятие «Научно-исследовательский
институт приборов», ФГУП «НИИП»
Адрес: 140080, Московская обл., г. Лыткарино, промзона Тураево, стр.8.
Тел. (495) 552-39-11, факс (495) 552-39-40. E-mail:
.
Лист № 4
Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт физико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г.п. Менделеево,
Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_______________2013 г.
