Untitled document

Приложение к свидетельству № 51538/1

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые SCION моделей 436-GC и 456-GC

Назначение средства измерений

Хроматографы предназначены для измерения содержания компонентов, входящих в

состав анализируемых проб веществ и материалов.

Описание средства измерений

Принцип действия хроматографов основан на разделении компонентов пробы при её

прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с по-

мощью детектора аналитического сигнала от компонента с помощью детектора.

Хроматограф состоит из основного блока, включающего термостат с детекторами и ко-

лонками, блока ввода проб, блока контроля газовых потоков и внешнего компьютера.

На передней панели хроматографов имеется панель управления и дисплей.

В хроматографах могут быть использованы как насадочные, так и капиллярные колонки.

Детекторы, которые могут установлены в хроматографы, указанны в таблице 1.

Таблица 1

Модель хромато-Тип детектора

графаДТППИДЭЗДТИДППФДГИПРД

436-GC + + + + + +

456-GC + + + + + +

где:

ДТП – детектор по теплопроводности;

ПИД – пламенно-ионизационный детектор;

ЭЗД – электронно-захватный детектор;

ТИД – термоионный детектор;

ППФД – пульсирующий пламенно-фотометрический детектор;

ГИПРД – гелиевый ионизационный пульсирующего разряда детектор.

Модель 456-GC отличается от модели 436-GC увеличенным термостатом колонок, а

также большим числом установочных мест для испарителей, детекторов и модулей контроля

потоков.

Внешний вид хроматографов модели 436-GC приведен на рисунке 1, модели 456-GC

– на рисунке 2.

Лист № 2

Всего листов 6

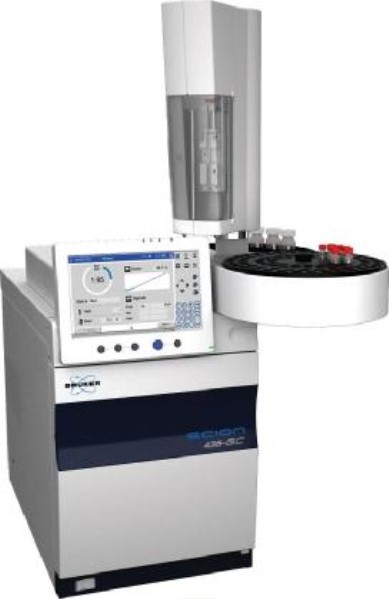

Рисунок 1 - Внешний вид хроматографов модели 436-GC

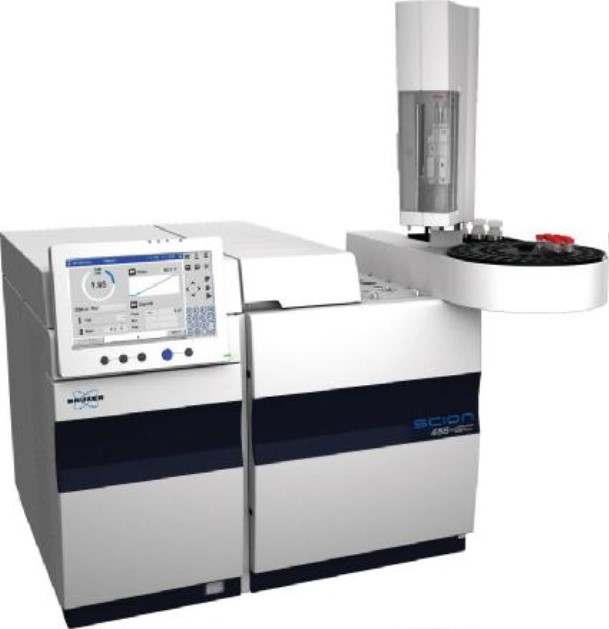

Рисунок 2 - Внешний вид хроматографов модели 456-GC

Лист № 3

Всего листов 6

Программное обеспечение

Хроматографы оснащены автономным программным обеспечением «CompassCDS» с управ-

ляющим ядром compassCDS.exe, которое управляет работой прибора и отображает, обраба-

тывает и хранит полученные данные.

Таблица 2

Наименование

программного

обеспечения

Идентифика

ционное наимено-

вание программ-

ного обеспечения

Номер версии

программного

обеспечения

Цифровой идентифика-

тор программного обес-

печения (контрольная

сумма метрологически

значимой части ПО для

версии 3.0.0.51)

CompassCDS

compassCDS.exe

MD5

Алгоритм

вычисле-

ния цифро-

вого иден-

тификатора

программ-

ного обес-

печения

3.0.0.51 или

выше

FF8B681C2638D810F07

AA3FA9FA75D3B

К метрологически значимой части ПО относятся управляющие ядра приведенных выше

видов программного обеспечения. Метрологически значимая часть ПО выполняет следующие

функции:

управление прибором;

настройка режимов работы прибора;

получение хроматограмм;

обработка и хранение результатов измерений

построение градуировочных графиков;

проведение диагностических проверок прибора и отдельных его блоков;

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нор-

мировании последних.

Метрологические и технические характеристики

1 Предел детектирования и предельное допускаемое значение относительного изменения вы-

ходного сигнала за цикл измерений 48 часов (в зависимости от типа детектора).

Таблица 3

Детектор

Предел

детектирования, не бо-

лее

Контрольное вещество

Гексадекан

Пропан

6,0

Предельное допускаемое

значение относительного

изменения выходного сиг-

нала за цикл измерений 48

часов (по площади пика),

ДТП5·10

-10

г/см

ПИД

5·10

-12

г/с

Гексадекан

Пропан

ЭЗД2·10

-14

г/сЛиндан

8,0

При вводе пробы с помощью газового крана или газоплотного шприца.

Метафос

8,0

10,0

Метан

10,0

Лист № 4

Всего листов 6

ТИД1·10

-13

г/с по фосфору

ППФД

2·10

-12

г/c по сере

Метафос

Сероводород

ГИПРД100 млрд

-1

2 Относительное СКО выходного сигнала (в зависимости от детектора), %, не более (в соот-

ветствии с таблицей 4).

Таблица 4

Автоматическое дозирование пробыРучное дозирование пробы

ДетекторПо времениПо высотеПо площа- По времениПо высотеПо пло-

удерживанияпикади пикаудерживанияпикащади пика

ДТП0,2

2,02,00,3

4,04,0

ПИД0,2

3,03,00,3

4,04,0

ЭЗД0,2

4,04,00,3

5,05,0

ТИД0,2

4,04,00,3

5,05,0

ППФД0,2

8,08,00,3

10,010,0

ГИПРД0,2

5,05,0-

3. Диапазон температур термостата колонок:

-модель 436-GC

-модель 456-GC

от (t

окружающего воздуха +4

С)

от (t

окружающего воздуха +4

С)

до 450

С;

до 450

С;

230±10%

1500

2300

5000

610×320×570

560×660×570

26,8

4. Напряжение сетевого питания частотой 50

1 Гц, В

5. Потребляемая мощность, В·А, не более:

-модели 436-GC

-модель 456-GC

6. Средний срок службы, лет

7. Наработка на отказ, ч, не менее

8. Габаритные размеры (Д

В), мм, не более:

-модель 436-GC

-модель 456-GC

9. Масса, кг, не более:

-модель 436-GC

-модель 456-GC

10. Условия эксплуатации:

-диапазон температур окружающего воздуха,

-диапазон относительной влажности окружающего воздуха

(при 25

С), %

-диапазон атмосферного давления, кПа

от 15 до 30

от 5 до 95

от 84 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и

на левую боковую панель корпуса хроматографа в виде наклейки.

Лист № 5

Всего листов 6

Комплектность средства измерений

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

–хроматограф;

–программное обеспечение;

–руководство по эксплуатации;

–методику поверки МП-242-1388-2012.

Поверка

осуществляется по документу МП-242-1487-2013 «Хроматографы газовые SCION моделей 436-

GCи456-GC.Методикаповерки»,утвержденномуГЦИСИФГУП"ВНИИМ

им.Д.И.Менделеева" 02.03.2013 года.

Основные средства поверки: гексадекан ГСО 7289-96, паратион-метил (метафос) ГСО

7888-2001, гамма-ГХЦГ (линдан) ГСО 7889-2001, гептан нормальный эталонный по ГОСТ

25828-83. Стандартные образцы – поверочные газовые смеси: ГСО 3971-87 (пропан/гелий),

ГСО 6454-92 (сероводород/ метилмеркаптан/ этилмеркаптан/азот); ГСО 5853-91 (метан/гелий).

Сведения о методиках (методах) измерений

Сведения приведены в следующих документах:

1. Хроматографы газовые SCION моделей 436-GC и 456-GC. Руководство по эксплуата-

ции.

2. ГОСТ Р 53217-2008 Качество почвы. Определение содержания хлорорганических пес-

тицидов и полихлорированных бифенилов. Газохроматографический метод с электронозахват-

ным детектором.

3. ГОСТ Р 51209-98 Вода питьевая. Метод определения содержания хлорорганических

пестицидов газожидкостной хроматографией.

4. ГОСТ Р52406-2005 Вода. Определение нефтепродуктов методом ГХ.

5. ГОСТ Р 54484-2011 Газы углеводородные сжиженные. Методы определения углево-

дородного состава.

6. ГОСТ 31371.7-2008 Газ природный. Определение состава методом газовой хромато-

графии с оценкой неопределенности. Часть 7. Методика выполнения измерений молярной доли

компонентов.

7. ГОСТ Р 54323-2011 Бензины автомобильные. Определение N-метиланилина методом

капиллярной газовой хроматографии.

8. ГОСТ Р 51698-2000 Водка и спирт этиловый из пищевого сырья. Газохроматографи-

ческий экспресс-метод определения содержания токсичных микропримесей.

9. ГОСТ Р ЕН 13132-2008 Нефтепродукты жидкие. Бензин неэтилированный. Определе-

ние органических кислородсодержащих соединений и общего содержания органически связан-

ного кислорода методом газовой хроматографии с использованием переключающихся колонок.

10.ГОСТ Р 52714-2007 Бензины автомобильные. Определение индивидуального и

группового углеводородного состава методом капиллярной газовой хроматографии.

11.ГОСТ Р ЕН 12177-2008 Жидкие нефтепродукты. Бензин. Определение содержа-

ния бензола газохроматографическим методом.

12.ГОСТ Р 50802-95 Нефть. Метод определения сероводорода, метил- и этилмеркап-

танов.

13.ГОСТ 31481-2012 Комбикорма, комбикормовое сырье. Метод определения оста-

точных количеств хлорорганических пестицидов.

14.ГОСТ Р ЕН ИСО 22854-2010 Нефтепродукты жидкие. Бензины автомобильные.

Определение типов углеводородов и оксигенатов методом многомерной газовой хроматогра-

фии.

Лист № 6

Всего листов 6

Нормативные и технические документы, устанавливающие требования к хроматографам

газовым SCION моделей 436-GC и 456-GC

1 ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требо-

вания и методы испытаний».

2 ГОСТ Р 8.729-2010 «ГСИ. Хроматографы аналитические газовые лабораторные. Ме-

тодика поверки».

3 Техническая документация фирмы-изготовителя.

Изготовитель

Компания «SCION Instruments»

США: 3500 West Warren Avenue Fremont, CA. 94538

Нидерланды: Amundsenweg 13, 4462 GP Goes, The Netherlands

E-mail:

sales@scioninstruments.com

Заявитель

Общество с ограниченной ответственностью «Брукер» (ООО «Брукер»)

Адрес: Россия, 119334, г.Москва, Ленинский проспект, д.47.

Тел.: +7(495)517-92-84 Факс: +7(495)517-92-86.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»

Адрес: 190005, г.Санкт-Петербург, Московский пр., 19

тел.: (812) 251-76-01

факс: (812) 713-01-14

E-mail:

info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испы-

таний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«___»____________2015 г.
