Генераторы сигналов произвольной формы B&K PRECISION 407х, ГРСИ 54179-13
Номер госреестра:
54179-13
Наименование СИ:
Генераторы сигналов произвольной формы
Обозначение типа:
B&K PRECISION 407х
Производитель:
Фирма "B&K Precision Corp.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51528
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов произвольной формы серии B&K PRECISION 407х
Назначение средства измерений
Генераторы сигналов произвольной формы серии B&K PRECISION 407х (далее –
генераторы) предназначены для формирования и воспроизведения электрических сигналов
стандартных форм – синус, прямоугольный, треугольный, пилообразный и др.
Описание средства измерений
Конструктивно генератор выполнен в виде моноблока.
Принцип действия генераторов основан на прямом цифровом синтезе сигналов раз-
личной формы с последующим цифро-аналоговым преобразованием.
Генераторы
выпускаются
в следующих
модификациях (отличающихся диапазоном
частот и количеством каналов):
- B&K PRECISION 4075, B&K PRECISION 4076 одноканальные;
- B&K PRECISION 4078, B&K PRECISION 4079 двухканальные.

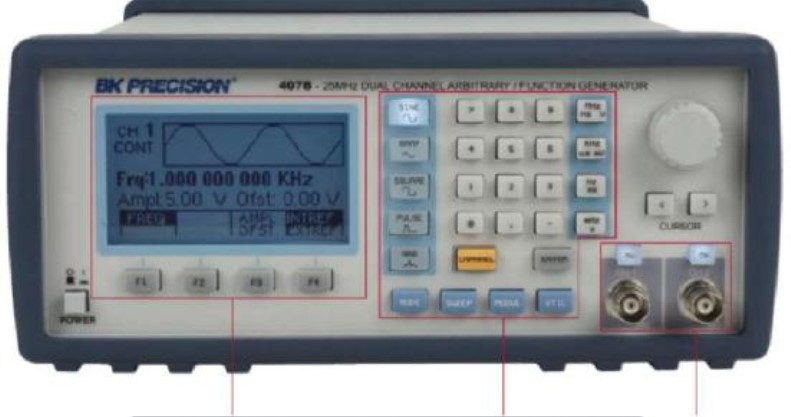

Внешний вид генераторов, место нанесения наклейки «Знак утверждения типа» и
места пломбировки от несанкционированного доступа приведены на рисунках 1, 2.
*
*
- место нанесения наклейки «Знак утверждения типа»
Рисунок 1
Лист № 2
Всего листов 5
Метрологические и технические характеристики
Метрологическиеитехническиехарактеристикигенераторовприведеныв
таблице 1.
- прямоугольный
- импульсный
-треугольный, пилообразный
Таблица 1
Наименование
характеристики
Значение для моделей генераторов B&K PRECISION
4075407840764079
Формы
сигнала
воспроизводимогоСинусоидальный, меандр, прямоугольный, треугольный, по-
ложительный пилообразный, спадающий пилообразный
Диапазон рабочих частот:
- синусоидальный
от 1 мГц
до 25 МГц
от 1 мГц
до 25 МГц
от 1 мГц
до 10 МГц
от 1 мГц
до 5 МГц
от 1 мГц
до 50 МГц
от 1 мГц
до 50 МГц
от 0,5 мГц
до 25 МГц
от 1 мГц
до 5 МГц
±0,002
±0,001
Пределы допускаемой отно-
сительной погрешности уста-
новки частоты синусоидаль-
ного сигнала, %
Длительностьфронта/спада
формируемых импульсов, нс,
не более:
**
**

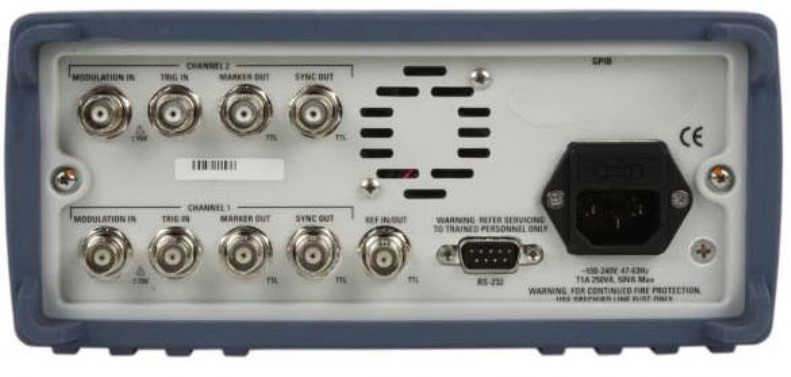

- место пломбировки от несанкционированного доступа
Рисунок 2
от 10 мВ до 10 В
50
от 15 до 25
Наименование
характеристики
Лист № 3
Всего листов 5
Значение для моделей генераторов B&K PRECISION
4075407840764079
126
- в режиме генерации прямо-
угольных импульсов
Диапазон установки амплиту-
ды синусоидального сигнала
на нагрузке 50 Ом
Пределы допускаемой абсо-
лютнойпогрешностиуста-
новки амплитудысинусои-
дального сигнала
± (0,01 U + 1 мВ),
где U- установленное
значение амплитуды
± (0,01 U + 20 мВ),
где U- установленное
значение амплитуды
Типвходных/выходных
разъемовBNC
от 90 до 262
Напряжение питания от сети
переменного тока частотой от
47 до 63 Гц, В
Потребляемая мощность, ВА,
не более
Габаритные размеры (ширина
х высота х глубина), мм, не
более
213 х 88 х 300213 х 88 х 275
32,5
Масса, кг, не более
Рабочие условия эксплуата-
ции :
температура воздуха, ºС
относительная влажность воз-
духа при температуре 25 ºС,
%
до 80
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист экс-
плуатационной документации и на лицевую панель генераторов в виде наклейки.
Комплектность средства измерений
Комплект поставки включает:
- генератор
сигналов
произвольной формы серии B&K PRECISION 407х одной из
модели B&K PRECISION 4075, B&K PRECISION 4076, B&K PRECISION 4078, B&K PRE-
CISION 4079 – 1 шт.;
- эксплуатационная документация 1 к-т.;
- методика поверки – 1 шт.
Поверка
осуществляется по документу МП 54179-13 «Инструкция. Генераторы сигналов произволь-
ной формы серии B&K PRECISION 407х фирмы «B&K Precision Corp.», США. Методика
поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России»
28.10. 2012 года и входящему в комплект поставки.
Лист № 4
Всего листов 5
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64 (рег. №9135-83) (диапазон
частот от 0,005 Гц до 1500 МГц; пределы допускаемой относительной погрешности измере-
ний ± 1,5
×
10
-7
);
- мультиметр В7-64/1 (рег. №16688-97): диапазон измерений напряжения от 1 мВ до
750 В, пределы относительной погрешности измерений напряжения переменного тока
± (от 0,1 до 0,5) %;
- осциллограф цифровой DL9240 (рег. № 39514-08),диапазон частот от 0 до 1500
МГц, диапазон измеряемых напряжений от 0,002 до 150 В, пределы допускаемой
относительной погрешности измерений по вертикальной оси ± 1,5%.
Сведения о методиках (методах) измерений
Генераторы сигналов произвольной формы серии B&K PRECISION 407х. Руково-
дство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов произвольной формы серии B&K PRECISION 407х
ГОСТ Р 8.562-2007. Государственная система обеспечения единства измерений. Го-
сударственная поверочная схема для средств измерений мощности и напряжения переменно-го
тока синусоидальных электромагнитных колебаний.
ГОСТ 16863-71. Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и
средства поверки.
ГОСТ 8.322-78. Генераторы сигналов измерительные. Методы и средства поверки в
диапазоне частот 0,03-17,44 ГГц.
ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных прибо-
ров. Присоединительные размеры».
Техническая документация фирмы «B&K Precision Corp.», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям, осуществление мероприятий государственного контроля
(надзора).
Изготовитель
Фирма «B&K Precision Corp.», США
22820 Savi Ranch Parkway, Yorba Linda, CA 92887
Tel: 714-921-9095, Fax: 714-921-6422
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО «Лайнтест»)
Юридический адрес: 109428, г. Москва, ул. Стахановская, д. 6
Почтовый адрес: 109387, г. Москва, ул. Краснодонская, д. 16А
Тел. (495) 660-52-99, 956-55-05, факс (495) 350-25-39
Лист № 5
Всего листов 5
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение «Главный научный метрологический центр Министерства обороны Рос-
сийской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат ак-
кредитации № 30018-10 от 05.08.2011 г.
Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Кома-
рова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_______________2013 г.
