Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS, ГРСИ 54171-13
Номер госреестра:
54171-13
Наименование СИ:
Аппаратура мобильная сбора данных для ГИС
Обозначение типа:
Leica Zeno5, Leica CS25, Leica CS25 GNSS
Производитель:
Компания "Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51517
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica
CS25 GNSS
Назначение средства измерений
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25
GNSS предназначена для определения координат (приращения координат) точек земной
поверхности.
Описание средства измерений
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25
GNSS – геодезические приборы, принцип действия которых заключается в измерении времени
прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения
расстояния до спутника.
Конструктивно,аппаратурамобильнаясбораданныхдляГИС LeicaZeno5
представляет собой пластиковый корпус, вмещающий внутреннюю микрополосковую антенну и
приёмник. Принимаемая со спутников информация записывается во внутреннюю память
аппаратуры объемом до 2 Гбайт или на съемное запоминающее устройство (microSD-карту)
объемом до 64 Гбайт.

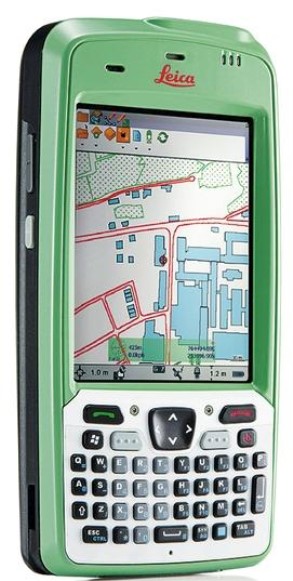

Фотография общего вида аппаратуры мобильной сбора данных для ГИС Leica Zeno5.
На передней панели аппаратуры мобильной сбора данных для ГИС Leica Zeno5
расположен 3,7 дюймовый цветной
сенсорный
экран для отображения текущей информации,
QWERTY-клавиатура с навигационными и функциональными клавишами с опцией подсветки,
Лист № 2
Всего листов 6
два светодиодных индикатора для сигнализации режимов работы аппаратуры, а также звуковой
динамик.
На боковой панели имеется 1 функциональная клавиша изменения громкости, 1
клавиша навигации по меню, 2 клавиши запуска режима сканирования устройств.
На нижней панели
аппаратуры расположен один USB-порт для связи с док-станцией
или подключения USB-запоминающего устройства.
На задней панели расположена ручка для переноски, батарейный отсек, встроенная 3,2
мегапиксельная цифровая фотокамера со вспышкой, гнездо для пера, а также звуковой
динамик.
Конструктивно, аппаратура мобильная сбора данных для ГИС Leica CS25 представляет
собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую
антенну и приёмник. Принимаемая со спутников информация записывается во внутреннюю
память аппаратуры емкостью до 64Гбайт.

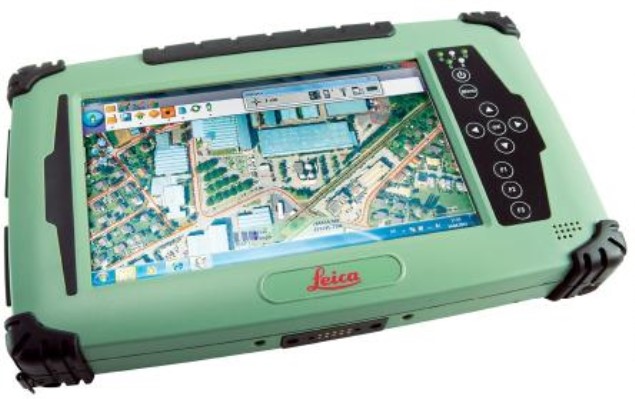

Фотография общего вида аппаратуры мобильной сбора данных для ГИС Leica CS25.
На передней панели аппаратуры мобильной сбора данных для ГИС Leica CS25
расположен 7-дюймовый сенсорный цветной дисплей для отображения текущей информации,
10 функциональных клавиш для управления основными режимами работы аппаратуры, 5
светодиодных индикаторов для отображения режимов работы, а также звуковой динамик.
На боковой панели имеется 1 коммуникационный порт для подключения UBS-
устройств, 1 коммуникационный порт DSUB9, порт для подключения внешнего питания, порт
для подключения микрофона, а также порт для подключения сетевых устройств Ethernet.
На нижней панели расположен порт для подключения к внешней док-станции.
На задней панели расположены 2 отсека для подключения внутренних аккумуляторных
батарей, цифровой цветной фотоаппарат со вспышкой, отсек для крепления пера сенсорного
дисплея.
Лист № 3
Всего листов 6
Аппаратура мобильная сбора данных для ГИС Leica CS25 GNSS дополнена наличием
внешней спутниковой GNSS-антенны, закрепленной на задней панели.

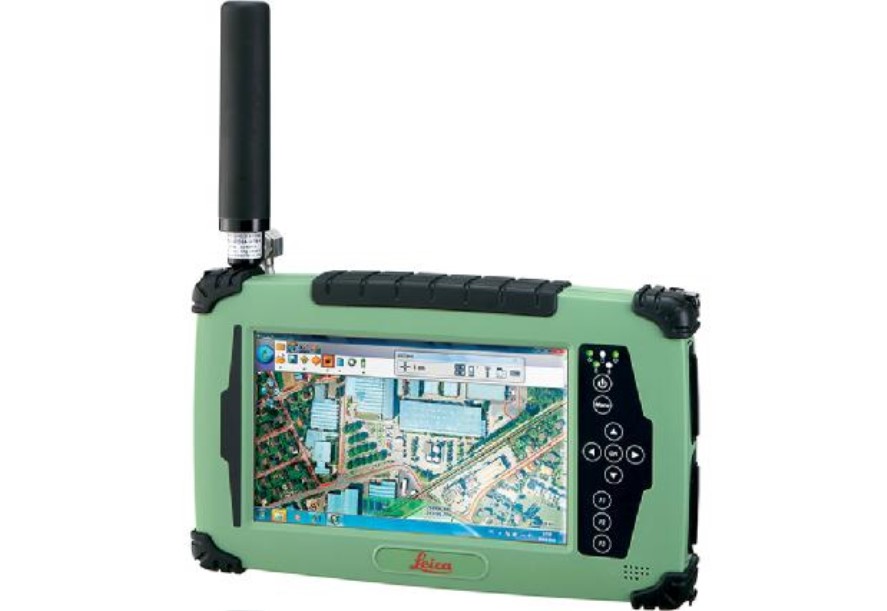

Фотография общего вида аппаратуры мобильной сбора данных для ГИС CS25 GNSS.
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25
GNSS при использовании внешней антенны Leica GG02plus / GG03 / AS10 поддерживает
стандартные режимы наблюдений: «Статика», «Быстрая статика», «Кинематика», «Кинематика
в реальном времени».
Пломбирование крепёжных винтов корпуса аппаратуры мобильной trial данных для
ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS не производится, ограничение доступа к узлам
обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии
специальных ключей. Конструкция аппаратуры мобильной сбора данных для ГИС Leica Zeno5,
Leica CS25, Leica CS25 GNSS обеспечивает ограничение доступа к узлам, вмешательство в
работу которых может привести к искажению результатов измерений.
Программное обеспечение
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25
GNSS имеет встроенное программное обеспечение Leica Zeno Field и офисное программное
обеспечение Leica Zeno Office, с помощью которых производится обработка поступающих
спутниковых сигналов, настройка и
управление, хранение
и
передача данных, постобработка
полученных измерений. Данное программное обеспечение позволяет автоматизировать полевые
и офисные работы, а также решать широкий спектр геодезических задач.
Аппаратная и программная части, работая совместно, обеспечивают заявленные
точностиконечныхрезультатов.Разработчикомиправообладателемпрограммного
обеспечения является компания «Leica Geosystems AG», Швейцария.
Лист № 4
Всего листов 6
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
3.11
4D04A820
CRC32
1.31
8C76C541
CRC32
ZenoOffice.exe
3.1
71A476E3
CRC32
Идентификационные данные программного обеспечения:
Алгоритм вычисления
цифрового
идентификатора
программного
обеспечения
Leica_Zeno_Field_Wi
nCE.ARM.exe
Leica_Zeno_Connect
_WinCE.ARM.exe
Leica Zeno
Field
Leica Zeno
Connect
Leica Zeno
Office
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Тип приёмника:
Навигационный, GPS
Навигационный, GPS
Принимаемые сигналы:
Режимы измерений без
дополнительной
внешней антенны:
Тип антенны:
Внутренняя,
внешняя модели AS10
± 5
± 5
± 5
(5 + 0,5·10
-6
· D)*
(10 + 0,5·10
-6
· D)*
(5 + 0,5·10
-6
· D)*
(10 + 0,5·10
-6
· D)*
(10 + 2·10
-6
· D)
(10 + 2·10
-6
· D)
Метрологические и технические характеристики
Наименование
характеристики
Значение характеристики
Модель:
Leica Zeno 5
Leica CS25
Количество каналов:
Leica CS25 GNSS
Многочастотный,
многосистемный
120
GPS: L1/L2/L2C
ГЛОНАСС: L1/L2
SBAS: WAAS,
EGNOS, GAGAN
Абсолютные
измерения»,
«Статика»,
«Кинематика»,
«Кинематика в
реальном времени»
48
GPS: L1/ (L2*)
SBAS: WAAS,
EGNOS, (GAGAN,
MSAS*)
«Абсолютные
измерения»,
«Статика»*,
«Кинематика»*,
«Кинематика в
реальном времени»*
Внутренняя,
внешняя модели
GG02plus / GG03
50
GPS: L1/ (L2*)
SBAS: WAAS,
EGNOS, (GAGAN,
MSAS*)
«Абсолютные
измерения»,
«Статика»*,
«Кинематика»*,
«Кинематика в
реальном времени»*
Внутренняя,
внешняя модели
GG02plus / GG03
Пределы допускаемой
абсолютной
погрешности
измерений координат в
плане на неподвижном
основании, м:
Допускаемая СКП
измерений в режиме
«Статика», «Быстрая
статика», мм:
- в плане
- по высоте
где D – измеряемое расстояние в мм
Лист № 5
Всего листов 6
(10 + 2·10
-6
· D)*
(20 + 2·10
-6
· D)*
(10 + 2·10
-6
· D)*
(20 + 2·10
-6
· D)*
(100 + 1·10
-6
· D)
(200 + 1·10
-6
· D)
(10 + 2·10
-6
· D)**
(20 + 2·10
-6
· D)**
Допускаемая СКП
измерений в режиме
«Кинематика»,
«Кинематика в
реальном времени»,
мм:
- в плане
- по высоте
где D – измеряемое расстояние в мм
Внешний/внутренний
аккумулятор
12
3,7
Внешний/внутренний
аккумулятор
12
6-9
Внешний/внутренний
аккумулятор
12
6-9
-10…+50
-23…+60
-23…+60
Источник
электропитания:
- напряжение, В
- потребляемая
мощность, Вт
Диапазон рабочих
температур для
приемника, °С:
Габаритные размеры
приемника (Д×Ш×В),
мм, не более:
(158 х 78 х 38)
(144 х 242 х 40)
(144 х 242 х 40)
Масса приёмника, кг,
не более:0,381,31,4
* - при использовании антенны модели Leica GG02plus / Leica GG03
** - при использовании антенны модели Leica AS10
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и
наклейкой на корпус аппаратуры мобильной сбора данных для ГИС Leica Zeno5, Leica CS25,
Leica CS25 GNSS.
Количество, ед.
1
1
1
1
1
2
1
1
1
1
Комплектность средства измерений
Наименование
Приемник Leica Zeno5, Leica CS25, Leica CS25 GNSS
Внешняя антенна Leica GG02plus, GG03, AS10*
Транспортировочный кейс/футляр
Измеритель высоты антенны
Комплект интерфейсных кабелей
Аккумуляторная батарея
Зарядное устройство для АКБ
Компакт-диск с документацией и ПО
Руководство по эксплуатации
Методика поверки МП АПМ 44-12
* - по заказу потребителя
Поверка
осуществляется по документу МП АПМ 44-12 «Аппаратура мобильная сбора данных для ГИС
Leica Zeno5, Leica CS25, Leica CS25 GNSS. Методика поверки», разработанному ГЦИ СИ ООО
«Автопрогресс-М» и утвержденному в июне 2013 г.
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Аппаратура мобильная сбора данных для
ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре
мобильной сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в
диапазоне 24…75000 м».
3. Техническая документация компании «Leica Geosystems AG», Швейцария.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
– осуществление геодезической и картографической деятельности.
Изготовитель
Компания «Leica Geosystems AG», Швейцария
Heinrich – Wild – Strasse, CH – 9435, Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail:
Заявитель
ООО «НАВГЕОКОМ»
129626, г.Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«» ______________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51297-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "ПКС" на присоединении ПС-3П ДСК 6 кВ, яч.13 | Нет данных | ЗАО "Спецэнергоучет", г.Москва | 4 года | Перейти |
| 60236-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Нагорная" | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 20004-00 | Мензурки для отпуска напитков | Нет данных | ПБОЮЛ Иванов В.И., г.Городец | 2 года | Перейти |
| 41363-09 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Промэнергосбыт" для электроснабжения ОАО "Дзержинское оргстекло" | Нет данных | ЗАО "Системы автоматизации в энергетике", г.Москва | 4 года | Перейти |
| 28460-04 | Система измерений количества и показателей качества нефти № 73 | Нет данных | ОАО "Черномортранснефть", г.Новороссийск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
