Номер госреестра:
54170-13
Наименование СИ:
Генераторы сигналов
Обозначение типа:
B&K PRECISION 408х
Производитель:
Фирма "B&K Precision Corp.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51516
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов серии B&K PRECISION 408х
Назначение средства измерений
Генераторы сигналов серии B&K PRECISION 408х (далее – генераторы) предназна-
чены для формирования и воспроизведения электрических сигналов стандартных форм – си-
нус, меандр, прямоугольный, треугольный, шум, пилообразный и др.
Описание средства измерений
Конструктивно генератор выполнен в виде моноблока.
Принцип действия генераторов основан на прямом цифровом синтезе сигналов
различной формы с последующим цифро-аналоговым преобразованием.
Генераторы
выпускаются
в следующих
модификациях (отличающихся диапазоном
рабочих частот):
- B&K PRECISION 4084, B&K PRECISION 4084AWG;
- B&K PRECISION 4085;
- B&K PRECISION 4086, B&K PRECISION 4086AWG;
- B&K PRECISION 4087.
Модели B&K PRECISION 4084AWG, B&K PRECISION 4086AWG обладают
способностью формирования сигналов произвольной формы.

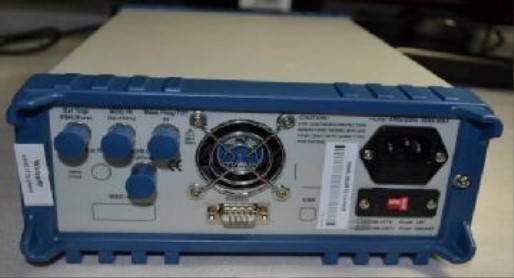

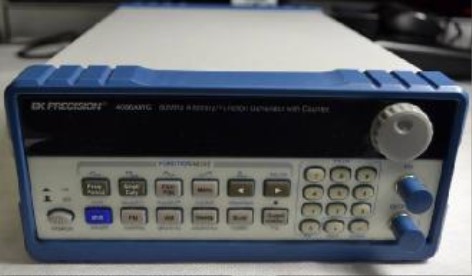

Внешний вид генератора, место нанесения наклейки «Знак утверждения типа» и
места пломбировки от несанкционированного доступа приведены на рисунках 1, 2.
*
- место нанесения наклейки «Знак утверждения типа»
Рисунок 1
*
Лист № 2
Всего листов 5
Метрологические и технические характеристики
Метрологическиеитехническиехарактеристикигенераторовприведеныв
таблице 1.
- прямоугольный
- все другие
15
Таблица 1
Наименование
характеристики
Значение для моделей генераторов B&K PRECISION
4084,40854086,4087
4084AWG4086AWG
Формы воспроизводимого
сигнала
Синусоидальный,меандр,прямоугольный,треугольный,
положительный пилообразный,спадающий пилообразный,
шум,напряжение постоянного токаположительнойили
отрицательной полярности, произвольной формы (для моделей
B&K PRECISION 4084AWG, B&K PRECISION 4086AWG)
Диапазон рабочих частот:
- синусоидальный
от 1 мГц
до 20 МГц
от 1 мГц
до 20 МГц
от 1 мГц
до 100 кГц
от 1 мГц
до 40 МГц
от 1 мГц
до 40 МГц
от 1 мГц
до 100 кГц
от 1 мГц
до 80 МГц
от 1 мГц
до 40 МГц
от 1 мГц
до 100 кГц
от 1 мГц
до 120 МГц
от 1 мГц
до 40 МГц
от 1 мГц
до 100 кГц
±5·10
-6
Пределыдопускаемой
относительной
погрешности установки
частоты синусоидального
сигнала
Длительность фронта/спада
формируемыхимпульсов,
нс, не более:
-врежимегенерации
меандра
-врежимегенерации
прямоугольных импульсов
100
**
**
- место пломбировки от несанкционированного доступа
Рисунок 2
от 1 мВ до 2 В
от 1 мВ до 10 В
от 0,1 мВ до 3 В
от 15 до 25
Наименование
характеристики
Лист № 3
Всего листов 5
Значение для моделей генераторов B&K PRECISION
4084,40854086,4087
4084AWG4086AWG
Диапазон установки
амплитуды
синусоидального сигнала
частотой до 40 МГц:
на нагрузке 50 Ом
свыше 40 МГц:
на нагрузке 50 Ом
от 1 мВ до 10 Вот 1 мВ до 10 В
Пределыдопускаемой
абсолютнойпогрешности
установки амплитуды
синусоидальногосигнала
на частоте 1 кГц (опорный
уровень)
± (0,01 U + 0,2 мВ),
где U- установленное значение амплитуды
Тип входных / выходных
разъемовBNC
Напряжение питания от
сетипеременноготока
частотой от 47 до 63 Гц, Вот 99 до 242
Потребляемаямощность,
ВА, не более35
255 х 100 х 370
33,5
Габаритныеразмеры
(ширинах высотах
глубина), мм, не более
Масса, кг, не более
Рабочиеусловия
эксплуатации :
температура воздуха, ºС
относительнаявлажность
воздуха при температуре
25 ºС, %
до 80
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
эксплуатационной документации и на лицевую панель генераторов в виде наклейки.
Комплектность средства измерений
Комплект поставки включает:
- генератор сигналов серии B&K PRECISION 408х одной из модели B&K PRECISION
4084AWG, B&K PRECISION 4086AWG, B&K PRECISION 4084, B&K PRECISION 4085,
B&K PRECISION 4086, B&K PRECISION 4087 – 1 шт.;
- эксплуатационная документация 1 к-т;
- методика поверки – 1 шт.
Лист № 4 Trial
листов 5
Поверка
осуществляется по документу МП 54170-13 «Инструкция. Генераторы сигналов серии B&K
PRECISION 408х фирмы «B&K Precision Corp.», США. Методика поверки», утвержденному
руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.10.2012 года.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64 (рег.
№9135-83): диапазон
частот от 0,005 Гц до 1500 МГц; пределы допускаемой относительной погрешности
измерений ± 1,5
×
10
-7
;
- мультиметр В7-64/1 (рег. №16688-97): диапазон измерений напряжения от 1 мВ до
750 В, пределы относительной погрешности измерений напряжения переменного тока
± (от 0,1 до 0,5) %;
- осциллограф цифровой DL9240 (рег. № 39514-08): диапазон частот от 0 до
1500 МГц, диапазон измеряемых напряжений от 0,002 до 150 В, пределы допускаемой
относительной погрешности измерений по вертикальной оси ± 1,5%.
Сведения о методиках (методах) измерений
Генераторы сигналов серии B&K PRECISION 408х. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов серии B&K PRECISION 408х
ГОСТ Р 8.562-2007. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений мощности и напряжения
переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 16863-71. Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и
средства поверки.
ГОСТ 8.322-78. Генераторы сигналов измерительные. Методы и средства поверки в
диапазоне частот 0,03-17,44 ГГц.
ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных
приборов. Присоединительные размеры».
Техническая документация фирмы «B&K Precision Corp.», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям, осуществление мероприятий государственного
контроля (надзора).
Изготовитель
Фирма «B&K Precision Corp.», США
22820 Savi Ranch Parkway, Yorba Linda, CA 92887
Tel: 714-921-9095, Fax: 714-921-6422
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО «Лайнтест»)
Юридический адрес: 109428, г. Москва, ул. Стахановская, д. 6
Почтовый адрес: 109387, г. Москва, ул. Краснодонская, д. 16А
Тел. (495) 660-52-99, 956-55-05, факс (495) 350-25-39
Лист № 5 Trial
листов 5
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат аккредитации №
30018-10 от 05.08.2011 г.
Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул.
Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_______________2013 г.
