Устройства весоизмерительные для выдачи доз компонентов топлива УВД, ГРСИ 54167-13
Номер госреестра:
54167-13
Наименование СИ:
Устройства весоизмерительные для выдачи доз компонентов топлива
Обозначение типа:
УВД
Производитель:
ООО "ЭЛВЕС", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51512/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные для выдачи доз компонентов топлива УВД
Назначение средства измерений
Устройства весоизмерительные для выдачи доз компонентов топлива УВД (далее –
устройства) предназначены для взвешивания массы компонента топлива (КТ) в режиме стати-
ческого взвешивания и для выполнения работ по выдаче установленных доз при заправке изде-
лий.
Описание средства измерений
Конструктивно грузоприемное устройство УВД состоит из следующих компонентов:
-
рамы, выполняющей функцию объединяющего элемента конструкции;
-
платформы, с установленными на ней противопроливным поддоном и емкостью с
компонентом топлива;
-
арретирующих узлов, защищающих тензометрический датчик при перемещениях
грузоприемного устройства УВД;
-
щита выдачи, предназначенного для управления выдачей доз компонента в изделие;
-
блока АЦП;
-
табло;
-
емкости, предназначенной для приема и выдачи гептила (или окислителя).
В устройствах УВД используются датчики весоизмерительные тензорезисторные
PW12BC3-MR (Госреестр № 21172-09), фирмы "Hottinger Baldwin Messtechnik GmbH", Герма-
ния.

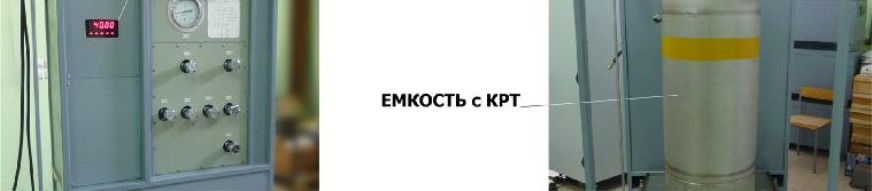

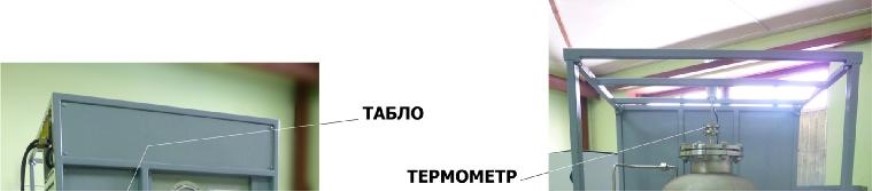

Внешний вид устройства показан на рисунках 1 и 2.
Рисунок 1 - Внешний вид УВД (вид спереди)Рисунок 2 - Внешний вид УВД (вид сзади)
Лист № 2
Всего листов 7
Весовой терминал
Рабочее место оператораСтойка управления

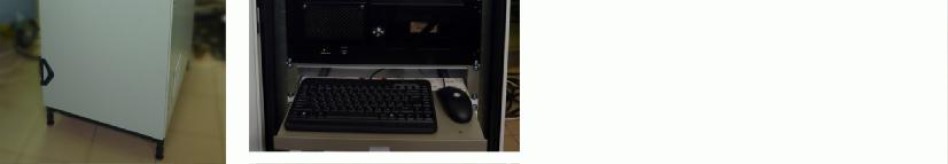

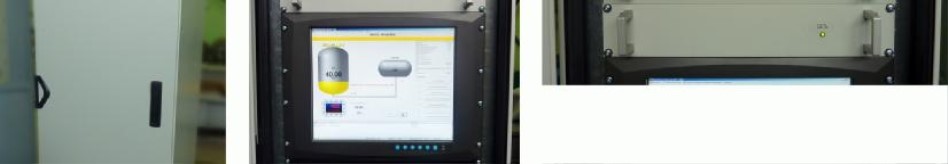

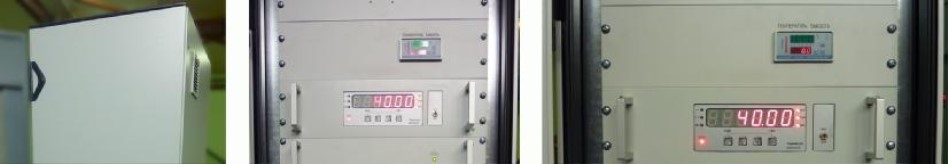

Рисунок 3 - Стойка управления, рабочее место оператора и весовой терминал
Принцип действия устройств основан на преобразовании деформации упругих элемен-
тов весоизмерительного тензорезисторного датчика (далее датчика), возникающей под действи-
ем силы тяжести взвешиваемого топлива, в аналоговые электрические сигналы, изменяющиеся
пропорционально массе взвешиваемого компонента топлива. Аналоговые сигналы поступают
на входы блока АЦП, где преобразуются в цифровой код. Полученный цифровой код поступает
на вход весового терминала (далее ВТ), расположенного в стойке управления УВД, где обраба-
тывается и в удобном для оператора виде выдается на табло ВТ, а также по последовательному
интерфейсу передается в системный блок персонального компьютера (далее ПК). Кроме того в
ПК с измерителя температуры поступает информация о температуре КРТ в емкости. ПК обра-
батывает полученную информацию, выдает ее на монитор и по последовательному интерфейсу
RS-485 через клеммную коробку и шкаф на табло.
Информация о ходе работы УВД выводится на печатающее устройство (принтер). Для
обеспечения непрерывной бесперебойной работы аппаратуры, в стойке управления УВД ис-
пользуется источник бесперебойного питания.
Устройства выпускаются в модификациях УВД-100 и УВД-200, отличающиеся макси-
мальной (Max), минимальной (Min) нагрузками и диапазоном выдаваемых доз компонента топ-
лива.
Буквенно-цифровая индексация обозначения устройства УВД-Р содержит следующую
информацию об устройстве: УВД – устройство весоизмерительное специальное для выдачи доз
компонентов топлива, Р – максимально выдаваемая доза компонента топлива в кг.
Устройства реализовывают два основных режима работы: режим статического взвеши-
вания и режим заправки изделия.
Устройствовыполненововзрывобезопасномисполнении(сертификат
№ РОСС RU.ГБ06.В01253 от 29.10.2012 г).
Лист № 3
Всего листов 7

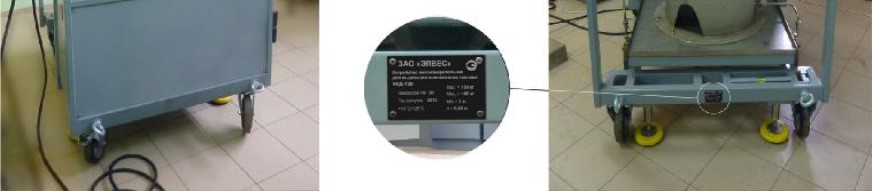

На маркировочной табличке устройств указывают:
- торговую марку изготовителя или его наименование;
- знак утверждения типа;
- диапазон рабочих температур;
- максимальная нагрузка в виде: Мах;
- минимальная нагрузка в виде: Min;
- максимальная выдаваемая доза в виде: Max
d
;
- поверочное деление в виде: е.
Программное обеспечение
Программное обеспечение (ПО) устройств реализовано аппаратно и является встроен-
ным.
ПО устройств согласно МИ 3286-2010 разделяется на метрологически значимую часть,
которая реализована в весоизмерительной части ВТ и блока АЦП; и метрологически незначи-
мую часть, к которой относятся функции ПО, отвечающие за пользовательский интерфейс,
вспомогательные и служебные операции, за графическое отображение процессов при поверке и
заправке, применяемые в ПО шрифты и др.
ПО, реализованное в табло является метрологически незначимым.
ВТ, блок АЦП и табло соответствуют требованиям п. 5.5 ГОСТ Р 53228-2008 «Допол-
нительные требования к электронным устройствам с программным управлением» в части уст-
ройств со встроенным ПО. Корпуса блока АЦП, ВТ и табло опломбированы заводскими голо-
графическими наклейками (Рис. 4), которые разрушаются при попытке их изъятия. ПО не мо-
жет быть модифицировано, загружено или прочитано через какой-либо интерфейс после оп-
ломбирования. Идентификационный номер версии основной программы ВТ отображается при
включении ВТ на его дисплее. Кроме того, номера версий блока АЦП, табло, основной и ин-
терфейсной программ ВТ отображены на наклейках, помещенных на корпусах микроконтрол-
леров, расположенных внутри корпусов блока АЦП, табло и ВТ, и не могут быть изменены без
нарушения пломб. Дополнительно, для предотвращения воздействий и защиты законодательно
контролируемых параметров, устанавливается административный пароль, защищающий коэф-
фициенты ВТ от несанкционированного изменения.

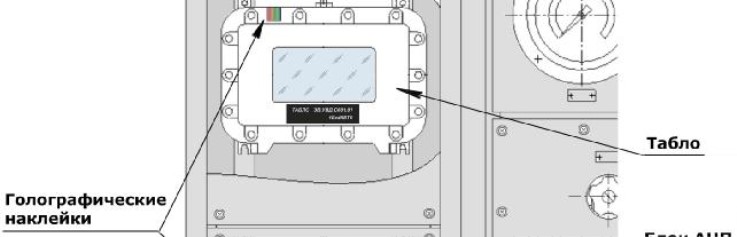

Рисунок 4 - Схема пломбировки устройств
Лист № 4
Всего листов 7
ПК, установленный в стойку управления, является периферийным цифровым устройством.
Программное обеспечение ПК в составе устройства разделено на метрологически зна-
чимую и метрологически незначимую части. Для метрологически значимой части ПО ПК по
специальному алгоритму подсчитываются контрольные суммы, которые являются неизменны-
ми в течение всего периода эксплуатации ПО. Все контрольные суммы проверяются каждый
раз при запуске ПО и, в случае изменения любой из контрольных сумм, дальнейшая работа ПО
будет невозможна. Дополнительно, для проверки целостности всего ПО, также подсчитываются
контрольные суммы и для метрологически незначимой части ПО, что позволяет контролиро-
вать санкционированные или несанкционированные изменения в метрологически незначимой
части ПО ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответ-
ствии с МИ 3286-2010 – «С».
Идентификационные данные программного обеспечения приведены в таблице 1.
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентификацион-
ный номер) про-
граммного обеспе-
чения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
—**
—**
—**
Таблица 1
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
ОП
ИП
АЦП
Табло
46.0Х*
47.0Х*
23.0Х*
42.0Х*
Примечания:
* - Символ «Х» в номере версии ПО относятся к метрологически не значимой части ПО.
** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и
алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе
со встроенным ПО.
Метрологические и технические характеристики
Основные технические характеристики устройств УВД в режиме статического взвеши-
вания приведены в таблице 2.
Диапазон
взвешивания
WR, кг
Пределы
допускаемой
абсолютной
погрешности
mpe, кг
±0,05
±0,1
±0,15
±0,05
±0,1
±0,15
Таблица 2
(Мах)(Min)
Нагрузка УВД, кг
Действительная Поверочное
Обозначение
Максимальная Минимальная
деле
цена
, кг
деление
ния dе, кг
УВД-1001501
0,010,05
УВД-2002501
0,010,05
от 1 до 25
от 25 до 100
от 100 до
150
от 1 до 25
от 25 до 100
от 100 до
250
Лист № 5
Всего листов 7
Основные технические характеристики устройств УВД в режиме заправки изде-
лия приведены в таблице 3.
от +15 до +25
Диапазон рабочих температур, ºС:
Параметры электрического питания:
- напряжение, В
- частота, Гц
- потребляемая мощность (без ИБП и принтера), Вт не более:
Габаритные размеры, мм не более:
Масса, кг не более:
220В
+
12
,
5
%
-
1
5
% от 49
до 51
800
1100 × 1400 × 2100
400
Знак утверждения типа
наносится на эксплуатационную документацию и на маркировочную табличку, расположенную
на нижней раме грузоприемного устройства УВД.
Комплектность средства измерений
Наименование
Обозначение
Примечание
1
ЭВ.УВД.Сб01
1 шт.
1.1
Датчик весоизмерительный
PW12BC3-MR
1.2
Табло
ЭВ.УВД.Сб01.01
1.3
Блок АЦП
ЭВ.УВД.Сб01.02
1.4
Датчик температуры
ТСПУ 0104 Ех
2.1
Блок питания табло
ЭВ.УВД.Сб02.01
1 шт.
В составе СУ
Маркировка
Кол-вовзрыво-
безопасности
Грузоприемное устройство
(ГПУ)
1 шт.1ЕхibIIC T6
1 шт.1ЕхdIIB T6
1 шт.1Exd[ib]IIBT6
1 шт.0ExiaIICT6 Х
В составе
ГПУ
В составе
ГПУ
В составе
ГПУ
В составе
ГПУ
Поставка
Заказчика
2
Стойка управления (СУ)
ЭВ.УВД.Сб02
1 шт.
Выдаваемая доза, кг
Обозначение
Диапазон
выдаваемых
доз, кг
Таблица 3
ная
Максимальная
Минималь-
(Max
d
)
(Min
d
)
цена
Действительная
Поверочное
деления
деление
d, кг
е, кг
Пределы
допускаемой
абсолютной
погрешности
взвешивания
дозы mpe
d
, кг
УВД-1001001
0,010,05
от 1 до 25±0,05
от 25 до 100 ±0,1
УВД-2002001
0,010,05
от 1 до 25 ±0,05
от 25 до 100 ±0,1
от 100 до 200 ±0,15
Лист № 6
Всего листов 7
2.2
Весовой терминал
ЭВ.УВД.Сб02.02
1 шт.
В составе СУ
2.4
1 шт.
В составе СУ
2.6
Источник беспербойного
питания (ИБП)
1 шт.
В составе СУ
2.7
Измеритель ПИД-
регулятор технологиче-
ский.
ИРТ 5501Ех/М1
3
ЭВ.УВД.Сб03
1 компл.
7
ЭВ.УВД.Сб00 РЭ
1 экз.
8
Технические условия
1 экз.
Маркировка
НаименованиеОбозначениеКол-вовзрыво-Примечание
безопасности
2.3
ЭВ.УВД.Сб02.03
1 шт.
В составе СУ
2.5
Клеммная коробка
Промышленный компью-
тер
Принтер
1 шт.
В составе СУ
НР LJ Pro P1102
АРС RM Smart-
UPS 2000 VA
SURT2000RMXLI
1 шт.[Exia]IIC
В составе СУ.
Поставляется
по
согласованию
с Заказчиком
4
5
6
ЭВ.УВД.Сб04
ЭВ.УВД.Сб05
ЭВ.УВД.Сб00 ПС
1 шт.
1 компл
1 экз.
Комплект соединительных
кабелей
Шкаф
Комплект ЗИП
Паспорт
Руководство по эксплуат-
ции
9
10
Методика поверки
Ведомость ЗИП
ТУ 4274-027-
45081993-12
ЭВ.УВД.Сб00 МП
ЭВ.УВД.Сб00 ЗИ
1 экз.
1 экз.
Поверка
осуществляется по документу ЭВ.УВД.Сб00 МП «Устройства весоизмерительные для выдачи
доз компонентов топлива УВД. Методика поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИМС» в октябре 2012 г.
Основные средства поверки: гири, соответствующие классу точности М
1
по
ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения пред-
ставлены в руководстве по эксплуатации разделе 4.22.
Сведения о методиках (методах) измерений
«Устройства весоизмерительные для выдачи доз компонентов топлива УВД. Руково-
дство по эксплуатации» ЭВ.УВД.Сб00 РЭ.
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к устройствам
весоизмерительным для выдачи доз компонентов топлива УВД
1. ТУ 4274-027-45081993-12 «Устройства весоизмерительные для выдачи доз компонентов
топлива УВД. Технические условия».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
Изготовитель
Общество с ограниченной ответственностью «ЭЛВЕС» (ООО «ЭЛВЕС»), г. Москва,
г. Зеленоград
124460, Россия, г. Москва, г. Зеленоград, Панфиловский проспект, дом 10, комн. 25;
66/1; а/я 202
Тел/факс (495)781-02-49
Е-mail:
ИНН 504401758219
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34305-07 | Система тестирования волоконно-оптических компонентов | IQS-12001B | Фирма "EXFO Electro-Optical Engineering Inc.", Канада | 1 год | Перейти |
| 72508-18 | Устройства телемеханики удаленные | RTU серии 500 с модулями 560AIR01, 560AIR02, 540CID01 | Фирма "ABB AG, Power Grids Division", Германия | 8 лет | Перейти |
| 14636-02 | Счетчики и дозаторы жидкости с дополнительными устройствами | 7MS, 7MR (счетчики), 7MV (доп. устройства) | Фирма "Siemens", Германия | 2 года | Перейти |
| 58314-14 | Устройства детектирования объемной активности радиоактивных аэрозолей | УДАС-14АЕ \"УРАН | ООО "Атом Инжиниринг", г.Москва | 2 года | Перейти |
| 68544-17 | Приборы весоизмерительные | КСК | ООО "Вектор-ПМ", г.Пермь | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
