Номер госреестра:
54165-13
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
VTB 30-S
Производитель:
Фирма "Esitas Elektrik A.S.", Турция
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 11/51892, 11/51893, 11/051894, 11/51902, 11/51903, 11/51904,
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51510
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения VTB 30-S
Назначение средства измерений
Трансформаторы напряжения VTB 30-S (далее трансформаторы) предназначены для
передачи сигнала измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты
,
в составе комплектных распределительных устройств.
Рис.1
Метрологические и технические характеристики
Характеристика
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, В
Номинальное напряжение основной вторичной обмотки, В
Номинальное напряжение дополнительной вторичной обмотки, В
Значение
36
35000√3
100√3
100/3
Описание средства измерений
ТрансформаторынапряженияVTB30-Sотносятсякклассуизмерительных
преобразователей.Принципдействиятрансформаторовоснованна преобразовании
посредством электромагнитной индукции переменного тока одного напряжения в переменный
ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения VTB 30-S являются однофазными, заземляемыми, с литой
изоляцией, с одним изолированным выводом первичной обмотки, выполненнымв виде
резьбового соединения с резьбой М10, к которому подсоединяется предохранитель, другой
конец первичной обмотки при эксплуатации заземляется.
При установке трансформаторы помещаются в ячейку комплектного распределительного
устройства. На выступе основания трансформаторов размещены выводы вторичных обмоток, а
также имеется клемма для заземления с винтом М8. Для закрепления в ячейке комплектного
распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия

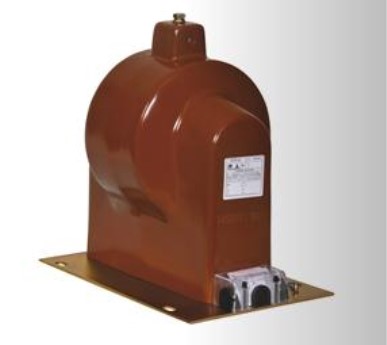

под болты. Внешний вид трансформаторов напряжения VTB 30-S представлен на Рис.1
Место пломбирования
Лист № 2
Всего листов 3
2
Характеристика
Класс точности основной вторичной обмотки
Класс точности дополнительной вторичной обмотки
Номинальная мощность основной вторичной обмотки, В·А
Номинальная мощность дополнительной вторичной обмотки, В·А
Номинальная частота, Гц
Схема и группа соединения обмоток
Габаритные размеры, мм, (длина×ширина×высота)
Масса не более, кг
Значение
0,5
3P
30
30
50
1/1/1-0
420×250 × 390
50
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 для диапазона
рабочих температур от минус 25 до плюс 45 ºС.
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных
трансформатора и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 1 - Комплектность трансформаторов напряжения VTB 30-S
№ п/пНаименование изделия
1Трансформатор напряжения VTB 30-S
Зав. №№ 11/51903; 11/51902; 11/51894; 11/051893; 11/51904; 11/51892
2Паспорт
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной
погрешности по напряжению +
0,1%); прибор для измерения электроэнергетических величин и
показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой
основной погрешности по напряжению +
0,1%).
Сведения о методиках (методах) измерений
Сведений нет.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения VTB 30-S
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Лист № 3
Всего листов 3
3
Изготовитель
ESİTAŞ ELEKTRİK A.Ş., Турция
Адрес: Hilal Mah. Paşaköy Cad., No:31 Sancaktepe, 34791 İstanbul / Türkiye.
Тел.: +90 216 304 32 70
Факс: +90 216 304 32 82
e-mail:
Заявитель
Общество с ограниченной ответственностью «ПФК «Тенинтер», г. Москва.
(ООО «ПФК «Тенинтер»)
Адрес фактический: 109444, г. Москва, Ферганская ул., д. 6, стр. 2.
Адрес юридический: 109428, г. Москва, пр-т Рязанский, д. 10, стр. 2,пом. VI.комн. 12
Тел.: (495) 788-48-25.
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2013 г.
