Отвертки моментные динамометрические Stahlwille Torsiometer 760, ГРСИ 54156-13
Номер госреестра:
54156-13
Наименование СИ:
Отвертки моментные динамометрические
Обозначение типа:
Stahlwille Torsiometer 760
Производитель:
Фирма "Eduard Wille GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51501
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Отвертки моментные динамометрическиеStahlwille TORSIOMETER 760
Назначение средства измерений
Отвертки моментные динамометрические Stahlwille TORSIOMETER 760 предназна-
чены для воспроизведения крутящего момента силы с установленной погрешностью при
нормированной затяжке резьбовых соединений с правой и левой резьбой.
Описание средства измерений
ПринципработыотвертокмоментныхдинамометрическихStahlwille
TORSIOMETER 760 основан на преобразовании упругим элементом усилия на рукоятке в
пропорциональное линейное перемещение.
Отвертки моментные динамометрические Stahlwille TORSIOMETER 760 состоят из
корпуса, рукоятки, шкалы с указателем, отградуированной в единицах измерения крутящего
момента силы, и внутреннего гнезда для установки шлицевой насадки.
Выпускаемые модификации различаются диапазоном измерений крутящего момен-
та силы.
ОпломбированиеотвертокмоментныхдинамометрическихStahlwille
TORSIOMETER 760 не производится, ограничение доступа обеспечивается конструкцией
самой отвертки, которая может быть вскрыта только при помощи специального инструмен-та.

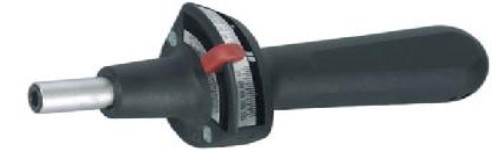

Общий вид отверток моментных динамометрических Stahlwille TORSIOMETER 760
Метрологические и технические характеристики
ДиапазонПределыЦенаРазмер внутрен- Масса, г,
измерений,допускаемой делениянего шестигран- не более
Н·мотносительной шкалы,ника, мм
погрешности,
Н
·
м (сН·м)
%
Габаритные
размеры,мм,
не более: длина
0,15 – 0,75
0,3 – 1,50
0,6 – 3,0
1,2 – 6,0
±4
0,025 (2,5)6,3225185
0,05 (5)6,3225185
0,1 (10)6,3230185
0,2 (20)6,3230185
Наработка на отказ – не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от -20°С до + 60°С.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на-
клейкой на корпус отверток моментных динамометрических Stahlwille TORSIOMETER 760.
Лист № 2
Всего листов 2
Кол-во
1
Комплектность средства измерений
Наименование
Отвертка моментная динамометрическая Stahlwille
TORSIOMETER 760
Руководство по эксплуатации
Футляр
1
1
Поверка
Осуществляется по документу МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Отвертки моментные динамометри-
ческие Stahlwille TORSIOMETER 760. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к отверткам
моментным динамометрическим Stahlwille TORSIOMETER 760
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбо-
вых соединений. Ключи моментные. Общие технические условия»;
2. Техническая документация «EDUARD WILLE GmbH & Co. KG», Германия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
«EDUARD WILLE GmbH & Co. KG», Германия
Lindenallee, 27, D-42349, Wuppertal, Germany,
тел.: +49 0202 4791-265, факс: +49 0202 4791-355
E-mail:
Заявитель
ООО «Эквинет Техник»
111020, г. Москва, ул. Боровая, д. 7, стр. 2
Тел.: +7 495 6642141, Факс: +7 495 6642140
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологии______________Ф.В. Булыгин
М. п.«____» ___________ 2013 г.
