Комплексы для измерения параметров воздушного потока МВ-22, ГРСИ 54141-13
Номер госреестра:
54141-13
Наименование СИ:
Комплексы для измерения параметров воздушного потока
Обозначение типа:
МВ-22
Производитель:
ООО НПП "Радиационный контроль. Приборы и методы" (РАДИКО), г.Обнинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51483
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Комплексы для измерения параметров воздушного потока МВ-22
Назначение средства измерения
Комплексы для измерения параметров воздушного потока МВ-22 (далее – комплексы
МВ-22) предназначены для измерений температуры, относительной влажности, скорости
воздушного потока и автоматического непрерывного контроля параметров воздушного потока
в вентиляционных системах различных устройств и сооружений.
Описание средства измерений
Конструктивно в состав комплексов МВ-22 входят: датчик скорости воздушного потока
ДС, датчик температуры и влажности воздушного потока ДТВ, устройство обработки и вывода
информации УОВ, комплект кабелей.
ДС представляет собой кронштейн, на котором установлены два съемных акустических
излучателя АИ1, АИ2, разъемы для подключения кабелей связи. Кронштейн крепится к
верхней части УОВ. ДС предназначены для измерений параметров воздушного потока и
передаче их в УОВ.
ДТВ представляет собой корпус цилиндрической формы. В верхней части расположена
розетка РС7 в кожухе для подключения ДТВ к УОВ. В качестве первичного преобразователя
используется полупроводниковый датчик HIH-3602-С фирмы Honeywell, выполненный в
пластмассовом корпусе с открытым кристаллом.
УОВпредставляетсобойкорпусцилиндрическойформы,выполненныйиз
антикоррозийной нержавеющей стали. В нижней части цилиндра расположены два
высокочастотных разъема для подключения кабелей связи от АИ1 и АИ2, вилка РС7 для
подключения ДТВ и вилка РС4 для подключения кабеля связи с ПК и источником питания.
УОВ предназначено дляприема сигналов от датчиков, обработки и передачи
информации в персональный компьютер (ПК).
В состав УОВ входят: модуль микропроцессорный, модуль аналоговый, модуль
интерфейса, кросс-плата.
Принцип действия комплексов МВ-22 основан на преобразовании измеренных
параметров в электрические сигналы и дальнейшей их обработке.
Электрические сигналы от датчиков поступают в УОВ, где происходит расчет
физических значений параметров по индивидуальным градуировочным характеристикам и
формирование массива данных (температура, влажность, скорость воздушного потока).
Сформированный массив данных в автоматическом режиме с периодичностью не менее
1 с и скользящим осреднением за 30 с передается по кабелю связи длиной до 1 км в ПК через
интерфейс RS485.
Формат сообщения содержит: температуру воздушного потока (хх,хх,°С); влажность
воздушного потока (хх,х, %); скорость воздушного потока (хх,хх, м/с).
Внешний вид комплексов МД-22, места пломбирования от несанкционированного
доступа и нанесения знака утверждения типа, приведен на рисунке 1.
Пломбированию от несанкционированного доступа подвергается УОВ комплекса
МВ-22. Пломбирование выполнено битумной мастикой в месте крепления ДС к УОВ (на
рисунке 1 обозначено *).
Знак утверждения типа наносится на табличку, закрепленную на УОВ (на рисунке 1
обозначено **).
Лист № 2
Всего листов 4

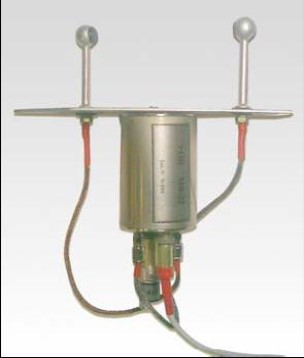

1 — ДС; 2 — ДТВ; 3 — УОВ
*- место пломбирования от несанкционированного доступа
**- место нанесения знака утверждения типа
Рисунок1–ВнешнийвидкомплексаМВ-22иместапломбированияот
несанкционированного доступа и нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение (ПО) «mv22_mdb» комплексов МВ-22 предназначено для
приема, обработки информации и передачи в ПК. Сязь с внешними устройствами реализована по
двухпроводной последовательной линии передачи данных RS485 по протоколу MODBUS RTU.
Программное обеспечение записано в энергонезависимой памяти микроконтроллера
УОВ и не подвергается модификации в процессе эксплуатации комплексов МВ-22.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1
Наименование
ПО
Идентификационное
наименование ПО
Номер версии
(идентификацион-
ный номер) ПО
Алгоритм
вычисления
цифрового
идентификато-
ра ПО
Управляющая
программа
«mv22_mdb»
1.1
Цифровой
идентификатор
ПО
(контрольная
сумма
исполняемого
кода)
E8f7
CRC16
Специальных средств защиты метрологически значимой части ПО комплексов МВ-22
не требуется. Программное обеспечение комплексов МВ-22 записано в нестираемом ПЗУ, что
исключает возможность удаления и иных преднамеренных изменений метрологически
значимой части ПО и измеренных данных.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
Диапазоны измерений и пределы допускаемых погрешностей представлены в таблице 2.
1
2
*
3
**
*
Лист № 3
Всего листов 4
Таблица 2
Наименование измеряемого параметра
Диапазон измерений
Скорость воздушного потока (V), м /с
от 0,5 до 40,0
от минус 40 до 60,0
Пределы допускаемой
погрешности измерений
± 5,0 % (относительная
погрешность)
± 0,4
Температура воздушного потока (Т), °С
Относительная влажность воздушного
потока (Н), %
от 10 до 95
± 5,0
Напряжение питания от источника постоянного тока, В…...……………от 11,94 до 12,06.
Ток потребления в режиме измерения, мА, не более........…………...………………….100.
Габаритные размеры, мм, не более:
- УОВ (диаметр x длина)………………………………................…………………...70 x 110; -
ДС (длина х высота х ширина)……………………....................……………..160 х 80 х 20; -
ДТВ (диаметр x длина)……………………………………………………………….22 х 70.
Масса, кг, не более:
- УОВ……………………………………………………….………………………………..0,3; -
ДС…………………………………………………………………………………………..0,1; -
ДТВ……………………………………………………….………………………………...0,1.
Рабочие условия эксплуатации:
- температура окружающей среды, ºС …………………………………...от минус 40 до 60; -
относительная влажность воздуха при температуре 35 ºС, % .……………...…........до 98; -
атмосферное давление, кПа (мм рт. ст.)…………………от 84,0 до 106,7 (от 630 до 800).
Знак утверждения типа
Знак утверждения типа наносится методом гравировки на табличку, закрепленную на
УОВ и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерения
В комплект поставки входят: комплекс для измерения параметров воздушного потока
МВ-22 – 1 компл., розетка РС4ТВ АВО.364.047ТУ – 1 шт., руководство по эксплуатации –
1 шт., формуляр – 1 шт., методика поверки - 1 шт.
Поверка
осуществляется по документу ШРЯИ.416136.007 ИС «Инструкция. Комплексы для измерения
параметров воздушного потока МВ-22. Методика поверки», утвержденному руководителем
ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 18.06.2012 г.
Основные средства поверки:
- измеритель температуры ИТ-2 ИЛАН.411622.001ТУ (регистрационный № 33784-07),
диапазон измерений температуры от минус 50 до 70 °С, пределы допускаемой погрешности
измерений температуры ± 0,015 °С;
- климатическая камера тепла, холода и влажности типа ЗИКО КХТВ-240, диапазон
воспроизводимой влажности от 10 до 100 %, диапазон воспроизводимых температур от
минус 70 до 90 °С;
- термогигрометр ИВА-6Б2 (регистрационный № 46434-11), диапазон измерений
влажности от 0 до 98 %, погрешность измерений влажности ± 1,0 %.
- горизонтальная аэродинамическая труба (регистрационный № 22834-02), диапазон
задаваемых скоростей от 0,2 до 80 м/с, пределы допускаемой погрешности измерений скорости
± 1,5 %;
Лист № 4
Всего листов 4
- анемометр портативный акустический АПА-1/3 (регистрационный №46434-11),
диапазон измерений от 0,1 до 20,0 м/с, пределы допускаемой погрешности измерений ±
(0,07 + 0,1V) м/с, где V - воспроизводимая скорость воздушного потока;
- трубка Пито Прандтля эталонная (регистрационный №37482-08), диапазон измерений
от 5 до 60 м/с, погрешность определения коэффициента трубки ± 1,5 %;
- измеритель давления цифровой ИДЦ-2 (регистрационный № 25320-03), диапазон
измерений от 0,2 до 10 кПа, пределы допускаемой погрешности измерений ± 0,05 %.
Сведения о методиках (методах) измерений
Руководство по эксплуатации ШРЯИ.416136.007 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам
для измерения параметров воздушного потока МВ-22
ШРЯИ.416136.007 ТУ «Комплекс для измерения параметров воздушного потока МВ-22.
Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Деятельность в области обороны и безопасности государства, деятельность по
обеспечению безопасности при чрезвычайных ситуациях.
Изготовитель
Общество с ограниченной ответственностью научно-производственное предприятие
«Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)
Юридический (почтовый) адрес: Маркса пр., д. 14, г. Обнинск, Калужская область,
249035
Телефон: (48439) 4 97 16, факс: (48439) 4 97 68
Электронная почта:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны
Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат
аккредитации№ 30018-10 от 05.08.2011 г.
Юридический (почтовый) адрес: Комарова, ул., д. 13, г. Мытищи, Московская область,
141006.
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» ____________ 2013 г.
