Анализаторы дезинфицирующих веществ автоматические промышленные AMI мод. AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides, ГРСИ 54124-13
Номер госреестра:
54124-13
Наименование СИ:
Анализаторы дезинфицирующих веществ автоматические промышленные
Обозначение типа:
AMI мод. AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides
Производитель:
Фирма "SWAN Analytische Instrumente AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51462
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы дезинфицирующих веществ автоматические промышленные
AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI
Trides
Назначение средства измерений
Анализаторы дезинфицирующих веществ автоматические промышленные AMI модифи-
каций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides (далее – анализаторы)
предназначены для измерения содержания в водных растворах свободного и общего оста-
точного хлора, монохлорамина, озона, а также pH водных растворов.
Описание средства измерений
Принцип действия канала измерения pH водных растворов основан на измерении ЭДС
электродной системы образуемой pH-электродами.
Принцип действия каналов измерения содержания в водных растворах дезинфицирую-
щих веществ
– для всех модификаций, кроме AMI Trides используется фотометрический
метод определения дезинфицирующих веществ, для модификации AMI Trides - амперомет-
рический метод.
Принцип действия канала измерения массовой концентрации растворенного озона (для
всех модификаций, кроме Codes-II) основан на измерении предельного диффузионного
тока, проходящего через раствор при фиксированном напряжении между электродами в
первичном преобразователе (амперометрическом датчике). В модификации Codes-II ис-
пользуется фотометрический метод измерений.
Модели отличаются способами дозировки реагентов и функциональным назначением.
Внешний вид анализаторов представлен на рис. 1-4.
Рис. 1. Модификации AMI Codes-II,
AMI Codec-II CC, AMI Codes-II TC.
Вид спереди.
Рис. 2. Модификации AMI Codes-II.
AMI Codec-II CC, AMI Codes-II TC.
Вид сбоку.
Место
пломбирования
Лист № 2
Всего листов 5

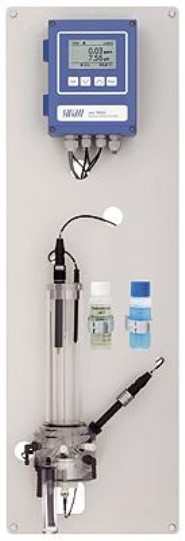

Рис. 3. Модификация AMI Trides.
Вид спереди.

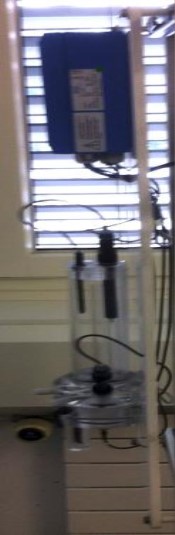

Рис. 4. Модификация AMI Trides.
Вид сбоку.
1
MD5
2
8A4943C2F2CF653A
E74209C65DECF0C2
MD5
3
MD5
4
MD5
Программное обеспечение
ПО анализаторов состоит из встроенного программного обеспечения «AMI» специально
разработанного для решения задач управления анализаторами (включая их градуировку,
индикацию значений концентрации в различных единицах измерения, а также диагностику
их состояния, состояния электродной системы, состояния датчика), считывания, сохранения и
передачи результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица
1
№ Модель Наименование
программного
обеспечения
Идентификаци-Номер вер-
онное наимено- сии (иденти-
вание про-фикацион-
граммного обес- ный номер)
печения программно-
го обеспече-
ния
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
AMI Trides
AMIaout.a375.31
72C1775597B763AC
FF47CC6B48253674
AMIaout.a375.30
AMIaout.a375.30
615C0DF3E680FACD
716B90D4A01BC21B
AMI
Codes-II-
CC
AMI
Codes-II-
TC
AMI
Codes-II
AMIaout.a375.30
5F7D62104ECCFB43
F86AE3A6803F2935
Место
пломбирования
Лист № 3
Всего листов 5
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует
уровню «С» по МИ 3286-2010.
Влияние программного обеспечения
на
метрологические характеристики анализаторов
учтено при нормировании метрологических характеристик.
AMI Trides
от 0,05 до 5
от 0,05 до 5
от 0,05 до 5
-
-
от 0,15 до 5
от 0,15 до 5
-
от 0,1 до 1
-
-
от 0,1 до 1
±0,05
±10
Пределы допускаемой относи-
тельной погрешности измерений
массовой концентрации раство-
ренного озона в воде, %
от 85 до 265 (или постоянный ток 24 В)
47 - 63
Условия эксплуатации:
- температура окружающей сре-
ды, °С
- относительная влажность воз-
духа, %
- атмосферное давление, кПа
от минус 10 до 50
от 30 до 95 (без конденсации)
от 79 до 124
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
AMI Codes-II
Значение характеристики
AMI Codes-AMI Codes-
II CCII TC
2
5
34
от 1 до 12
от 0,05 до 5
-
1
Диапазон измерений pH
Диапазон измерений массовой
концентрации свободного хлора
в воде, мг/л
Диапазон измерений массовой
концентрации монохлорамина в
воде, мг/л
от 0,05 до 5
-
Диапазон измерений массовой
концентрации общего остаточно-
го хлора в воде, мг/л
Диапазон измерений массовой
концентрации растворенного
озона в воде, мг/л
Пределы допускаемой абсолют-
ной погрешности измерений pH
Пределы допускаемой относи-
тельной погрешности измерений
массовой концентрации свобод-
ного хлора, монохлорамина, об-
щего остаточного хлора в воде, %
±5--±5
Электропитание:
- напряжение, В
- частота, Гц
- потребляемая мощность, В·А,
не более
20
Габаритные размеры, длина
´
ширина, мм, не более:
вторичный преобразователь
крепежная панель
Масса, кг, не более
180
´
140
´
70
850
´
400
´
200
12
180
´
140
´
70
850
´
280
´
150
6
23
Лист № 4
Всего листов 5
45
0,990,99
0,990,99
1
Вероятность безотказной работы
комплекта за 1000 ч, не менее
Средний срок службы, лет
Наработка на отказ, ч
10 10
10000 10000
1010
10000 10000
Знак утверждения типа
Знак утверждения типа наносится на корпус измерительного преобразователя в виде
клеевой этикетки и на эксплуатационную документацию - типографским способом.
Комплектность средства измерений
В комплект входят:
1. Анализатор – 1 шт.
2. Комплект электродов или реактивов для измерения* – 1 компл.
3. Канистра для реагентов – до 3 шт.
4. Комплект для настенного крепления – 1 шт.
5. Руководство по эксплуатации – 1 экз.
6. Заводской сертификат – 1 экз.
7. МП-242-1484-2013 «Анализаторы дезинфицирующих веществ автоматические
промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II
CC, AMI Trides. Методика поверки» - 1 экз.
* - дополнительная комплектация по требованию заказчика - комбинированный рН элек-
трод – 1 шт.
Поверка
осуществляется по следующим документам:
Р 50.2.036-2004 «ГСИ. pH-метры и иономеры. Методика поверки»; МВИ 146-05 «Методика
выполнения измерений массовой концентрации озона в дистиллированной воде титримет-
рическим методом»; МП-242-1484-2013 «Анализаторы дезинфицирующих веществ автома-
тические промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II
CC, AMI Trides. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им.Д.И.
Менделеева» в январе 2013 г.
Средства поверки:
1. Рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-99.
2. Реактивы для приготовления рабочих растворов:
- Натрий сернистокислый, ч.д.а. по ГОСТ 195-77
- Серная кислота, х.ч. по ГОСТ 4204-77
- Калий йодистый, ч.д.а. по ГОСТ 4232-74
- Крахмал растворимый по ГОСТ 10163-76
- Натрий серноватистокислый (стандарт-титр) по ТУ 609-2540-87
- Салициловая кислота по ТУ 25.11.1136-75
- Вода дистиллированная по ГОСТ 6709-72
- Диэтилпарафенилендиамин сульфат, ч.д.а.;
3. Весы аналитические, наибольший предел взвешивания 200 г, погрешность не более 0,1 мг
4. Термостат жидкостной. Диапазон регулирования температуры не менее 10–95 °С; погреш-
ность не более ±0,03 °С
5. Термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1
Сведения о методиках (методах) измерений
Методика
измерений изложена в руководстве по эксплуатации “Анализаторы дезинфици-
рующих веществ автоматические промышленные AMI модификаций AMI Codes-II, AMI
Codes-II TC, AMI Codes-II CC, AMI Trides. Руководство по эксплуатации”.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к анализато-
рам дезинфицирующих веществ автоматическим промышленным AMI модификаций
AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides
ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений pH»
Р 50.2.036-2004 «ГСИ. pH-метры и иономеры. Методика поверки»
Техническая документация фирмы «SWAN Analytical Instruments AG», Швейцария
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма: «SWAN Analytische Instrumente AG», Швейцария
Адрес: Studbachstrasse 13b, CH-8340 Hinwil
Заявитель
ООО «ТЕХНОАНАЛИТ»
Адрес: 105062, г.Москва, ул. Покровка, д. 42, стр. 5А
Тел.: (495) 258-25-90
Факс: (495) 937-70-40
E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный № 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс
(812) 713-01-14; e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____»_________2013 г
М.п.
