Микрометры с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 A, Micromar 40 AG, Micromar 40 W, Micromar 40 AB, Micromar 40 AS, Micromar 40 AR, Micromar 40 AW, Micromar 40 SM, Micromar 40 Z, ГРСИ 54112-13
Номер госреестра:
54112-13
Наименование СИ:
Микрометры с отсчетом результата измерений по шкалам стебля и барабана
Обозначение типа:
Micromar 40 A, Micromar 40 AG, Micromar 40 W, Micromar 40 AB, Micromar 40 AS, Micromar 40 AR, Micromar 40 AW, Micromar 40 SM, Micromar 40 Z
Производитель:
Фирма "Mahr GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51449
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры с отсчетом результата измерений по шкалам стебля и
барабана Micromar 40 A, Micromar 40 AG, Micromar 40 W, Micromar 40
AB, Micromar 40 AS, Micromar 40 AR, Micromar 40 AW, Micromar 40 SM,
Micromar 40 Z
Назначение средства измерений
Микрометры с отсчетом результата измерений по шкалам стебля и барабана
Micromar 40 A, Micromar 40 AG, Micromar 40 W, Micromar 40 AB, Micromar 40 AS,
Micromar 40 AR, Micromar 40 AW, Micromar 40 SM, Micromar 40 Z (далее по тексту -
микрометры) предназначены для измерений наружных линейных размеров.
Описание средства измерений
Микрометры состоят из скобы, снабженной с одной стороны неподвижной
измерительной пяткой, а с другой стороны в отверстие скобы запрессован стебель, в
котором закреплена резьбовая гайка. Микровинт, перемещающийся в резьбе гайки,
снабжен на конце второй измерительной пяткой. Для учета осевого перемещения
микровинта в целых оборотах служит продольная шкала, интервал деления которой
равен шагу микровинта, указателем для отсчета по этой шкале является торец
барабана, закрепленного на микровинте. Для отсчета долей оборота микровинта
служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной
части барабана микрометра. Для обеспечения постоянства измерительного усилия
микрометры снабжены специальным механизмом, отрегулированным на определенное
усилие поворота или проскальзывания.
Микрометры Micromar 40 A (рис. 1) имеют стальную скобу с лаковым
покрытием, теплоизоляционные накладки, зажимающее устройство. Микровинт и
пятка изготовлены из закаленной стали, измерительные поверхности оснащены
твердым сплавом. Шкалы имеют матовое хромирование. Микрометры могут
комплектоваться в наборы, состоящие из 4 микрометров разных типоразмеров.
Микрометры Micromar 40 AG (рис. 2) имеют стальную скобу с лаковым
покрытием, теплоизоляционные накладки, стопорное устройство. Микровинт и пятка
изготовлены из закаленной стали, измерительные поверхности оснащены твердым
сплавом. Шкалы имеют матовое хромирование. Механизм обеспечения постоянства
измерительного усилия встроен в барабан. У микрометров с диапазоном измерений от
400 до 500 мм скоба имеет полую стальную конструкцию.
Микрометры Micromar 40 W (рис. 3) имеют стальную скобу с лаковым
покрытием,теплоизоляционныенакладки,стопорноеустройство,сменные
измерительные пятки. Микровинт и пятка изготовлены из закаленной стали,
измерительные поверхности оснащены твердым сплавом. Шкалы имеют матовое
хромирование. Механизм обеспечения постоянства измерительного усилия встроен в
барабан. У микрометров с диапазоном измерений от 400 до 1000 мм скоба имеет полую
стальную конструкцию.
Микрометры Micromar 40 AB (рис. 4) предназначены для измерений канавок,
пазов и т.д. Имеют уменьшенные измерительные поверхности, хромированную
стальную скобу у микрометров с верхним пределом измерений до 75 мм,
теплоизоляционные накладки, стопорное устройство. Микровинт и пятка изготовлены
из закаленной стали, измерительные поверхности оснащены твердым сплавом. Шкалы
имеют матовое хромирование. Механизм обеспечения постоянства измерительного
усилия встроен в барабан.
Микрометры Micromar 40 AS (рис. 5) предназначены для измерений узких
канавок, пазов и т.д. Имеют скользящий микровинт и ножевидные измерительные
Лист № 2
Всего листов 9
поверхности, хромированную стальную скобу у микрометров с верхним пределом
измерений до 75 мм, теплоизоляционные накладки. Микровинт и пятка изготовлены из
закаленной стали. Шкалы имеют матовое хромирование. Механизм обеспечения
постоянства измерительного усилия встроен в барабан.
Микрометры Micromar 40 AR (рис. 6) предназначены для измерений толщины
стенок труб и т.д. Имеют хромированную стальную скобу, теплоизоляционные
накладки, стопорное устройство. Микровинт и пятка изготовлены из закаленной стали,
измерительные поверхности оснащены твердым сплавом. Шкалы имеют матовое
хромирование. Механизм обеспечения постоянства измерительного усилия встроен в
барабан.
Микрометры Micromar 40 AW (рис. 7) предназначены для измерений мягких
материалов, таких как ткань, резина, картон и т.д. Имеют скользящий микровинт,
плоские измерительные вставки, хромированную стальную скобу, теплоизоляционные
накладки. Микровинт и пятка изготовлены из закаленной стали. Шкалы имеют матовое
хромирование. Механизм обеспечения постоянства измерительного усилия встроен в
барабан.
Микрометры Micromar 40 SM (рис. 8) предназначены для измерений длины
общей нормали зубчатых колес, толщины ножки зуба прямозубых и косозубых
цилиндрических зубчатых колес, заплечиков валов, размеров подрезанных зубьев,
выступов, мягких материалов, таких как ткань, резина, картон и т.д. Имеют дисковые
измерительные поверхности, хромированную стальную скобу, теплоизоляционные
накладки, стопорное устройство. Микровинт изготовлен из закаленной стали. Шкалы
имеют матовое хромирование. Механизм обеспечения постоянства измерительного
усилия встроен в барабан.
Микрометры Micromar 40 Z (рис. 9) предназначены для измерений среднего,
внутреннегоинаружногодиаметроврезьбы.Имеютстальнуюскобу,
теплоизоляционные накладки, стопорное устройство, регулируемую пятку. Микровинт и
пятка имеют установочные отверстия для размещения сменных вставок. Шкалы
имеют матовое хромирование. Механизм обеспечения постоянства измерительного
усилия встроен в барабан.

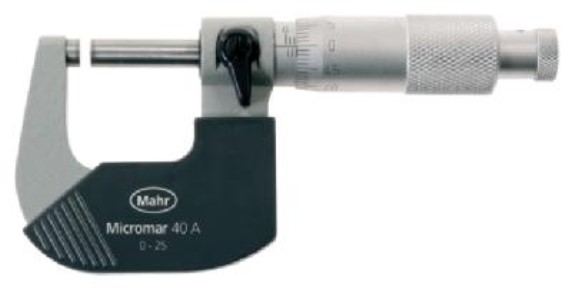

Рисунок 1 – Общий вид микрометров с отсчетом результата измерений по шкалам
стебля и барабана Micromar 40 A
Лист № 3
Всего листов 9

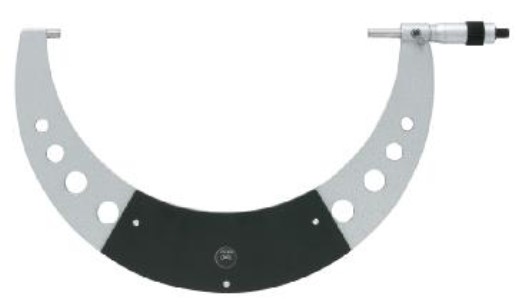

Рисунок 2 – Общий вид микрометров с отсчетом результата измерений по шкалам
стебля и барабана Micromar 40 AG
Рисунок 3 – Общий вид микрометров с отсчетом результата измерений по шкалам
стебля и барабана Micromar 40 W
Рисунок 4 – Общий вид микрометров с отсчетом результата измерений по шкалам
стебля и барабана Micromar 40 AB
Лист № 4
Всего листов 9
Рисунок 5 – Общий вид микрометров с отсчетом результата измерений по шкалам
стебля и барабана Micromar 40 AS
Рисунок 6 – Общий вид микрометров с отсчетом результата измерений по шкалам
стебля и барабана Micromar 40 AR
Рисунок 7 – Общий вид микрометров с отсчетом результата измерений по шкалам
стебля и барабана Micromar 40 AW
Рисунок 8 – Общий вид микрометров с отсчетом результата измерений по шкалам
стебля и барабана Micromar 40 SM
Лист № 5
Всего листов 9
Рисунок 9 – Общий вид микрометров с отсчетом результата измерений по шкалам
стебля и барабана Micromar 40 Z
Рисунок 10 – Общий вид сменных вставок для микрометров с отсчетом результата
измерений по шкалам стебля и барабана Micromar 40 Z
Micromar
40 A
Micromar
40 AG
Метрологические и технические характеристики
Таблица 1. Основные метрологические и технические характеристики микрометров
Модель
микрометра
Диапазон
измерений, мм
Шаг резьбы Отклонение от Отклонение от
микровинта, плоскостности, параллельности,
мммкм, не болеемкм, не более
Предел
допускаемой
абсолютной
погрешности,
мкм
от 0 до 25 вкл. 0,5 0,6 2 4
от 25 до 50 вкл. 0,5 0,6 2 4
от 50 до 75 вкл. 0,5 0,6 3 5
от 75 до 100 вкл. 0,5 0,6 3 5
от 100 до 125 вкл. 0,5 0,6 3 6
от 125 до 150 вкл. 0,5 0,6 3 6
от 150 до 175 вкл. 0,5 0,6 4 7
от 175 до 200 вкл. 0,5 0,6 4 7
от 200 до 225 вкл. 0,5 0,6 4 8
от 225 до 250 вкл. 0,5 0,6 4 8
от 250 до 275 вкл. 0,5 0,6 5 9
от 275 до 300 вкл. 0,5 0,6 5 9
от 300 до 325 вкл.0,50,6510
от 325 до 350 вкл.0,50,6510
от 350 до 375 вкл.0,50,6611
от 375 до 400 вкл.0,50,6611
от 400 до 425 вкл.0,50,6612
от 425 до 450 вкл.0,50,6612
от 450 до 475 вкл.0,50,6713
от 475 до 500 вкл.0,50,6713
Лист № 6
Всего листов 9
Модель
микрометра
Диапазон
измерений, мм
Micromar
40 W
Micromar
40 SM
Micromar
40 Z
Продолжение таблицы 1.
Шаг резьбы Отклонение от
микровинта, плоскостности,
мммкм, не более
Отклонение от
параллельности,
мкм, не более
Предел
допускаемой
абсолютной
погрешности,
мкм
от 0 до 100 вкл.10,635
от 100 до 200 вкл.10,647
от 200 до 300 вкл.10,659
от 300 до 400 вкл.10,66 11
от 400 до 500 вкл.10,67 13
от 500 до 600 вкл.10,68 21
от 600 до 700 вкл.10,69 23
от 700 до 800 вкл.10,6 10 26
от 800 до 900 вкл.10,6 11 28
от 900 до 1000 вкл.10,61230
от 0 до 25 вкл. 0,5 - - 4
от 25 до 50 вкл. 0,5 - - 4
от 50 до 75 вкл. 0,5 - - 5
от 75 до 100 вкл. 0,5 - - 5
от 0 до 25 вкл. 0,5 0,6 - 4
от 25 до 50 вкл. 0,5 0,6 - 4
Micromar
40 AB,
Micromar
40 AS
Micromar
40 AR
Micromar
40 AW
от 0 до 25 вкл.0,5258
от 0 до 20 вкл. 0,5 0,6 4 4
от 20 до 45 вкл. 0,5 0,6 4 4
от 45 до 70 вкл. 0,5 0,6 4 5
от 70 до 95 вкл. 0,5 0,6 4 5
от 95 до 120 вкл. 0,5 0,6 5 6
от 120 до 145 вкл. 0,5 0,6 5 6
от 145 до 170 вкл. 0,5 0,6 5 7
от 170 до 195 вкл. 0,5 0,6 5 7
от 0 до 25 вкл. 0,5 - - 4
от 25 до 50 вкл. 0,5 - - 4
от 50 до 75 вкл. 0,5 - - 5
от 75 до 100 вкл. 0,5 - - 5
от 100 до 125 вкл. 0,5 - - 6
от 125 до 150 вкл. 0,5 - - 6
от 150 до 175 вкл. 0,5 - - 7
от 175 до 200 вкл. 0,5 - - 7
Лист № 7
Всего листов 9
Таблица 2. Допускаемое отклонение длины установочных мер микрометров Micromar
40 A, Micromar 40 AG, Micromar 40 W, Micromar 40 AB, Micromar 40 AS, Micromar 40
AR, Micromar 40 AW, Micromar 40 SM от номинального размера
Номинальный размер
установочных мер, мм
до 3 вкл.
от 3 до 6 вкл.
от 6 до 10 вкл.
от 10 до 18 вкл.
от 18 до 30 вкл.
от 30 до 50 вкл.
от 50 до 80 вкл.
от 80 до 120 вкл.
от 120 до 180 вкл.
от 180 до 250 вкл.
от 250 до 315 вкл.
от 315 до 400 вкл.
от 400 до 500 вкл.
от 500 до 630 вкл.
от 630 до 800 вкл.
от 800 до 1000 вкл.
Допускаемое отклонение длины установочных
мер от номинального размера, мкм
± 0,60
± 0,75
± 0,75
± 1,00
± 1,25
± 1,25
± 1,50
± 2,00
± 2,50
± 3,50
± 4,00
± 4,50
± 5,00
± 5,50
± 6,50
± 7,50
Таблица 3. Шаг метрической, трапецеидальной и метрической резьб сменных
вставок для микрометров Micromar 40 Z
Шаг метрической резьбы для измерений
среднего диаметра резьбы, мм
от 0,5 до 0,7 вкл.; от 0,7 до 1,0 вкл.
от 1,25 до 2,00 вкл.; от 2,0 до 3,5 вкл.
от 3,5 до 5,0 вкл.; от 5 до 7 вкл.
от 7 до 9 вкл.
1,0; 1,5; 2,0; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 9,0;
10,0; 12,0; 14,0; 16,0; 18,0; 20,0
Шаг трапецеидальной резьбы для
измерений среднего диаметра резьбы,
мм
Шаг метрической резьбы для измерений
наружного диаметра резьбы
0,5; 0,6; 0,7; 0,75; 0,8; 0,9; 1,0;1,25; 1,5;
1,75; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0
Таблица 4. Размеры рабочего профиля призматических и конических вставок
для микрометров Micromar 40 Z
Шаг резьбы, ммb
1
, ммb
2
, ммd, мм
От 0,5 до 0,7 вкл. 0,35 0,15 0,21
От 0,7 до 1,0 вкл. 0,49 0,20 0,30
От 1,00 до 1,25 вкл.---
От 1,25 до 2,00 вкл. 0,88 0,35 0,61
От 2,0 до 3,5 вкл. 1,43 0,60 0,97
От 3,5 до 5,0 вкл. 2,53 1,10 1,48
От 5 до 7 вкл. 3,58 1,65 2,05
От 7 до 9 вкл. 4,83 2,40 2,83
Лист № 8
Всего листов 9
Таблица 5.Допускаемоеотклонениеtrial установочных мер микрометров
Micromar 40 Z от номинального размера
Длина
установочной
меры, мм
25
50
75
100
Допускаемое отклонение
длины установочной
меры, мкм
± 4,0
± 4,5
± 4,5
± 4,5
Длина
установочной
меры, мм
125
150
175
200
Допускаемое отклонение
длины установочной
меры, мкм
± 5,0
± 5,0
± 5,0
± 5,5
Значение отсчета по шкалам стебля и барабана, мм0,01;
Измерительное усилие, Нот 5 до 10 вкл.;
Отклонение от плоскостности измерительных поверхностей установочных мер
соответствует отклонению от плоскостности измерительных поверхностей
микрометров, указанных в таблице 1.
Диапазон рабочих температур, ºСот +10 до +40;
Относительная влажность воздуха, %не более 80.
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта микрометров
типографским способом и на наружную поверхность крышки футляра методом
наклейки.
Количество
1 шт.
Комплектность средства измерений
Наименование
Микрометр с отсчетом результата измерений по шкалам
стебля и
барабана Micromar 40 A или Micromar 40 AG, или Micromar 40 W,
или Micromar 40 AB, или Micromar 40 AS, или Micromar 40 AR, или
Micromar 40 AW, или Micromar 40 SM, или Micromar 40 Z
Установочная мера*
Набор сменных вставок (для микрометров Micromar 40 Z)
Футляр
Паспорт
Методика поверки
1 компл.
1 компл.
1 шт.
1 экз.
1 экз.
Примечание:
* - для микрометров Micromar 40 A, Micromar 40 AG, Micromar 40 W, Micromar 40
AB, Micromar 40 AS, Micromar 40 AR, Micromar 40 AW, Micromar 40 Z с верхним
пределом измерений более 25 мм;
- для микрометров Micromar 40 SM с верхним пределом измерений до 95 мм
включительно.
Поверка
осуществляется по документу МП 54112-13 «Микрометры с отсчетом результата
измерений по шкалам стебля и барабана Micromar 40 A, Micromar 40 AG, Micromar 40 W,
Micromar 40 AB, Micromar 40 AS, Micromar 40 AR, Micromar 40 AW, Micromar 40 SM,
Micromar 40 Z. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП
«ВНИИМС» в январе 2012 г. и включенному в комплект поставки микрометров.
Основные средства поверки:
- прибор универсальный для измерений длины с пределом допускаемой
абсолютной погрешности не более 0,45 мкм на всем диапазоне измерений;
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Лист № 9
Всего листов 9
Сведения о методиках (методах) измерений
Метод измерений приведен в разделе «Порядок работы» паспорта «Микрометры
с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 A,
Micromar 40 AG, Micromar 40 W, Micromar 40 AB, Micromar 40 AS, Micromar 40 AR,
Micromar 40 AW, Micromar 40 SM, Micromar 40 Z».
Нормативные и технические документы, устанавливающие требования к
микрометрам с отсчетом результата измерений по шкалам стебля и барабана
Micromar 40 A, Micromar 40 AG, Micromar 40 W, Micromar 40 AB, Micromar 40 AS,
Micromar 40 AR, Micromar 40 AW, Micromar 40 SM, Micromar 40 Z
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств
измерений длины в диапазоне 1*10
-9
…50 м и длин волн в диапазоне 0,2 … 50 мкм».
Техническая документация фирмы Mahr GmbH, Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным.
Изготовитель
Фирма Mahr GmbH, Германия
P.O. Box 100254, 73702, Esslingen
Reutlinger Strasse 48, 73728, Esslingen
Ph +49 711 9312600; Fax +49 711 9312725
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»,
г. Москва. Аттестат аккредитации № 30004-08 от 27.06.2008г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»_______________ 2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50593-12 | Микрометры | МК, МЛ, МТ, МЗ | ООО НПП "Челябинский инструментальный завод", г.Челябинск | 1 год | Перейти |
| 66412-17 | Система измерений количества и показателей качества нефти УПН 230 Капитоновского месторождения | Нет данных | ООО "ИМС Индастриз", г.Москва | 1 год | Перейти |
| 41536-09 | Система измерений количества и показателей качества нефти Объединенного берегового технологического комплекса "Сахалин-2" | Нет данных | Фирма "Daniel Europe Ltd.", Великобритания | 1 год | Перейти |
| 53080-13 | Система измерений количества и показателей качества нефти № 1014 ПСП Яйского НПЗ филиала ЗАО "НефтеХимСервис" | Нет данных | ЗАО "ИПФ "Вектор", г.Тюмень | 1 год | Перейти |
| 49949-12 | Система измерений объемного расхода и объема газа и фильтрации в составе Южного узла отбора и учета газа Сахалина 2 (СИРОГ) | Нет данных | Фирма "Emerson Process Management Ltd.", Великобритания | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
