Рабочие эталоны единиц длины и ослабления в световоде Нет данных, ГРСИ 54089-13
Номер госреестра:
54089-13
Наименование СИ:
Рабочие эталоны единиц длины и ослабления в световоде
Обозначение типа:
Нет данных
Производитель:
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 30, 31, 32, 33
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51420
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рабочие эталоны единиц длины и ослабления в световоде
Назначение средства измерений
Рабочие эталоны единиц длины и ослабления в световоде (далее по тексту – эталоны)
предназначены для воспроизведения и передачи единиц длины и ослабления при поверке и
калибровке оптических рефлектометров.
Описание средства измерений
В состав рабочего эталона единиц длины и ослабления в световоде входит оптический
генератор и одномодовое оптическое волокно. Оптический генератор работает в режимах
воспроизведения значений длины оптического волокна (результат пересчета значений
временных интервалов между генерируемыми оптическими импульсами) и воспроизведения
уровней ослабления. Принцип действия оптического генератора основан на формировании
оптических импульсов заданной длительности и с заданной задержкой по отношению к
импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов
оптического генератора может регулироваться с помощью встроенных аттенюаторов, а ее
изменение – измеряться с помощью измерительного оптического приемника. В ответ на
каждый импульс, пришедший от поверяемого оптического рефлектометра, оптический
генератор выдает импульс с заданной задержкой и амплитудой, который принимается
рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов
задаются в управляющей программе оптического генератора. Управление работой оптического
генератора осуществляется с помощью персонального компьютера, подключаемого через порт
USB с помощью интерфейсного кабеля. Поверяемый рефлектометр соединяется с оптическим
генератором с помощью оптического соединительного кабеля, входящего в комплект поставки
эталона.
Для ограничения доступа внутрь корпуса оптического генератора произведено его
пломбирование.
Одномодовое оптическое волокно длиной 25 км, входящее в состав эталона,
предназначено для проведения измерений метрологической характеристики поверяемых
рефлектометров - динамического диапазона измерений ослабления.
Конструктивно оптический генератор выполнен в прямоугольном металлическом
корпусе настольно-переносного типа, а одномодовое оптическое волокно намотано на
стандартную катушку и оконцовано разъемами FC.
Лист № 2
Всего листов 5

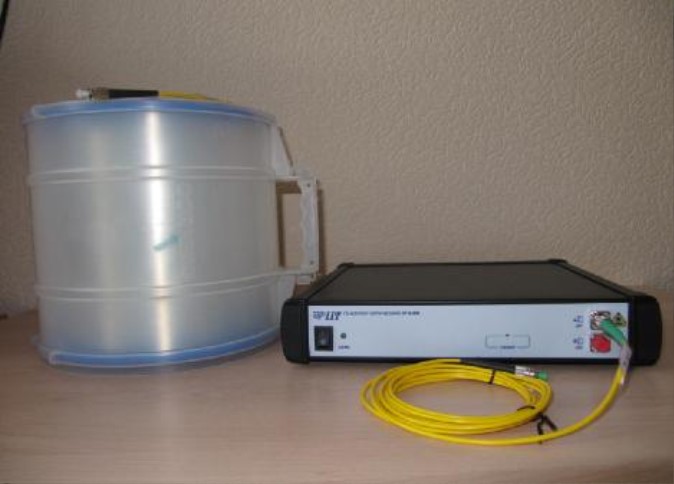

Рисунок 1 – Внешний вид рабочего эталона единиц длины и ослабления в световоде с
указанием мест пломбирования и размещения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее по тексту ПО) разделено на две части. Интерфейсная
часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов
измерений.Идентификационныеданные(признаки)метрологическизначимойчасти
программного обеспечения указаны в таблице 1.
Таблица 1
Наименование
ПО
Идентифика-
ционное
наименование
ПО
Номер версии
(
идентификаци
онный номер)
ПО
Цифровой идентификатор
ПО (контрольная сумма
исполняемого кода)
ПО контроля
og_2_1
og_2_1
6.10.5.11
70270D04
Алгоритм
вычисления
цифрового
идентификатора
ПО
CRC32
Метрологически значимая часть ПО размещается в энергонезависимой памяти
микроконтроллера в аппаратной части оптического генератора, запись которой осуществляется в
процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной
части оптического генератора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «А».
место
пломбирования
место размещения знака
утверждения типа
Лист № 3
Всего листов 5
Пределы допускаемой абсолютной погрешности при
измерении ослабления оптического излучения, дБ
Значение характеристики
1310
±
20; 1550
±
20
0,06 - 600
D
=
±
[ 0,15 + 5·10
-6
·L] ,
где L – воспроизводимая
длина, м
0,5 - 40
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Рабочие длины волн оптического излучения, нм
Диапазон воспроизведения длины (расстояния) до мест
неоднородностей в оптическом волокне, км
Пределы допускаемой абсолютной погрешности
воспроизведения длины (расстояния) до мест
неоднородностей в оптическом волокне
D
, м
Диапазон воспроизведения значений ослабления
оптического излучения, дБ
Диапазон измерений ослабления оптического
излучения, дБ
0,5 – 20
±
0,015·А,
где А - измеряемое
ослабление, дБ
300, 1000, 3000, 10000, 30000
2000, 6000, 10000, 20000, 50000
10
220 ± 22
50 ± 0,5
Длительность зондирующих импульсов, нс:
- при проверке шкалы длин
- при проверке шкалы ослаблений
Предел допускаемой относительной погрешности
длительности зондирующих импульсов, %
Электропитание осуществляется от сети переменного тока
через блок питания с:
напряжением, В
частотой, Гц
Габаритные размеры (Д×Ш×В), мм, не более
- оптический генератор
- катушка с одномодовым волокном
292
´
308
´
56
Æ
=235; Н=122
5
5
Масса, кг, не более
- оптический генератор
- катушка с одномодовым волокном
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 20 °С, %, не более
- атмосферное давление, кПа
15 - 25
80
84 - 106,7
Знак утверждения типа
средств измерений наносится на титульный лист Руководства по эксплуатации печатным
способом и в виде наклейки на переднюю панель корпуса оптического генератора методом
наклеивания.
Комплектность средства измерений
Таблица 3
Наименование
Генератор оптический
Соединительный оптический кабель ОКС-1
Блок питания
Кабель для соединения с ПЭВМ
Диск с программным обеспечением
Катушка с одномодовым оптическим волокном
Количество, шт.
1
1
1
1
1
1
Лист № 4
Всего листов 5
Сумка упаковочная1
Руководство по эксплуатации1
Методика поверки № 42.Д4-111
Поверка
осуществляется по документу МП 42.Д4-11 «Рабочий эталон единиц длины и ослабления в
световоде. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 03 октября 2011 г.
Основные средства поверки:
1 Государственный специальный эталон единицы длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для
волоконно-оптических систем связи и передачи информации (ГСЭ). Рег. № ГЭТ 170- 2006.
-диапазон длин волн: от 0,6 до 1,7 мкм;
-погрешность измерений длины волны: не более 1 нм;
-для единицы длины распространения сигнала: L=10 - 5·10
5
м; Θ
L
=6,5·10
-2
- 0,45 м
S
L
= 1,5·10
-2
м;
- для единицы времени распространения сигнала: T = 1·10
-7
- 5·10
-3
с,
НСП: Θ
Т
=0,65·10
-9
- 4,5 10
-9
с; СКО: Sт =1,5·10
-10
с.
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических
системах передачи РЭСМ-ВС
Основные метрологические характеристики:
-диапазон измеряемых значений средней мощности: (10
-10
- 10
-2
) Вт;
-диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм; -
пределы допускаемого значения основной относительной погрешности измерений
средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем
спектральном диапазоне 5 %.
3 Генератор импульсов Г5-78.
Основные метрологические характеристики:
-диапазон измерений: 1 нс-500 мкс;
Погрешность измерений: ±(0,1τ+0,5) нс.
4 Источник временных сдвигов И1-8.
Основные метрологические характеристики:
-диапазон измерений: 0,1 мкс – 10 мкс;
-погрешность измерений: ±(0,1τ + 0,01) мкс.
5 Осциллограф цифровой запоминающий WaveJet 352.
Основные метрологические характеристики:
-диапазон измерений: 0-500 МГц;
-погрешность измерений: ± 1,5 %.
Сведения о методиках (методах) измерений
«Рабочий эталон единиц длины и ослабления в световоде. Руководство по
эксплуатации КВФШ.201119.018», раздел 7 «работа на рабочем эталоне и проведение
измерений».
Нормативные документы, устанавливающие требования к рабочему эталону единиц
длины и ослабления в световоде
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических
систем связи и передачи информации».
Лист № 5
Всего листов 5
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ и оказание услуг по обеспечению единства измерений.
Изготовитель
Федеральноегосударственноеунитарное предприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: г. Москва, 119361, ул. Озерная, д.46.
Тел/факс: (499) 792-07-03,
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарного предприятия «Всероссийский научно-исследовательский институт оптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации
государственного центра испытаний (испытательной, измерительной лаборатории)
средств измерений № 30003-08 от 30.12.2008 г.
Адрес: г. Москва, 119361, ул. Озерная д.46
Тел/факс: (499) 792-07-03,
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2013 г.
