Модули измерительные KAD/ADC/120, KAM/ADC/120, ГРСИ 54072-13
Номер госреестра:
54072-13
Наименование СИ:
Модули измерительные
Обозначение типа:
KAD/ADC/120, KAM/ADC/120
Производитель:
Фирма "ACRA Control, Ltd.", Ирландия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51403
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули измерительные KAD/ADC/120, KAM/ADC/120
Назначение средства измерений
МодулиизмерительныеKAD/ADC/120,KAM/ADC/120(далее–модули)
предназначены для измерений напряжения постоянного тока дифференциальным методом и
воспроизведения напряжения постоянного тока.
Описание средства измерений
Конструктивно модуль представляет собой печатную плату, с установленными на
ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем
для подключения внешних датчиков, на противоположной стороне модуля установлен
разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели
модуля нанесено наименование и заводской номер модуля в виде наклейки.
Модуль имеет 12 измерительных каналов, которые предназначены для измерений
напряжения постоянного тока дифференциальным методом и 12 каналов воспроизведения
напряжения постоянного тока.
Принцип действия измерительного канала основан на усилении сигнала при помощи
дифференциального усилителя сигнала, фильтрации при помощи фильтра низкой
частоты, преобразовании измеряемого напряжения постоянного тока в цифровой код при
помощибыстродействующего16-разрядногоАЦПсмаксимальнойчастотой
преобразования 12000 Гц. Каждый канал воспроизведения напряжения постоянного тока
формирует симметричные напряжения постоянного тока при помощи ЦАП и трех
операционных усилителей. Каналы воспроизведения напряжения постоянного тока
используются для питания внешних измерительных схем и при установке значений
выходных параметров объединены в группы по 3 канала
Модуль применяется совместно с блоком базовым KAM/CHS и управляющим
модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с
помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для
измерений параметров силового, вспомогательного и специального оборудования
летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения (рисунок 1) в
следующих модификациях: KAD/ADC/120/10V, KAM/ADC/120/10V, KAD/ADC/120/1V,
KAM/ADC/120/1V, KAD/ADC/120/100M и KAM/ADC/120/100M.
Модули KAD/ADC/120 и KAM/ADC/120 отличаются типом входного разъема.
Модификации модулей KAD/ADC/120/10V, KAM/ADC/120/10V, KAD/ADC/120/1V,
KAM/ADC/120/1V, KAD/ADC/120/100M и KAM/ADC/120/100M отличаются диапазоном
измерений.
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 2
Всего листов 6

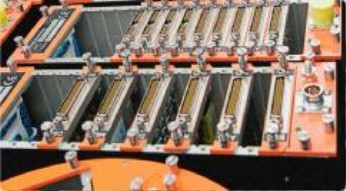

Рисунок 1 - Внешний вид модуля KAD/ADC/120 и модуля KAD/ADC/120
установленного в блок базовый KAM/CHS/13U
KSM-500
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и
настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и
отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в
блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый,
включении питания и запуске приложения kDiscover. Наименование модуля включает
информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют
специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые
конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1.
Таблица 1
Наименование
ПО
Идентифика-
ционное
наименование
ПО
Программа управ-
ления и настройки
KSM-500.1.14
и выше
Номер версии Цифровой иден- Алгоритм вычис-
(идентификаци- тификатор ПО ления цифрового
онный номер) (контрольная сум- идентификатора
ПОма)ПО
68719c9bef8a17d
3f95021373da375SHA1
d507f2edf9
Встроенное
модуля
ПО
ADC/120/XX
TIC/R/005
--
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики для каждой модификации модулей
приведены в таблицах 2 и 3.
место пломбировки
место нанесения знака ут-
верждения типа
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 3
Всего листов 6
Таблица 2
Наименование
характеристики
от минус 100 · 10
-3
до 100 · 10
-3
от минус 50 · 10
-3
до
50 · 10
-3
от минус 25 · 10
-3
до
25 · 10
-3
от минус 12,5 · 10
-3
до 12,5 · 10
-3
± 0,12
± 0,2
± 0,3
25·10
3
Значение характеристики
Модификации модулей
KAD/ADC/120/10V KAD/ADC/120/1V KAD/ADC/120/100M
KAM/ADC/120/10V KAM/ADC/120/1V KAM/ADC/120/100M
Число измерительных
каналов
12
от минус 1 до 1
от минус 0,5 до
0,5
от минус 0,25 до
0,25
от минус 0,125 до
0,125
± 0,5
12
от 0 до 10,2
± 0,3
Диапазон измеряемых
значений напряжения
постоянного тока, В
при значении коэффици-
ента усиления 1от минус 10 до 10
при значении коэффици-
ента усиления 2от минус 5 до 5
при значении коэффици-
ента усиления 4от минус 2,5 до 2,5
при значении коэффициен- от минус 1,25 до
та усиления 8 1,25
Пределыдопускаемой
приведенной* погрешно-
сти измерений напряже-
ния постоянного тока, %
при значении коэффици-
ента усиления 1
при значении коэффици-
ента усиления 2
при значении коэффици-
ента усиления 4
при значении коэффици-
ента усиления 8
Число каналов воспроиз-
ведения напряжения по-
стоянного тока
Диапазонвоспроизводи-
мых значений напряжения
постоянного тока, В
Пределы допускаемой
приведенной*
погрешностивоспроизве-
дения напряжения посто-
янного тока при значении
сопротивления нагрузки
350 Ом, %
Входноесопротивление
при отсутствии питания,
Ом, не менее:
между входами «+» («-»)
каждого канала и клеммой
заземления
между дифференциальными
входами каждого канала
50·10
3
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 4
Всего листов 6
Наименование
характеристики
Значение характеристики
Модификации модулей
KAD/ADC/120/10V KAD/ADC/120/1V KAD/ADC/120/100M
KAM/ADC/120/10V KAM/ADC/120/1V KAM/ADC/120/100M
Входноесопротивление,
Ом, не менее:
между входами «+» («-»)
каждого канала и клем-
мой заземления10·10
6
междудифференциаль-
ными входами каждого
канала10·10
6
Потребляемаямощность,
Вт, не более2,6
Масса, г, не более 92
Габаритные размеры (дли-
на × высота × глубина),
мм, не более82х80х13,8
*
погрешности нормированы как приведенные к диапазону измерений (воспроизведения)
Условия эксплуатации модулей приведены в таблице 4.
Таблица 4
Значение влияющей величины
от минус 40 до 85
от минус 55 до 105
от 0 до 95
Влияющая величина
Температура окружающего воздуха, ºC:
- рабочие условия
- предельные условия хранения
Относительная влажность воздуха при значениях
температуры до 60 ºC, %
Гармоническая вибрация:
- диапазон частот, Гц
- амплитуда ускорения, м/с
2
(g), не более
от 10 до 2000
98 (10)
60
от 0,04 до 0,2
от 15 до 2000
10
от 0,04 до 0,83
от 15 до 2000
Широкополосная вибрация:
- время воздействия в направлении каждой из
координатных осей, минут, не более
- спектральная плотность виброускорения, g
2
/Гц
- диапазон частот, Гц
Широкополосная вибрация:
- время воздействия в направлении каждой из
координатных осей, минут, не более
- спектральная плотность виброускорения, g
2
/Гц
- диапазон частот, Гц
Механические удары многократного действия:
- число ударов за 11 мс (по пилообразному закону)
в направлении 3-х координатных осей, не более
- максимальное ускорение, м/с
2
(g)
12
980 (100)
Механические удары многократного действия:
- число ударов за 6 мс (по пилообразному закону) в
направлении 3-х координатных осей, не более
- максимальное ускорение, м/с
2
(g)
12
2450 (250)
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 5
Всего листов 6
161,7 (16,5)
от 3,6 до 115
Ускорениевтечение1минутывкаждом
направлении по 3-м взаимно-перпендикулярным
осям, м/с
2
(g), не более
Давление, кПа
Атмосферные выпадающие осадки (дождь):
- верхнее значение интенсивности осадков, мм/мин
4,6
Знак утверждения типа
Знак утверждения типа наносится в верхнем левом углу Руководства по
эксплуатации типографским или компьютерным способом, на плату модуля в виде
наклейки.
Комплектность средства измерений
Комплект поставки модулей включает:
- модуль KAD/ADC/120/10V, или KAM/ADC/120/10V, или KAD/ADC/120/1V,
KAM/ADC/120/1V, или KAD/ADC/120/100M или KAM/ADC/120/100M (по заказу) – 1 шт.;
- руководство по эксплуатации - 1 шт.;
- ПО пользователя KSM-500 (по заказу) – 1 шт.;
- методика поверки – 1 шт.
Поверка
осуществляется по документу МП 54072-13 «Инструкция. Модули измерительные
KAD/ADC/120, KAM/ADC/120. Методика поверки», утвержденному руководителем ГЦИ
СИ ФГУП «ВНИИФТРИ» в июне 2013 г.
Основные средства поверки:
- источникпитанияпостоянноготокаБ5-75(рег. № 21569-01),диапазон
стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой
относительной погрешности установки напряжения на выходе ± 0,05 %;
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения
напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности
воспроизведения напряжения постоянного тока ± 0,08 %.
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений
напряжения постоянного тока от 0,1 до 100 В; диапазон измерений силы постоянного
тока от 0,1·10
-4
до 10 А; пределы допускаемой основной относительной погрешности
измерений напряжения постоянного тока ± (0,0038 % · U
и
+ 0,0006 % · U
пп
), где U
и
–
измеренное значение напряжения постоянного тока, U
пп
– значение поддиапазона
измерений напряжения постоянного тока; пределы допускаемой основной относительной
погрешности измерений силы постоянного тока ± (0,15 % · I
и
+ 0,020 % · I
пп
), где I
и
–
измеренное значение силы постоянного тока, I
пп
– значение поддиапазона измерений
силы постоянного тока.
- нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений
напряжения постоянного тока от 1·10
-3
до 100 В, пределы допускаемой абсолютной
погрешности измерений напряжения постоянного тока
± (0,0035 · U
и
+ 0,0005 · U
д
), где U
и
– измеренное значение напряжения постоянного тока, U
д
– верхнее граничное
значение диапазона измерений; диапазон измерений электрического сопротивления от
1 до1·10
6
Ом,пределыдопускаемойабсолютнойпогрешностиизмерений
электрического сопротивления ± (0,0070 · R
и
+ 0,0004 · R
д
), где R
и
– измеренное значение
электрического сопротивления, R
д
– верхнее граничное значение диапазона измерений.
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения
сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/5·10
-6
.
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 6
Trial
листов 6
Сведения о методиках (методах) измерений
МодулиизмерительныеKAD/ADC/120,KAM/ADC/120.Руководствопо
эксплуатации.
Нормативные и технические документы, устанавливающие требования к модулям
измерительным KAD/ADC/120, KAM/ADC/120
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Для выполнения работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма «ACRA CONTROL LTD», Ирландия.
Landscape House, Landscape Road, Dublin 14, Ireland
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»
Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г,
офис 801
Тел./Факс: (495) 229-02-45
E-mail:
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедерального
государственного унитарного предприятия «Всероссийский научно-исследовательский
институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2013 г.
М. п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44244-10 | Преобразователи измерительные переменного тока и напряжения переменного тока | ЭП8554М (тока) и ЭП8555М (напряжения) | ОАО "Электроприбор", г.Чебоксары | 1 год | Перейти |
| 53654-13 | Преобразователи измерительные | ИП 0304 | ООО НПП "ЭЛЕМЕР", г.Москва | 4 года | Перейти |
| 54009-13 | Пневмоцилиндры измерительные | CE1L20-100 и CE1L20-200 | Фирма "SMC Corporation", Япония | 1 год | Перейти |
| 40906-09 | Системы измерительные универсальные | MI 600 | Фирма "OMICRON electronics GmbH", Австрия | 1 год | Перейти |
| 46926-11 | Каналы измерительные | ТГ-7 и 2ШР | ОАО "Территориальная генерирующая компания №14" (ТГК-14), г.Чита | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
