Номер госреестра:
54070-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
TPU 60.23
Производитель:
Фирма "ABB s.r.o. PTPM Brno", Чехия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 1VLT5107036876, 1VLT5107036886, 1VLT5107036896, 1VLT5107036906, 1VLT5107036910, 1VLT5107036914
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51401
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока TPU 60.23
Назначение средства измерений
Трансформаторы тока TPU 60.23 (далее – трансформаторы) предназначены для
передачисигналовизмерительнойинформацииизмерительнымприборами/или
устройствам защиты иуправления в электрических сетях до 20 кВ с частотой 50 Гц.
Применяются для работы во внутренних устройствах в условиях умеренного климата.
Описание средства измерений

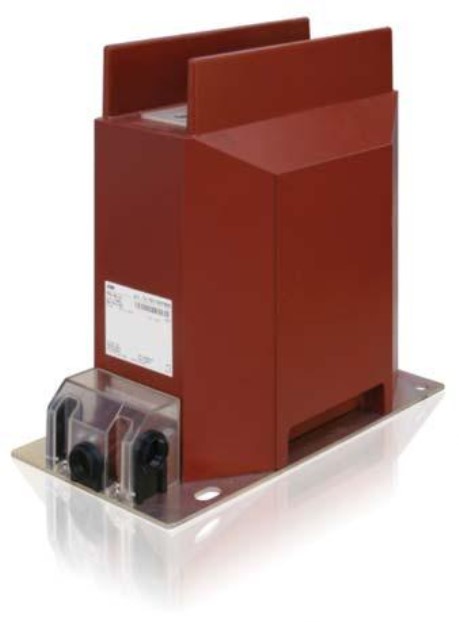

Трансформаторы тока TPU 60.23 являются трансформаторами опорного типа с
литой изоляцией, выполненной из эпоксидного компаунда. Выводы первичной обмотки
расположены в верхней части
трансформатора, подключение осуществляется
с помощью
болтов М12. Трансформаторы имеют основную и дополнительную вторичные обмотки.
Выводывторичныхобмотокпомещенывконтактнуюкоробкунаосновании
трансформатора. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Метрологические и технические характеристики
Таблица 1 – Характеристики трансформаторов тока TPU 60.23
Характеристики
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности основной вторичной обмотки, 2S1-2S2
Класс точности дополнительной вторичной обмотки, 1S1-1S2
Значения
24
600
5
0,5S
5P
Лист № 2
Всего листов 3
Значения
10
20
5
20
50
45
Окончание таблицы 1
Характеристики
Номинальная нагрузка основной вторичной обмотки, 2S1-2S2, В·А
Номинальная нагрузка дополнительной вторичной обмотки, 1S1-1S2, В·А
Номинальный коэффициент безопасности основной
вторичной обмотки для измерений и учета, не более
Номинальная предельная кратность дополнительной вторичной
обмотки для защиты, не менее
Номинальная частота, Гц
Масса, кг
Габаритные размеры:
- высота, мм
- ширина, мм
- глубина, мм
Климатическое исполнение и категория размещения по ГОСТ 15150-69
340
178
455
У3
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку
технических данных трансформатора и типографским способом на титульный лист
паспортов.
Комплектность средства измерений
Трансформатор тока TPU 60.236 шт.
(Зав. №№ 1VLT5107036876, 1VLT5107036886, 1VLT5107036896, 1VLT5107036906,
1VLT5107036910, 1VLT5107036914).
Паспорт6 экз.
Поверка
Осуществляется по документу ГОСТ 8.217-2003 " Трансформаторы тока.
Методика поверки". Основные средства поверки:
- Трансформатор тока измерительный лабораторный ИТТ-3000.5 (кл. т. 0,01);
- Прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Cведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока
TPU 60.23
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия";
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки";
Техническая документация фирмы «ABB s.r.o. PTPM Brno», Чешская Республика.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «осуществление торговли и товарообменных операций…»;
- «выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям».
Лист № 3
Всего листов 3
Изготовитель
Фирма «ABB s.r.o. PTPM Brno», Чешская Республика.
Адрес: Videnska 117, 619 00 Brno, Czech Republic.
Заявитель
Общество с Ограниченной Ответственностью «Энергоучет»
(ООО «Энергоучет»)
Юридический/почтовый адрес:
443070, Россия, г. Самара,
ул. Партизанская, д. 150
Тел./Факс: (846) 268-00-00, 270-52-95
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститут
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Номер аттестата аккредитации № 30004-08 от 27.06.2008 г.
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2013 г.
Готовы поверить данное средство измерений.
