Untitled document

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс измерения массы автоматизированной линии производства твэлов типа

ВВЭР КИМ-ВВЭР

Назначение средства измерений

Комплекс измерения массы твэл ВВЭР предназначен:

- для автоматического измерения масс оболочек с приваренными нижними заглушками

(далее по тексту - оболочек);

- для автоматического измерения масс оболочек, снаряженных одной или несколькими

зонами топливных столбов (далее по тексту - изделий);

- для автоматического измерения масс топливных столбов (зон топливных столбов) в из-

делиях;

- для целей учета и контроля ядерных материалов путем их взвешивания в изделии.

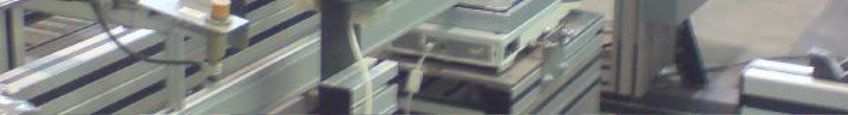

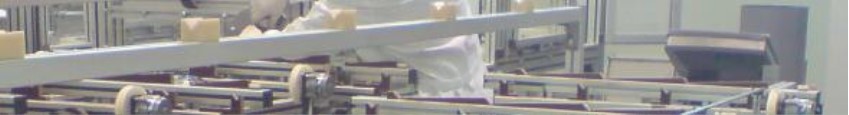

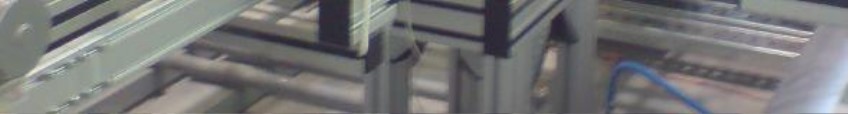

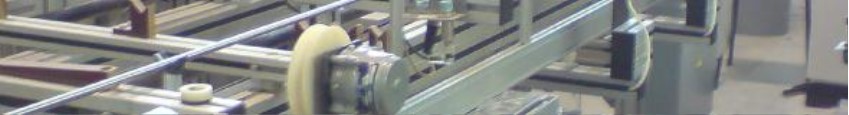

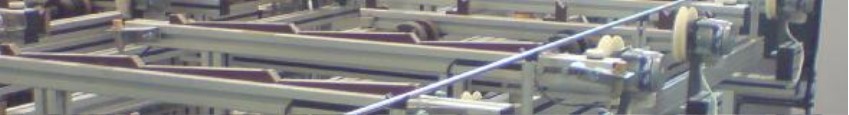

Рисунок 1 Общий вид автомата измерения массы

Приложение к свидетельству № 51357

об утверждении типа средств измерений

Описание средства измерений

Работа комплекса основана на определении масс топливных столбов (зон топливных

столбов) в изделиях по разности измеренных масс оболочек (изделий) после и до снаряжения.

Конструктивно комплекс состоит из одного автомата измерения масс оболочек и трех

автоматов измерения масс изделий.

В состав каждого автомата измерения массы входят: считыватель штрих-кода

оболо-

чек; весы METLER TOLEDO XP8002S с грузоприемной фермой; транспортно-операционный

модуль для перемещения оболочек (изделий) с устройством автоматической подачи СОП мас-

сы.

Лист № 2

Всего листов 4

Система автоматического управления процессом взвешивания и обработки результатов

измерения массы построена на базе программируемого контроллера SIMATIC S7-300, регист-

рационный номер по Госреестру СИ 15722-06, программное обеспечение для которого разрабо-

тано на STEP 7 пакета SIMATIC Manager.

Автомат измерения массы оболочек расположен перед установками снаряжения, авто-

маты измерения массы изделий расположены после каждой из трёх установок снаряжения.

На каждом автомате измерения массы осуществляется считывание штрих-кодов и из-

мерение массы оболочек (изделий). Результаты взвешивания в цифровом виде без искажений

передаются в систему управления. Массы топливных столбов (зон топливных столбов) опреде-

ляются по заданному алгоритму путем вычитания из массы оболочки после снаряжения массы

оболочки до снаряжения.

Номер вер-

сии про-

граммы

Цифровой иден-

тификатор про-

граммного обес-

печения (размер,

Байт)

Версия

№ 4.0

Программное обеспечение

Идентификационные данные программного обеспечения представлены в таблице 1.

НаименованиеИдентификационное

программного наименование про-

обеспечения граммного обеспечения

Алгоритм вы-

числения циф-

рового иденти-

фикатора про-

граммного

обеспечения

Проекты Simatic Man-

FB_Scaleager: Snar_VVER_Sec,

Scales VVER

3290-

Программное обеспечение на метрологические характеристики комплекса измерения

масс влияния не оказывает и имеет уровень защиты “А”.

Метрологические и технические характеристики

Диапазон измерения массы оболочки (изделия), гот 200,0 до 2500,0

Диапазон измерения массы топливного столба

(зон топливного столба) в изделии, гот 10,0 до 2000,0

Границы погрешности измерения массы оболочки (изделия) при доверительной вероятности

Р=0,95, не более, г±0,20

Границы случайной составляющей погрешности измерения массы оболочки (изделия) при до-

верительной вероятности Р=0,95, не более, г±0,14

Границы неисключенной систематической составляющей погрешности измерения массы обо-

лочки (изделия) при доверительной вероятности Р=0,95, не более, г±0,14

Границы погрешности измерения массы топливного столба (зон топливного столба) в изделии

при доверительной вероятности Р=0,95, не более, г±0,25

Границы случайной составляющей погрешности измерения топливного столба (зон топливного

столба) в изделии при доверительной вероятности Р=0,95, не более, г±0,20

Границы неисключенной систематической составляющей погрешности измерения массы топ-

ливного столба (зон топливного столба) в изделии при доверительной вероятности

Р=0,95, не более, г±0,15

Дискретность результата измерения массы на экране системы управления, г 0,01

Производительность контроля изделий комплексом, не менее, шт./ч. 60

Время выхода комплекса на рабочий режим, после включения в сеть, не более, мин 10

Параметры контролируемых изделий:

длина оболочки (изделия), мм от 2000 до 4000;

наружный диаметр изделия, мм от 8,8 до 9,2;

Лист № 3

Всего листов 4

Источники питания:

силовая трехфазная сеть переменного тока напряжением (380±38) В и частотой (50±1) Гц;

приборнаясеть переменного токадля питания систем управления и весов напряжением

(230±23) В и частотой (50±1) Гц.

Потребляемая мощность, не trial, кВт0,5

Габаритные размеры одного автомата измерения массы оболочки (изделия) в составе комплек-

са измерения массы:

Длина, мм4500

Высота, мм1400

Ширина, мм 1100 Масса каждого

автомата измерения масс в составе комплекса измерения массы,

не более, кг500

Срок службы комплекса измерения массы, не менее, лет 7

Время непрерывной работы комплекса не ограничено

Условия эксплуатации:

температура окружающего воздуха,

Сот плюс 10 до плюс 35

относительная влажность воздуха при температуре 35

С, % от 30 до 85

атмосферное давление, кПа от 92 до 105

Знак утверждения типа

Знак утверждения типа наносится методом штемпелевания на титульный лист руково-

дства по эксплуатации «Комплекс измерения массы автоматизированной линии производства

твэлов типа ВВЭР КИМ-ВВЭР» 2320-1216 РЭ.

Комплектность средства измерений

«Комплекс измерения массы автоматизированной

линии производства твэлов типа ВВЭР КИМ-

ВВЭР». Руководство по эксплуатации 2320-1216

РЭ.

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО, ШТ

Комплектность устройства

Автомат взвешивания твэлов типа ВВЭР.

Чертеж 2314-344.000.00СБ

Комплект эксплуатационных документов

РЭ

РО

«Система управления»

Руководство по эксплуатации 3508-

076.000.0034 РЭ

«Система управления»

Руководство оператора 3507-231 РО

Поверка

Поверку комплекса осуществляют по документу 2320-1216 РЭ (раздел «Поверка» руко-

водства по эксплуатации) «Комплекс измерения массы автоматизированной линии производст-

ва твэлов типа ВВЭР КИМ-ВВЭР», утвержденному ГЦИ СИ ОАО «Машиностроительный за-

вод» 15.03.2013 г.

Лист № 4

Всего листов 4

В перечень основного поверочного оборудования входят согласно государственной по-

верочной схеме для средств измерения массы (ГОСТ 8.021-2005):

- набор гирь (1 г - 500 г) класса точности М1 по ГОСТ OIML R 111-1-2009;

- гири с номинальным значением массы 1; 2 кг класса точности F1 по ГОСТ OIML R

111-1-2009.

Сведения о методиках (методах измерений)

Методика (метод измерений) содержится в руководстве по эксплуатации на «Комплекс

измерения массы автоматизированной линии производства твэлов типа ВВЭР КИМ ВВЭР»

2320-1216 РЭ.

Нормативные и технические документы, устанавливающие требования к комплексу

измерения массы автоматизированной линии производства твэлов типа ВВЭРКИМ-

ВВЭР

1. ГОСТ 8.021-2005 ГСИ «Государственная поверочная схема для средств измерений

массы».

2. Комплект конструкторской документации на «Автомат взвешивания твэлов типа

ВВЭР». Чертеж 2314-344.000.00СБ.

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

Осуществление деятельности в области использования атомной энергии.

Изготовитель

ОАО «Машиностроительный завод» (ОАО «МСЗ»), РФ, 144001, г. Электросталь, Мос-

ковская область, ул. К. Маркса, д. 12. Телефон: (495) 702-99-01, (495) 702-99-70. Телефакс: (495)

702-90-68. Электронная почта:

zymsz@elemash.ru

Заявитель

ОАО «Машиностроительный завод», 144001, г. Электросталь, Московской области, ули-

ца

Карла Маркса, д. 12, телефон (495) 702-99-01, (495) 702-99-70.

Телефакс: (495) 702-90-68.

Электронная почта:

zymsz@elemash.ru

Испытательный центр

ГЦИ СИ ОАО «Машиностроительный завод», 144001, г. Электросталь, Московской

области, ул. Карла Маркса, д. 12, телефон (495) 702-99-73, факс (495) 702-97-69, электронная

почта

metrolog@elemash.ru

. Номер аттестата аккредитации – 30080-09.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

_____________________________ Ф.В. Булыгин

«______»_______2013 г.

М.п.
