Анализаторы спектра N9342C, N9343C, N9344C, ГРСИ 54025-13

Смотреть ГРСИ
54024-13

Номер госреестра:

54025-13

Наименование СИ:

Анализаторы спектра

Обозначение типа:

N9342C, N9343C, N9344C

Производитель:

Фирма "Agilent-Qianfeng Electronic Technologies (Chengdu) Co., Ltd.", Китай

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

25.06.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 51343

об утверждении типа средств измерений

Лист № 1

всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра N9342C, N9343C, N9344C

Назначение средства измерений

Анализаторы спектра N9342C, N9343C, N9344C (далее по тексту – анализаторы)

предназначены для исследования формы и измерений спектральных характеристик аналого-

вых сигналов ВЧ и СВЧ диапазонов.

Описание средства измерений

Конструктивно анализатор выполнен в виде переносного малогабаритного прибора с

цветным дисплеем. На передней панели анализатора находятся жидкокристаллический экран,

кнопки и ручка управления и выбора режимов работы. На верхней панели находятся входной

разъем анализатора, разъемы для подключения адаптера сети переменного тока, разъемы ин-

терфейсов USB и LAN, разъемы для подключения источника внешней опорной частоты, разъ-ем

для подключения GPS-антенны. Легкая и прочная конструкция, не использующая вентиля-торы,

обеспечивает применение анализаторов в жестких полевых условиях. Использование

эргономичного рюкзака (опция) освобождает руки оператора при проведении измерений.

Анализатор имеет встроенный GPS-приемник и антенну, позволяющие определить местопо-

ложение.

В основу принципа действия анализатора, представляющего собой

супергетеродин-

ный приемник с многократным преобразованием частоты, положен метод последовательного

анализа спектра сигнала. Источником опорной частоты служит кварцевый генератор 10 МГц.

Анализатор позволяет проводить: анализ формы сигнала, измерение параметров спек-

тра непрерывных колебаний сложной формы, измерение параметров модулированных коле-

баний, измерение параметров паразитных и побочных колебаний и сигналов с различными

видами модуляции.

Анализаторы могут иметь следующие опции:

- SIM – спектральный мониторинг с возможностью записи данных спектрограммы и

их последующего воспроизведения;

- РА7 (N9342C), Р13 (N9343C) и Р20 (N9344C) – предусилитель для увеличения чув-

ствительности;

- TG7 – следящий генератор с диапазоном частот от 5 МГц до 7 ГГц;

- АМА – анализ модуляции АМ/FM сигналов;

- TMG – анализ спектра с временным стробированием

- DMA – анализ модуляций ASK/FSK;

- GPA – SMA коннектор для внешней GPS антенны;

- GPS – встроенный GPS приемник с встроенной GPS антенной;

- Р20 – встроенный предусилитель в частотном диапазоне от 1 МГц до 20 ГГц;

- PWR – измерение мощности ВЧ и СВЧ при помощи USB измерителей мощности се-

рии U2000;

- PWP – измерение мощности ВЧ и СВЧ при помощи USB измерителей импульсной и

средней мощности серии U2020 Х;

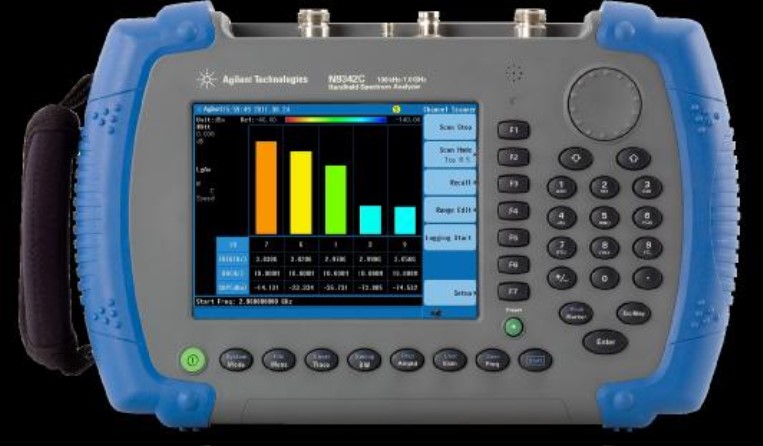

Внешний вид анализатора N9342C (N9343C, N9344C) и место наклейки знака об ут-

верждении типа приведены на рисунке 1.

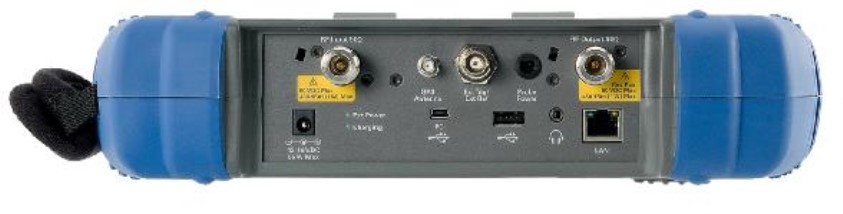

Защита от несанкционированного доступа (наклейки) предусмотрена на верхней па-

нели анализатора (рисунок 2).

Лист № 2

всего листов 7

Место для наклейки

Рисунок 1

Места для наклеек

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически

значимая часть ПО анализаторов представляет собой программный продукт «ПО анализато-

ров спектра N9342C, N9343C, N9344C». Идентификационные данные (признаки) метрологи-

чески значимой части ПО указаны в таблице 1.

Таблица 1

Наименование ПО Идентификаци-

онное наименова-

ние ПО

Номер вер-

сии ПО

(идентифи-

кационный

номер)

Цифровой иден-

тификатор ПО

(контрольная

сумма исполняе-

мого кода)

Алгоритм

вычисления

идентифика-

тора ПО

ПО анализаторов спектра HAS Firmware

N9342C, N9343C, N9344CVersion A.03.06

A.03.06 и--

выше

Метрологически значимая часть ПО анализаторов и измеренные данные защищены с

помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Рисунок 2

Лист № 3

всего листов 7

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-

ню «А» по МИ 3286-2010.

Метрологические и технические характеристики

Метрологические и технические характеристики анализаторов приведены в таблице 2.

Таблица 2

Наименование

характеристик

Значения характеристики для анализаторов

N9342CN9343CN9344C

± 10

Диапазон частотот 100 кГц до 7 ГГцот 1 МГц до 13,6 ГГц от 1 МГц до 20 ГГц

Номинальное значение час-

тоты опорного кварцевого10

генератора F

оп

, МГц

Пределы допускаемой отно-

сительной погрешности час-

-6

тоты опорного кварцевого

генератора за год δ

оп

Пределы допускаемой абсо- ± (Δ

+ F

∙δ

тн

+ 0,01∙F

по

+ 0,2∙F

пп

+ 1 Гц),

лютной погрешности изме- где Δ

= F

по

/(К – 1) – погрешность измерений частоты маркером;

рений частоты, ГцF

– измеренное значение частоты, Гц;

тн

– температурная нестабильность генератора опорной частоты: ±

-6

;

по

– частота полосы обзора: от 100 кГц до 7 ГГц(N9342C); от1

МГц до 13,6 ГГц(N9343C); от 1 МГц до 20 ГГц(N9344C);

пп

– частота полосы пропускания (по уровню – 3 дБ): 3 МГц в по-

следовательности 1-3-10;

К – количество точек развертки

Уровень фазового шумапри отстройке от центральной

частоты, кГц

100

1000

значение максимального допус-

тимого уровня фазовых шумов,

дБн/Гц

минус 86

минус 97

минус 115

Уровень помех, обусловлен- минус 65 – в диапазоне

ных гармоническими иска- частот от 50 МГц до 3

жениями второго порядка, ГГц;

дБн, не болееминус 70 – в диапазоне

частот от 3 до 7 ГГц

минус 65 – в диапазо- минус 65 – в диапа-

не частот от 50 МГц зонечастотот

до 7 ГГц;50 МГц до 7 ГГц;

минус 80 – в диапазо- минус 80 – в диапа-

не частот от 7 до зоне частот от 7 до

13,6 ГГц20 ГГц

N9342C

диапазон частот максимальный допускаемый

средний уровень собственных

шумов, дБм

Средний уровень собствен-

ных шумов при входном ос-

лаблении 0 дБ, полосе раз-

решения 1 Гц

предусилитель выключен

от 100 кГц до 1 МГц

от 1 до 10 МГц

от 10 до 500 МГц

от 500 МГц до 2,5 ГГц

от 2,5 до 4 ГГц

от 4 до 6 ГГц

от 6 до 7 ГГц

минус 108

минус 128

минус 142

минус 141

минус 140

минус 138

минус 136

предусилитель включен (коэффициент усиления 25 дБ, опция РА7)

от 100 кГц до 1 МГц

от 1 до 10 МГц

от 10 до 500 МГц

минус 131

минус 148

минус 161

Лист № 4

всего листов 7

Наименование

характеристик

Значения характеристики для анализаторов

N9342CN9343CN9344C

trial 159

минус 158

минус 155

минус 150

от 500 МГц до 2,5 ГГц

от 2,5 до 4 ГГц

от 4 до 6 ГГц

от 6 до 7 ГГц

N9343C

диапазон частот максимальный допускаемый

средний уровень собственных

шумов, дБм

предусилитель выключен

от 1 до 10 МГц

от 10 МГц до 3 ГГц

от 3 до 7 ГГц

от 7 до 10 ГГц

от 10 до 13,6 ГГц

минус 125

минус 137

минус 135

минус 139

минус 137

предусилитель включен (коэффициент усиления 15 дБ, опция Р13)

от 1 до 10 МГц

от 10 МГц до 3 ГГц

от 3 до 6 ГГц

от 6 до 13,6 ГГц

минус 140

минус 150

минус 145

минус 151

N9344C

диапазон частот максимальный допускаемый

средний уровень собственных

шумов, дБм

Продолжение таблицы 2

Средний уровень собствен-

ных шумов при входном ос-

лаблении 0 дБ, полосе раз-

решения 1 Гц

предусилитель выключен

от 1 до 10 МГц

от 10 МГц до 3 ГГц

от 3 до 7 ГГц

от 7 до 10 ГГц

от 10 до 13 ГГц

от 13 до 16 ГГц

от 16 до 18 ГГц

минус 125

минус 137

минус 135

минус 139

минус 137

минус 136

минус 134

минус 126

предусилитель включен (коэффициент усиления 15 дБ, опция Р20)

от 1 до 10 МГц

от 10 МГц до 3 ГГц

от 3 до 6 ГГц

от 6 до 13 ГГц

от 13 до 16 ГГц

от 16 до 18 ГГц

от 18 до 20 ГГц

минус 140

минус 150

минус 145

минус 151

минус 149

минус 147

минус 142

Неравномерностьампли-

тудно-частотной характери-

стики, дБ, не более

для N9342C± 1,5 (не включая погрешность согласования КСВН);

для N9343C± 1,3 (не включая погрешность согласования КСВН)

в диапазоне частот от 1 МГц до 7 ГГц;

± 1,6 в диапазоне частот от 7 до 13,6 ГГц;

для N9344C± 1,3 (не включая погрешность согласования КСВН)

в диапазоне частот от 1 МГц до 7 ГГц;

Лист № 5

всего листов 7

от 5 до 95

от 20 Гц до 400 кГц

± 1,6 в диапазоне частот от 7 до 13,6 ГГц;

± 1,8 в диапазоне частот от 18 до 20 ГГц

Диапазон установки опорно-

го уровня, дБм

от минус 100 до 30 с разрешением 0,01 дБм

Опция TG7

от 5 МГц до 7 ГГц

Диапазонрабочихчастот

следящего генератора

Диапазон уровня выходной

мощности, дБм

от 0 до минус 20

Опция АМА

Наименование

характеристик

Тип анализаторов

N9342CN9343CN9344C

Диапазон уровня мощности - от минус 30 до 10 для

несущей частоты, дБмчастот от 100 кГц до 2

МГц;

- от минус 30 до 20 для

частот от 2 МГц до 7

ГГц

- от минус 30 до 10

для частот от 1 до

500 МГц;

- от минус 30 до 20

для частот от

500 МГц до 13,6 ГГц

- от минус 30 до 10

для частот от 1 до

500 МГц;

- от минус 30 до 20

для частот от

500 МГц до 20 ГГц

Амплитудная модуляция

от 20 Гц до 100 кГц

Диапазон частот модуляции

Диапазон измерений коэф-

фициента амплитудной мо-

дуляции (КАМ), %

Частотная модуляция

от 20 Гц до 200 кГц

Диапазон частот модуляции

Диапазон измерений девиа-

ции частоты

Условия эксплуатации и массогабаритные характеристики

Нормальные условия эксплуатации

Рабочие условия эксплуатации

температура окружающего воздуха от 15 до 25 С;

относительная влажность воздуха от 30 до 80 %;

атмосферное давление от 84 до 106 кПа

температура окружающего воздуха от минус 10 до 50 С;

относительная влажность воздуха не более 95 %

Условияхранения

рования)

(транспорти- температура окружающего воздуха от минус 40 до 70 С;

относительная влажность воздуха не более 90 %

Габаритныеразмеры(ширина× 318×207×69

высота×длина), мм, не более

3,2

от 100 до 240 В, от 50 до 60 Гц

Масса, кг, не более

Напряжение питания постоянного

тока от аккумуляторной батареи, В

Напряжение и частота входного на-

пряжения адаптера

Потребляемая мощность, Вт,

не более

15 (N9342C);

16 (N9343C, N9344C)

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на ти-

тульный лист Руководства по эксплуатации и в виде голографической наклейки на лицевую

панель анализатора.

Комплектность средства измерений

Комплект поставки включает:

- анализатор спектра N9342C или N9343C, или N9344C – 1 шт. (по заказу);

Лист № 6

всего листов 7

- комплект кабелей с переходниками – 1 шт.;

- комплект эксплуатационной документации – 1 шт.;

- методика поверки – 1 шт.;

- паспорт – 1 шт.

Поверка

осуществляется по документу «Инструкция. Анализаторы спектра N9342C, N9343C, N9344C.

Методика поверки. 651-13-24 МП», утверждённому руководителем ГЦИ СИ ФГУП «ВНИ-

ИФТРИ» в мае 2013 г.

Основные средства поверки:

частотомер электронно-счетный 53150А (рег. № 26949-10): диапазон измеряемых час-

тот от 10 Гц до 20 ГГц; пределы допускаемой относительной погрешности по частоте встро-

енного кварцевого генератора ± 1 10

-7

в месяц;

стандарт частоты рубидиевый FS 725 (рег. № 31222-06): пределы допускаемой отно-

сительной погрешности воспроизведения частоты 5, 10 МГц ± 5·10

-11

;

генератор сигналов Agilent N5183A (рег.№ 40965-09): диапазон частот от 100 кГц до

20 ГГц; пределы допускаемой относительной погрешности установки частоты ± 2,1 10

-6

;

ваттметр N1913А (рег. № 44731-10) с преобразователями N8485A (диапазон частот от

10 МГц до 26,5 ГГц, диапазон измерений мощности от минус 35 до 20 дБм, с измерительным

пределы допускаемой относительной погрешности измерений мощности ± 6 %) и N8482A

(диапазон частот от 100 кГц до 6 ГГц, диапазон измерений мощности от минус 35 до 20 дБм, с

измерительным пределы допускаемой относительной погрешности измерений мощности ± 5

%).

Сведения о методиках (методах) измерений

Анализаторы спектра N9342C, N9343C, N9344C. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам

спектра N9342C, N9343C, N9344C

Техническая документация фирмы-производителя.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Проведение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям, в том числе проведение настройки, ремонта и эксплуатации

радиотехнических устройств ВЧ и СВЧ диапазонов.

Заявитель

Общество с ограниченной ответственностью «Аджилент Текнолоджиз» (ООО «Аджи-

лент Текнолоджиз»), г. Москва.

Юридический (почтовый) адрес: 113054, г. Москва, Космодаминская наб., 52, стр 1

Телефон: (459) 274-14-88; факс: (495) 577-10-41

Изготовитель

Фирма «Agilent-Qianfeng Electronic Technologies (Chengdu) Co., Ltd», КНР

Qianfeng Hi-Tech Industry Park, Chengdu Hi-Tech Industrial Development Zone (West Dis-

trict), Chengdu, 611731 P.R.C.

Лист № 7

всего листов 7

Испытательный центр

Государственный центр испытаний средств измерений Федерального государственного

унитарного предприятия «Всероссийский научно-исследовательский институт физико-

технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»). Аттестат ак-

кредитации № 30002-08 от 04.12.2008 г.

Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселе-

ние Менделеево, Главный лабораторный корпус.

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.

Тел./факс (495) 744-81-12. E-mail:

office@vniiftri.ru

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологии

Ф.В. Булыгин

«___»______________2013 г.

М. п.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
46717-11	Анализаторы топлив автоматические	EraSpec	Фирма "Eralytics GmbH", Австрия	1 год	Перейти
69558-17	Анализаторы паров этанола в выдыхаемом воздухе	Динго B-01	Фирма "Sentech Korea Corp.", Корея	6 месяцев	Перейти
40369-09	Анализаторы раствора нейтронные	НАР-И	ЗАО "СНПО "Импульс", Украина, г.Северодонецк	1 год	Перейти
56910-14	Анализаторы размеров частиц	Nano partica SZ-100	Фирма "HORIBA Jobin Yvon SAS", Франция	1 год	Перейти
18117-99	Анализаторы уровня глюкозы в крови	Ultra +	Фирма "Home Diagnostics Inc.", США	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуАнализаторы спектра N9342C, N9343C, N9344CГРСИ 54025-13

Заказать поверку
Анализаторы спектра N9342C, N9343C, N9344C
ГРСИ 54025-13
