Дозаторы весовые непрерывного действия E-DBW-A, E-DBW-H, ГРСИ 54020-13
Номер госреестра:
54020-13
Наименование СИ:
Дозаторы весовые непрерывного действия
Обозначение типа:
E-DBW-A, E-DBW-H
Производитель:
Фирма "KUKLA Waagenfabrik GmbH & Co. KG", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51334
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые непрерывного действия E-DBW-A, E-DBW-H
Назначение средства измерений
Дозаторы весовые
непрерывного действия E-DBW-A, E-DBW-H (далее — дозаторы),
предназначены для непрерывного дозирования сыпучих материалов.
Описание средства измерений
Конструктивно дозаторы состоят из грузоприемного устройства (далее — ГПУ) и блока
управления.
ГПУ представляет собой ленточный горизонтальный транспортер с приводным и
натяжным барабанами, оснащенный датчиком скорости и одной или несколькими
роликоопорами, опирающимися
на весоизмерительные тензорезисторные датчики (далее —
датчики). Транспортер приводится в движение мотор-редуктором.
В дозаторах E-DBW-A конвейер оснащен защитной решеткой, в дозаторах E-DBW-H
ГПУ закрыто противопылевым кожухом.
Блок управления включает в себя весоизмерительный прибор DWC-5C, частотный
преобразователь, устройства коммутации и управления.
Общий вид дозаторов приведен на рисунке 1.

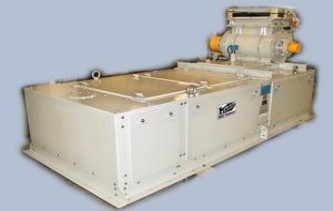

ГПУ дозатора E-DBW-Н

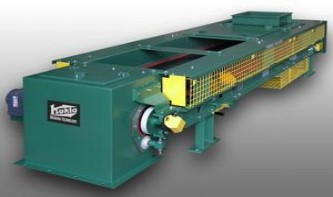

ГПУ дозатора E-DBW-A
Весоизмерительный прибор DWC-5C
Рисунок 1 — Внешний вид дозаторов
Лист № 2
Всего листов 5
Принцип действия дозаторов заключается в следующем: при движении дозируемого
продукта по измерительному участку транспортера весоизмерительными тензорезисторными
датчиками формируется электрический сигнал, пропорциональный погонной нагрузке.
Датчиком скорости формируется электрический сигнал, пропорциональный скорости
движениятранспортернойленты.Этиэлектрическиесигналыпоступаютв
весоизмерительный прибор, в котором происходит преобразование сигналов в цифровой вид с
последующей математической обработкой и вычислением линейной плотности, текущей
производительности, прошедшей суммарной массы дозируемого продукта. Поддержание
заданного значения производительности при дозировании достигается автоматическим (без
вмешательства оператора) регулированием скорости движения транспортерной ленты в
зависимости от значения текущей производительности.
ВдозаторахиспользуютсядатчикивесоизмерительныетензорезисторныеZ6
(Госреестр №15400-07)идатчикивесоизмерительныетензорезисторные HLC
(Госреестр № 21177-07).
Обозначение модификаций дозаторов имеет следующий вид:
E-DBW- А-[1], или E-DBW- Н-[1], где
[1] — Расстояние между осями натяжного и приводного барабанов, мм: от 1200 до 18000.
В зависимости от характеристик технологической линии, для использования в которой
предназначен дозатор, ГПУ оснащается формирующей воронкой, регулируемым шибером-
задвижкой, отсекающей заслонкой, ленточным, вибрационным или шнековым питателем.
Знак поверки в виде наклейки наносится на лицевую панель весоизмерительного
прибора.
Пломбировке от несанкционированного доступа подвергается переключатель режимов
работы (настройки) дозатора после настройки, поверки и ввода в эксплуатацию дозатора.
Схема пломбировки приведена на рисунке 2.
Рисунок 2 — Схема пломбировки от несанкционированного доступа
Переключатель режимов
работы (настройки)
Опломбированный кожух,
защищающий переключатель
режимов работы (настройки)
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) дозаторов является встроенным, используется в
стационарной (закрепленной) аппаратной части весоизмерительного прибора.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с
помощью других средств после принятия защитных мер.
Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается
невозможностью изменения ПО без применения специализированного оборудования
производителя.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации используется пломбируемый переключатель,
расположенный на печатной плате прибора.
Идентификационные данные ПО (номер версии ПО) отображаются при включении
прибора (Таблица 1).Уровень защиты от преднамеренных и непреднамеренных воздействий
«А» по МИ 3286-2010. Идентификационные данные ПО указаны в таблице 1
Таблица 1— Идентификационные данные ПО (микропрограммы)
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификацион-
ный номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
–
–
С3.4x
1)
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
–
–
Примечание:
1) «х» принимает значения от 1 до 9, относится к части ПО, не оказывающей влияние на
метрологические характеристики дозаторов
Метрологические и технические характеристики
Таблица 2 — Основные метрологические характеристики
Наибольший предел производительности (НПП), т/ч
0,4; 0,63; 1,0; 2,5; 4,0; 6,3; 10,0; 16,0;
25,0; 40,0; 63,0; 100,0; 250,0; 400,0;
630,0; 1000,0
Наименьший предел производительности (НмПП=0,1
НПП), т/ч
0,040; 0,063; 0,10; 0,25; 0,40; 0,63;
1,0; 1,6; 2,5; 4,0; 6,3; 10; 25; 40; 63;
100
Пределы допускаемой погрешности (%) от наибольшего
предела производительности при условии непрерывной±0,5; ±1; ± 1,5; ±2,0
работы дозатора в течение 6 мин
Примечание — значения пределов допускаемой погрешности для конкретного образца
дозатора определяется при первичной поверке (вводе в эксплуатацию) с учетом свойств
материала, подлежащего дозированию.
Вид дозируемого материала указывается на маркировочной табличке дозатора.
Лист № 4
Всего листов 5
Значение
Таблица 3 — Основные параметры ГПУ дозаторов
Наименование
параметра
Ширина4005006508001000120014001600
конвейерной ленты,
мм
Расстояние между
осями валов
приводного иот 1200 до 18000
натяжного барабанов
(Н), мм
от 2000 до
от 1500 до 1800018000
Габаритные размеры
ГПУ, мм, не более
Длина1850018500
Ширина 1400 1500
Высота 700 850
Масса, кг, не более
600 900
18500 18500 18500
1650 1800 2000
850 1100 1200
1200 1800 2400
18500 18500 18500
2200 2400 2600
1600 1600 1800
3000 3600 4400
Условия эксплуатации:
Температура окружающего воздуха,
°
С:
- для ГПУ............................................................................................. от минус 30 до плюс 40 -
для блока управления....................................................................... от минус 10 до плюс 40
Относительная влажность при 35
°
С, не более, % ......................................................................... 90
Атмосферное давление, кПа............................................................................................. от 87 до 106
Параметры электрического питания от трехфазной сети переменного тока:
- фазное напряжение, В..............................................................................................220±10% -
частота, Гц ................................................................................................................... 50±2%
Знак утверждения типа
Знакутверждениятипананоситсянатитульныелистыэксплуатационной
документации типографским способом и на маркировочную табличку дозаторов заводским
способом.
Комплектность средства измерений
1) Дозатор в сборе .............................................................................................................1 шт.
2) Документ «Дозатор весовой непрерывного действия E-DBW-А. Руководство по
установке и обслуживанию» (для дозатора E-DBW-А).............................................................1 экз.
3) Документ «Дозатор весовой непрерывного действия E-DBW-H. Руководство по
установке и обслуживанию» (для дозатора E-DBW-H).............................................................1 экз.
4) Документ «Дозаторы весовые непрерывного действия E-DBW-A, E-DBW-H.
Руководство по эксплуатации»....................................................................................................1 экз.
Поверка
осуществляется по документу ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые
непрерывного действия. Методика поверки».
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в разделе «Указания по программному обеспечению» документа
«ДозаторывесовыенепрерывногодействияE-DBW-A,E-DBW-H.Руководствопо
эксплуатации».
Лист № 5
Всего листов 5
Основные средства поверки:
– весы неавтоматического действия по ГОСТ Р 53228-2008 (весы для статического
взвешивания) с пределами допускаемой погрешности не менее чем в 3 раза меньше пределов
допускаемой погрешности дозаторов;
– секундомер механический СОСпр-25-2 класс точности 2, пределы погрешности не
более ±0,1 с.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в разд. 2 «Управление»
документа «Дозаторы весовые непрерывного действия E-DBW-A, E-DBW-H. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к дозаторам
весовым непрерывного действия E-DBW-A, E-DBW-H
1. ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие
технические условия».
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы «KUKLA Waagenfabrik GmbH & Co KG».
государственного регулирования
операций, выполнение работ по
Рекомендации по областям применения в сфере
обеспечения единства измерений
Осуществление торговли и товарообменных
расфасовке товаров.
Заявитель
Компания «PROMTECH technical consulting GmbH»
Юридический адрес: Erdbergstraβe 52-60/3/Top 11, 1030 Vienna, Австрия
Фактический адрес: Erdbergstraβe 52-60/3/Top 11, 1030 Vienna, Австрия
Тел.: +43 1 8900 287-0, факс: +43 1 8900 287-82
e-mail:
Изготовитель
trial «KUKLA Waagenfabrik GmbH & Co KG», Австрия.
адрес: Stefan-Fadinger-Strasse 1-11, A-4840 Vöcklabruck
Тел. (+43) 07672-26666-0, факс (+43) 07672-26666-39
e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
; E-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и
метрологииФ. В. Булыгин
М.п.«
»2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16932-97 | Газоанализаторы для непрерывного автоматического контроля NО, NО2, NОx в атмосферном воздухе и воздухе рабочей зоны | ML 9841B | Фирма "Monitor Labs", США | 1 год | Перейти |
| 40467-09 | Дозаторы весовые дискретного действия | ДИОГЕН Д | ООО "ТЕНЗОВЕС", г.С.-Петербург | 1 год | Перейти |
| 76868-19 | Дозаторы весовые автоматические дискретного действия | СКАУТ | ООО "МВС Мехатроника", г.Уфа | 1 год | Перейти |
| 3911-73 | Снегомеры весовые | ВС-43 | Завод "Гидрометприбор", Грузия, г.Тбилиси | 1 год (ГОСТ 8.002-71) | Перейти |
| 55633-13 | Весы автомобильные неавтоматического действия | АВТОБАН | ООО Армавирский завод весоизмерительного оборудования "Армвес", г.Армавир | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
